架构训练营 - 模块九
业务背景
1. 你们挑选选品各大电商平台上畅销和好评的商品进行销售,每个品类不超过 20 个商品,目前做了 10 个品类;
2. 本次 6.18 秒杀选择了 1000 个充电宝,10 台 iPhone 12 作为秒杀商品;
3. 正常的日活大约 100 万用户;
4. 老板要求万无一失。
技术背景
1. 技术团队以 Java 为主,已经落地了微服务架构;
2. 主要渠道是自有的 App(包括 iOS 和 Android)和微信小程序,为了促进用户转化为 App 用户,只有下载 App 才能参加秒杀活动;
3. 目前只有单机房。
场景分析
1、查看商品详情页
用户可以查看商品信息,秒杀时间未到,用户无法”秒杀”按钮。
2、“秒杀”处理
用户发起秒杀请求后,后台查询库存,如果库存不足则返回秒杀失败,如果库存够,则扣减库存,并且创建支付单。
3、支付
用户需要在规定时间内完成支付,如果预期未支付,则关闭该笔交易,并释放库存。
性能预估
1、热销商品详情
200 个热销产品,假设每个商品 5w 人关注,按每人每分钟 5 次访问计算,按 cdn 可以抵挡 90%的请求计算,下单请求按 10%计算
热销商品 Qps = 200 * 5w * 5 次 / 60 秒 * (1-90%) = 8w/s
热销商品 tps = 8w * 10% = 1w/s
2、秒杀商品详情
假设 1000 个充电宝和 10 台 iphone 在同一时间开启秒杀活动,假设 20w 用户参与秒杀商品,在秒杀开始前 5 分钟频繁请求商品详情,按平均每个用户每分钟请求 50 次来预估,cdn 抵挡 90%请求计算
秒杀前 5 分钟商品详情 qps = 20w * 50 次 / 60 秒 * (1-90%) = 2w
3、秒杀处理
假设 20w 人在秒杀活动开启后,10 秒内有 20w 请求,假设
秒杀处理 qps/tps = 20w /10 秒 = 2w
4、支付
支付的请求压力比较小,这里不考虑。
架构设计
1、存储架构设计
数据库采用 mysq 一主多从架构,分布式缓存采用 redis cluster

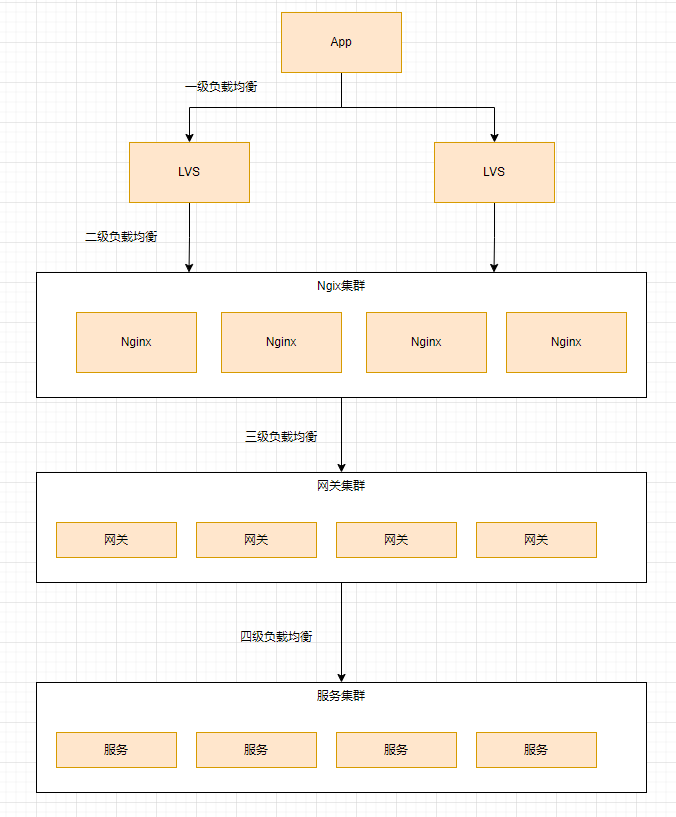

2、负载均衡架构
根据之前的预估 Tps+qps 大约 15w 左右,考虑到后续业务增长到千万规模,所以采用 4 级负载均衡架构。
3、缓存架构
4、计算架构设计
由于已经落地微服务架构,需要对秒杀服务进行系统拆分,实现服务和存储的隔离资源,以保证秒杀场景下高 qps/tps 不影响其他服务。
5、高可用架构设计
后续需要往千万级架构演进,考虑到当前系统规模只有百万,所以这里采用同城双中心的灾备架构。一方面可以有效控制成本,另一方面可以应对灾难。
6、大数据架构设计
hadoop+spark 架构已经比较成熟,可以直接采用该架构方案
