4 月 25 日，在华为开发者大会（Cloud）2021 上，中国移动容器云平台架构师刘志磊发表了《基于 KubeEdge 实现中国移动 10086 客服云边协同平台》主题演讲，分享了中国移动使用边缘计算平台 KubeEdge 的落地实践过程。

演讲主要包含五方面的内容：

1）公司基础架构变更历程

2）云边协同方案具体选型

3）落地阶段问题以及解决方案介绍

4）KubeEdge 社区贡献

5）总结 &未来演进方向

公司基础架构变更历程

中国移动在线营销服务中心介绍

在线营销服务中心是中国移动通信集团二级专业机构，负责全网在线服务资源和线上渠道运营管理，拥有全球最大的呼叫中心，自有坐席 4.4 万，服务用户 9 亿，53 个客服中心，是客服技术和客服业务的时代引领者。

云原生路线

云边协同方案具体选型

需求

公司核心的融合客服系统具有“话务集中控制、媒体就近接入”的架构特性，需在各省分公司机房部署少量的服务器设备，所以全网服务器资源形成以双中心+31 省分公司为接入点的星状拓扑结构。

另外为解决网络时延、音视频数据传输等瓶颈，满足营销服务业务高标准的用户体验要求，公司视频客服、全语音门户等多媒体业务系统向分公司下沉部署。分公司资源池暴露出以下问题：

问题 1：业务支撑响应慢。分公司业务系统存在独立资源池的“烟囱式”问题，系统间的服务器资源无法共享，敏捷性较差，无法实现系统快速弹性扩缩容，影响营销服务业务的客户体验和系统稳定性；

问题 2：业务运维效率低。分公司部署的业务模块均为人工手动维护，人工操作易出错、效率低、故障率高；

问题 3：资源利用率低。目前分公司服务器以传统虚拟化技术为主要支撑形态，导致算力无法聚合，资源利用不充分，低效、冗余资源亟需整合利旧。

云边协同选型分析（一）

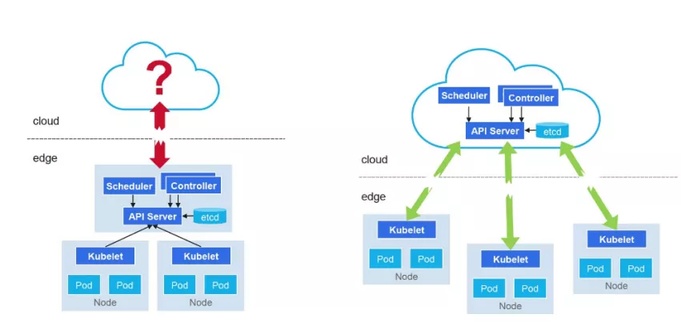

当时我们面临分公司的节点该如何管理的问题？边缘存在形态主要有两种：边缘集群、边缘节点。

边缘集群作为一个存在，意味着它有一个全量的管理资源，必然在生产上还要满足高性能高可用，因此在管理层面的一些资源其实对于物理机的开销也是比较大的。

相对来说，边缘节点的整体形态，可以复用云端管理能力，也就是 k8s 的 master 节点，同时它具备天然优势云边协同，可以再从云端直接控制到边缘的一些服务。在这种情况下，它面临着给这种平台的建设提出两点挑战：第一点是离线自治，离线自治是指在分公司云边端网或在弱网络环境下，让其能够完整的 Kubelet，或者边缘的组件能够正常拉起来我们的一些 Pod，或者是在弱网环路下，整个主机的重启，必须确保业务 Pod 能够正常被拉起来。如此我们必须得在边缘节点具备离线自治的能力。同时如果是以边缘节点形式存在，最主要的核心因素是要全面兼容 k8s API。

在综合分析和对比之后，因为我们在分公司边缘节点的服务器数量是有限的，如果采用全量集群的方式，会导致大量资源的浪费。因此我们决定以边缘节点为主导形式，然后去进行技术选型。

云边协同选型分析（二）

边缘节点形态下，当前主流的开源项目有：KubeEdge、OpenYurt 和 SuperEdge。我们主要关注 3 个方面：

1）技术成熟度

在 CNCF 基金会，项目的成熟度是可以通过它的级别表现的。KubeEdge 已经是孵化级别，OpenYurt 是沙箱级别的项目，而 SuperEdge 目前还未捐献给 CNCF。

2）集群承载能力

KubeEdge 已经做了层级的拆分，云端有 CloudCore 组件，边端有 Edge core，它其实把原生的 K8s listWatch 机制进行了比较深入的定制，在云端请求收缩，可以放大在边缘节点上的数量。在我们的场景下会随着业务不断扩增，在边缘节点规模也会不断放大。因此在这个基础上，这两个特性其实是最吸引我们的。

另外还有一个特性边缘组件的数量，这些组件数量增加会带来整个管理或运维上复杂的情况。在边缘，将包含 Kubelet 的组件分析和对比之后，其实 KubeEdge 只有一个节点。OpenYurt 会在边缘存在三个组件，但 SuperEdge 是在五个组件左右。在这些基础上，我们整体是确定选型 KubeEdge。

3）开源技术的活跃度

活跃度的话，可以用 Github 上的一些指标判断。比如 star 数、PR、Issue 等，可以看到 KubeEdge 整体都是领先的，而且具备比较大的优势。

云边协同框架

基于轻量级容器编排框架 KubeEdge 的云边协同技术，打造“中心+边缘”的云边协同架构，实现以本部双中心服务器为中心节点，分公司为边缘节点的“计算拉伸方案”落地，将容器云计算能力下沉至边缘节点，实现统一的资源调度和纳管能力。

集中管理：通过统一容器管理平台进行集群的管理
边缘纳管：基于 KubeEdge 框架完成边缘节点的纳管
离线自治：EdgeCore 基础上增加边缘代理，提升离线自治能力
CI/CD：复用管理平台 CICD 构建能力，提升服务发布效率
云边协同：构建数据协同、管理协同、运维协同的平台

落地阶段问题以及解决方案介绍

边缘网络

边缘节点网络可选模型较多，综合分析对比，确定落地网络方案，实现分公司内流量闭环。

边缘资源管理

常规的租户分区模式有资源配额限制，资源碎片化较为严重，不能有效的支撑容器云弹性伸缩的特性，不适合企业级大规模应用。

我们基于 k8s 的污点技术，设计了资源池的一种模式如图所示，通过建立几个池子来部署业务资源，业务的 pod 就可以直接指定这个业务资源，和物理机绑定之后，就会消除上述问题。

资源池技术：

污点技术：通过污点标签技术，将集群划分多个资源池；
调度能力：通过多污点容忍方式，按污点优先级不同，定义资源池调度优先级。

资源池优势：

提升资源利用率：不需要租户分区保留冗余资源，减少资源碎片化；
资源应急支撑能力：急资源池集中冗余资源算力，可大幅增强紧急状态下的资源支撑能力。

边缘服务访问 | 能力下沉

KubeEdge 框架自身主要提供容器云计算能力的下沉，EdgeMesh 模块提供了简单的服务暴露能力，但不能友好支撑七层的负载均衡，因此决定将云端的能力下沉。

在集群内，它会存在两种流量，一种是东西向集群的流量，另外一个是集群对外的一个出口南北向流量。东西向流量我们决定将云端的 KubeProxy 整体以及 CoreDNS 进行下沉,这样在整体访问时，比如说有两个业务 pod1 和 pod2 的访问，pod1 会通过每个分公司自己的专属域名后缀解析到自己的 CoreDNS 上面去。拿到 Class IP 后，再根据 KubeProxy 生成的 iptables 或 ipvs 策略，将流量在业务 2 上进行转发。

对于集群外的流量，我们是采用 k8s 内部的 ingress 部署定制后的 ingress Controller 完成完整的服务暴露。

边缘服务访问 &服务分组分流

流量隔离：为应对超大规模流量接入，实现流量隔离，定义多 IngressController 并分配给一个或多个租户
分组部署：支持分组部署，满足应用系统的故障隔离，并缩小故障影响范围
灰度发布：为及早获得用户反馈，降低新应用升级的影响，将特定用户的请求分发到灰度服务，从而控制风险，并对产品特性的发布有一个循序渐进的迭代过程
无感知发布：采用主备服务模式，在发布过程中按照流量比例进行实例自动伸缩，从而达到业务无中断、用户无感知

接下来，为我们优化的优化内容：

分级镜像仓库

云边网络质量较差，采用统一的云端镜像仓库，镜像拉取可对网络带来较大的冲击，设计分级镜像仓库，降低镜像拉取对网络的冲击。

中心

主备双仓：主仓库对接 OSS，备用仓库非高可用部署使用本地磁盘
高可用：主仓库通过 keepalived +vip 方式提供服务

边缘

独立部署：分公司部署独立镜像仓库，边缘节点就近拉取镜像
高可用：采用非高可用方式部署，但与中心仓库形成主备模式

管理

集中构建：利用管理平台 CI 能力实现镜像的集中构建
统一推送：分公司业务镜像实现对中心和边缘仓库的统一推送

联邦监控

采用 Prometheus+AlertManager+Grafana 的形式监控，打造“中心+边缘”联邦式监控。

联邦监控：分公司部署非高可用 Prometheus，与云端 Prometheus 构建集群联邦
统一展示：数据集中汇总到总部 Prometheus 集群，统一对接 Grafana 面板进行数据展示
集中告警：数据在总部 Prometheus 进行分析，接入 AlterManager 进行数据告警
个性采集：边缘侧 Prmetheus 可根据业务监控需求，灵活对业务进行统一的监控数据采集

离线 IP 保持

原生 CNI 组件基本上依赖云端能力（APIServer/ETCD），离线时无法完成 IP 分配，建设 IP 快照能力，实现 Pod IP 在离线重启保持不变。

原有模式问题：IP 分配由 CNI 进行控制，如何在离线情况下，Pod 重启依旧保持原有 IP？

解决方式：对 CNI 返回结果增加 IP 快照信息，在网络正常时，调用 ipam 组件进行 IP 分配；离线时使用本地磁盘

无侵入：对整体 CNI 的设计没有太多的侵入性的设计，可灵活对接其他 CNI 的实现
易部署：通过 DaemonSet 进行分发二进制即可
易使用：简单调整已有的 CNI 配置文件即可完成使用

边缘代理

大边缘场景下，下沉较多的云端能力，构建边缘代理，提升系统组件离线自治能力，全面建设节点级别离线自治能力。

问题：网络断链之后，系统组件如何提供离线自治能力？

解决方式：增加边缘代理模块，通过 http 代理方式，代理系统组件请求，拦截请求数据，缓存在本地，在离线时，使用缓存数据对系统组件提供服务

Tips：该模式无法解决 relist/rewatch 的问题，可以尝试使用 KubeEdge 1.6 版本的边缘 list-watch 功能

边缘故障隔离

采用两级隔离架构，实现自动监测、自动隔离等功能，全面覆盖集群关键组件及 Node 故障等场景，有效降低业务故障时间，保障业务持续稳定运行。

精确识别问题：细粒度组件运行状态监控，叠加故障场景
秒级故障诊断：Pod 流量秒级切断，降低故障对业务影响
双向心跳探测：提升故障判断的准确率，避免 node-agent 启动引起问题
区域级别探测：精准识别单节点问题或者区域故障，避免边缘弱网环境下误判

KubeEdge 社区贡献

主要包含 4 个方面的内容，部分是基于 KubeEdge 定制改造：

1）keadm debug 工具套件

丰富边缘节点故障时排查手段，简化边缘问题排查方式。主要包含 keadm debug get/check/diagnose/collect 命令
已贡献给 KubeEdge 社区

2）CloudCore 内存占用优化

优化 CloudCore 内部 informer、client 的使用方式，精简 LocationCache 缓存数据，整体内存占用降低 40%左右
已贡献给 KubeEdge 社区

3）节点默认标签和污点

边缘节点启动时默认增加指定的 label 和 taint，简化边缘节点添加特定属性的操作流程
已贡献给 KubeEdge 社区

4）主机资源预留

边缘节点预留系统资源，允许设置节点最大 Pod 数，避免整体资源被 Pod 全部占用，提升边缘节点的稳定性
待社区审核

总结 &未来演进方向

总结

社区出发：基于 KubeEdge 云边协同框架，提升了对边缘的纳管能力以及服务发布效率

深入业务：满足业务是第一优先级，提供合理的网络方案以及负载均衡方案

完善周边：构建分级镜像仓库，联邦监控等不断完善日常使用环节

场景驱动：细化故障场景，打造全面的故障隔离方案，缩小故障影响范围

回馈社区：从落地出发，完善 KubeEdge 能力，做社区贡献

未来演进方向

1）统一负载架构

在整个云边架构，我们完成了 pod 也就是容器的整体资源计算能力下沉，但往往因为一些历史原因或一些系统业务比较老旧，它必须得在虚拟上运行而无法在容器里运行。如果单独为这些业务维护一个资源池，业务量比较庞大。在这个基础上，我们发现开源社区的 Kubevirt，它是用 k8s 去管理虚拟机，未来我们计划基于 K8s、KubeEdge、Kubevirt 完成边缘虚拟机的管理演进。

2）边缘中间件服务纳管

在我们的场景里，边缘分公司是有若干个服务器，它有自己的业务、数据库、中间件，在云上可以通过 operator 这种模式进行很好的管理。但在边缘这种弱网络环境下，listwatch 请求并非完全可靠。那在边缘怎么去完成中间件的服务纳管？目前我们也在讨论中，尽可能的去打造 K8s+KubeEdge+中间件服务的解决方式。
