风雨当前，万众一心。天气预测是科技界的难题，我们一直在努力尝试，用新的云科技来继续尝试。
背景介绍
Weather Research and Forecasting Model(WRF)被誉为是次世代的中尺度天气预报模式，很多气象机构都使用 WRF 来做气象方面的研究与预测。由于地理信息与实时气象数据量庞大，以及计算逻辑复杂，需要高性能的计算集群作为基础设施。Amazon 可以提供丰富的、弹性扩展的高性能计算资源，如 64 位 Arm Neoverse 内核定制而成，为在 Amazon EC2 中运行的云工作负载提供更高的性价比的 Graviton2 实例。
Amazon Graviton2 与第一代 Amazon Graviton 处理器相比，Amazon Graviton2 处理器不管在性能还是功能上都实现了巨大的飞跃。它们都支持 Amazon EC2 T4g、M6g、C6g 和 R6g 实例，及其具有本地基于 NVMe 的 SSD 存储的变体，而且与当前这一代基于 x86 的实例 1 相比，这些实例为各种工作负载（包括应用程序服务器、微服务、高性能计算、电子设计自动化、游戏、开源数据库和内存中的缓存）提供高达 40%的性价比提升。
充分利用公有云的弹性，可以使得气象研究和预测既高效、又经济，并可以以更灵活的方式提供给客户。
本文将详细向您介绍在 Amazon 上使用 Amazon Graviton2 实例搭建 Amazon ParallelCluster 集群、构建 WRF、并介绍如何通过 WRF 并行计算做气象预测的整个流程，让您更轻松地在 Amazon 中国区开启气象的研究和预测。
📢 想要了解更多亚马逊云科技最新技术发布和实践创新，敬请关注在上海、北京、深圳三地举办的 2021 亚马逊云科技中国峰会！上海站第一天已经圆满落幕，明天还有更多嘉宾带来精彩分享，敬请期待~
构建 Amazon ParallelCluster 集群
Amazon ParallelCluster 是一个 Amazon 支持的开源集群管理工具，它在开源 CfnCluster 项目上构建，根据您提交的任务自动设置和管理计算资源和共享文件系统。在 Amazon ParallelCluster v2.8.0 或更高的版本上，ParallelCluster 启用了 Ubuntu 18.04 和 Amazon Linux 2 上的 Arm 实例支持，使得我们可以实现更高性价比的高性能计算(HPC)。
此外，Amazon ParallelCluster 支持各种批处理计划程序，如 Amazon Batch、SGE、Torque 和 Slurm，本文将使用 Slurm 作为批处理程序，ParallelCluster 还支持自动化集成 Amazon FSx for Lustre 并行文件系统和 DCV 远程桌面。以下是 ParallelCluster 架构图：
1.启动跳板机实例

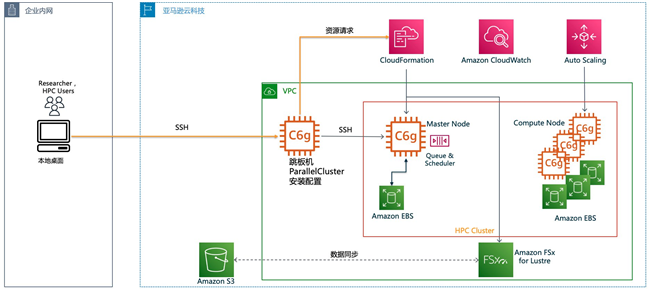

打开 Amazon 管理控制台，选择 EC2 服务，点击【启动实例】启动一个新的实例。这台实例对应上图中的跳板机，用于 ParallelCluster 的集群配置和管理，对性能没有高要求，使用 T2.micro 或同类型的机型即可。
2.安装 Amazon CLI 与 ParallelCluster
通过 ssh 登录到跳板机内，安装 awscli 和 parallelcluster 命令。
$ pip3 install awscli -U --user$ pip3 install aws-parallelcluster -U --user
复制代码
在安装之前可以用 pip—version 查看是否已经安装 pip，如果没有安装可以使用以下命令安装，参见：
https://pip.pypa.io/en/stable/installing
3.配置 IAM 凭证

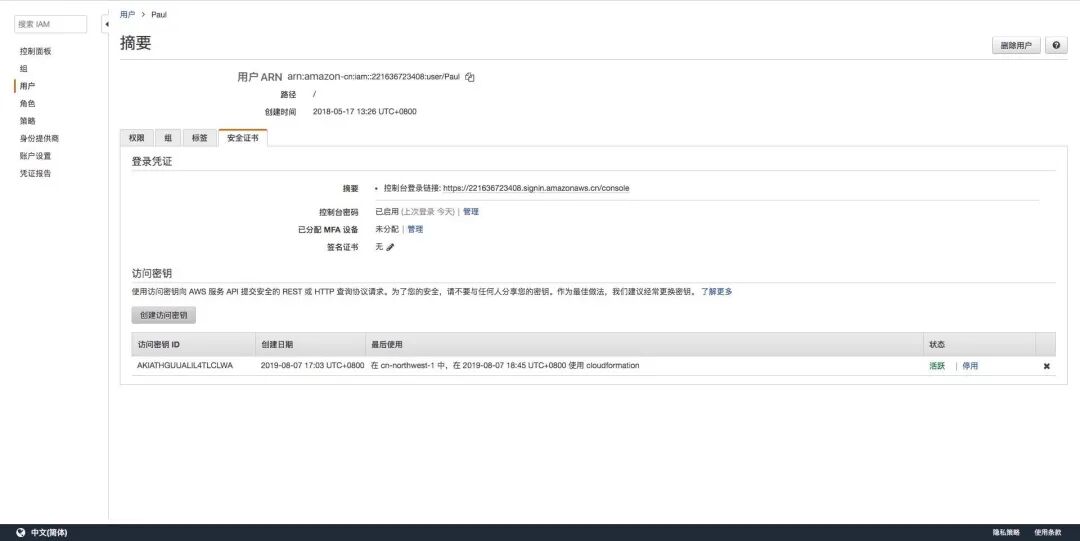

打开 Amazon 控制台，选择 IAM 服务，选择一个有足够权限的 IAM 用户（如 Administrator 权限），创建新的访问密钥，并记录创建的访问密钥的 ID 与私有访问密钥（Access Key 与 Secret Key），用于配置实例的访问权限。
回到控制实例中，配置 IAM Credentials，Access Key ID 与 Secret Access Key 分别填写之前生成的密钥 ID 与私有访问密钥。
$ aws configureAWS Access Key ID [None]: ABCD***********AWS Secret Access Key [None]: wJalrX********Default region name [us-east-1]: cn-northwest-1Default output format [None]: json
复制代码
4.初始化 ParallelCluster
通常，要配置 ParallelCluster 集群，您可以使用命令 pcluster configure，然后提供请求的信息，例如 Region、Scheduler 和 EC2 实例类型，最后生成~/.parallelcluster/config 配置文件。
此外，您也可以通过创建一个基本配置文件，然后定制该文件以包含 ParallelCluster 特定选项来实现快速配置。
下面的命令生成一个新的密钥对，查询跳板机实例的元数据以获得子网 ID、VPC ID，最后生成配置文件。此外，您也可以直接编辑这个配置文件来添加和更改配置选项。
设置默认区域 Amazon_DEFAULT_REGION
$ export AWS_DEFAULT_REGION=$(curl --silent http://169.254.169.254/latest/meta-data/placement/availability-zone | sed 's/[a-z]$//')
复制代码
生成一个新的密钥对
$ aws ec2 create-key-pair --key-name lab-key --query KeyMaterial --output text > ~/.ssh/lab-key$ chmod 600 ~/.ssh/lab-key
复制代码
获取 Amazon 网络信息(ParallelCluster 集群将会部署在该 VPC 内)
$ IFACE=$(curl --silent http://169.254.169.254/latest/meta-data/network/interfaces/macs/)$ SUBNET_ID=$(curl --silent http://169.254.169.254/latest/meta-data/network/interfaces/macs/${IFACE}/subnet-id)$ VPC_ID=$(curl --silent http://169.254.169.254/latest/meta-data/network/interfaces/macs/${IFACE}/vpc-id)$ REGION=$(curl --silent http://169.254.169.254/latest/meta-data/placement/availability-zone | sed 's/[a-z]$//')
复制代码
5.创建一个初始 Amazon ParallelCluster 配置文件
$ cat > wrf-on-graviton2.ini << EOF[aws]aws_region_name = ${REGION}
[global]cluster_template = defaultupdate_check = truesanity_check = true
[cluster default]key_name = lab-keybase_os = alinux2vpc_settings = publicebs_settings = myebsfsx_settings = myfsxmaster_instance_type = c6g.16xlargepost_install = s3://YOUR_S3_BUCKET_NAME/pcluster_postinstall.shs3_read_write_resource = arn:aws-cn:s3:::YOUR_S3_BUCKET_NAME/*scheduler = slurmqueue_settings = od-queue,spot-queue
[queue od-queue]compute_resource_settings = c6g-odcompute_type = ondemandplacement_group = DYNAMIC
[compute_resource c6g-od]instance_type = c6g.16xlargemin_count = 0max_count = 16initial_count = 0
[queue spot-queue]compute_resource_settings = c6g-spotcompute_type = spotplacement_group = DYNAMIC
[compute_resource c6g-spot]instance_type = c6g.16xlargemin_count = 0max_count = 16initial_count = 0
[vpc public]vpc_id = ${VPC_ID}master_subnet_id = ${SUBNET_ID}
[ebs myebs]shared_dir = /sharedvolume_type = gp2volume_size = 20
[fsx myfsx]shared_dir = /fsxstorage_capacity = 1200deployment_type = SCRATCH_2
[aliases]ssh = ssh {CFN_USER}@{MASTER_IP} {ARGS}
EOF
复制代码
6.编辑 parallelcluster 配置
使用以下命令查看或编辑 ParallelCluster 配置
$ view wrf-on-graviton2.ini
脚本分为区域、集群信息配置、自动扩展设置、共享数据卷设置、VPC 与子网设置等几个部分。重点关注以下几个参数：
post_install 设置的是集群节点启动时运行的脚本位置，修改 YOUR_S3_BUCKET_NAME 为你自己的存储桶名称，由于 WRF 不能得益于超线程，因此这个脚本中会关闭 EC2 实例的超线程，按照物理核来运行。
s3_read_write_resource 设置的是集群访问的 S3 存储桶，修改 YOUR_S3_BUCKET_NAME 为你自己的存储桶名称。
compute_instance_type 设置的是计算节点的类型，建议尽可能使用较大的实例类型，在并行计算场景中提高更多的效率，此处设定为 c6g.16xlarge；默认新账户这个实例类型 limit 较少，建议提前开 support case 提高 limit。
master_instance_type 设置的是主节点的类型，主节点用于安装软件、下载数据，不参与并行计算，所以不需要太大，此处设定为 m5.xlarge。
scheduler 设置的是批处理计划，此处使用 slurm。
queue_settings 指定群集使用队列而不是同构计算队列，可以使得我们使用不同的队列提交任务。仅在 scheduler 设置为 slurm 时可用。
[queue]定义单一队列的配置设置，在上面的配置文件中，我定义了按需和 Spot 的队列。
placement_group 定义集群置放群组。
fsx_settings 及[fsx myfsx]设置的 FSx for Lustre 并行文件系统，集群部署完成后 master 和 computer 节点会自动挂载 fsx。
master_subnet_id 指定要在其中预置主节点的现有子网的 ID。计算节点默认使用主节点的子网。
使用单可用区部署，并使用置放群组可以降低集群节点间通信的延迟，提高并行计算效率，在此脚本中均可设置。
7.创建 ParallelCluster 集群
$ pcluster create wrf-on-graviton2 -c wrf-on-graviton2.ini
复制代码
使用命令创建集群，并等待集群创建完成。如果集群创建失败，请检查相应 Region 的 EC2 限制是否小于设定的集群最大节点数，如果受限于 EC2 limit，可以开 support case 提高 limit，或者修改设置降低最大节点数。
安装 WRF 模式系统相关组件

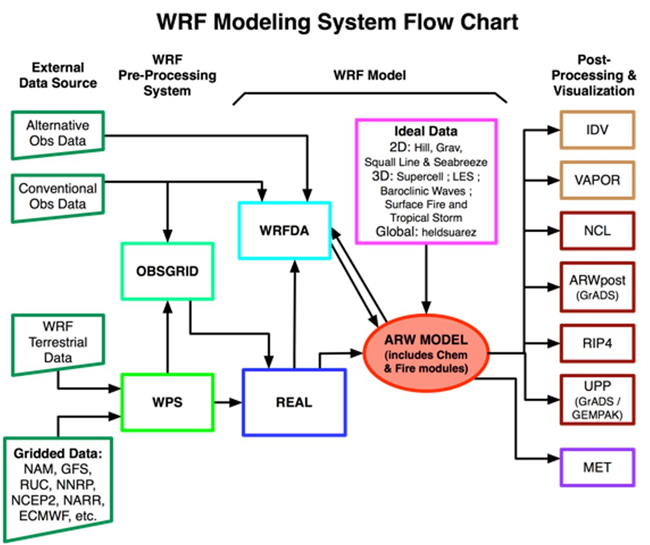

以下流程图可以看出，WRF 模式系统主要包含的组件有：
以下步骤包含了对 WRF 主程序，WPS，WRFDA，OBSGRID 的安装：
首先 WRF 依赖于 gfortan 编译器和 gcc、cpp 的库，在此基础之上依赖于基本库 NetCDF 和用于并行计算的库 MPICH，在运行 WRF 任务之前，还需要通过 WPS（WRF Pre-processing System）做数据的预处理。
所以在 WRF 的安装过程中，首先要更新依赖的编译器和库，然后安装 NetCDF 和 MPICH，然后安装和编译 WRF，设定好目录后安装和编译 WPS。

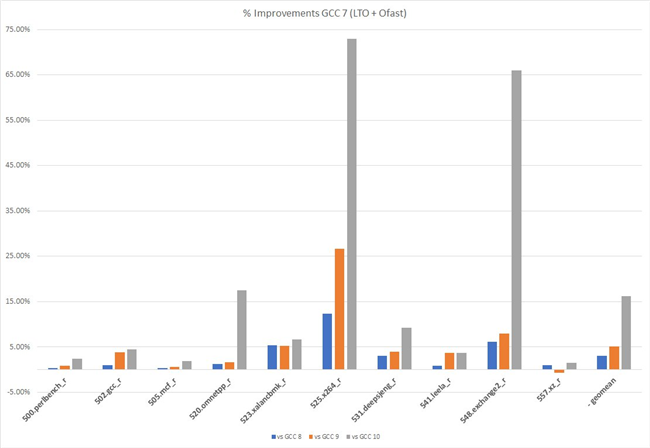

在本次实验中，为了获得更好的性能，我们将会使用 GCC 10.2 进行编译。GCC 10 包含了大量的新架构特性，相比 GCC 旧版本，性能更好。下图是 GCC 8/9/10 相对 GCC7 的性能提升。（数据来自：https://community.arm.com/developer/tools-software/tools/b/tools-software-ides-blog/posts/gcc-10-better-and-faster)。
1.登录主节点
打开 Amazon Web Service 控制台，选择 EC2 服务，找到集群主节点（默认标签为 Master），ssh 登录。登录后，可以看到 Amazon FSx for Lustre 高性能文件系统已经挂载在/fsx。该实验会将软件的源码下载/fsx/tools，编译后的二进制文件则存放在/fsx/wrf-arm。创建相关目录
$ mkdir /fsx/wrf-arm$ mkdir /fsx/tools
为了安装方便，我们将安装过程中的相关变量写在文件/fsx/wrf-arm/wrf-install.env 里
$ view /fsx/wrf-arm/wrf-install.env
export DOWNLOAD=/fsx/toolsexport WRF_INSTALL=/fsx/wrf-armexport WRF_DIR=${WRF_INSTALL}/WRF-4.2.2export GCC_VERSION=10.2.0export OPENMPI_VERSION=4.1.0export PATH=${WRF_INSTALL}/gcc-${GCC_VERSION}/bin:$PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/gcc-${GCC_VERSION}/lib64:$LD_LIBRARY_PATHexport CC=gccexport CXX=g++export FC=gfortranexport PATH=${WRF_INSTALL}/openmpi-${OPENMPI_VERSION}/bin:$PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/openmpi-${OPENMPI_VERSION}/lib:$LD_LIBRARY_PATHexport CC=mpiccexport CXX=mpic++export FC=mpifortexport F90=mpifortexport CXX=mpicxxexport FC=mpif90export F77=mpif90export F90=mpif90export CFLAGS="-g -O2 -fPIC"export CXXFLAGS="-g -O2 -fPIC"export FFLAGS="-g -fPIC -fallow-argument-mismatch"export FCFLAGS="-g -fPIC -fallow-argument-mismatch"export FLDFLAGS="-fPIC"export F90LDFLAGS="-fPIC"export LDFLAGS="-fPIC"export HDF5=${WRF_INSTALL}/hdf5export PNET=${WRF_INSTALL}/pnetcdfexport ZLIB=${WRF_INSTALL}/zlibexport CPPFLAGS="-I$HDF5/include -I${PNET}/include"export CFLAGS="-I$HDF5/include -I${PNET}/include"export CXXFLAGS="-I$HDF5/include -I${PNET}/include"export FCFLAGS="-I$HDF5/include -I${PNET}/include"export FFLAGS="-I$HDF5/include -I${PNET}/include"export LDFLAGS="-I$HDF5/include -I${PNET}/include -L$ZLIB/lib -L$HDF5/lib -L${PNET}/lib"export NCDIR=${WRF_INSTALL}/netcdfexport LD_LIBRARY_PATH=${NCDIR}/lib:${LD_LIBRARY_PATH}export CPPFLAGS="-I$HDF5/include -I$NCDIR/include"export CFLAGS="-I$HDF5/include -I$NCDIR/include"export CXXFLAGS="-I$HDF5/include -I$NCDIR/include"export FCFLAGS="-I$HDF5/include -I$NCDIR/include"export FFLAGS="-I$HDF5/include -I$NCDIR/include"export LDFLAGS="-L$HDF5/lib -L$NCDIR/lib"export PHDF5=${WRF_INSTALL}/hdf5export NETCDF=${WRF_INSTALL}/netcdfexport PNETCDF=${WRF_INSTALL}/pnetcdfexport PATH=${WRF_INSTALL}/netcdf/bin:${PATH}export PATH=${WRF_INSTALL}/pnetcdf/bin:${PATH}export PATH=${WRF_INSTALL}/hdf5/bin:${PATH}export LD_LIBRARY_PATH=${WRF_INSTALL}/netcdf/lib:$LD_LIBRARY_PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/pnetcdf/lib:$LD_LIBRARY_PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/hdf5/lib:$LD_LIBRARY_PATHexport WRFIO_NCD_LARGE_FILE_SUPPORT=1export NETCDF_classic=1export F77=mpifortexport FFLAGS="-g -fPIC"export FCFLAGS="-g -fPIC"export JASPERLIB=${WRF_INSTALL}/jasper/libexport JASPERINC=${WRF_INSTALL}/jasper/include
复制代码
2. 安装 GCC 10.2
$ source /fsx/wrf-arm/wrf-install.env$ wget https://ftp.gnu.org/gnu/gcc/gcc-${GCC_VERSION}/gcc-${GCC_VERSION}.tar.gz$ tar -xzvf gcc-${GCC_VERSION}.tar.gz$ cd gcc-${GCC_VERSION}$ ./contrib/download_prerequisites$ mkdir obj.gcc-${GCC_VERSION}$ cd obj.gcc-${GCC_VERSION}$ ../configure --disable-multilib --enable-languages=c,c++,fortran --prefix=${WRF_INSTALL}/gcc-${GCC_VERSION}$ make -j $(nproc) && make install
复制代码
编译过程大概需要 30 分钟。
3.安装 OpenMPI
浏览器打开：https://www.open-mpi.org/
查看最新版本的 open-mpi 源码的下载地址，以下命令下载并编译 OpenMPI4.1.0
$ source /fsx/wrf-arm/wrf-install.env$ cd $DOWNLOAD$ wget -N https://download.open-mpi.org/release/open-mpi/v4.1/openmpi-4.1.0.tar.gz$ tar -xzvf openmpi-4.1.0.tar.gz$ cd openmpi-4.1.0$ mkdir build$ cd build$ ../configure --prefix=${WRF_INSTALL}/openmpi-${OPENMPI_VERSION} --enable-mpirun-prefix-by-default$ make -j$(nproc) && make install
复制代码
4.安装 ZLIB
$ source /fsx/wrf-arm/wrf-install.env$ cd $DOWNLOAD$ wget -N http://www.zlib.net/zlib-1.2.11.tar.gz$ tar -xzvf zlib-1.2.11.tar.gz$ cd zlib-1.2.11$ ./configure --prefix=${WRF_INSTALL}/zlib$ make check && make install
复制代码
5.安装 HDF5
浏览器打开：https://www.hdfgroup.org/downloads/hdf5/source-code/
查看最新版本的 HDF5 源码的下载地址
例如 hdf5-1.12.0 的下载地址为：https://www.hdfgroup.org/package/hdf5-1-12-0-tar-gz/?wpdmdl=14582
$ source /fsx/wrf-arm/wrf-install.env$ cd $DOWNLOAD$ curl -o hdf5-1.12.0.tar.gz -J -L https://www.hdfgroup.org/package/hdf5-1-12-0-tar-gz/?wpdmdl=14582$ tar -xzvf hdf5-1.12.0.tar.gz$ cd hdf5-1.12.0$ ./configure --prefix=${WRF_INSTALL}/hdf5 --with-zlib=${WRF_INSTALL}/zlib --enable-parallel --enable-shared --enable-hl --enable-fortran$ make -j$(nproc) && make install
复制代码
6.安装 Parallel-NETCDF
Parallel-NETCDF 可在官网：
https://parallel-netcdf.github.io/wiki/Download.html
下载最新版本。
$ source /fsx/wrf-arm/wrf-install.env$ cd $DOWNLOAD$ wget -N https://parallel-netcdf.github.io/Release/pnetcdf-1.12.2.tar.gz$ tar -xzvf pnetcdf-1.12.2.tar.gz$ cd pnetcdf-1.12.2$ ./configure --prefix=${WRF_INSTALL}/pnetcdf --enable-fortran --enable-large-file-test --enable-shared$ make -j$(nproc) && make install
复制代码
7.安装 NETCDF
NETCDF 可在官网：https://www.unidata.ucar.edu/downloads/netcdf/
下载最新版本。
7.1 安装 NetCDF-C
$ source /fsx/wrf-arm/wrf-install.env$ cd $DOWNLOAD$ wget -N https://www.unidata.ucar.edu/downloads/netcdf/ftp/netcdf-c-4.7.4.tar.gz$ tar -xzvf netcdf-c-4.7.4.tar.gz$ cd netcdf-c-4.7.4$ ./configure --prefix=$NCDIR CPPFLAGS="-I$HDF5/include -I$PNET/include" CFLAGS="-DHAVE_STRDUP -O3 -march=armv8.2-a+crypto+fp16+rcpc+dotprod" LDFLAGS="-L$HDF5/lib -L$PNET/lib" --enable-pnetcdf --enable-large-file-tests --enable-largefile --enable-parallel-tests --enable-shared --enable-netcdf-4 --with-pic --disable-doxygen --disable-dap$ make -j$(nproc) && make install
复制代码
7.2 安装 NetCDF-F
$ source /fsx/wrf-arm/wrf-install.env$ wget -N https://www.unidata.ucar.edu/downloads/netcdf/ftp/netcdf-fortran-4.5.3.tar.gz$ tar -xzvf netcdf-fortran-4.5.3.tar.gz$ cd netcdf-fortran-4.5.3$ ./configure --prefix=$NCDIR --disable-static --enable-shared --with-pic --enable-parallel-tests --enable-large-file-tests --enable-largefile$ make -j$(nproc) && make install
复制代码
8.安装 WRF
8.1 下载 WRF
WRF 可以在 Github 上下载：
https://github.com/wrf-model/WRF/tree/master
$ source /fsx/wrf-arm/wrf-install.env$ cd ${WRF_INSTALL}$ curl -o WRF-v4.2.2.zip -J -L https://github.com/wrf-model/WRF/archive/v4.2.2.zip$ unzip WRF-v4.2.2.zip$ cd WRF-4.2.2
复制代码
8.2 编译配置文件
使用你熟悉的编辑器，例如 view 编辑文件 arch/configure.defaults 在行 #insert new stanza here 与 #ARCH Fujitsu FX10/FX100...之间添加以下内容：
############################################################ARCH Linux aarch64, GCC compiler OpenMPI # serial smpar dmpar dm+sm#DESCRIPTION = GCC ($SFC/$SCC): Aarch64DMPARALLEL =OMPCPP = -fopenmpOMP = -fopenmpOMPCC = -fopenmpSFC = gfortranSCC = gccCCOMP = gccDM_FC = mpif90DM_CC = mpicc -DMPI2_SUPPORTFC = CONFIGURE_FCCC = CONFIGURE_CCLD = $(FC)RWORDSIZE = CONFIGURE_RWORDSIZEPROMOTION =ARCH_LOCAL =CFLAGS_LOCAL = -w -O3 -cLDFLAGS_LOCAL = -fopenmpFCOPTIM = -Ofast -march=armv8.2-a+fp16+rcpc+dotprod+crypto -fopenmp -frecursive -funroll-loopsFCREDUCEDOPT = $(FCOPTIM)FCNOOPT = -O0 -fopenmp -frecursiveFCDEBUG = -g $(FCNOOPT)FORMAT_FIXED = -ffixed-form -ffixed-line-length-0 -fallow-argument-mismatch -fallow-invalid-bozFORMAT_FREE = -ffree-form -ffree-line-length-0 -fallow-argument-mismatch -fallow-invalid-bozFCSUFFIX =BYTESWAPIO = -fconvert=big-endian -frecord-marker=4FCBASEOPTS = -w $(FORMAT_FREE) $(BYTESWAPIO)MODULE_SRCH_FLAG= -I$(WRF_SRC_ROOT_DIR)/mainTRADFLAG = -traditional-cppCPP = /lib/cpp CONFIGURE_CPPFLAGSAR = arARFLAGS = ruM4 = m4 -B 14000RANLIB = ranlibRLFLAGS =CC_TOOLS = $(SCC)
复制代码
8.3 编译选项
$ ./configure
编译选项选择8. (dm+sm) GCC (gfortran/gcc): Aarch64
Select Option 1 -Compile for nesting? (1=basic, 2=preset moves, 3=vortex following) [default 1]:
8.4 执行编译
复制代码
8.4 执行编译
$ ./compile -j $(nproc) em_real 2>&1 | tee compile_wrf.out
复制代码
编译成功后，你可以在 main 目录下 WRF-4.2.2/main 找到 WRF 的 EXE 文件：
main/ndown.exe
main/real.exe
main/tc.exe
main/wrf.exe
9.安装 WPS 4.2
9.1 安装 Jasper
下载 Jasper
$ source /fsx/wrf-arm/wrf-install.env$ cd $DOWNLOAD$ wget https://www2.mmm.ucar.edu/wrf/OnLineTutorial/compile_tutorial/tar_files/jasper-1.900.1.tar.gz$ tar -xzvf jasper-1.900.1.tar.gz
复制代码
在编译之前,我们需要从http://git.savannah.gnu.org/gitweb/?p=config.git;a=blob_plain;f=config.guess;hb=HEAD 下载 config.guess 文件并覆盖目录 jasper-1.900.1 下的 acaux/config.guess 执行以下命令进行下载并覆盖原 config.guess 文件
$ cd $DOWNLOAD/jasper-1.900.1$ wget -N -O acaux/config.guess "http://git.savannah.gnu.org/gitweb/?p=config.git;a=blob_plain;f=config.guess;hb=HEAD"
复制代码
安装 Jasper
$ cd $DOWNLOAD/jasper-1.900.1$ ./configure --prefix=${WRF_INSTALL}/jasper
$ make -j$(nproc) install
复制代码
9.2 安装 WPS
下载最新版本的 WPShttps://github.com/wrf-model/WPS/releases/
以下示例下载并安装 4.2 版本
$ source /fsx/wrf-arm/wrf-install.env$ cd $DOWNLOAD$ curl -o WPS-v4.2.tar.gz -J -L https://github.com/wrf-model/WPS/archive/refs/tags/v4.2.tar.gz
$ tar -xzvf WPS-v4.2.tar.gz -C ${WRF_INSTALL}$ cd ${WRF_INSTALL}/WPS-4.2
复制代码
使用文本编辑器在文件 arch/configure.defaults 顶部添加以下内容
#########################################################################################################################ARCH Linux aarch64, Arm compiler OpenMPI # serial smpar dmpar dm+sm#COMPRESSION_LIBS = CONFIGURE_COMP_LCOMPRESSION_INC = CONFIGURE_COMP_IFDEFS = CONFIGURE_FDEFSSFC = gfortranSCC = gccDM_FC = mpif90DM_CC = mpiccFC = CONFIGURE_FCCC = CONFIGURE_CCLD = $(FC)FFLAGS = -ffree-form -O -fconvert=big-endian -frecord-marker=4 -ffixed-line-length-0 -fallow-argument-mismatch -fallow-invalid-bozF77FLAGS = -ffixed-form -O -fconvert=big-endian -frecord-marker=4 -ffree-line-length-0 -fallow-argument-mismatch -fallow-invalid-bozFCSUFFIX =FNGFLAGS = $(FFLAGS)LDFLAGS =CFLAGS =CPP = /usr/bin/cpp -P -traditionalCPPFLAGS = -D_UNDERSCORE -DBYTESWAP -DLINUX -DIO_NETCDF -DBIT32 -DNO_SIGNAL CONFIGURE_MPIRANLIB = ranlib
复制代码
编译安装
$ ./configure
编译选项选择
Linux aarch64, Arm compiler OpenMPI (dmpar)
若遇到如下的输出提示，忽略即可。
Your versions of Fortran and NETCDF are not consistent.
编译之前, 我们还需要修改 WPS-4.2 目录下的文件 configure.wps 中的 WRF_LIB 值，将-L$(NETCDF)/lib -lnetcdf 更改成-L$(NETCDF)/lib -lnetcdff -lnetcdf -lgomp
如下所示:
WRF_LIB = -L$(WRF_DIR)/external/io_grib1 -lio_grib1 \-L$(WRF_DIR)/external/io_grib_share -lio_grib_share \-L$(WRF_DIR)/external/io_int -lwrfio_int \-L$(WRF_DIR)/external/io_netcdf -lwrfio_nf \-L$(NETCDF)/lib -lnetcdff -lnetcdf -lgomp
复制代码
执行编译
$ ./compile | tee compile_wps.out
编译成功后，可以在当前目录下看到 3 个可执行文件:
geogrid.exe→geogrid/src/geogrid.exe
ungrib.exe→ungrib/src/ungrib.exe
metgrid.exe→metgrid/src/metgrid.exe
10.安装 WRFDA

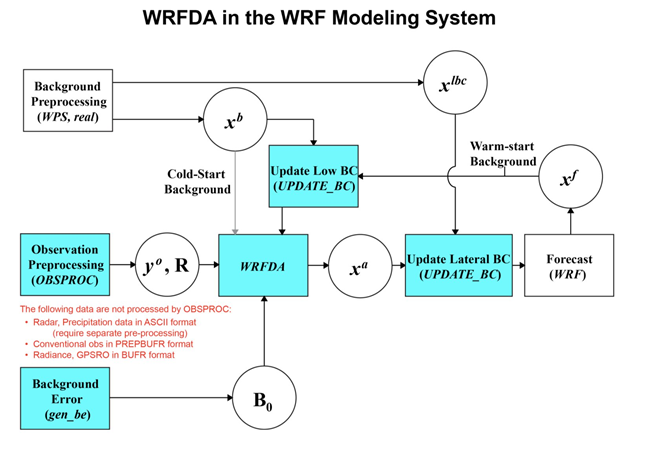

WRFDA 是一个统一的模型空间数据同化系统，可以全球或区域，多模型，3/4D-Var。其组成及各组成间的联系如图所示。
在 4.0 之后的版本，WRFDA 的编译安装可以在 WRF 源码上进行。
解压 WRF 到目录 WRFDA-4.2.2
$ source /fsx/wrf-arm/wrf-install.env$ cd ${WRF_INSTALL}$ unzip -d /tmp WRF-v4.2.2.zip$ mv /tmp/WRF-4.2.2 ${WRF_INSTALL}/WRFDA-4.2.2$ cd ${WRF_INSTALL}/WRFDA-4.2.2
复制代码
编译
$ ./configure wrfda
编译选项选择
3.（dmpar）
执行编译
$ ./compile all_wrfvar 2>&1 | tee compile_wrfda.out
编译成功后，你可以在 ${WRF_INSTALL}/WRFDA-4.2.2/var/build/目录下找到 WRFDA 的 EXE 文件 da_wrfvar.exe
11.安装 OBSGRID
下载 OBSGRID
OBSGRID 可以在 Github 下载：
https://github.com/wrf-model/OBSGRID
$ source /fsx/wrf-arm/wrf-install.env$ cd ${WRF_INSTALL}$ git clone https://github.com/wrf-model/OBSGRID$ cd ${WRF_INSTALL}/OBSGRID
复制代码
编译配置文件使用你熟悉的编辑器，例如 view 编辑文件 arch/configure.defaults，在顶部添加以下内容：
############################################################ARCH Linux aarch64, gfortran compiler#FC = gfortranFFLAGS = -ffree-form -O -fconvert=big-endian -frecord-marker=4 -ffixed-line-length-0 -fallow-argument-mismatch -fallow-invalid-bozF77FLAGS = -ffixed-form -O -fconvert=big-endian -frecord-marker=4 -ffree-line-length-0 -fallow-argument-mismatch -fallow-invalid-bozFNGFLAGS = $(FFLAGS)LDFLAGS =CC = gccCFLAGS =CPP = /usr/bin/cpp -P -traditionalCPPFLAGS = -D_UNDERSCORE -DBYTESWAP -DLINUX -DIO_NETCDF -DBIT32 -DNO_SIGNAL
复制代码
编译
$ ./configure
选择
Select 1. Linux aarch64, gfortran compiler
修改文件 configure.oa 中 NETCDF_LIBS 的值
NETCDF_LIBS = -L${NETCDF}/lib -lnetcdff -lnetcdf
执行编译
$ ./compile 2>&1 | tee -a compile_oa.out
目前缺乏 NCAR Graphics Library,所以编译 plot 的程序时会收到失败的信息(但不影响 OBSGRID 的编译)
gfortran-o plot_soundings.exe plot_soundings.o module_mapinfo.o module_report.o module_skewt.o date_pack_module.o -L/lib -lncarg -lncarg_gks -lncarg_c -lX11 -lm -lcairo -L/fsx/wrf-arm/netcdf/lib -lnetcdff -lnetcdf -I/fsx/wrf-arm/netcdf/include/usr/bin/ld:cannot find-lncarg/usr/bin/ld:cannot find-lncarg_gks/usr/bin/ld:cannot find-lncarg_c/usr/bin/ld:cannot find-lcairocollect2:error:ld returned 1 exit status
编译成功后，你可以在 OBSGRID 当前目录下 ${WRF_INSTALL}/OBSGRID 找到 OBSGRID 的 EXE 文件 obsgrid.exe
WPS 数据前处理与 WRF 并行计算
WRF 任务运行之前，需要准备数据并进行预处理，数据包括静态地理数据和实时气象数据，都可以从 NCEP 的官网获取；之后分别用 WPS 的 geogrid、ungrib 和 metgrid 进行数据预处理，产生相应的文件，之后就可以执行 WRF 任务了，如下示意图：
1. 下载静态地理数据
在/fsx 目录下新建文件夹 data，下载到其中，可从官方网站获取：http://www2.mmm.ucar.edu/wrf/users/download/get_sources_wps_geog.html
$ cd /fsx$ mkdir data$ cd data$ wget https://www2.mmm.ucar.edu/wrf/src/wps_files/geog_high_res_mandatory.tar.gz
复制代码
然后解压缩静态地理数据，并取消 tar 文件，2.6G 的文件最终会成为 29G 的文件。文件较大，需要等待一段时间。解压缩后的文件 j 夹名称为 WPS_GEOG
$ gunzip geog_high_res_mandatory.tar.gz$ tar -xf geog_high_res_mandatory.tar
复制代码
然后修改 namelist.wps 文件中的 &geogrid 部分，将静态文件目录提供给 geogrid 程序。
$ cd /fsx/wrf-arm/WPS-4.2$ view namelist.wps
geog_data_path ='/fsx/data/WPS_GEOG/'
复制代码
2.下载实时气象数据
实时气象数据可从官方网站获取：ftp://ftpprd.ncep.noaa.gov/pub/data/nccf/com/gfs/prod
在/fsx/data 目录下创建一个目录 weather_data，将实时数据下载到 weather_data 中。本例中下载 2021 年 6 月 22 日的 f000、f006、f012 三个数据作为测试数据，您可以根据自己的需求选择其他实时数据用于测试。
$ cd /fsx/data$ mkdir weather_data$ cd weather_data$ wget ftp://ftpprd.ncep.noaa.gov/pub/data/nccf/com/gfs/prod/gfs.20210622/00/atmos/gfs.t00z.pgrb2.0p25.f000$ mv gfs.t00z.pgrb2.0p25.f000 GFS_00h$ wget ftp://ftpprd.ncep.noaa.gov/pub/data/nccf/com/gfs/prod/gfs.20210622/00/atmos/gfs.t00z.pgrb2.0p25.f006$ mv gfs.t00z.pgrb2.0p25.f006 GFS_06h$ wget ftp://ftpprd.ncep.noaa.gov/pub/data/nccf/com/gfs/prod/gfs.20210622/00/atmos/gfs.t00z.pgrb2.0p25.f012$ mv gfs.t00z.pgrb2.0p25.f012 GFS_12h
复制代码
3.运行 geogrid
转到 WPS 目录中，运行 geogrid
$ cd /fsx/wrf-arm/WPS-4.2$ ./geogrid.exe>＆log.geogrid
复制代码
这一步运行成功的标志是创建了 geo_em.*文件，在本例中为 geo_em.d01.nc 和 geo_em.d02.nc
4.运行 ungrib
运行 ungrib，首先修改链接到 GFS 和 Vtables 的正确位置
$ ./link_grib.csh /fsx/data/weather_data/$ ln -sf ungrib/Variable_Tables/Vtable.GFS Vtable
复制代码
然后修改 namelist.wps 文件的 start_date 和 end_date，与实时数据相契合
start_date = '2021-06-22_00:00:00','2021-06-22_00:00:00',end_date = '2021-06-22_12:00:00','2021-06-22_12:00:00'
复制代码
然后运行 ungrib
$ ./ungrib.exe
这一步运行成功的标志是创建了 FILE:*文件，在本例中为 FILE:2021-06-22_00、FILE:2021-06-22_06、FILE:2021-06-22_12
5.运行 metgrid
$ ./metgrid.exe>＆log.metgrid
这一步运行成功的标志是创建了 met_em*文件
6. 复制数据到 WRF 工作目录
进入 WRF 目录，将 met_em.*文件复制到工作目录
$ cd ${WRF_INSTALL}/WRF-4.2.2$ cp ${WRF_INSTALL}/WPS-4.2/met_em* ${WRF_INSTALL}/WRF-4.2.2/run/
复制代码
7. 修改 namelist.input 文件
修改 namelist.input 文件中的开始和结束时间，每一行三项设置为相同时间，开始和结束时间与实时数据相契合；修改 num_metgrid_levels 参数为 34，与实时数据相契合。
start_year = 2021, 2021, 2021,start_month = 06, 06, 06,start_day = 22, 22, 22,start_hour = 00, 00, 00,end_year = 2021, 2021, 2021,end_month = 06, 06, 06,end_day = 22, 22, 22,end_hour = 12, 12, 12,
num_metgrid_levels = 34,
复制代码
8.运行初始化程序 real
$ mpirun -np 1 ./real.exe
检查输出文件以确保运行成功，运行成功后会看到每个域的 wrfbdy_d01 和 wrfinput_d0* 文件。如果有错误，根据文件中的提示修改 namelist.input 文件中的参数。
$ tail rsl.error.0000
9.运行 WRF
可自行修改 np 参数，但要小于主节点实例的物理核数。
$ mpirun -np 8 ./wrf.exe
运行成功的标志是 rsl.out.0000 文件中有 SUCCESS 结尾，并生成 wrfout*文件。
提交 WRF 并行计算任务
1.下载测试数据集
$ cd /fsx/data$ wget https://dcn1tgfn79vvj.cloudfront.net/conus_2.5km_v4.tar.gz$ tar -xzvf conus_2.5km_v4.tar.gz
复制代码
为方便执行 wrf.exe 测试，将 wrf.exe 软链接到数据目录下
$ ln -s ${WRF_INSTALL}/WRF-4.2.2/main/wrf.exe /fsx/data/conus_2.5km_v4/wrf.exe
复制代码
2.编写并保存测试脚本
$ vi wrf.sbatch
#!/bin/bash#SBATCH --wait-all-nodes=1#SBATCH --ntasks-per-node=8#SBATCH --cpus-per-task=8#SBATCH --nodes=2#SBATCH --ntasks-per-core=1#SBATCH --export=ALL#SBATCH --partition=od-queue#SBATCH --exclusive#SBATCH -o /fsx/slurm.out
#ENV VARIABLES#
#---------------------Run-time env-----------------------------------------ulimit -s unlimited
export OMP_STACKSIZE=12Gexport OMP_NUM_THREADS=8export KMP_AFFINITY=scatter,verbose
#WRF ENVexport WRF_INSTALL=/fsx/wrf-armexport GCC_VERSION=10.2.0export OPENMPI_VERSION=4.1.0export PATH=${WRF_INSTALL}/gcc-${GCC_VERSION}/bin:$PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/gcc-${GCC_VERSION}/lib64:$LD_LIBRARY_PATHexport PATH=${WRF_INSTALL}/openmpi-${OPENMPI_VERSION}/bin:$PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/openmpi-${OPENMPI_VERSION}/lib:$LD_LIBRARY_PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/netcdf/lib:$LD_LIBRARY_PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/pnetcdf/lib:$LD_LIBRARY_PATHexport LD_LIBRARY_PATH=${WRF_INSTALL}/hdf5/lib:$LD_LIBRARY_PATH#--------------------------------------------------------------------------
echo "Running WRF on $(date)"cd /fsx/data/conus_2.5km_v4/mpirun --report-bindings ./wrf.exe &>> wrf.outecho nstasks=$SLURM_NTASKSdate -u +%Y-%m-%d_%H:%M:%S >> wrf.times
复制代码
3.提交作业
在主节点上使用以下命令提交您的作业:
$ sbatch wrf.sbatch
使用命令 squeue 检查队列的状态。作业将首先标记为 pending(PD 状态)，因为正在创建资源(或处于 down/drained 状态)。如果您检查 EC2 仪表板，您应该会看到节点正在启动。
$ squeue
您还可以使用 sinfo 命令检查集群中可用节点的数量。
$ sinfo
您还可以使用 scontrol 命令查看详细作业信息。
$ scontrol show jobid -dd
WRF 计算结果默认保存在目录数据集目录/fsx/data/conus_2.5km_v4。
4.查看 WRF 运行进程和输出结果
$ cd /fsx/data/conus_2.5km_v4/$ tail -f rsl.out.0000
运行完成后，查看输出结果文件：
1$ ls -lh wrfout*-rw-rw-r-- 1 ec2-user ec2-user 2.1G Apr 1 14:01 wrfout_d01_2018-06-17_00:00:00
复制代码

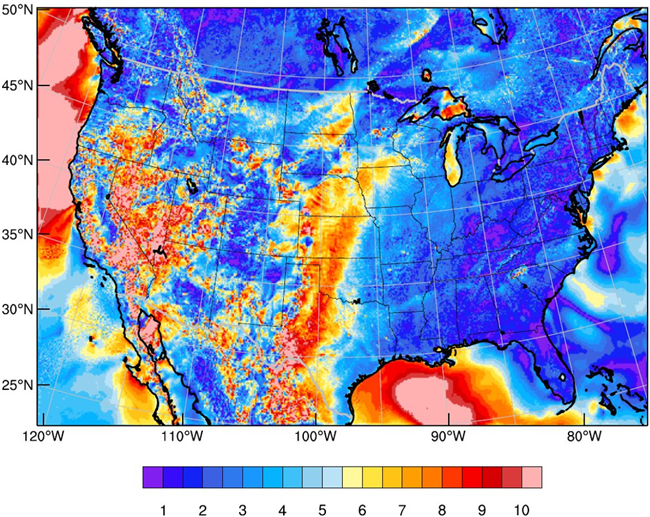

采用 ncview 或者 Panoply 等软件查看结果文件的输出变量和可视化化展示，以下是模拟三小时后的 10m 风速的图形：
https://cirrus.ucsd.edu/ncview/
https://www.giss.nasa.gov/tools/panoply/
任务提交后，ParallelCluster 会根据任务需求自动启动计算实例，添加到集群中，并行执行任务；任务完成后，一段时间内如果没有任务运行在计算节点，ParallelCluster 会将计算节点终止，节约成本。
总结
综上所述，WRF 模式系统全流程组件都可以在基于 Amazon Graviton2 的 Arm 架构实例上运行，同时使用 ParallelCluster 的灵活管理，使得 WRF 任务的运行既高效，又经济。在云上使用 WRF 做气象分析和预测不仅可以使您的效率大大提高，成本灵活可控，也使得成果的展示和使用更加便捷。
参考资料
1.Amazon Graviton 官网：
https://aws.amazon.com/cn/ec2/graviton/
2.Amazon ParallelCluster：
https://docs.Amazon.amazon.com/zh_cn/parallelcluster/latest/ug/what-is-Amazon-parallelcluster.html
3.WRF 用户手册：
https://www2.mmm.ucar.edu/wrf/users/docs/user_guide_v4/v4.2/contents.html
4.WRF 官网地理数据下载：
http://www2.mmm.ucar.edu/wrf/users/download/get_sources_wps_geog.html
5.NCEP 气象实时数据下载：
ftp://ftpprd.ncep.noaa.gov/pub/data/nccf/com/gfs/prod
本篇作者
杨志浩
亚马逊云科技解决方案架构师
负责基于亚马逊的云计算方案的咨询与架构设计，目前专注在新能源电力行业。致力于推广 HPC，IoT 技术领域在风电，光伏等新能源电力行业的应用。
吴金福
亚马逊云科技混合云方案架构师
负责基于亚马逊云科技的混合云方案架构的咨询和设计。在加入亚马逊云科技之前，就职于大型集团企业。负责私有云数据中心的方案设计和建设，在数据中心基础设施、虚拟化、高性能计算和混合云等领域有着多年的经验积累。
评论
