Flutter：教你用 CustomPaint 画一个自定义的 CircleProgressBar，移动混合开发技术

final Offset offsetCenter = Offset(center, center);final ringPaint = Paint()..style = PaintingStyle.stroke..color = ringColor..strokeWidth = (outerRadius - innerRadius);canvas.drawCircle(offsetCenter, drawRadius, ringPaint);

canvas.drawCircle(Offset c, double radius, Paint paint)这个方法就是绘制一个圆，其中 c 为圆心坐标点，这个 offset 偏移值是以画布原点（左上角）为坐标轴中心点来计算的，很明显大小为offsetCenter = Offset(center, center)；radius 为圆环半径，大小其实就是图上标示的drawRadius；paint 就是我们的画笔，这里要注意，绘制圆环需要设置style = PaintingStyle.stroke，否则画笔会默认充满内部，那么你绘制出来的就是一个圆了。

Step 2 底部进度条

绘制进度条实际上就是绘制圆弧，我们使用canvas.drawArc(Rect rect, double startAngle, double sweepAngle, bool useCenter, Paint paint)。 rect 参数就是圆弧所在的整圆的 Rect，我们使用Rect.fromCircle来构造这个整圆的 Rect：final Rect arcRect = Rect.fromCircle(center: offsetCenter, radius: drawRadius);；startAngle为起始弧度，sweepAngle为需要绘制的圆弧长度，这里要注意，这两个值都是 弧度制 的，canvas 里面与角度有关的变量都是弧度制的，在计算的时候一定要注意；useCenter属性标示是否需要将圆弧与圆心相连；paint就是我们的画笔。

补充：弧度与角度的弧线转换：

num degToRad(num deg) => deg * (pi / 180.0);num radToDeg(num rad) => rad * (180.0 / pi);

final angle = 360.0 * progress;final double radians = degToRad(angle);final Rect arcRect = Rect.fromCircle(center: offsetCenter, radius: drawRadius);final progressPaint = Paint()..style = PaintingStyle.stroke..strokeWidth = progressWidth;canvas.drawArc(arcRect, 0.0, degToRad(angle), false, progressPaint);

假设当前进度为progress（范围为 0.0～1.0），那么当前角度为angle = 360.0 * progress，当前弧度为radians = degToRad(angle)，上述代码可以绘制出一个基础的圆弧。但是我们会发现，圆弧的两端是平的，很影响美观，这时候就需要用到paint的strokeCap属性了。

我们将paint设置为StrokeCap.round，就能得到一个最基本的进度条了。

接下来我们给进度条添加颜色，按照设计稿，我们需要添加一个渐变色。渐变色可以通过paint的shader属性来实现：

final Gradient gradient = new SweepGradient(endAngle: radians,colors: [Colors.white,currentDotColor,],);final progressPaint = Paint()..style = PaintingStyle.stroke..strokeCap = StrokeCap.round..strokeWidth = progressWidth..shader = gradient.createShader(arcRect);

Flutter 提供了三种基础的用来绘制渐变效果的类：SweepGradient（扫描渐变）、LinearGradient（线性渐变）和 RadialGradient（径向渐变）。

很明显，我们需要用到的是SweepGradient：

final Gradient gradient = new SweepGradient(endAngle: radians,colors: [Colors.white,currentDotColor,],);

注意，这里有一个很大的坑，我们可以从上面的 SweepGradient 事例图上看到，默认情况下是从 90°的地方作为起点的，这跟我们的要求明显是不符的。SweepGradient 有一个 startAngle 属性，那么我们是否可以将其设置为degToRad(-90°)就可以解决问题了呢？答案是：不可以。这里怀疑是 Flutter 的一个 bug，startAngle 属性不生效，我们可以看一下这个 issue：SweepGradient startAngle doesn't work as expected.

那么怎么解决呢？我想了很久之后决定采用一个曲线救国的方法，那就是：旋转画布！！。反正是一个圆弧嘛，那我把画布逆时针旋转 90°不就行了嘛（这里还要注意，画布默认旋转中心为坐标轴原点，而且貌似不能更改，至少我没找到，所以需要旋转后再平移，对 canvas 的位置操作需要倒着写，所以实际代码是先写 translate，再写 rotate）：

canvas.save();canvas.translate(0.0, size.width);canvas.rotate(degToRad(-90.0));······canvas.drawArc(arcRect, 0.0, degToRad(angle), false, paint);canvas.restore();

画到这里你是不是觉得已经很 OK 了呢？运行一下，啊嘞，怎么会这样纸？

这是我们给 stroke 设置了 StrokeCap.round 导致的，因为 Flutter 在给线绘制圆角时，是在线长的外面加了一段圆角，导致实际长度会超过我们定义的长度。那怎么办呢？还是曲线救国，我们在 drawA

《Android 学习笔记总结+最新移动架构视频+大厂安卓面试真题+项目实战源码讲义》

【docs.qq.com/doc/DSkNLaERkbnFoS0ZF】 完整内容开源分享

rc 的时候，将起始角度往后偏移一段不就可以了吗？我们将这段偏移弧度定义为offset，其大小为offset = asin(progressWidth * 0.5 / drawRadius)（怎么算出来的？数学问题，自己那张草稿纸画画就知道啦～）。

所以最终的绘制代码应该为：

canvas.drawArc(arcRect, offset, degToRad(angle) - offset, false, progressPaint);

那么到此为止，我们的进度条部分也绘制完成了。

Step 3 绘制小圆点

绘制小圆点就比较简单了，只要计算出小圆点的圆心位置就可以了，纯初中数学计算，自己拿纸画画就知道啦。绘制函数依然是canvas.drawCircle，因为是绘制圆，所以不需要更改 PaintingStyle。

final double dx = center + drawRadius * sin(radians);final double dy = center - drawRadius * cos(radians);final dotPaint = Paint()..color = currentDotColor;canvas.drawCircle(new Offset(dx, dy), dotRadius, dotPaint);dotPaint..color = dotEdgeColor..style = PaintingStyle.stroke..strokeWidth = dotRadius * 0.3;canvas.drawCircle(new Offset(dx, dy), dotRadius, dotPaint);

Step 4 细节修饰：绘制底部圆环阴影和小圆点外圈

• 绘制圆环阴影

绘制阴影有两种方法，实现出来的效果也不太一样。

1）使用canvas.drawShadow()来绘制：

drawShadow(Path path, Color color, double elevation, bool transparentOccluder)，根据 API 要求，我们需要先计算出圆环的 Path，Path 的相关 API 只支持向 path 中添加圆、弧线、直线、点等属性，我们没法直接构建一个圆环对应的对象 Path。换个角度思考一下，圆环的 Path 其实是外层圆与内层圆组合的结果，所以我们使用Path.combine()方法来获得圆环的路径，通过设置组合模式为PathOperation.difference可以获取内外两个圆的公共部分的 Path，也就是圆环的 Path：

Path path = Path.combine(PathOperation.difference,Path()..addOval(Rect.fromCircle(center: offsetCenter, radius: outerRadius)),Path()..addOval(Rect.fromCircle(center: offsetCenter, radius: innerRadius)));canvas.drawShadow(path, shadowColor, 4.0, true);

2）使用 paint 的MaskFilter.blur()来绘制：

这个方法其实是用来绘制毛玻璃效果的，用来绘制阴影，听起来也有些曲线救国的意味，但是官方注释中有一句话：

Creates a mask filter that takes the shape being drawn and blurs it.

This is commonly used to approximate shadows.

所以这个真的也是可以用来绘制阴影的，而且 Flutter 在绘制一些 Button 控件的时候也是使用来 blur 的效果来实现的。MaskFilter.blur()其实就是将你绘制的东西变模糊，所以我们可以绘制一个圆环，然后将其进行高斯模糊，造成一种加了“阴影”的假象。

final shadowPaint = Paint()..style = PaintingStyle.stroke..color = shadowColor..strokeWidth = shadowWidth..maskFilter = MaskFilter.blur(BlurStyle.normal, shadowWidth);canvas.drawCircle(offsetCenter, outerRadius, shadowPaint);canvas.drawCircle(offsetCenter, innerRadius, shadowPaint);

两者绘制结果的区别很明显，canvas.drawShadow()是将整个圆环作为一个整体，为其添加阴影；而MaskFilter.blur()其实就是绘制两个模糊的圆环，作为一种阴影的替代品。使用哪种方式绘制，还是取决于你需要什么样的效果。

• 小圆点外圈绘制

这个没什么难度的，就是在小圆点外面再绘制一个圆环而已：

dotPaint..color = dotEdgeColor..style = PaintingStyle.stroke..strokeWidth = dotRadius * 0.3;canvas.drawCircle(new Offset(dx, dy), dotRadius, dotPaint);

到此为止，一个静态的 CircleProgressBar 就绘制完成了：

添加手势控制

手势控制我们通过最简单的方式来实现，那就是在 CircleProgressBar 外面包裹一层GestureDetector，然后在onPanUpdate回调中刷新进度：

GestureDetector(onPanStart: _onPanStart,onPanUpdate: _onPanUpdate,onPanEnd: _onPanEnd,child: Container(alignment: FractionalOffset.center,child: CustomPaint(key: paintKey,size: size,painter: ProgressPainter(),),),)

进度的记录我们依然是使用AnimationController，因为我们可以使用controller.animateTo()方法，很方便得将进度条从当前位置平滑地移动到目标位置：

AnimationController progressController;

@overridevoid initState() {super.initState();progressController =AnimationController(duration: Duration(milliseconds: 300), vsync: this);if (widget.progress != null) progressController.value = widget.progress;progressController.addListener(() {if (widget.progressChanged != null)widget.progressChanged(progressController.value);setState(() {});});}

接下来就是判断用户的触摸点是否在有效范围内，因为用户只有在触摸圆环的时候才应该触发手势，判断方法也很简单，那就是看系统反馈给我们的 pointer 位置收否位于圆环上。但是实际操作会有一个问题，那就是系统反馈的触摸点位置是一个全局的坐标点，坐标轴原点在屏幕的左上角，然后圆环在屏幕中的全局坐标我们无法知晓。好在 Flutter 为我们提供了一个全局坐标与局部坐标的转换方法：

void _onPanUpdate(DragUpdateDetails details) {RenderBox getBox = key.currentContext.findRenderObject();Offset local = getBox.globalToLocal(details.globalPosition);}

拿到局部坐标后，通过计算触摸点与圆心的距离，是否在内、外半径范围内，就可以判断是否为有效触摸了（一般情况下触摸范围会比圆环更大一线，方便用户操作，所以我将 validInnerRadius 的值，设置地比 widget.radius - widget.dotRadius 更小一点）：

bool _checkValidTouch(Offset pointer) {final double validInnerRadius = widget.radius - widget.dotRadius * 3;final double dx = pointer.dx;final double dy = pointer.dy;final double distanceToCenter =sqrt(pow(dx - widget.radius, 2) + pow(dy - widget.radius, 2));if (distanceToCenter < validInnerRadius ||distanceToCenter > widget.radius) {return false;}return true;}

接下来就是计算触摸点所在的角度了，要注意根据边来计算角度时，位于不同的象限，要做不同的处理：

void _onPanUpdate(DragUpdateDetails details) {if (!isValidTouch) {return;}RenderBox getBox = paintKey.currentContext.findRenderObject();Offset local = getBox.globalToLocal(details.globalPosition);final double x = local.dx;final double y = local.dy;final double center = widget.radius;double radians = atan((x - center) / (center - y));if (y > center) {radians = radians + degToRad(180.0);} else if (x < center) {radians = radians + degToRad(360.0);

最后

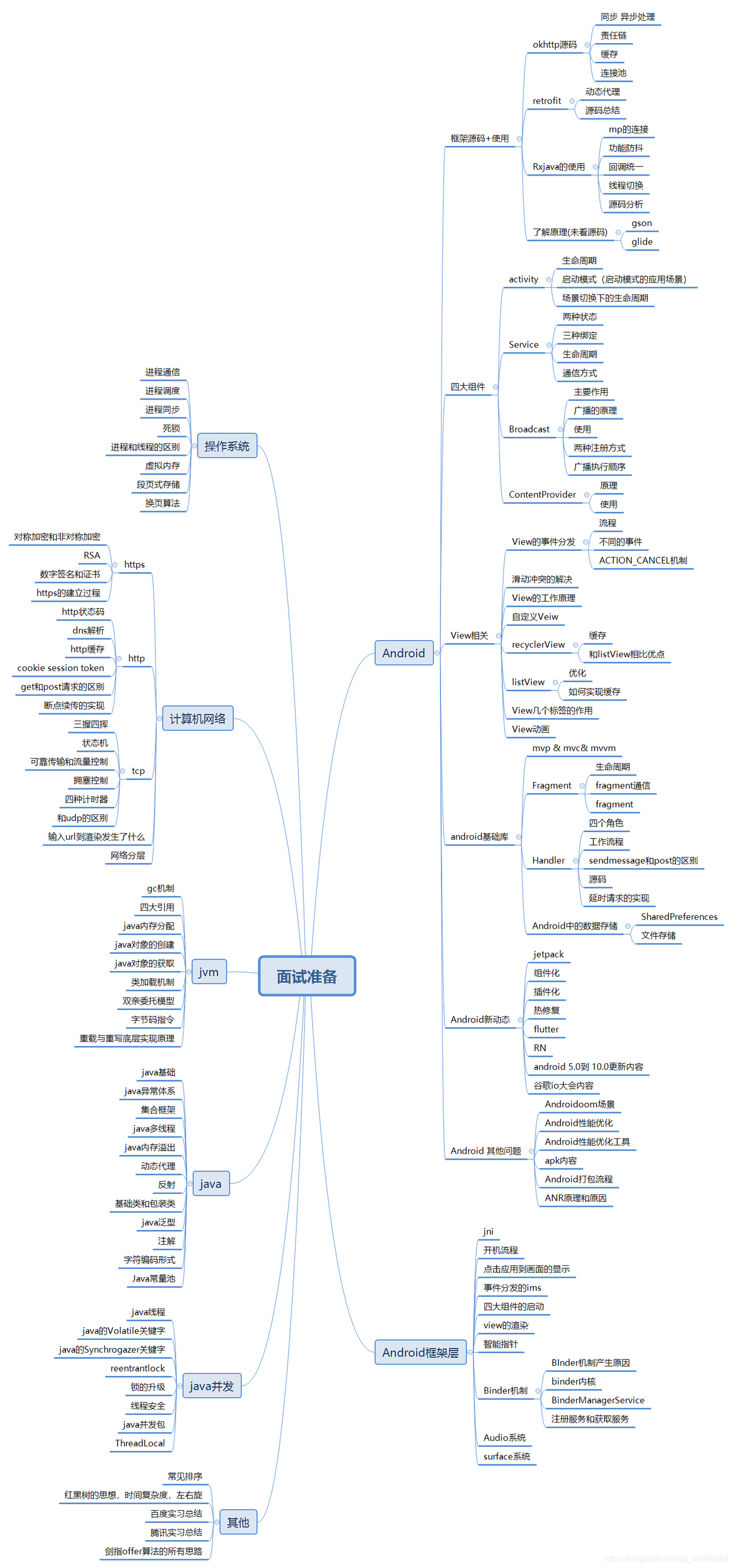

下面是辛苦给大家整理的学习路线
