这个方法中的第一个参数 XmlPullParser parser，查看源码，可以看到：

final Resources res = getContext().getResources();XmlResourceParser parser = res.getLayout(resource);

是由 xml 转换而来的，用来对 xml 进行解析的一个类。

好了，我们已经了解了第一个参数的含义，就是传递要转换的 xml 布局过来。

接着看后面的两个参数：@Nullable ViewGroup root 和 boolean attachToRoot。需要注意的是 ViewGroup root 前面有一个注解 @Nullable，表示 ViewGroup root 这个参数可以为 null。

这两个参数的取值组合有几种呢？4 种。

不同的取值组合，对于最后的返回值 View 有什么影响呢？

到这里，我们需要去查看一下 inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) 方法的源码：

public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {synchronized (mConstructorArgs) {final Context inflaterContext = mContext;final AttributeSet attrs = Xml.asAttributeSet(parser);View result = root;advanceToRootNode(parser);// 获取根节点的名字，比如 LinearLayout, FrameLayout 等。final String name = parser.getName();if (TAG_MERGE.equals(name)) {// 根节点的名字是 mergeif (root == null || !attachToRoot) {throw new InflateException("<merge /> can be used only with a valid "

"ViewGroup root and attachToRoot=true");}rInflate(parser, root, inflaterContext, attrs, false);} else {// Temp is the root view that was found in the xml// 获取 xml 布局的根 View 对象，比如 LinearLayout 对象，FrameLayout 对象等。final View temp = createViewFromTag(root, name, inflaterContext, attrs);ViewGroup.LayoutParams params = null;if (root != null) {// Create layout params that match root, if suppliedparams = root.generateLayoutParams(attrs);if (!attachToRoot) {// Set the layout params for temp if we are not// attaching. (If we are, we use addView, below)temp.setLayoutParams(params);}}// Inflate all children under temp against its context.rInflateChildren(parser, temp, attrs, true);// We are supposed to attach all the views we found (int temp)// to root. Do that now.if (root != null && attachToRoot) {root.addView(temp, params);}// Decide whether to return the root that was passed in or the// top view found in xml.if (root == null || !attachToRoot) {result = temp;}}return result;}}

我们先不考虑根节点为 merge 的情况，因为这是比较特殊的根节点。先按照一般的情况来分析，有助于解决普遍的问题。

2.1.1 根节点不是 merge 时，第一组取值情况分析

在第 5 行 View result = root; 把 root 的值赋值给 View result，那么有 result 的值是 notNull。

在第 21 行 if (root != null) 的判断语句判断为 true，不能进入 if 语句。

在第 23 行 params = root.generateLayoutParams(attrs);，通过 root 来获取根节点的布局参数 ViewGroup.LayoutParams 对象，也就是说，把 xml 中的根节点的 layout_ 开头的属性，如layout_width 和 layout_height 对应的值转为布局参数对象中的字段值，如width 和 height 值。对应的源码在 ViewGroup 中如下：

public LayoutParams generateLayoutParams(AttributeSet attrs) {return new LayoutParams(getContext(), attrs);}public LayoutParams(Context c, AttributeSet attrs) {TypedArray a = c.obtainStyledAttributes(attrs, R.styleable.ViewGroup_Layout);setBaseAttributes(a,R.styleable.ViewGroup_Layout_layout_width,R.styleable.ViewGroup_Layout_layout_height);a.recycle();}

这个方法被 ViewGroup 的子类重写后，会解析 xml 中更多的布局参数，例如在 LinearLayout 中重写后，还会解析 layout_weight 和 layout_gravity 参数。

在第 24 行 if (!attachToRoot) 判断，因为这里的 attachToRoot 取值为 false，所以判断为 true，进入 if 分支，到达第 25 行 temp.setLayoutParams(params);，把布局参数设置给了根节点控件对象。

在第 34 行 if (root != null && attachToRoot) 判断，由于 attachToRoot 为 false，所以判断为 false，不会进入 if 语句，也就是说不会把根节点控件对象以及布局参数设置给 root。

在第 39 行 if (root == null || !attachToRoot) 判断，由于 attachToRoot 为 false，所以判断为 true，进入 if 语句，到达第 40 行 result = temp;，也就是把根节点控件对象赋值给了 result 变量。

在第 43 行，return result; ，返回的就是根节点对象。

总结一下：

2.1.2 根节点不是 merge 时，第二组取值情况分析

我们直接从第 24 行开始，因为之前的代码流程和第一组取值情况是一模一样的。

在第 24 行，if (!attachToRoot) 判断，由于 attachToRoot 的取值为 true，所以判断为 false，不会进入 if 分支，也就是说不会把布局参数设置给了根节点控件对象。

在第 34 行 if (root != null && attachToRoot) 判断，由于 root 不为 null 并且 attachToRoot 为 true，所以判断为 true，会进入 if 语句，第 35 行：root.addView(temp, params);，也就是说会把根节点控件对象以及布局参数设置给 root。

在第 39 行 if (root == null || !attachToRoot) 判断，因为 root 不为 null 且 attachToRoot 不为 false，所以判断为 false，不会进入此分支。

在第 43 行 return result;，result 是在第 5 行被赋值为 root，没有被重新赋值，所以返回的是 root。

小结一下：

2.1.3 根节点不是 merge 时，第三组取值情况分析

在第 5 行 View result = root; 把 root 的值赋值给 View result，那么有 result 的值是 null。

在第 21 行 if (root != null) 判断，因为 root 为 null，所以判断为 false，不会进入 if 分支，也就是说 ViewGroup.LayoutParams params 的值仍然是 null，没有发生变化。

在第 34 行 if (root != null && attachToRoot) 判断，因为 root 为 null，所以判断为 false，不会进入 if 分支，也就是说，不会把根节点控件对象以及布局参数设置给 root。

在第 39 行 if (root == null || !attachToRoot) 判断，因为 root 为 null，所以判断为 true，进入 if 分支，到达第 40 行，result = temp;，把根节点控件对象 temp 赋值给了 View result 变量。

在第 43 行 return result;，返回的是谁呢？返回的是没有布局参数的根节点控件对象。

小结一下：

2.1.4 根节点不是 merge 时，第四组取值情况分析

我们直接从第 34 行开始，因为之前的代码流程和第三组是一模一样的。

在第 34 行，if (root != null && attachToRoot) 判断，因为 root 为 null，所以判断为 false，不会进入 if 分支，也就是说，不会把根节点控件对象以及布局参

《Android 学习笔记总结+最新移动架构视频+大厂安卓面试真题+项目实战源码讲义》
【docs.qq.com/doc/DSkNLaERkbnFoS0ZF】完整内容开源分享

数设置给 root。

在第 43 行 return result;，返回的是谁呢？返回的是没有布局参数的根节点控件对象。

第四组取值情况和第三组的返回值是一样的。

2.1.5 根节点为 merge 时情况分析

在第 9 行 if (TAG_MERGE.equals(name)) 判断，是 merge 根节点，进入 if 分支；

在第 11 行 if (root == null || !attachToRoot) 判断，若 root 为 null，或者 attachToRoot 为 false，判断都会成立，进入 if 语句后抛出异常。

throw new InflateException("<merge /> can be used only with a valid "

"ViewGroup root and attachToRoot=true");

这就是提醒我们，当根节点是 merge 时，root 必须不为 null 而且 attachToRoot 必须为 true。

在第 43 行 return result;，而 result 在第 5 行 View result = root; 被赋值为 root。

总结一下取值情况：

2.2 实际应用

2.2.1 自定义控件填充布局

需要填充的布局 custom_view_layout.xml如下：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"android:orientation="horizontal" android:layout_width="match_parent"android:layout_height="wrap_content">

<ImageViewandroid:layout_margin="16dp"android:id="@+id/icon"android:layout_gravity="center_vertical"app:srcCompat="@mipmap/ic_launcher"android:layout_width="wrap_content"android:layout_height="wrap_content" />

<TextViewandroid:id="@+id/title"android:text="标题"android:textColor="@android:color/black"android:textSize="16sp"android:layout_gravity="center_vertical"android:layout_width="wrap_content"android:layout_height="wrap_content" />

<Viewandroid:layout_weight="1"android:layout_width="0dp"android:layout_height="0dp" /><Switchandroid:layout_marginEnd="16dp"android:layout_gravity="center_vertical|end"android:layout_width="wrap_content"android:layout_height="wrap_content" /></LinearLayout>

CustomView 类如下：

public class CustomView extends LinearLayout {public CustomView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);inflate(context, R.layout.custom_view_layout, this);}}

这里的 inflate() 方法是 View 类的静态方法：

public static View inflate(Context context, @LayoutRes int resource, ViewGroup root) {LayoutInflater factory = LayoutInflater.from(context);return factory.inflate(resource, root);}

内部调用的是 LayoutInflater 的第一个 inflate() 方法：

public View inflate(@LayoutRes int resource, @Nullable ViewGroup root) {return inflate(resource, root, root != null);}

ViewGroup root 不为 null 且 boolean attachToRoot 为 true，根节点不是 merge 标签，所以对应的是表格里的第二组情况，返回的是添加了根节点 View 对象以及布局参数的 root 对象，也就是说根节点 View 对象已经添加进入了 root 对象里面。

这里，我们使用 Android Studio 的 Layout Inspector 工具（在 Tools -> Layout Inspector 开启）来查看一下布局：

可以看到出现了重复布局。我们知道，merge 标签可以用于优化重复布局。

现在我们修改布局文件为 custom_merge_view_layout.xml：

<?xml version="1.0" encoding="utf-8"?><merge xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto">

代码中填充修改后的布局：

public class CustomMergeView extends LinearLayout {public CustomMergeView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);inflate(context, R.layout.custom_merge_view_layout, this);}}

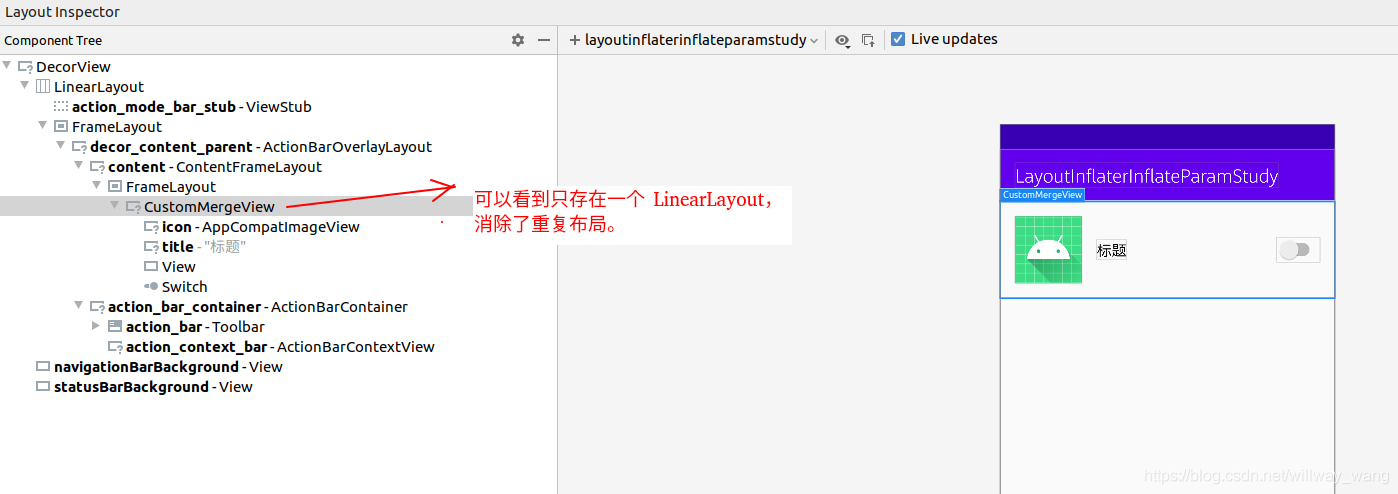

再次使用布局查看器查看布局：

可以看到使用 merge 标签消除了重复布局。

2.2.2 Fragment 填充布局

新建一个 FragmentInflateActivity.java 文件：

public class FragmentInflateActivity extends AppCompatActivity {

@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.fragment_inflate_activity);getSupportFragmentManager().beginTransaction().add(R.id.fl_container, MyFragment.newInstance()).commit();}public static void start(Context context) {Intent starter = new Intent(context, FragmentInflateActivity.class);context.startActivity(starter);}}

对应的 fragment_inflate_activity.xml：

<?xml version="1.0" encoding="utf-8"?><FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"android:background="@android:color/holo_purple"android:id="@+id/fl_container"android:padding="8dp"android:layout_width="match_parent"android:layout_height="match_parent" />

MyFragment.java 如下：

public class MyFragment extends Fragment {private static final String TAG = "MyFragment";@Nullable@Overridepublic View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container,@Nullable Bundle savedInstanceState) {Log.d(TAG, "onCreateView: container=" + container);return inflater.inflate(R.layout.my_fragment, container, false);}

public static MyFragment newInstance() {Bundle args = new Bundle();MyFragment fragment = new MyFragment();fragment.setArguments(args);return fragment;}}

my_fragment.xml 如下：

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="200dp"android:gravity="center"android:background="@android:color/holo_green_light"android:orientation="vertical">

<TextViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:text="MyFragment"android:textAllCaps="false"android:textSize="24sp" /></LinearLayout>

运行后效果：<img src="https://img-blog.csdnimg.cn/20200808201439193.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dpbGx3YXlfd2FuZw==,size_16,color_FFFFFF,t_70" width="30%" height="30%">

注意看到在 onCreateView() 方法中打印的一行日志：

D/MyFragment: onCreateView: container=android.widget.FrameLayout{d613ebe V.E...... ......ID 0,0-0,0 #7f07005c app:id/fl_container}
