[版本更新] PolarDB-X on OSS 提供冷热数据分离存储

作者：阿里云数据库开源

2022 年 4 月 29 日
本文字数：6725 字
阅读完需：约 22 分钟

架构简介

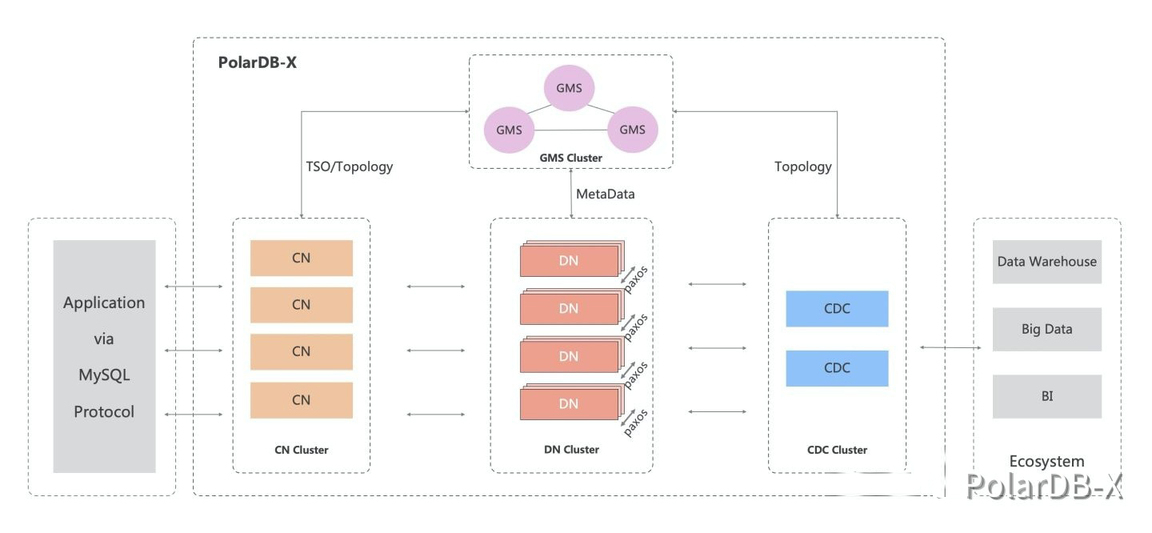

PolarDB-X 采用 Shared-nothing 与存储分离计算架构进行设计，系统由 4 个核心组件组成。

计算节点（CN, Compute Node）

计算节点是系统的入口，采用无状态设计，包括 SQL 解析器、优化器、执行器等模块。负责数据分布式路由、计算及动态调度，负责分布式事务 2PC 协调、全局二级索引维护等，同时提供 SQL 限流、三权分立等企业级特性。

存储节点（DN, Data Node）

存储节点负责数据的持久化，基于多数派 Paxos 协议提供数据高可靠、强一致保障，同时通过 MVCC 维护分布式事务可见性。

元数据服务（GMS, Global Meta Service）

元数据服务负责维护全局强一致的 Table/Schema, Statistics 等系统 Meta 信息，维护账号、权限等安全信息，同时提供全局授时服务（即 TSO）。

日志节点（CDC, Change Data Capture）

日志节点提供完全兼容 MySQL Binlog 格式和协议的增量订阅能力，提供兼容 MySQL Replication 协议的主从复制能力。开源地址：[https://github.com/ApsaraDB/galaxysql]

版本说明

3 月底，PolarDB-X 正式发布 2.1.0 版本，包含了四大核心特性，全面提升 PolarDB-X 稳定性和生态兼容性，其中包含基于 Paxos 的三副本共识协议。

4 月底，PolarDB-X 正式发布 2.1.1 版本，重点推出冷热数据新特性，可以支持业务表的数据按照数据特性分别存储在不同的存储介质上，比如将冷数据存储到 Aliyun OSS 对象存储上。

冷热数据分离存储业务价值：在数据库使用过程中，每天有大量的数据写入和更新。然而，通常只有时间邻近的，如一个月内，甚至一周内的数据才会被频繁更新和访问。而剩下的大量数据，都默默躺在磁盘的角落中，给存储空间带来了极大的浪费，也增加了数据库维护的成本。我们将前者中提到的频繁访问数据称为热数据，后者则称为冷数据。冷数据虽然不被频繁访问，却是十分具有价值的。它记录着用户的历史数据，例如电商的历史订单、银行系统的历史交易记录等。这些访问需求对个人用户来说是低频的，但放到整个电商用户群体，或是银行用户群体中，则是一份不小的 workload。冷数据的分析处理能给用户带来很多商业上的 insight，帮助用户做出决策。

更多技术细节查看：[PolarDB-X on OSS: 冷热数据分离存储 - 知乎]

使用例子

快速配置 OSS 存储

首先源码编译安装 PolarDB-X，可参考源码编译部署
或者通过 K8S 构建出 PolarDB-X 集群，可参考K8S部署

安装完成后连接 PolarDB-X 集群，通过如下 SQL 命令进行 OSS 存储初始化: 例子：

create filestorage oss with ('file_uri' = 'oss://oss-bucket-name/', 'endpoint'='oss-endpoint', 'access_key_id'='your_ak', 'access_key_secret'='your_sk');

复制代码

file_uri: OSS 存储 uri
endpoint: OSS 存储 end-point
access_key_id: Access Key
access_key_secret: Secret Key

注 1:（关于 endpoint 参数）：在阿里云 OSS 产品界面，通过“对象存储-Bucket 列表-bucket-概览”可以获取到一组 endpoint（地域节点）信息。仅当在相同 Region 的 ECS 部署环境下，使用经典网络访问或 vpc 网络访问 endpoint。否则使用外网访问 endpoint。

注 2：通过执行 show file storage 语句来验证是否配置成功。

本地磁盘存储配置

对于没有 OSS 但希望体验用户，可以通过磁盘模式模拟 OSS，比如将挂载一个 NFS 协议的网盘注意：file_uri 为 CN 节点能访问的数据目录路径，如果你无法保证多个 CN 能够共同访问这一数据目录路径，请限制 CN 节点个数为 1 个。

通过如下命令进行本地磁盘存储初始化: 例子：

create filestorage local_disk with ('file_uri' = 'file:///tmp/orc/');

复制代码

建表时存储引擎改为

engine = 'local_disk'

复制代码

即可使用本地磁盘存储，例如：

create table sbtest1 like sysbench.sbtest1 engine = 'local_disk' archive_mode = 'loading';

复制代码

开始体验

注：例子中的存储引擎都会以

engine = 'oss'

复制代码

展示，如果你使用的是本地存储请修改为

engine = 'local_disk'

复制代码

Hello World

create database innodb_engine partition_mode = 'auto';use innodb_engine;
CREATE TABLE `t1` (    `id` int(10) UNSIGNED NOT NULL,    `k` int(10) UNSIGNED NOT NULL DEFAULT '0',    `c` char(120) NOT NULL DEFAULT '',    `pad` char(60) NOT NULL DEFAULT '',    KEY `xid` (`id`),    KEY `k_1` (`k`)) ENGINE = 'INNODB'PARTITION BY KEY(`id`) PARTITIONS 4;
insert into t1 values (1, 1, '1', '1'),(2, 2, '2', '2'),(3, 3, '3', '3'),(4, 4, '4', '4');
create database oss_engine partition_mode = 'auto';use oss_engine;
-- 创建一张表结构与t1一样的OSS表oss_t1,并将数据导入到oss_t1create table oss_t1 like innodb_engine.t1 engine = 'oss' archive_mode = 'loading';
select * from oss_t1;

复制代码

TTL 分区

Innodb 数据自动过期并归档到 OSS 存储上示例注：例子中的存储引擎都会以

engine = 'oss'

复制代码

展示，如果你使用的是本地存储请修改为

engine = 'local_disk'

复制代码

create database ttl_test partition_mode = 'auto';use ttl_test;
-- 创建TTL表t_order,根据gmt_modified字段过期3个月以前数据CREATE TABLE t_order (    id bigint NOT NULL AUTO_INCREMENT,    gmt_modified DATETIME NOT NULL,    PRIMARY KEY (id, gmt_modified))PARTITION BY HASH(id)PARTITIONS 4LOCAL PARTITION BY RANGE (gmt_modified)STARTWITH '2021-01-01'INTERVAL 1 MONTHEXPIRE AFTER 3PRE ALLOCATE 3PIVOTDATE NOW();
-- 准备数据insert into t_order (gmt_modified) values ('2021-01-01'),('2021-02-01'),('2021-03-01'),('2021-04-01'),('2021-05-01'),('2021-06-01'),('2021-07-01'),('2021-08-01'),('2021-09-01'),('2021-10-01'),('2021-11-01'),('2021-12-01'),('2022-01-01'),('2022-02-01'),('2022-03-01'),('2022-04-01'),('2022-05-01'),('2022-06-01'),('2022-07-01'),('2022-08-01'),('2022-09-01'),('2022-10-01'),('2022-11-01'),('2022-12-01');
-- 建立一张OSS表oss_order并与t_order绑定数据归档关系create table oss_order like t_order engine = 'oss' archive_mode = 'ttl';
-- 正常流程为后台任务自动过期数据，为了演示方便这里模拟触发数据过期alter table t_order expire local partition;
-- 查看数据select * from t_order;select * from oss_order;

复制代码

Sysbench

数据准备

下载 Sysbench 压测工具包 sysbench.tar.gz

解压:tar xzvf sysbench.tar.gzcd sysbench/
安装编译所需依赖库:yum -y install make automake libtool pkgconfig libaio-devel mysql-devel./autogen.sh./configuremake -jmake install
执行命令sysbench --version，返回sysbench 1.1.0证明压测工具包安装成功。

复制代码

准备压测配置

创建配置文件 sysb.conf，将 PolarDB-X 连接信息填入配置文件，其中配置文件以及主要参数的解读如下：

mysql-host='{HOST}'mysql-port='{PORT}'mysql-user='{USER}'mysql-password='{PASSWORD}'mysql-db='sysbench'db-driver='mysql'percentile='95'histogram='on'report-interval='1'time='60'rand-type='uniform'

复制代码

参数说明：

percentile：响应时间采样的百分位；
histogram：是否展示响应时间分布直方图；
report-interval：显示实时结果的时间间隔，单位为秒；
time：压测时长，单位为秒；
rand-type：随机数的分布模式。

创建数据库 sysbench

create database sysbench partition_mode = 'auto';

复制代码

导入压测数据

sysbench --config-file='sysb.conf' --create-table-options='PARTITION BY KEY(`id`) PARTITIONS 4'  --tables='1' --threads='4' --table-size='100000' oltp_point_select prepare

复制代码

将导入数据转换到 OSS 存储引擎

create database oss_sysbench partition_mode = 'auto';use oss_sysbench;create table sbtest1 like sysbench.sbtest1 engine = 'oss' archive_mode = 'loading';

复制代码

调整压测库为 oss_sysbench

修改 sysb.conf 中 mysql-db='oss_sysbench'

执行压测

sysbench --config-file='sysb.conf' --db-ps-mode='disable' --skip-trx='on' --mysql-ignore-errors='all'  --tables='1' --table-size='100000' --threads=4 oltp_point_select run

复制代码

TPC-H

建立数据库及表结构

create database tpch partition_mode = 'auto';use tpch;
CREATE TABLE `customer` (  `c_custkey` int(11) NOT NULL,  `c_name` varchar(25) NOT NULL,  `c_address` varchar(40) NOT NULL,  `c_nationkey` int(11) NOT NULL,  `c_phone` varchar(15) NOT NULL,  `c_acctbal` decimal(15,2) NOT NULL,  `c_mktsegment` varchar(10) NOT NULL,  `c_comment` varchar(117) NOT NULL,  PRIMARY KEY (`c_custkey`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 PARTITION BY HASH(c_custkey) PARTITIONS 4;

CREATE TABLE `lineitem` (  `l_orderkey` int(11) NOT NULL,  `l_partkey` int(11) NOT NULL,  `l_suppkey` int(11) NOT NULL,  `l_linenumber` int(11) NOT NULL,  `l_quantity` decimal(15,2) NOT NULL,  `l_extendedprice` decimal(15,2) NOT NULL,  `l_discount` decimal(15,2) NOT NULL,  `l_tax` decimal(15,2) NOT NULL,  `l_returnflag` varchar(1) NOT NULL,  `l_linestatus` varchar(1) NOT NULL,  `l_shipdate` date NOT NULL,  `l_commitdate` date NOT NULL,  `l_receiptdate` date NOT NULL,  `l_shipinstruct` varchar(25) NOT NULL,  `l_shipmode` varchar(10) NOT NULL,  `l_comment` varchar(44) NOT NULL,  PRIMARY KEY (`l_shipdate`,`l_orderkey`,`l_linenumber`),  KEY `i_l_partkey` (`l_partkey`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 PARTITION BY HASH(l_orderkey) PARTITIONS 4;

CREATE TABLE `nation` (  `n_nationkey` int(11) NOT NULL,  `n_name` varchar(25) NOT NULL,  `n_regionkey` int(11) NOT NULL,  `n_comment` varchar(152) DEFAULT NULL,  PRIMARY KEY (`n_nationkey`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 broadcast;

CREATE TABLE `orders` (  `o_orderkey` int(11) NOT NULL,  `o_custkey` int(11) NOT NULL,  `o_orderstatus` varchar(1) NOT NULL,  `o_totalprice` decimal(15,2) NOT NULL,  `o_orderdate` date NOT NULL,  `o_orderpriority` varchar(15) NOT NULL,  `o_clerk` varchar(15) NOT NULL,  `o_shippriority` int(11) NOT NULL,  `o_comment` varchar(79) NOT NULL,  PRIMARY KEY (`o_orderdate`,`o_orderkey`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 PARTITION BY HASH(O_ORDERKEY) PARTITIONS 4;

CREATE TABLE `part` (  `p_partkey` int(11) NOT NULL,  `p_name` varchar(55) NOT NULL,  `p_mfgr` varchar(25) NOT NULL,  `p_brand` varchar(10) NOT NULL,  `p_type` varchar(25) NOT NULL,  `p_size` int(11) NOT NULL,  `p_container` varchar(10) NOT NULL,  `p_retailprice` decimal(15,2) NOT NULL,  `p_comment` varchar(23) NOT NULL,  PRIMARY KEY (`p_partkey`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 PARTITION BY HASH(p_partkey) PARTITIONS 4;

CREATE TABLE `partsupp` (  `ps_partkey` int(11) NOT NULL,  `ps_suppkey` int(11) NOT NULL,  `ps_availqty` int(11) NOT NULL,  `ps_supplycost` decimal(15,2) NOT NULL,  `ps_comment` varchar(199) NOT NULL,  PRIMARY KEY (`ps_partkey`,`ps_suppkey`),  KEY `IDX_PARTSUPP_SUPPKEY` (`PS_SUPPKEY`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 PARTITION BY HASH(ps_partkey) PARTITIONS 4;

CREATE TABLE `region` (  `r_regionkey` int(11) NOT NULL,  `r_name` varchar(25) NOT NULL,  `r_comment` varchar(152) DEFAULT NULL,  PRIMARY KEY (`r_regionkey`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 broadcast;

CREATE TABLE `supplier` (  `s_suppkey` int(11) NOT NULL,  `s_name` varchar(25) NOT NULL,  `s_address` varchar(40) NOT NULL,  `s_nationkey` int(11) NOT NULL,  `s_phone` varchar(15) NOT NULL,  `s_acctbal` decimal(15,2) NOT NULL,  `s_comment` varchar(101) NOT NULL,  PRIMARY KEY (`s_suppkey`)) ENGINE=InnoDB DEFAULT CHARSET=latin1 PARTITION BY HASH(s_suppkey) PARTITIONS 4;

复制代码

数据准备

下载 TPC-H 脚本工具包tpchData.tar.gz 解压

tar xzvf tpchData.tar.gz

复制代码

修改 param.conf 配置文件，填入 PolarDB-X 实例的连接信息：

cd tpchData/vim param.conf
#!/bin/bash
### remote generating directoryexport remoteGenDir=./
### target pathexport targetPath=../tpch/tpchRaw
### cores per worker, default value is 1export coresPerWorker=`cat /proc/cpuinfo| grep "processor"| wc -l`
### threads per worker, default value is 1export threadsPerWorker=`cat /proc/cpuinfo| grep "processor"| wc -l`#export threadsPerWorker=1
export hint=""

export insertMysql="mysql -h{HOST} -P{PORT} -u{USER} -p{PASSWORD} -Ac --local-infile {DB} -e"

复制代码

具体填入的值包括： {HOST}：主机名 {PORT}：端口号 {USER}：用户名 {PASSWORD}：密码 {DB}: 数据库名如果希望更高效地生成数据，可调大脚本中 threadsPerWorker 的值。

执行脚本，生成 1 GB 的数据：

cp workloads/tpch.workload.100.lst workloads/tpch.workload.1.lstcd datagensh generateTPCH.sh 1

复制代码

可以在 tpch/tpchRaw/SF1/目录下查看到生成的数据

ls ../tpch/tpchRaw/SF1/customer  lineitem  nation  orders  part  partsupp  region  supplier

复制代码

导入数据到 PolarDB-X 实例

cd ../loadTpchsh loadTpch.sh 1

复制代码

校验数据完整性

select (select count(*) from customer) as customer_cnt, (select count(*)  from lineitem) as lineitem_cnt, (select count(*)  from nation) as nation_cnt, (select count(*)  from orders) as order_cnt, (select count(*) from part) as part_cnt, (select count(*) from partsupp) as partsupp_cnt, (select count(*) from region) as region_cnt, (select count(*) from supplier) as supplier_cnt;
+--------------+--------------+------------+-----------+----------+--------------+------------+--------------+| customer_cnt | lineitem_cnt | nation_cnt | order_cnt | part_cnt | partsupp_cnt | region_cnt | supplier_cnt |+--------------+--------------+------------+-----------+----------+--------------+------------+--------------+| 150000       | 6001215      | 25         | 1500000   | 200000   | 800000       | 5          | 10000        |+--------------+--------------+------------+-----------+----------+--------------+------------+--------------+

复制代码

将导入数据转换到 OSS 存储引擎

create database oss_tpch partition_mode = 'auto';use oss_tpch;
create table customer like tpch.customer engine='oss' archive_mode='loading';create table nation like tpch.nation engine='oss' archive_mode='loading';create table region like tpch.region engine='oss' archive_mode='loading';create table partsupp like tpch.partsupp engine='oss' archive_mode='loading';create table part like tpch.part engine='oss' archive_mode='loading';create table supplier like tpch.supplier engine='oss' archive_mode='loading';create table orders like tpch.orders engine='oss' archive_mode='loading';create table lineitem like tpch.lineitem engine='oss' archive_mode='loading';

复制代码

采集统计信息

analyze table customer;analyze table lineitem;analyze table nation;analyze table orders;analyze table part;analyze table partsupp;analyze table region;analyze table supplier;

复制代码

测试 TPC-H 22 条 Query

下载测试脚本tpch-queries.tar.gz 并解压：

tar xzvf tpch-queries.tar.gz

复制代码

运行脚本，执行查询并计时

cd tpch-queries'time' -f "%e" sh all_query.sh {HOST} {USER} {PASSWORD} {DB} {PORT}

复制代码

结尾

PolarDB-X 冷热分离存储充分利用了 OSS 服务成本低、容量大的优良特性，将冷数据快速高效地从在线库中剥离出来，减轻了在线数据维护压力、以及在线库的规模成本，降低了全量数据的存储成本。同时，提供与 MySQL 兼容的访问方式，兼顾点查(sysbench)与分析型查询(tpc-h)的性能，并支持大数据产品的接入。
