GDB 调试程序的核心技术 -ptrace 系统调用与使用示例

前言：在程序出现 bug 的时候，最好的解决办法就是通过 GDB 调试程序，然后找到程序出现问题的地方。比如程序出现 段错误（内存地址不合法）时，就可以通过 GDB 找到程序哪里访问了不合法的内存地址而导致的。

23岁精通所有底层原理，拿到了腾讯60万年薪offer2022年嵌入式开发想进互联网大厂，你技术过硬吗？

嵌入式进阶从小白到大神学习全攻略（学习路线+课程+学习书籍+练习项目）

从事十年嵌入式转内核开发(23K到45K),给兄弟们的一些建议腾讯首发Linux内核源码《嵌入式开发进阶笔记》差距差的不止一点点哦

腾讯T6-9首发“Linux内核源码嵌入式开发进阶笔记”，差距不止一点点哦

本文不是介绍 GDB 不是使用方式，而是大概介绍 GDB 的实现原理，当然是 GDB 是一个庞大而复杂的项目，不可能只通过一篇文章就能解释清楚，所以本文主要是介绍 GDB 使用的核心的技术 - ptrace。

一，ptrace 系统调用

ptrace() 系统调用是 Linux 提供的一个调试进程的工具，ptrace() 系统调用非常强大，它提供非常多的调试方式让我们去调试某一个进程，下面是 ptrace() 系统调用的定义：

long ptrace(enum __ptrace_request request,  pid_t pid, void *addr,  void *data);

下面解释一下 ptrace() 各个参数的作用：

• request：指定调试的指令，指令的类型很多，如：PTRACE_TRACEME、PTRACE_PEEKUSER、PTRACE_CONT、PTRACE_GETREGS 等等，下面会介绍不同指令的作用。

• pid：进程的 ID（这个不用解释了）。

• addr：进程的某个地址空间，可以通过这个参数对进程的某个地址进行读或写操作。

• data：根据不同的指令，有不同的用途，下面会介绍。

二，ptrace 使用示例

下面通过一个简单例子来说明 ptrace() 系统调用的使用，这个例子主要介绍怎么使用 ptrace() 系统调用获取当前被调试（追踪）进程的各个寄存器的值，代码如下（ptrace.c）：

#include <sys/ptrace.h>#include <sys/types.h>#include <sys/wait.h>#include <unistd.h>#include <sys/user.h>#include <stdio.h>int main(){   pid_t child;struct user_regs_struct regs;child = fork();  // 创建一个子进程if(child == 0) { // 子进程    ptrace(PTRACE_TRACEME, 0, NULL, NULL); // 表示当前进程进入被追踪状态    execl("/bin/ls", "ls", NULL);          // 执行 `/bin/ls` 程序} else { // 父进程    wait(NULL); // 等待子进程发送一个 SIGCHLD 信号    ptrace(PTRACE_GETREGS, child, NULL, &regs); // 获取子进程的各个寄存器的值    printf("Register: rdi[%ld], rsi[%ld], rdx[%ld], rax[%ld], orig_rax[%ld]\n",            regs.rdi, regs.rsi, regs.rdx,regs.rax, regs.orig_rax); // 打印寄存器的值    ptrace(PTRACE_CONT, child, NULL, NULL); // 继续运行子进程    sleep(1);}return 0;}

通过命令 gcc ptrace.c -o ptrace 编译并运行上面的程序会输出如下结果：

Register: rdi[0], rsi[0], rdx[0], rax[0], orig_rax[59]ptrace ptrace.c

上面结果的第一行是由父进程输出的，主要是打印了子进程执行 /bin/ls 程序后各个寄存器的值。而第二行是由子进程输出的，主要是打印了执行 /bin/ls 程序后面输出的结果。

下面解释一下上面程序的执行流程：

1. 主进程调用 fork() 系统调用创建一个子进程。

2. 的进程调用 ptrace(PTRACE_TRACEME,...) 把自己设置为被追踪状态，并且调用 execl() 执行 /bin/ls 程序。

3. 被设置为追踪（TRACE）状态的子进程执行 execl() 的程序后，会向父进程发送 SIGCHLD 信号，并且暂停自身的执行。

4. 父进程通过调用 wait() 接收子进程发送过来的信号，并且开始追踪子进程。

5. 父进程通过调用 ptrace(PTRACE_GETREGS, child, ...) 来获取到子进程各个寄存器的值，并且打印寄存器的值。

6. 父进程通过调用 ptrace(PTRACE_CONT, child, ...) 让子进程继续执行下去。

从上面的例子可以知道，通过向 ptrace() 函数的 request 参数传入不同的值时，就会有不同的效果。比如传入 PTRACE_TRACEME 就可以让进程进入被追踪状态，而转入 PTRACE_GETREGS 时，就可以获取被追踪的子进程各个寄存器的值等。

三，ptrace 实现原理

本文使用的 Linux 2.4.16 版本的内核

看懂本文需要的基础：进程调度，内存管理和信号处理等相关知识。

调用 ptrace() 系统函数时会触发调用内核的 sys_ptrace() 函数，由于不同的原因 CPU 架构有着不同的调试方式，所以 Linux 为每种不同的 CPU 架构实现了不同的 sys_ptrace() 函数，而本文主要介绍的是 X86 CPU 的调试方式，所以 sys_ptrace() 函数所在文件是 linux-2.4.16/arch/i386/kernel/ptrace.c。

sys_ptrace() 函数的主体是一个 switch 语句，会传入的 request 参数不同进行不同的操作，如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data){    struct task_struct *child;    struct user *dummy = NULL;    int i, ret;    ...
    read_lock(&tasklist_lock);    child = find_task_by_pid(pid); // 获取 pid 对应的进程 task_struct 对象    if (child)        get_task_struct(child);    read_unlock(&tasklist_lock);    if (!child)        goto out;
    if (request == PTRACE_ATTACH) {        ret = ptrace_attach(child);        goto out_tsk;    }
    ...    switch (request) {    case PTRACE_PEEKTEXT:    case PTRACE_PEEKDATA:        ...    case PTRACE_PEEKUSR:        ...    case PTRACE_POKETEXT:    case PTRACE_POKEDATA:        ...    case PTRACE_POKEUSR:        ...    case PTRACE_SYSCALL:    case PTRACE_CONT:        ...    case PTRACE_KILL:         ...    case PTRACE_SINGLESTEP:        ...    case PTRACE_DETACH:        ...    }out_tsk:    free_task_struct(child);out:    unlock_kernel();    return ret;}

从上面的代码可以看出，sys_ptrace() 函数首先根据进程的 pid 获取到进程的 task_struct 对象。然后根据传入不同的 request 参数在 switch 语句中进行不同的操作。

ptrace() 支持的所有 request 操作定义在 linux-2.4.16/include/linux/ptrace.h 文件中，如下：

#define PTRACE_TRACEME         0#define PTRACE_PEEKTEXT        1#define PTRACE_PEEKDATA        2#define PTRACE_PEEKUSR         3#define PTRACE_POKETEXT        4#define PTRACE_POKEDATA        5#define PTRACE_POKEUSR         6#define PTRACE_CONT            7#define PTRACE_KILL            8#define PTRACE_SINGLESTEP      9#define PTRACE_ATTACH       0x10#define PTRACE_DETACH       0x11#define PTRACE_SYSCALL        24#define PTRACE_GETREGS        12#define PTRACE_SETREGS        13#define PTRACE_GETFPREGS      14#define PTRACE_SETFPREGS      15#define PTRACE_GETFPXREGS     18#define PTRACE_SETFPXREGS     19#define PTRACE_SETOPTIONS     21

由于 ptrace() 提供的操作比较多，所以本文只会挑选一些比较有代表性的操作进行解说，比如 PTRACE_TRACEME、PTRACE_SINGLESTEP、PTRACE_PEEKTEXT、PTRACE_PEEKDATA 和 PTRACE_CONT 等，而其他的操作，有兴趣的朋友可以自己去分析其实现原理。

进入被追踪模式（PTRACE_TRACEME 操作）

当要调试一个进程时，需要使进程进入被追踪模式，怎么使进程进入被追踪模式呢？有两个方法：

• 被调试的进程调用 ptrace(PTRACE_TRACEME, ...) 来使自己进入被追踪模式。

• 调试进程（如 GDB）调用 ptrace(PTRACE_ATTACH, pid, ...) 来使指定的进程进入追踪模式。

第一种方式是进程自己主动进入被追踪模式，而第二种是进程被动进入被追踪模式。

被调试的进程必须进入追踪模式才能进行调试，因为 Linux 会对被追踪的进程进行一些特殊的处理。下面我们主要介绍第一种进入追踪模式的实现，就是 PTRACE_TRACEME 操作过程，代码如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data){    ...    if (request == PTRACE_TRACEME) {        if (current->ptrace & PT_PTRACED)            goto out;        current->ptrace |= PT_PTRACED; // 标志 PTRACE 状态        ret = 0;        goto out;    }    ...}

从上面的代码可以发现，ptrace() 对 PTRACE_TRACEME 的处理就是把当前进程标志为 PTRACE 状态。

当然事情不会这么简单，因为当一个进程被标记为 PTRACE 状态后，当调用 exec() 函数去执行一个外部程序时，将会暂停当前进程的运行，并且发送一个 SIGCHLD 给父进程。父进程接收到 SIGCHLD 信号后就可以对被调试的进程进行调试。

我们来看看 exec() 函数是怎样实现上述功能的，exec() 函数的执行过程为 sys_execve() -> do_execve() -> load_elf_binary()：

static int load_elf_binary(struct linux_binprm * bprm, struct pt_regs * regs){    ...    if (current->ptrace & PT_PTRACED)        send_sig(SIGTRAP, current, 0);    ...}

从上面代码可以看出，当进程被标记为 PTRACE 状态时，执行 exec() 函数后便会发送一个 SIGTRAP 的信号给当前进程。

我们再来看看，进程是怎么处理的 SIGTRAP 信号的。信号是通过 do_signal() 函数进行处理的，而对 SIGTRAP 信号的处理逻辑如下：

int do_signal(struct pt_regs *regs, sigset_t *oldset) {    for (;;) {        unsigned long signr;
        spin_lock_irq(&current->sigmask_lock);        signr = dequeue_signal(&current->blocked, &info);        spin_unlock_irq(&current->sigmask_lock);
        // 如果进程被标记为 PTRACE 状态        if ((current->ptrace & PT_PTRACED) && signr != SIGKILL) {            /* 让调试器运行  */            current->exit_code = signr;            current->state = TASK_STOPPED;   // 让自己进入停止运行状态            notify_parent(current, SIGCHLD); // 发送 SIGCHLD 信号给父进程            schedule();                      // 让出CPU的执行权限            ...        }    }}

上面的代码主要做了 3 件事：

1. 如果当前进程被标记为 PTRACE 状态，那么就使自己进入停止运行的状态。

2. 发送 SIGCHLD 信号给父进程。

3. 让出 CPU 的执行权限，使 CPU 执行其他进程。

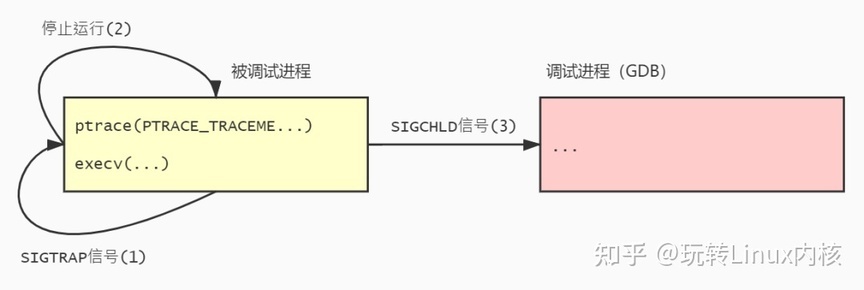

执行以上过程后，追踪进程便进入了调试模式，过程如下图：

当父进程（调试进程）接收到 SIGCHLD 信号后，表示被调试进程已经标记为被追踪状态并且停止运行，那么调试进程就可以开始进行调试了。

获取被调试进程的内存数据（PTRACE_PEEKTEXT / PTRACE_PEEKDATA）

调试进程（如 GDB）可以通过调用 ptrace(PTRACE_PEEKDATA, pid, addr, data) 立即获取被调试进程 addr 处虚拟内存地址的数据，但每次只能读取一个大小为 4 字节的数据。

我们来看看 ptrace() 对 PTRACE_PEEKDATA 操作的处理过程，代码如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data){    ...    switch (request) {    case PTRACE_PEEKTEXT:    case PTRACE_PEEKDATA: {        unsigned long tmp;        int copied;
        copied = access_process_vm(child, addr, &tmp, sizeof(tmp), 0);        ret = -EIO;        if (copied != sizeof(tmp))            break;        ret = put_user(tmp, (unsigned long *)data);        break;    }    ...}

从上面代码可以看出，对 PTRACE_PEEKTEXT 和 PTRACE_PEEKDATA 的处理是相同的，主要是通过调用 access_process_vm() 函数来读取被调试进程 addr 处的虚拟内存地址的数据。

access_process_vm() 函数的实现主要涉及到 内存管理 相关的知识，可以参考我以前对内存管理分析的文章，这里主要大概说明一下 access_process_vm() 的原理。

我们知道每个进程都有个 mm_struct 的内存管理对象，而 mm_struct 对象有个表示虚拟内存与物理内存映射关系的页目录的指针 pgd。如下：

struct mm_struct {    ...    pgd_t *pgd; /* 页目录指针 */    ...}

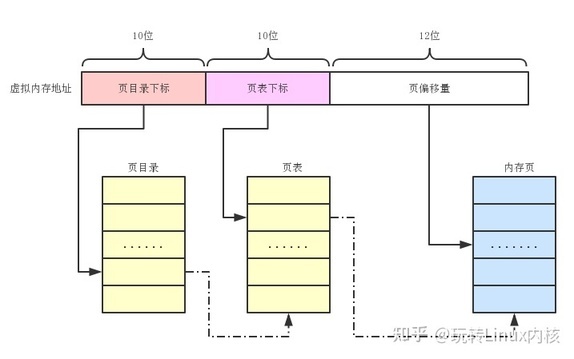

而 access_process_vm() 函数就是通过进程的页目录来找到 addr 虚拟内存地址映射的物理内存地址，然后把此物理内存地址处的数据复制到 data 变量中。如下图所示：

access_process_vm() 函数的实现这里就不分析了，有兴趣的读者可以参考我之前对内存管理分析的文章自行进行分析。

单步调试模式（PTRACE_SINGLESTEP）

单步调试是一个比较有趣的功能，当把被调试进程设置为单步调试模式后，被调试进程没执行一条 CPU 指令都会停止执行，并且向父进程（调试进程）发送一个 SIGCHLD 信号。

我们来看看 ptrace() 函数对 PTRACE_SINGLESTEP 操作的处理过程，代码如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data){    ...    switch (request) {    case PTRACE_SINGLESTEP: {  /* set the trap flag. */        long tmp;        ...        tmp = get_stack_long(child, EFL_OFFSET) | TRAP_FLAG;        put_stack_long(child, EFL_OFFSET, tmp);        child->exit_code = data;        /* give it a chance to run. */        wake_up_process(child);        ret = 0;        break;    }    ...}

要把被调试的进程设置为单步调试模式，英特尔的 X86 CPU 提供了一个硬件的机制，就是通过把 eflags 寄存器的 Trap Flag 设置为 1 即可。

当把 eflags 寄存器的 Trap Flag 设置为 1 后，CPU 每执行一条指令便会产生一个异常，然后会触发 Linux 的异常处理，Linux 便会发送一个 SIGTRAP 信号给被调试的进程。

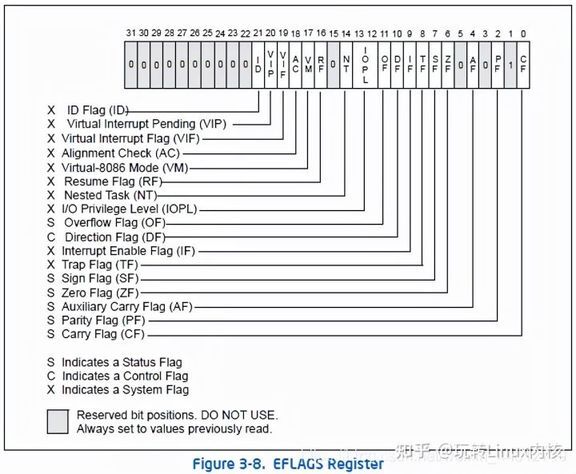

eflags 寄存器的各个标志如下图：

从上图可知，eflags 寄存器的第 8 位就是单步调试模式的标志。

所以 ptrace() 函数的以下 2 行代码就是设置 eflags 进程的单步调试标志：

tmp = get_stack_long(child, EFL_OFFSET) | TRAP_FLAG;put_stack_long(child, EFL_OFFSET, tmp);

而 get_stack_long(proccess, offset) 函数用于获取进程栈 offset 处的值，而 EFL_OFFSET 偏移量就是 eflags 寄存器的值。

所以上面两行代码的意思就是：

1. 获取进程的 eflags 寄存器的值，并且设置 Trap Flag 标志。

2. 把新的值设置到进程的 eflags 寄存器中。

设置完 eflags 寄存器的值后，就调用 wake_up_process() 函数把被调试的进程唤醒，让其进入运行状态。

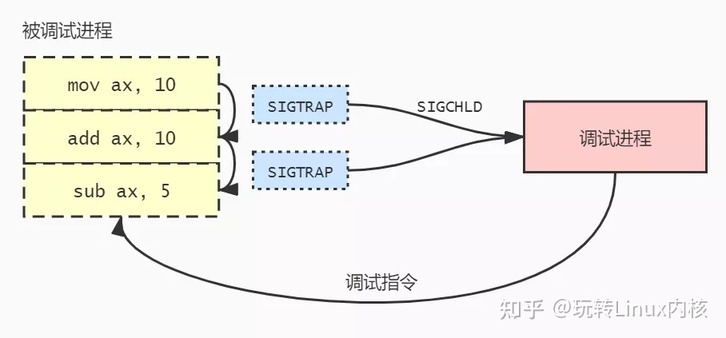

单步调试过程如下图：

处于单步调试模式时，被调试进程每执行一条指令都会触发一次 SIGTRAP 信号，而被调试进程处理 SIGTRAP 信号时会发送一个 SIGCHLD 信号给父进程（调试进程），并且让自己停止执行。

而父进程（调试进程）接收到 SIGCHLD 后面，就可以对被调试的进程进行各种操作，比如读取被调试进程内存的数据和寄存器的数据，或者通过调用 ptrace(PTRACE_CONT, child,...) 来让被调试进程进行运行等。

四，小结

由于 ptrace() 的功能十分强大，所以本文只能抛砖引玉，没能对其所有功能进行分析。另外断点功能并不是通过 ptrace() 函数实现的，而是通过 int3 指令来实现的，在 Eli Bendersky 大神的文章有所介绍。而对于 ptrace() 的所有功能，只能读者自己慢慢看代码来体会了。
