百分点感知智能实验室：声纹识别技术发展及未来趋势研究

2022 年 1 月 14 日
本文字数：8184 字
阅读完需：约 27 分钟

编者按

近年来，许多智能语音技术服务商开始布局声纹识别领域，声纹识别逐渐进入大众视野。随着技术的发展和在产业内的不断渗透，声纹识别的市场占比也逐年上升，但目前声纹识别需要解决的关键问题还有很多。本文中，百分点感知智能实验室梳理了声纹识别技术的发展历史，并分析了每一阶段的关键技术原理，以及遇到的困难与挑战，希望能够让大家对声纹识别技术有进一步了解。

声纹(Voiceprint)，是用电声学仪器显示的携带言语信息的声波频谱。人类语言的产生是人体语言中枢与发音器官之间一个复杂的生理物理过程，不同的人在讲话时使用的发声器官（舌、牙齿、喉头、肺、鼻腔）在尺寸和形态方面有着很大的差异，所以任何两个人的声纹图谱都是不同的。每个人的语音声学特征既有相对稳定性，又有变异性，不是绝对的、一成不变的。这种变异可来自生理、病理、心理、模拟、伪装，也与环境干扰有关。尽管如此，由于每个人的发音器官都不尽相同，因此在一般情况下，人们仍能区别不同的人的声音或判断是否是同一人的声音。因此声纹也就成为一种鉴别说话人身份的识别手段。

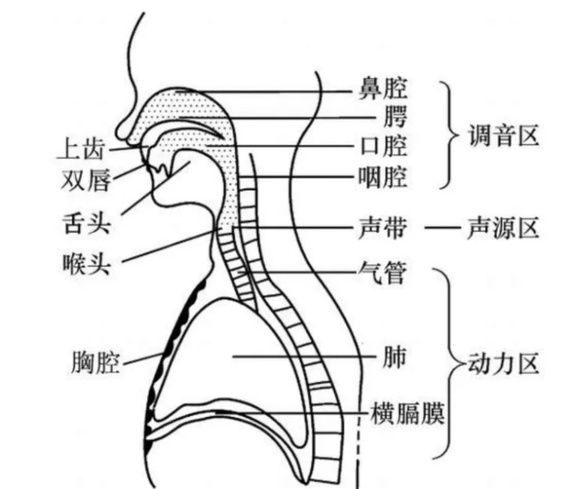

图一发声器官示意图

所谓声纹识别，是生物识别技术的一种，也叫做说话人识别，是一项根据语音波形中反映说话人生理和行为特征的语音参数，自动识别语音说话者身份的技术。首先需要对发音人进行注册，即输入发音人的一段说话音频，系统提取特征后存入模型库中，然后输入待识别音频，系统提取特征后经过比对打分从而判断所输入音频中说话人的身份。从功能上来讲，声纹识别技术应有两类，分别为“1:N”和“1:1”。前者是判断某段音频是若干人中的哪一个人所说；后者则是确认某段音频是否为某个人所说。因此不同的功能适用于不同的应用领域，比如公安领域中重点人员布控、侦查破案、反电信欺诈、治安防控、司法鉴定等经常用到的是“1:N”功能，即辨认音频若干人中的哪一个人所说；而“1:1”功能则更多应用于金融领域的交易确认、账户登录、身份核验等。

从技术发展角度来说，声纹识别技术经历了三个大阶段：

第一阶段，基于模板匹配的声纹识别技术；

第二阶段，基于统计机器学习的声纹识别技术；

第三阶段，基于深度学习框架的声纹识别技术。

一、模板匹配的声纹识别

下图是最早的声纹识别技术框架，是一种非参数模型。特点：基于信号比对差别，通常要求注册和待识别的说话内容相同，属于文本相关，因此局限性很强。

图二两人对于同一数字发音与谱图

此方法将训练特征参数和测试的特征参数进行比较，两者之间的失真（Distortion）作为相似度。例如 VQ（Vector Quantization 矢量量化）模型和动态时间规整法 DTW（Dynamic Time Warping）模型。

DTW 通过将输入待识别的特征矢量序列与训练时提取的特征矢量进行比较，通过最优路径匹配的方法来进行识别。而 VQ 方法则是通过聚类、量化的方法生成码本，识别时对测试数据进行量化编码，以失真度的大小作为判决的标准。

二、基于统计机器学习的技术框架

但由于第一阶段只能用于文本相关的识别，即注册语音的内容需要跟识别语音内容一致，因此具有很强的局限性，同时受益于统计机器学习的快速发展，声纹识别技术也迎来了第二阶段。此阶段可细分为四个小阶段，即 GMM > GMM-UBM/GMM-SVM > JFA > GMM-iVector-PLDA。

1. 高斯混合模型（GMM）

特点：采用大量数据为每个说话人训练（注册）模型。注册要求很长的有效说话人语音。

高斯混合模型（Gaussian Mixture Model, GMM）是统计学中一个极为重要的模型，其中机器学习、计算机视觉和语音识别等领域均有广泛的应用，甚至可以算是神经网络和深度学习普及之前的主流模型。

GMM 之所以强大，在于其能够通过对多个简单的正态分布进行加权平均，从而用较少的参数模拟出十分复杂的概率分布。

在声纹识别领域，高斯混合模型的核心设定是：将每个说话人的音频特征用一个高斯混合模型来表示。采用高斯混合模型的动机也可以直观的理解为：每个说话人的声纹特征可以分解为一系列简单的子概率分布，例如发出的某个音节的概率、该音节的频率分布等。这些简单的概率分布可以近似的认为是正态分布（高斯分布）。但是由于 GMM 规模越庞大，表征力越强，其负面效应也会越明显：参数规模也会等比例膨胀，需要更多的数据来驱动 GMM 的参数训练才能得到一个更加通用(或泛化)的 GMM 模型。

假设对维度为 50 的声学特征进行建模，GMM 包含 1024 个高斯分量，并简化多维高斯的协方差为对角矩阵，则一个 GMM 待估参数总量为 1024(高斯分量的总权重数)+1024×50(高斯分量的总均值数)+1024×50(高斯分量的总方差数)=103424，超过 10 万个参数需要估计。

这种规模的变量就算是将目标用户的训练数据量增大到几个小时，都远远无法满足 GMM 的充分训练要求，而数据量的稀缺又容易让 GMM 陷入到一个过拟合(Over-fitting)的陷阱中，导致泛化能力急剧衰退。因此，尽管一开始 GMM 在小规模的文本无关数据集合上表现出了超越传统技术框架的性能，但它却远远无法满足实际场景下的需求。

2. 高斯混合背景模型（GMM-UBM）和支持向量机（GMM-SVM）

特点：使用适应模型的方法减少建模注册所需要的有效语音数据量，但对跨信道分辨能力不强。

图三 GMM-UBM）

由于前边使用 GMM 模型对数据需求量很大，因此 2000 年前后，DA Reynolds 的团队提出了一种改进的方案：既然没法从目标用户那里收集到足够的语音，那就换一种思路，可以从其他地方收集到大量非目标用户的声音，积少成多，我们将这些非目标用户数据(声纹识别领域称为背景数据)混合起来充分训练出一个 GMM，这个 GMM 可以看作是对语音的表征，但由于它是从大量身份的混杂数据中训练而成，因此不具备表征具体身份的能力。

它对语音特征在空间分布的概率模型给出了一个良好的预先估计，我们不必再像过去那样从头开始计算 GMM 的参数（GMM 的参数估计是一种称为 EM 的迭代式估计算法），只需要基于目标用户的数据在这个混合 GMM 上进行参数的微调即可实现目标用户参数的估计，这个混合 GMM 就叫通用背景模型(Universal Background Model，UBM)。

图四模型训练原理

UBM 的一个重要优势在于它是通过最大后验估计(Maximum A Posterior，MAP)的算法对模型参数进行估计，避免了过拟合的发生。MAP 算法的另外一个优势是我们不必再去调整目标用户 GMM 的所有参数(权重、均值、方差)，只需要对各个高斯成分的均值参数进行估计，就能实现最好的识别性能。这样待估的参数一下减少了一半多(103424 -> 51200)，越少的参数也意味着更快的收敛，不需要那么多的目标用户数据即可完成对模型的良好训练。

GMM-UBM 系统框架，是 GMM 模型的一个推广，是用于解决当前目标说话人数据量不够的问题的一种方式。通过收集其他说话人数据来进行一个预先的训练。通过 MAP 算法的自适应，将预先训练过的模型向目标说话人模型进行微调。这种方式可以大大减少训练所需要的样本量和训练时间(通过减少训练参数)。

但是 GMM-UBM 缺乏对应于信道多变性的补偿能力，因此后来 WM Campbell 将支持向量机(Support Vector Machine，SVM)引入了 GMM-UBM 的建模中，通过将 GMM 每个高斯分量的均值单独拎出来，构建一个高斯超向量(Gaussian SuperVector，GSV)作为 SVM 的样本，利用 SVM 核函数的强大非线性分类能力，在原始 GMM-UBM 的基础上大幅提升了识别的性能，同时基于 GSV 的一些规整算法，例如扰动属性投影(Nuisance Attribute Projection, NAP)，类内方差规整(Within Class Covariance Normalization，WCCN)等，都在一定程度上补偿了由于信道易变形对声纹建模带来的影响。

3. 联合因子分析法（JFA）

特点：分别建模说话人空间、信道空间以及残差噪声，但每一步都会引入误差。

在传统的基于 GMM-UBM 的识别系统中，由于训练环境和测试环境的失配问题，导致系统性能不稳定。于是 Patrick Kenny 在 05 年左右提出了一个设想：既然声纹信息可以用一个低秩的超向量子空间来表示，那噪声和其他信道效应是不是也能用一个不相关的超向量子空间进行表达呢?

基于这个假设，Kenny 提出了联合因子分析(Joint Factor Analysis，JFA)的理论分析框架，将说话人所处的空间和信道所处的空间做了独立不相关的假设，在 JFA 的假设下，与声纹相关的信息全部可以由特征音空间（Eigenvoice）进行表达，并且同一个说话人的多段语音在这个特征音空间上都能得到相同的参数映射，之所以实际的 GMM 模型参数有差异，这个差异信息是由说话人差异和信道差异这两个不可观测的部分组成的公式如下：

M=s+c

其中，s 为说话人相关的超矢量，表示说话人之间的差异；c 为信道相关的超矢量，表示同一个说话人不同语音段的差异；M 为 GMM 均值超矢量，表述为说话人相关部分 s 和信道相关部分 c 的叠加。

图五均值超矢量

如上图所示，联合因子分析实际上是用 GMM 超矢量空间的子空间对说话人差异及信道差异进行建模，从而可以去除信道的干扰，得到对说话人身份更精确的描述。JFA 定义公式如下：

s = m + Vy + dZ

c = Ux

其中，s 为说话人相关的超矢量，表示说话人之间的差异；m 为与说话人以及信道无关的均值超矢量；V 为低秩的本征音矩阵；y 为说话人相关因子；D 为对角的残差矩阵；z 为残差因子；c 为信道相关的超矢量，表示同一个说话人不同语音段的差异；U 为本征信道矩阵；x 为与特定说话人的某一段语音相关的因子。这里的超参数集合{V，D，U}即为需要评估的模型参数。有了上面的定义公式，我们可以将均值超矢量重新改写为如下形式：

M = m + Vy + Ux + Dz

为了得到 JFA 模型的超参数，我们可以使用 EM 算法训练出 UBM 模型，使用 UBM 模型提取 Baum-Welch 统计量。

尽管 JFA 对于特征音空间与特征信道空间的独立假设看似合理，但绝对的独立同分布的假设是一个过于强的假设，这种独立同分布的假设往往为数学的推导提供了便利，却限制了模型的泛化能力。

4. 基于 GMM 的 i-vector 方法及 PLDA

特点：统一建模所有空间，进一步减少注册和识别所需语音时长，使用 PLDA 分辨说话人特征，但噪声对 GMM 仍然有很大影响。

N.Dehak 提出了一个更加宽松的假设：既然声纹信息与信道信息不能做到完全独立，那就用一个超向量子空间对两种信息同时建模。即用一个子空间同时描述说话人信息和信道信息。这时候，同一个说话人，不管怎么采集语音，采集了多少段语音，在这个子空间上的映射坐标都会有差异，这也更符合实际的情况。这个既模拟说话人差异性又模拟信道差异性的空间称为全因子空间(Total Factor Matrix)，每段语音在这个空间上的映射坐标称作身份向量(IdentityVector, i-vector)，i-vector 向量通常维度也不会太高，一般在 400-600 左右。

i-vector 方法采用一个空间来代替这两个空间，这个新的空间可以成为全局差异空间，它既包含了说话人之间的差异又包含了信道间的差异。所以 i-vector 的建模过程在 GMM 均值超矢量中不严格区分说话人的影响和信道的影响。这一建模方法动机来源于 Dehak 的又一研究：JFA 建模后的信道因子不仅包含了信道效应也夹杂着说话人的信息。

i-vector 中 Total Variability 的做法（M = m + Tw），将 JFA 复杂的训练过程以及对语料的复杂要求，瞬间降到了极致，尤其是将 Length-Variable Speech 映射到了一个 fixed- andlow-dimension 的 vector（IdentityVector，即 i-vector）上。于是，所有机器学习的算法都可以用来解决声纹识别的问题了。

现在，主要用的特征是 i-vector。这是通过高斯超向量基于因子分析而得到的。是基于单一空间的跨信道算法，该空间既包含了说话人空间的信息也包含了信道空间信息，相当于用因子分析方法将语音从高位空间投影到低维。

可以把 i-vector 看作是一种特征，也可以看作是简单的模型。最后，在测试阶段，我们只要计算测试语音 i-vector 和模型的 i-vector 之间的 consine 距离，就可以作为最后的得分。这种方法也通常被作为基于 i-vector 说话人识别系统的基线系统。

i-vector 简洁的背后是它舍弃了太多的东西，其中就包括了文本差异性，在文本无关识别中，由于注册和训练的语音在内容上的差异性比较大，因此我们需要抑制这种差异性。但在文本相关识别中，我们又需要放大训练和识别语音在内容上的相似性，这时候牵一发而动全身的 i-vector 就显得不是那么合适了。虽然 i-vector 在文本无关声纹识别上表现非常好，但在看似更简单的文本相关声纹识别任务上，i-vector 表现得却并不比传统的 GMM-UBM 框架更好。

i-vector 的出现使得说话人识别的研究一下子简化抽象为了一个数值分析与数据分析的问题：任意的一段音频，不管长度怎样，内容如何，最后都会被映射为一段低维度的定长 i-vector。只需要找到一些优化手段与测量方法，在海量数据中能够将同一个说话人的几段 i-vector 尽可能分类得近一些，将不同说话人的 i-vector 尽可能分得远一些。并且 Dehak 在实验中还发现 i-vector 具有良好的空间方向区分性，即便上 SVM 做区分，也只需要选择一个简单的余弦核就能实现非常好的区分性。

i-vector 在大多数情况下仍然是文本无关声纹识别中表现性能最好的建模框架，学者们后续的改进都是基于对 i-vector 进行优化，包括线性区分分析（Linear DiscriminantAnalysis，LDA），基于概率的线性预测区分分析（Probabilisticlinear Discriminant Analysis，PLDA）甚至是度量学习（Metric Learning）等。

概率线性判别分析(PLDA)是一种信道补偿算法，被用于对 i-vector 进行建模、分类，实验证明其效果最好。因为 i-vector 中，既包含说话人的信息，也包含信道信息，而我们只关心说话人信息，所以才需要做信道补偿。我们假设训练数据语音由 i 个说话人的语音组成，其中每个说话人有 j 段自己不同的语音。那么，我们定义第 i 个人的第 j 条语音为 Xij 。根据因子分析，我们定义 Xij 的生成模型为：

PLDA 模型训练的目标就是输入一堆数据 Xij，输出可以最大程度上表示该数据集的参数θ = [μ,F,G,Σ]。由于我们现在不知道隐藏变量 hi 和 Wij ，所以我们还是使用 EM 算法来进行求解。在 PLDA 中，我们计算两条语音是否由说话人空间中的特征 hi 生成，或者由 hi 生成的似然程度，而不用去管类内空间的差异。下面给出得分公式：

如上公式中，n1 和 n2 分别是两个语音的 i-vector 矢量，这两条语音来自同一空间的假设为 Hs，来自不同的空间的假设为 Hd。其中 p(n1, n2 | hs)为两条语音来自同一空间的似然函数；p(n1 | hd)，p(n2 | hd)分别为 n1 和 n2 来自不同空间的似然函数。通过计算对数似然比，就能衡量两条语音的相似程度。比值越高，得分越高，两条语音属于同一说话人的可能性越大；比值越低，得分越低，则两条语音属于同一说话人的可能性越小。

三、基于深度神经网络的技术框架

随着深度神经网络技术的迅速发展，声纹识别技术也逐渐采用了基于深度神经网络的技术框架，目前有 DNN-iVector-PLDA 和最新的 End-2-End。

1. 基于深度神经网络（DNN）的方法（D-Vector）

特点：DNN 可以从大量样本中学习到高度抽象的音素特征，同时它具有很强的抗噪能力，可以排除噪声对声纹识别的干扰。

在论文《Deep Neural Networks for SmallFootprint Text-Dependent Speaker Verification》中，作者对 DNN 在声纹识别中的应用做了研究。

图六 d-vector

DNN 经过训练，可以在帧级别对说话人进行分类。在说话人录入阶段，使用训练好的的 DNN 用于提取来自最后隐藏层的语音特征。这些说话人特征或平均值，即 d-vector，用作说话人特征模型。在评估阶段，为每个话语提取 d-vector 与录入的说话人模型相比较，进行验证。实验结果表明基于 DNN 的 d-vector 与常用的 i-vector 在一个小的声音文本相关的声纹验证集上相比，具有更良好的性能表现。

深度网络的特征提取层（隐藏层）输出帧级别的说话人特征，将其以合并平均的方式得到句子级别的表示，这种 utterance-level 的表示即深度说话人向量，简称 d-vector。计算两个 d-vectors 之间的余弦距离，得到判决打分。类似主流的概率统计模型 i-vector，可以通过引入一些正则化方法 (线性判别分析 LDA、概率线性判别分析 PLDA 等)，以提高 d-vector 的说话人区分性。

此外，基于 DNN 的系统在噪声环境中更加稳健，并且在低错误拒绝上优于 i-vector 系统。最后，d-vector-SV 系统在进行安静和嘈杂的条件分别以 14％和 25％的相对错误率（EER）优于 i-vector 系统。

2. 端到端深度神经网络（End-to-End）

特点：由神经网络自动提取高级说话人特征并进行分类。

随着端到端技术的不断发展，声纹识别技术也进行了相应的尝试，百度在论文《an End-to-End Neural Speaker Embedding System》中提出了一种端到端的声纹识别系统。

图七 Deep Speaker

Deep Speaker 是一个系统，所以包含的是一个说话人识别的流程。包括：语音前端处理 + 特征提取网络（模型） + 损失函数训练（策略） + 预训练（算法）。

图八 ResBlock

文中设定一个 ResBlock：3*3 的卷积核 + Relu 激活 + 3*3 的卷积核。

ResBlock 最后激活函数的输出：a[L+1] = g ( z[L+1] + a[L] )，残差的核心就体现在这个 +a[L] 了其中，z[L+1] 为在输入数据经过块中的（Cov 、 ReLU 、 Cov）得到的输出。

图九 ResCNN

conv64-s：单纯的卷积层。

卷积核尺寸为 5*5（卷积核实际上是 5*5*c，其中 c 为输入数据的通道数）；个数为 64，也就代表着输出数据的第三维了；步长为 2*2，会改变数据维度的前 2 维，也就是高和宽。

res64：是一个 ResBlock（残差块），并不是一层网络，实际层数是这个 ResBlock 中包含的层数，这里残差块中包含 2 个卷积层：卷积核尺寸 3*3；个数 64；步长为 1*1（也就是上文的 Cov+ReLU+Cov，也就是 2 层，中间激活不算）。后面的乘 3 是指有三个 ResBlock。所以说这个 res64 部分是指经过 3 个 ResBlock，而且每一个 ResBlock 中包含 2 个卷积层，其实是 6 层网络。

Average 层，本来数据是三维的，分别代表（时间帧数 * 每帧特征维度 * 通道数），通道数也就是经过不同方式提取的每帧的特征（Fbank 或 MFCC 这种）。将时间平均，这样一段语音就对应一段特征了，而不是每一帧都对应一段特征。

Affine 层：仿射层，就是将维度 2048 的特征变为 512 维。

ln 层（length normalization layer）：标准化层，特征标准化之后，得到的向量来表示说话者语音。

关于 dim 维度这一列，开始时输入语音数据是三维：（时间帧数 * 每帧特征维度 * 通道数）。本文中，时间帧数根据语音长度可变，每帧特征维度为 64，通道数为 3（代表 Fbank、一阶、二阶）。所以输入维度：时间帧数 * 64 * 3。经过第一层 conv64-s 后：因为卷积层步长 2*2，所以时间帧数和每帧特征维度都减半了，特征维度变为了 32，通道数变为了卷积核个数 64。32*64=2048，也就是 dim 的值。所以，这里的 dim 维度指的是除去时间维的频率特征维度。

训练的时候，使用 Triplet loss 作为损失函数。通过随机梯度下降，使得来自同一个人的向量相似度尽可能大，不是同一个说话者的向量相似度尽可能小。

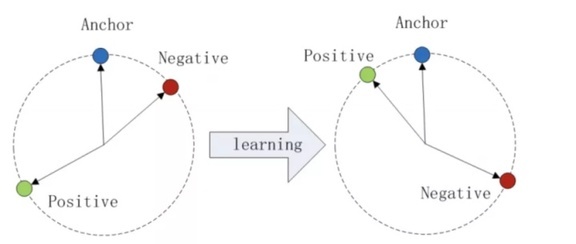

图十 Triplet loss

该论文在三个不同的数据集上演示了 Deep Speaker 的有效性，其中既包括依赖于文本的任务，也包含独立于文本的任务。其中一个数据集 UIDs 包含大约 250,000 个说话人，这是目前所知文献中最大规模的。实验表明 Deep Speaker 的表现显著优于基于 DNN 的 i-vector 方法。

比如，在一个独立于文本的数据集上，Deep Speaker 在说话人验证任务上达到了 1.83% 的等错误率（EER），并且还在有 100 个随机采样的候选者的说话人识别任务上得到了 92.58% 的准确度。相比基于 DNN 的 i-vector 方法，Deep Speaker 的 EER 下降了 50%，准确度提高了 60%。
