Canvas 绘制进度条

作者：cfx

2025-05-13
北京
本文字数：5052 字
阅读完需：约 17 分钟

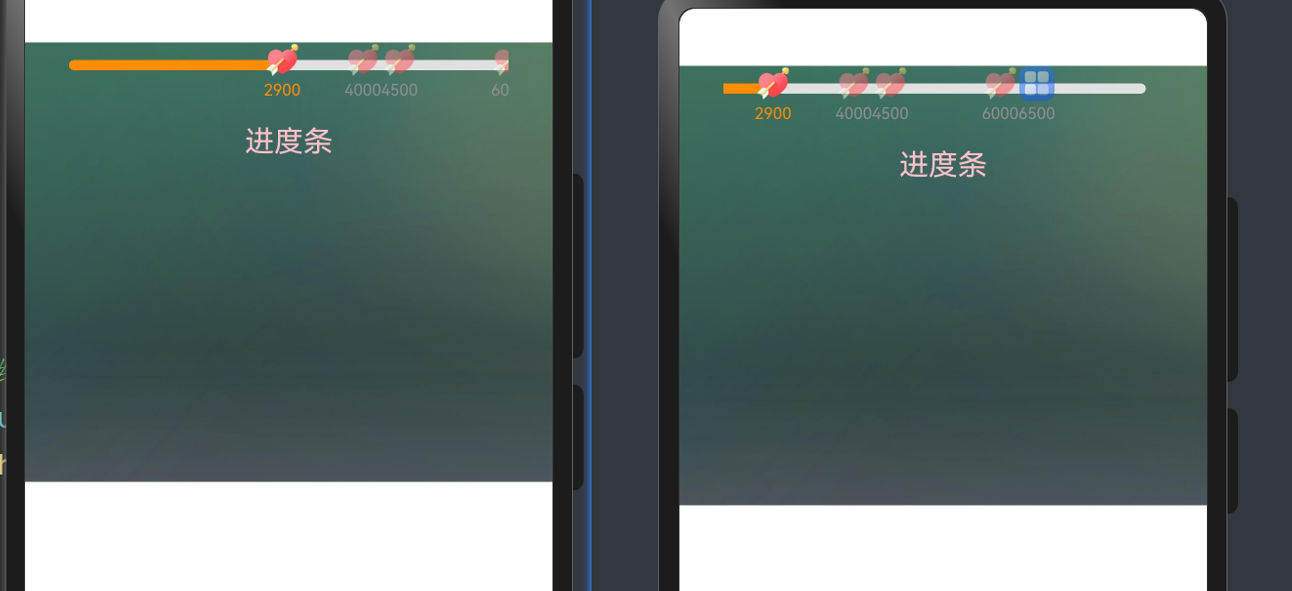

用 Canvas 绘制的灵活性更强大的进度条组件

在现代应用开发中，进度条是一个常见且实用的组件，用于向用户直观展示任务的进展情况。鸿蒙目前虽然已经有了 Progress 组件，但是该组件使用起来有较大局限性，例如将进度条和等级、图片、时间绑定时则无法匹配，类似快递员进度，外卖进度，游戏等级进度，往往伴随着时间，图标等实时的进度标识，Progress，则无法有效的实现该功能，本文将介绍一种使用 Canvas 绘制的进度条组件，相较于传统方式，它具有更强的灵活性与可定制性。

一、组件原理剖析

（一）基本参数设定

进度数值相关：通过@Param currentValue设置当前进度值，默认设为 3000 ，@Param maxValue设置最大进度值，默认 8000 。这两个参数的配合，能精准反映任务完成的比例。
奖励节点设定：@Param rewardPoints是一个数组，存储着如 2900、4000 等奖励节点数值。当进度达到这些节点时，可触发相应奖励机制。与之关联的@Param rewardImages数组，用于存放每个奖励节点对应的图片资源（若未提供，则使用@Param defaultImage指定的默认图片）。
样式参数：@Param progressColor指定进度条有值部分的颜色，默认是橙色（#FF8C00）；@Param progressBackgroundColor设定进度条无值部分的颜色，默认浅灰色（#E0E0E0）。还有如progressWidth（进度条实际宽度，默认 400）、progressHeight（进度条高度，默认 7）等参数，用于控制进度条的尺寸。

（二）Canvas 绘图逻辑

绘制圆角矩形：利用drawRoundRect方法绘制圆角矩形。通过传入起始坐标（x、y）、矩形宽高（width、height）和圆角半径（radius），在 Canvas 上下文context中，按照顺时针顺序，依次绘制矩形的四条边和四个圆角，精确构建进度条的外观。
绘制进度条：在drawProgress方法中，首先清空画布。接着，用progressBackgroundColor填充背景条，再根据当前进度值与最大进度值的比例，使用progressColor绘制进度条部分，实现进度可视化。

（三）奖励图标与数值展示

在DrawProgressBar构建方法中，通过ForEach循环遍历奖励节点数组rewardPoints。对于每个节点，先根据是否有对应的奖励图片资源，选择显示相应图片（并依据当前进度设置透明度），然后在图片下方显示节点数值（根据进度设置颜色），并通过精确的位置计算，确保图标和数值在进度条上的合适位置展示。

二、实际应用场景

（一）任务进度展示

在项目管理应用中，可用于展示任务的完成进度。例如，一个软件开发项目，将不同阶段设置为奖励节点，当开发人员完成相应阶段任务时，进度条推进，同时解锁对应奖励图标，激励开发团队。

（二）学习进度跟踪

在教育类应用里，能跟踪学生的学习进度。比如，将课程章节学习、作业完成等设置为奖励节点，学生每完成一个学习目标，进度条前进，显示学习成果，激发学习动力。

（三）游戏礼包，金币，福利进度

（游戏中与礼包领取进度、金币积累进度、福利获取进度等相关应用）

游戏加载进度展示

在游戏启动、关卡切换或资源预加载时，使用 Canvas 进度条能直观呈现加载进度。比如大型 3D 游戏，启动需加载大量模型、纹理等资源，进度条可告知玩家加载状态，避免等待焦虑。像开放世界游戏，进入新区域时的加载界面，进度条就很实用。

关卡进度追踪（重点应用场景）

用于显示玩家在游戏关卡内的进度，如探索地图的比例、完成任务的阶段等。假设玩家在一个广阔区域冒险，进度条可显示区域探索完成度，激励玩家探索全部内容。

技能冷却计时

游戏中角色释放技能后有冷却时间，进度条可直观展示冷却剩余时长。魔兽类游戏里，英雄技能冷却时，进度条能帮助玩家把握技能释放时机，提升操作精准度。

经验值或任务进度显示（重点应用场景）

玩家积累经验值升级，或完成系列任务时，进度条可展示当前进度。例如游戏中，玩家打怪、做任务获取经验值，进度条显示离下一级还差多少，让玩家明确目标。

游戏内活动进度（重点应用场景）

举办限时活动时，进度条展示活动任务完成进度，如收集特定道具数量、完成指定挑战次数等。刺激玩家参与活动，提升游戏活跃度

三、优势突显

对比原生 Progress

样式定制方面

形状灵活性：鸿蒙Progress组件一般是常规的线性或环形样式。而自定义的 Canvas 进度条，借助drawRoundRect等绘图方法，能轻松绘制出圆角矩形等特殊形状的进度条，甚至可根据游戏美术风格绘制异形进度条，样式更为丰富。
颜色与图案：虽然鸿蒙Progress也能设置颜色等样式，但 Canvas 进度条在颜色设置上更具自由度，可通过代码灵活实现渐变色填充等效果；还能结合游戏主题，在进度条上绘制独特图案，如游戏内的魔法符文等元素。

功能拓展方面

奖励机制融合：游戏中常需要奖励机制激励玩家，自定义 Canvas 进度条可方便地结合rewardPoints（奖励节点）、rewardImages（奖励图片）等参数，在进度达到相应节点时展示奖励图标等，而鸿蒙原生Progress组件没有这类直接集成的奖励关联功能。
动态交互效果：利用 Canvas 的特性，可实现更多动态交互效果，比如进度条在推进过程中，奖励图标逐渐清晰显示等动画效果。相比之下，鸿蒙Progress组件原生的交互效果较为有限。

性能与适配方面

轻量级绘制：在一些对性能要求高的游戏场景中，Canvas 绘制可按需精准控制渲染区域和内容，减少不必要的资源消耗。例如在手机端游戏中，可根据屏幕尺寸灵活调整进度条绘制，避免过度渲染。
多场景适配：对于游戏内各种复杂场景，如不同分辨率的游戏界面、特殊视角的 UI 布局等，自定义 Canvas 进度条能通过代码更灵活地进行适配调整，适配性更强。

（一）高度可定制

开发者可自由设置进度条的颜色、尺寸，以及奖励节点和对应图片等参数，轻松适配不同应用的 UI 风格和业务需求。

（二）视觉效果灵活

借助 Canvas 强大的绘图能力，能实现如圆角矩形等复杂的进度条样式，还可灵活控制奖励图标和数值的展示效果，提升用户体验。

（三）性能表现良好

Canvas 绘图在处理图形渲染时效率较高，能够保证进度条在不同设备和场景下，都能流畅显示，不会过多占用系统资源。这种基于 Canvas 绘制的进度条组件，凭借其灵活的参数设置、独特的绘图逻辑和丰富的展示效果，在各类应用开发中具有广阔的应用前景，能为用户带来更直观、有趣的交互体验。

//图片资源需进行替换@Entry@ComponentV2export struct CustomProgressBar {  // 当前进度值，默认3000  @Param currentValue: number = 3000  // 最大进度值，默认8000  @Param maxValue: number = 8000  // 奖励节点数组，每个节点代表一个奖励点  @Param rewardPoints: number[] = [2900, 4000, 4500, 6000, 8000]  // 奖励图片资源数组，可选，每个节点对应一个图片  @Param rewardImages?: Array<ResourceStr> =    [$r('app.media.ic_love'), $r('app.media.ic_love'), $r('app.media.ic_love'), $r('app.media.ic_love'),]  // 默认奖励图片，当rewardImages未提供时使用  @Param defaultImage?: ResourceStr = $r('app.media.startIcon')  // 进度条有值部分的颜色，默认橙色  @Param progressColor: string = '#FF8C00'  // 进度条无值部分的颜色，默认浅灰色  @Param progressBackgroundColor: string = '#E0E0E0'  // 进度条实际宽度  private progressWidth: number = 400  // 进度条高度  private progressHeight: number = 7  // 奖励图标大小  private iconSize: number = 24  // Canvas上下文  private context: CanvasRenderingContext2D | null = null  // 容器宽度，用于控制可视区域  @Param containerWidth: number = 300  // 奖励图标的宽度，默认24  @Param iconWidth: number = 24  // 奖励图标的高度，默认24  @Param iconHeight: number = 24  // 默认图标的宽度，默认24  @Param defaultIconWidth: number = 24  // 默认图标的高度，默认24  @Param defaultIconHeight: number = 24
  // 绘制圆角矩形的辅助方法  // x, y: 起始坐标  // width, height: 矩形宽高  // radius: 圆角半径  private drawRoundRect(x: number, y: number, width: number, height: number, radius: number) {    if (this.context) {      this.context.beginPath()      // 从左上角开始，顺时针绘制      this.context.moveTo(x + radius, y) // 左上角圆弧起点      this.context.lineTo(x + width - radius, y) // 上边      this.context.arcTo(x + width, y, x + width, y + radius, radius) // 右上角圆弧      this.context.lineTo(x + width, y + height - radius) // 右边      this.context.arcTo(x + width, y + height, x + width - radius, y + height, radius) // 右下角圆弧      this.context.lineTo(x + radius, y + height) // 下边      this.context.arcTo(x, y + height, x, y + height - radius, radius) // 左下角圆弧      this.context.lineTo(x, y + radius) // 左边      this.context.arcTo(x, y, x + radius, y, radius) // 左上角圆弧      this.context.closePath()    }  }
  @Builder  DrawProgressBar() {    Scroll() {      Stack() {        // 进度条画布，位于底层        Canvas(this.context)          .width(this.progressWidth)          .height(this.progressHeight)          .position({ x: 0, y: Math.max(this.iconHeight, this.defaultIconHeight) / 2 })          .onReady(() => {            this.drawProgress()          })
        // 奖励图标和数值，位于上层        ForEach(this.rewardPoints, (point: number, index) => {          Column() {            // 显示奖励图标，根据进度设置透明度            if (this.rewardImages?.[index]) {              Image(this.rewardImages[index])                .width(this.iconWidth)                .height(this.iconHeight)                .opacity(this.currentValue >= point ? 1 : 0.5)            } else if (this.defaultImage) {              Image(this.defaultImage)                .width(this.defaultIconWidth)                .height(this.defaultIconHeight)                .opacity(this.currentValue >= point ? 1 : 0.5)            }            // 显示节点数值，根据进度设置颜色            Text(point.toString())              .fontSize(11)              .fontColor(this.currentValue >= point ? '#FF8C00' : '#8E8E8E')              .margin({ top: 2 })          }          .position({            x: (point / this.maxValue) * this.progressWidth - Math.max(this.iconWidth, this.defaultIconWidth) / 2,            y: 0          })          .alignItems(HorizontalAlign.Center)        })      }      .width(this.progressWidth + Math.max(this.iconWidth, this.defaultIconWidth)) // 增加宽度以确保最后一个节点完全显示      .height(Math.max(this.iconHeight, this.defaultIconHeight) + this.progressHeight + 15)      .padding({ right: Math.max(this.iconWidth, this.defaultIconWidth) }) // 添加右侧内边距    }    .scrollable(ScrollDirection.Horizontal)    .scrollBar(BarState.Off)    .width(this.containerWidth)  }
  // 绘制进度条  private drawProgress() {    if (this.context) {      // 清空画布      this.context.clearRect(0, 0, this.progressWidth, this.progressHeight)
      // 绘制背景条（使用backgroundColor）      this.context.fillStyle = this.progressBackgroundColor      this.drawRoundRect(0, 0, this.progressWidth, this.progressHeight, this.progressHeight / 2)      this.context.fill()
      // 绘制进度条（使用progressColor）      const progress = Math.min(this.currentValue / this.maxValue, 1)      this.context.fillStyle = this.progressColor      this.drawRoundRect(0, 0, this.progressWidth * progress, this.progressHeight,        this.progressHeight / 2)      this.context.fill()    }  }
  // 组件初始化时创建Canvas上下文  aboutToAppear() {    this.context = new CanvasRenderingContext2D()  }
  // 构建组件  build() {    Column() {      this.DrawProgressBar()    }    .width('100%')    .alignItems(HorizontalAlign.Center)  }}
