本文由携程技术 Butters 分享，原题“干货 | 日均流量 200 亿，携程高性能全异步网关实践”，下文有修订和重新排版。

1、引言

本文分享的是携程 API 网关全异步改造的实践分享，包括从 Zuul 1.0 同步架构升级为基于 Netty 的全异步架构，通过 RxJava 实现业务流程异步化，结合流式转发、ZGC 等技术显著提升性能，并构建控制面实现多协议统一治理与模块化编排。

2、作者介绍

Butters：携程软件技术专家，专注于网络架构、API 网关、负载均衡、Service Mesh 等领域。

3、专题目录

本文是专题系列文章的第 13 篇，总目录如下：

《长连接网关技术专题(一)：京东京麦的生产级 TCP 网关技术实践总结》

《长连接网关技术专题(二)：知乎千万级并发的高性能长连接网关技术实践》

《长连接网关技术专题(三)：手淘亿级移动端接入层网关的技术演进之路》

《长连接网关技术专题(四)：爱奇艺 WebSocket 实时推送网关技术实践》

《长连接网关技术专题(五)：喜马拉雅自研亿级 API 网关技术实践》

《长连接网关技术专题(六)：石墨文档单机 50 万 WebSocket 长连接架构实践》

《长连接网关技术专题(七)：小米小爱单机 120 万长连接接入层的架构演进》

《长连接网关技术专题(八)：B 站基于微服务的 API 网关从 0 到 1 的演进之路》

《长连接网关技术专题(九)：去哪儿网酒店高性能业务网关技术实践》

《长连接网关技术专题(十)：百度基于 Go 的千万级统一长连接服务架构实践》

《长连接网关技术专题(十一)：揭秘腾讯公网 TGW 网关系统的技术架构演进》

《长连接网关技术专题(十二)：大模型时代多模型 AI 网关的架构设计与实现》

《长连接网关技术专题(十三)：基于 Netty 的携程高性能网关异步改造实践》（* 本文）

4、技术背景

与许多公司一样，携程 API 网关也是同微服务架构一起引入的基础设施，最早版本发布于 2014 年。随着服务化在公司的快速推进，网关逐渐成为应用暴露到外网的标准方案。后来的“ALL IN 无线”、国际化、异地多活等，网关跟随着公司公共业务与基础架构共同演进。

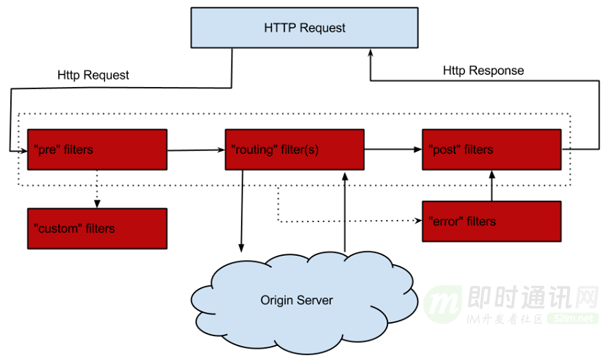

技术方案上，公司微服务早期发展受 NetflixOSS 影响较深，网关方面最早也是参考了 Zuul 1.0 进行的二次开发。

核心可概括为四点：

• 1）server 端：Tomcat NIO + AsyncServlet；

• 2）业务流程：独立线程池，分阶段的责任链模式；

• 3）client 端：Apache HttpClient，同步调用；

• 4）核心组件：Archaius（动态配置客户端），Hystrix（熔断限流），Groovy（热更新支持）。

众所周知，同步调用阻塞线程，系统吞吐受 IO 影响大。作为行业先驱，Zuul 在设计上也考虑到了这点——通过引入 Hystrix，资源隔离配合限流，将故障（慢 IO）框在一定范围内；配合熔断策略，可提前释放部分线程资源；最终达到局部异常不影响全局的目的。

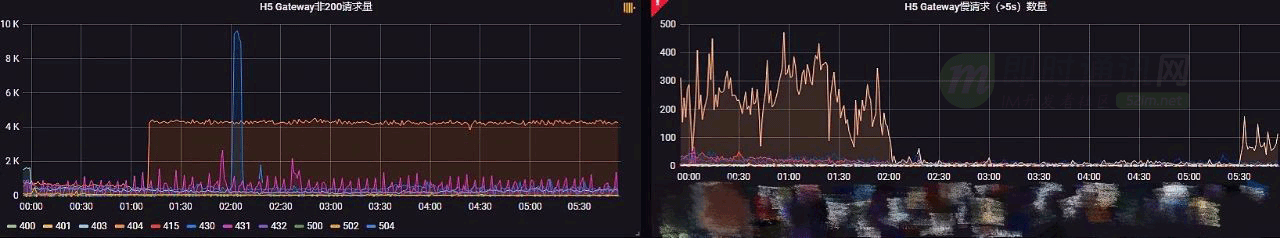

但随着公司业务的发展，上述策略效果逐渐减弱。

主要原因在于两方面的变动：

• 1）业务出海：网关作为海外接入层，部分流量需转回国内，慢 IO 成为常态；

• 2）服务规模增长：局部异常常态化，加上微服务异常扩散的特性，线程池可能长期处于亚健康状态。

全异步改造是携程 API 网关近年的一项核心工作点，本文也将由此展开，聊一聊我们在网关方面的工作与实践。重点包括：性能优化、业务形态、技术架构、治理经验等。

5、高性能网关核心设计 1：异步流程设计

全异步 = server 端异步 + 业务流程异步 + client 端异步

对于 server 与 client 端，我们选择了Netty框架，NIO/Epoll + Eventloop 本身就是事件驱动的设计。

改造核心在于业务流程的异步化，常见异步场景包括：

• 1）业务 IO 事件：如请求校验、身份认证，涉及远程调用；

• 2）自身 IO 事件：如读取到了报文的前 xx 字节；

• 3）请求转发：包括 TCP 连接，HTTP 请求。

经验上，异步编程相比同步在设计、读写上都会困难一些。

所谓的困难，一般包括：

• 1）流程设计 &状态转换；

• 2）异常处理，包括常规异常与超时；

• 3）上下文传递，包括业务上下文与 trace log；

• 4）线程调度；

• 5）流量控制。

尤其在 Netty 上下文内，对 ByteBuf 生命周期设计的不完善，很容易造成内存泄漏。围绕这些问题，我们设计了对应外围框架，最大努力对业务代码抹平同步/异步差异，方便开发；同时默认兜底与容错，保证程序整体安全。工具上借助了 RxJava，主要流程如下图所示。

Maybe：

• 1）RxJava 内置容器类，标识正常结束、有且仅有一个对象返回、异常三种状态；

• 2）响应式，方便整体状态机设计，自带异常处理、超时、线程调度等封装；

• 3）Maybe.empty()/Maybe.just(T)，适用同步场景；

• 4）工具类 RxJavaPlugins，方便切面逻辑封装。

Filter：

• 1）代表一块独立的业务逻辑，同步 &异步业务统一接口，返回 Maybe；

• 2）异步场景（如远程调用）统一封装，如涉及线程切换，通过 maybe.obesrveOn(eventloop)切回；

• 3）异步 filter 默认增加超时，并按弱依赖处理，忽略错误。

public interface Processor<T> {

ProcessorType getType(); int getOrder(); boolean shouldProcess(RequestContext context); //对外统一封装为 Maybe Maybe process(RequestContext context) throws Exception;

}

public abstract class AbstractProcessor implements Processor {

//同步&无响应，继承此方法
//场景：常规业务处理
protected void processSync(RequestContext context) throws Exception {}


//同步&有响应，继承此方法，健康检测
//场景：健康检测、未通过校验时的静态响应
protected T processSyncAndGetReponse(RequestContext context) throws Exception {
    process(context);
    return null;
};


//异步，继承此方法
//场景：认证、鉴权等涉及远程调用的模块
protected Maybe processAsync(RequestContext context) throws Exception

{

    T response = processSyncAndGetReponse(context);
    if (response == null) {
        return Maybe.empty();
    } else {
        return Maybe.just(response);
    }
};


@Override
public Maybe process(RequestContext context) throws Exception {
    Maybe<T> maybe = processAsync(context);
    if (maybe instanceof ScalarCallable) {
        //标识同步方法，无需额外封装
        return maybe;
    } else {
        //统一加超时，默认忽略错误
        return maybe.timeout(getAsyncTimeout(context), TimeUnit.MILLISECONDS,
                Schedulers.from(context.getEventloop()), timeoutFallback(context));
    }
}


protected long getAsyncTimeout(RequestContext context) {
    return 2000;
}


protected Maybe<T> timeoutFallback(RequestContext context) {
    return Maybe.empty();
}

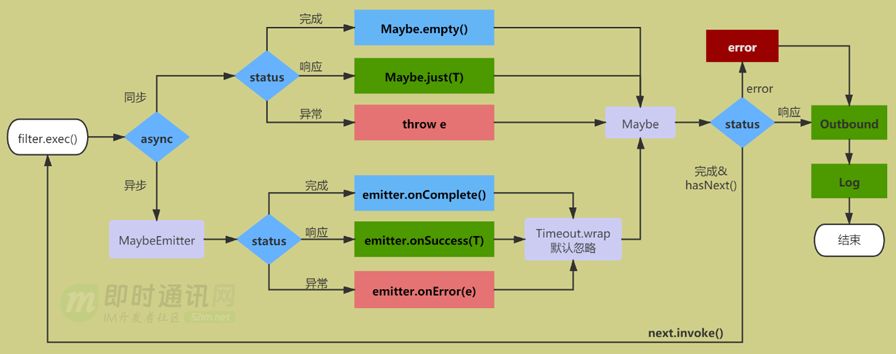

整体流程：

• 1）沿用责任链的设计，分为 inbound、outbound、error、log 四阶段；

• 2）各阶段由一或多个 filter 组成；

• 3）filter 顺序执行，遇到异常则中断，inbound 期间任意 filter 返回 response 也触发中断。

public class RxUtil{

  //组合某阶段（如Inbound）内的多个filter（即Callable<Maybe<T>>）
  public static  Maybe concat(Iterable
      Iterator
      while (sources.hasNext()) {
          Maybe<T> maybe;
          try {
              maybe = sources.next().call();
          } catch (Exception e) {
              return Maybe.error(e);
          }
          if (maybe != null) {
              if (maybe instanceof ScalarCallable) {
                  //同步方法
                  T response = ((ScalarCallable<T>)maybe).call();
                  if (response != null) {
                      //有response，中断
                      return maybe;
                  }
              } else {
                  //异步方法
                  if (sources.hasNext()) {
                      //将sources传入回调，后续filter重复此逻辑
                      return new ConcattedMaybe(maybe, sources);
                  } else {
                      return maybe;
                  }
              }
          }
      }
      return Maybe.empty();
  }

}

public class ProcessEngine{

  //各个阶段，增加默认超时与错误处理
private void process(RequestContext context) {
      List<Callable<Maybe<Response>>> inboundTask = get(ProcessorType.INBOUND, context);
      List<Callable<Maybe<Void>>> outboundTask = get(ProcessorType.OUTBOUND, context);
      List<Callable<Maybe<Response>>> errorTask = get(ProcessorType.ERROR, context);
      List<Callable<Maybe<Void>>> logTask = get(ProcessorType.LOG, context);


     RxUtil.concat(inboundTask) //inbound阶段
          .toSingle() //获取response
          .flatMapMaybe(response -> {
              context.setOriginResponse(response);
              return RxUtil.concat(outboundTask);
          }) //进入outbound
          .onErrorResumeNext(e -> {
              context.setThrowable(e);
              return RxUtil.concat(errorTask).flatMap(response -> {
                  context.resetResponse(response);
                  return RxUtil.concat(outboundTask);
              });
          }) //异常则进入error，并重新进入outbound
          .flatMap(response -> RxUtil.concat(logTask)) //日志阶段
          .timeout(asyncTimeout.get(), TimeUnit.MILLISECONDS, Schedulers.from(context.getEventloop()),
                  Maybe.error(new ServerException(500, "Async-Timeout-Processing"))
          ) //全局兜底超时
          .subscribe( //释放资源
                  unused -> {
                      logger.error("this should not happen, " + context);
                      context.release();
                  },
                  e -> {
                      logger.error("this should not happen, " + context, e);
                      context.release();
                  },
                  () -> context.release()
          );
  }

}

6、高性能网关核心设计 2：流式转发 &单线程

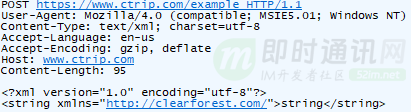

以 HTTP 为例，报文可划分为 initial line/header/body 三个组成部分：

在携程，网关层业务不涉及 body。因为无需全量存，所以解析完 header 后可直接进入业务流程。

于此同时，如果接收到 body 部分：

• 1）若已向 upstream 转发请求，则直接转发；

• 2）否则需要将其暂存，待业务流程处理完毕，同 initial line/header 一并发送；

• 3）对 upstream 端响应的处理方式亦然。

对比完整解析 HTTP 报文的方式，这样处理：

• 1）更早进入业务流程，意味着 upstream 更早接收到请求，能有效降低网关这层引入的延迟；

• 2）body 生命周期被压缩，可降低网关自身的内存开销。

虽说提升了性能，但流式的方式也极大提升了整个流程的复杂度

非流式场景下，Netty Server 端编解码、入向业务逻辑、Netty Cerver 端编解码、出向业务逻辑，各子流程相互独立，各自处理完整的 HTTP 对象。

采取流式后，请求则可能同时处于多流程内，引入的困难可归纳为以下三点：

• 1）线程安全问题：不同流程若采用不同线程，会涉及上下文的并发修改；

• 2）多阶段联动：比如 Netty Server 请求接收一半遇到了连接中断，此时已经连上了 upstream，那么 upstream 侧的协议栈是走不完的，也必须随之关闭连接；

• 3）边缘场景处理：比如 upstream 在请求未完整发送情况下返回了 404/413，是选择继续发送、走完协议栈、让连接能够复用，还是选择提前终止流程，节约资源，但同时放弃连接？再比如，upstream 已收到请求但未响应，此时 Netty Server 突然断开，Netty Client 是否也要随之断开？等等。

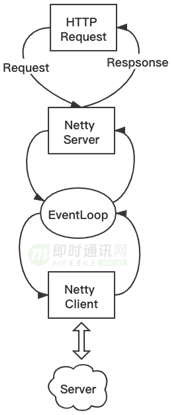

针对这些场景，我们采用了单线程的方式，核心设计：

• 1）上线文绑定 Eventloop，Netty Server/业务流程/Netty Client 在同个 eventloop 执行；

• 2）异步 filter 如因 IO 库的关系，必须使用独立线程池，那在后置处理上必须切回；

• 3）流程内资源做必要的线程隔离（如连接池）。

采用单线程的好处：

• 1）杜绝了并发问题，在多阶段联动、边缘场景问题处理时，整个系统也处于确定的状态下，有效降低了开发难度与风险；

• 2）减少线程切换，一定程度上也能够提升性能。

与之相对的，因为 worker 线程数较少（一般等于 CPU 核数），eventloop 内必须完全杜绝 IO 操作，否则将对系统吞吐造成毁灭性打击。

7、高性能网关核心设计 3：其他优化

内部变量懒加载：针对请求的 cookie/query 等字段，如无必要，不提前进行字符串解析

堆外内存 &零拷贝：结合前文流式转发的设计，进一步降低系统内存开销

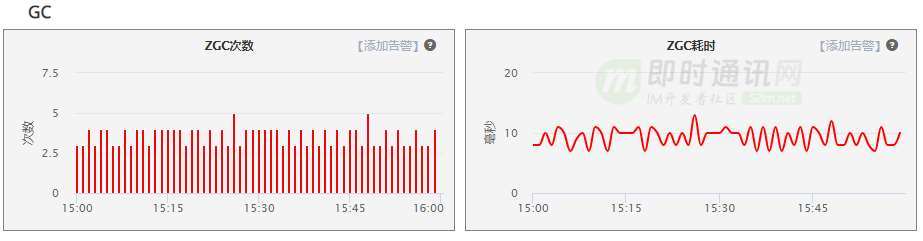

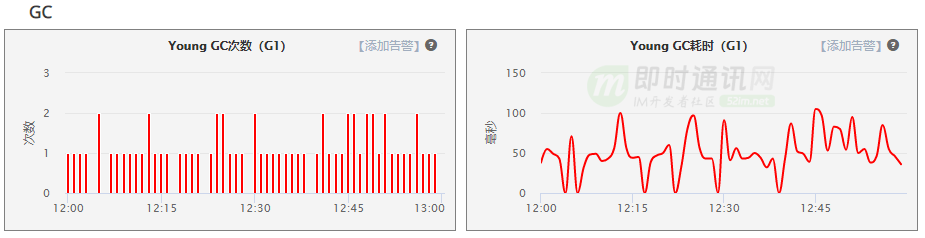

ZGC：项目因 TLSv1.3 而引入了 JDK11（JDK8 支持相对较晚，8u261 版本，2020.7.14），自然也对新一代的 GC 算法进行了尝试，实际表现也确实不负盛名。除 CPU 占用有少量提升，整体 GC 耗时下降非常明显。

定制的 HTTP 编解码：HTTP 的悠久历史，加之协议自身的开放性，催生了许多“坏实践”，轻则影响成功率，重则威胁网站安全，举两个例子：

流量治理：诸如请求体过大（413）、uri 过长（414）、非 ASCII 字符（400）等问题，一般 WebServer 会选择直接拒绝并返回对应状态码。由于直接跳过了业务流程，这类问题在统计、服务定为、排障上都会比较麻烦。扩展编解码，让问题请求也能够走完路由流程，可以帮助解决非标流量的治理问题。

请求过滤：如 request smuggling（Netty 4.1.61.Final 修复，2021.3.30 发布）。扩展编解码，增加自定义的校验逻辑，让安全补丁能够更快落地。

8、网关业务形态

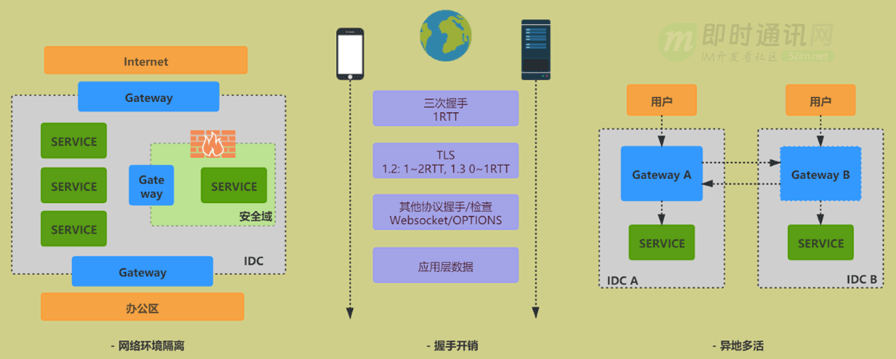

作为独立、统一的入向流量收口点，网关对公司的价值主要体现在三方面：

• 1）解耦不同网络环境：典型场景包括内网 &外网、生产环境 &办公区、IDC 内部不同安全域、专线等；

• 2）天然的公共业务切面：包括安全 &认证 &反爬、路由 &灰度、限流 &熔断 &降级、监控 &告警 &排障等；

• 3）高效、灵活的流量控制。

这里展开讲几个细分场景。

私有协议：

• 1）在收口的客户端（APP），由框架层拦截用户发起的 HTTP 请求，通过私有协议（SOTP）的方式发往服务端；

• 2）选址方面：①通过服务端下发 IP，杜绝 DNS 劫持；②连接预热；③自定义的选址策略，可依据网络质量、环境等自行切换；

• 3）交互方式上：①更加轻量的协议体；②统一加密 &压缩 &多路复用；③协议在入口处由网关统一转换，对业务透明。

链路优化：核心是引入接入层，让远距离用户就近访问，缓解握手开销过大的问题。同时，因为接入层与 IDC 是可控的两端，网络链路选择、协议交互模式上都有更大的优化空间。

异地多活：区别于按比例分配、就近访问策略等，异地多活模式下，网关（接入层）需按照业务维度的 shardingKey 进行分流（如 userId），防止底层数据冲突。

9、网关治理概述

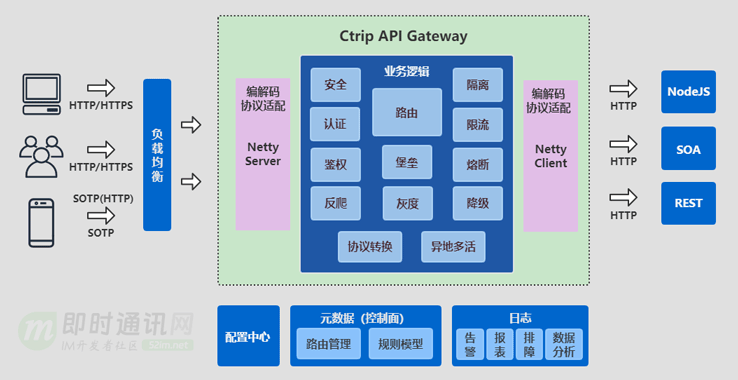

下图总结了线上网关的工作状态：

横向对应我们的业务流程：不同渠道（APP、H5、小程序、供应商）、不同协议（HTTP、SOTP）的流量经由负载均衡打到网关，经过系列业务逻辑的处理，最终转发至后端服务。经历了第二章的改造后，横向业务在性能、稳定性上都得到了较好的提升。

另一方面：由于多渠道/协议的存在，线上网关按业务划分，进行了独立集群的部署。业务差异（路由数据、功能模块）早期通过独立代码分支管理，随着分支数的增加，整体的运维复杂度越来越高。系统设计中，复杂度往往也意味着风险。如何对多协议、多角色的网关实施统一治理，如何以较低的成本，快速为新业务搭建定制化网关，成为了我们后一阶段的工作重心。

解决方案也比较直观地在图中画了出来：

• 1）是协议上兼容处理，让线上代码跑在一套框架下；

• 2）是引入控制面，对线上网关的差异特性进行统一管理。

10、网关治理能力 1：多协议兼

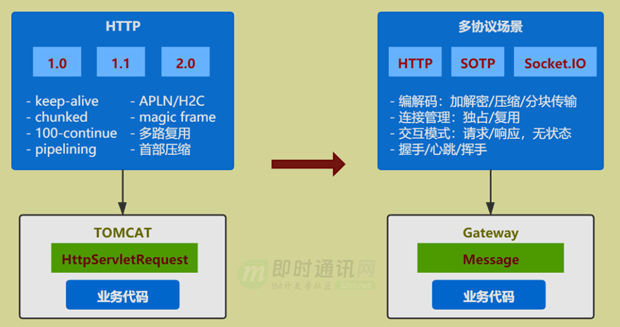

协议兼容的做法并不新鲜，整体可以参考 Tomcat 对 HTTP/1.0、HTTP/1.1、HTTP/2.0 的抽象。HTTP 自身虽然在各个版本内新增了大量 feature，但我们在做业务开发时通常感知不到这些，核心在于 HttpServletRequest 接口的抽象。

在携程，网关面对的都是请求—响应模式的无状态协议，报文组成上也可以划分为元数据、扩展头、业务报文三部分，因此可以比较方便地进行类似的尝试。

对应工作可以用以下两点概括：

• 1）协议适配层：用于屏蔽不同协议的编解码、交互模式、对 TCP 连接的处理等；

• 2）定义通用中间模型与接口：业务面向中间模型与接口编程，更好地聚焦到协议对应的业务属性上去。

11、网关治理能力 2：路由模块

路由模块是控制面的两个主要组成部分之一。

除了管理网关—服务间的映射关系，服务本身可以用以下模型概括：

{

  //匹配方式
  "type": "uri",


  //HTTP默认采用uri前缀匹配，内部通过树结构寻址；私有协议（SOTP）通过服务唯一标识定位。
  "value": "/hotel/order",
  "matcherType": "prefix",


  //标签与属性
  //用于portal端权限管理、切面逻辑运行（如按核心/非核心）等
  "tags": [
      "owner_admin",
      "org_framework",
      "appId_123456"
  ],
  "properties": {
      "core": "true"
  },


//endpoint信息
  "routes": [{
      //condition用于二级路由，如按app版本划分、按query重分配等
      "condition": "true",
      "conditionParam": {},
      "zone": "PRO",


      //具体服务地址，权重用于灰度场景
      "targets": [{
          "url": "http://test.ctrip.com/hotel",
          "weight": 100
      }
    ]
  }]

}

12、网关治理能力 3：模块编排

模块编排是控制面的另一项核心部分。

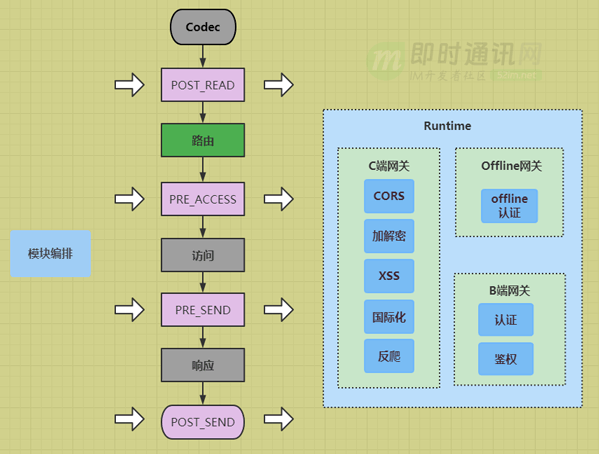

我们在网关处理流程内预留了多个阶段（上图中用粉色标记）。除开熔断、限流、日志等通用功能，运行时不同网关所需执行的业务功能由控制面统一下发。功能本身在网关内部有独立的代码模块，控制面额外定义了功能对应的执行条件、参数、灰度比例、错误处理方式等。这种编排方式也在侧面保证了模块间的解耦。

{

  //模块名称，对应网关内部某个具体模块
  "name": "addResponseHeader",


  //执行阶段
  "stage": "PRE_RESPONSE",


  //执行顺序
  "ruleOrder": 0,


  //灰度比例
  "grayRatio": 100,


  //执行条件
  "condition": "true",
  "conditionParam": {},


  //执行参数
  //大量${}形式的内置模板，用于获取运行时数据
  "actionParam": {
    "connection": "keep-alive",
    "x-service-call": "${request.func.remoteCost}",
    "Access-Control-Expose-Headers": "x-service-call",
    "x-gate-root-id": "${func.catRootMessageId}"
  },


  //异常处理方式，可以抛出或忽略
  "exceptionHandle": "return"

}

13、本文小结

网关长期以来都是各类技术交流平台上的热点，方案也非常丰富：发展早、易上手的 Zuul1.0、高性能的 Nginx、集成度高的 SpringCloud Gateway、如日中天的 Istio 等等。最终决定选型的还是各公司自身的业务背景与技术生态。也正因此，在携程我们选择了自研的道路。

技术不断发展，我们也在持续探索，公共网关同业务网关的关系、新协议的落地（HTTP3）、与 ServiceMesh 的关系等等，真诚欢迎有兴趣的同学一起参与讨论。（本文已同步发布于：http://www.52im.net/thread-4854-1-1.html）
