CST 如何理解和设置频域 F-solver 频点

经常有 CST 软件的用户搞不清楚这个频域求解器的界面，尤其是频点列表的设置，其实帮助文档里面都写了：

先解释最特殊的一个:

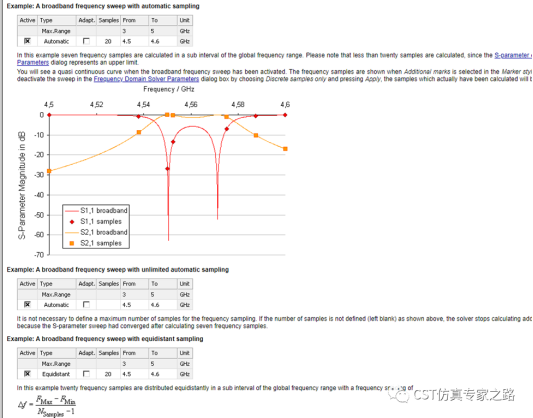

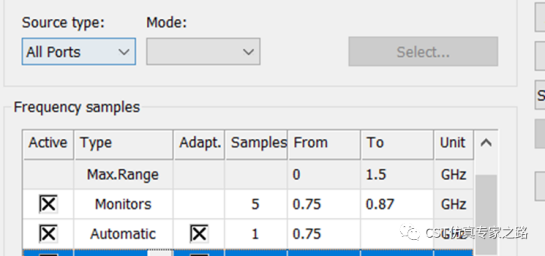

举例 1：Adap.

这个是 Active 和 Adapt.两个都打叉的 Automatic，意思是启用自动选择的频点用于网格自适应。Samples 是 1，所以自动选择一个频点；From 和 To 都空白，所以选择的是最大频率 1.5GHz。也就是说，这样设置 CST 软件的话，四面体网格的自适应加密会发生在 1.5GHz。

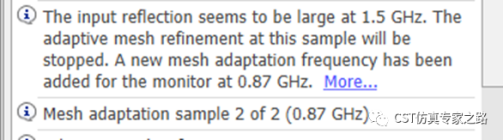

这里要注意的就是，有时候最高点频率 S11 比较大，这样能量不能很好的进入结构，自适应网格加密效果不好，所以求解器可能会重新选择自适应频点：

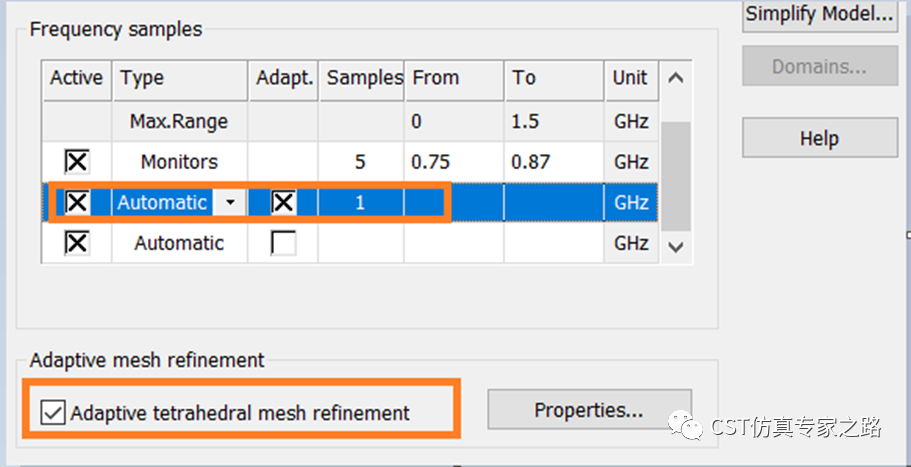

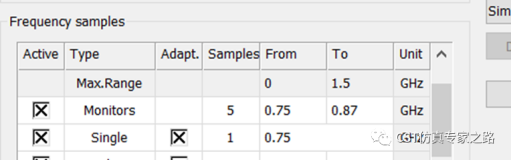

清楚了这些，这里我们就可以手动设置 CST 软件里这个网格自适应频率，一般可以放在工作频率，像这样：

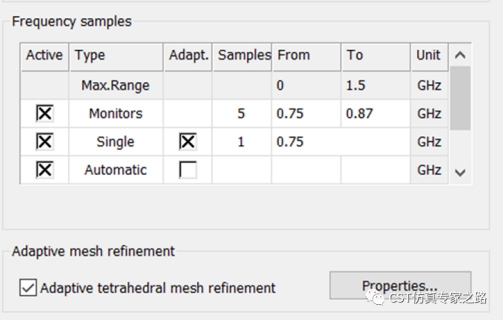

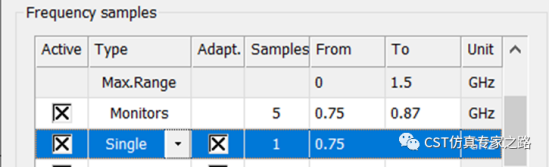

那么除了最高频率自动自适应，还会自适应在 0.75GHz，这样能够保证我们工作频率网格的精确度。再不行就把 Automatic 改成 Single，这样就确定是 1 个工作频点的自适应网格：

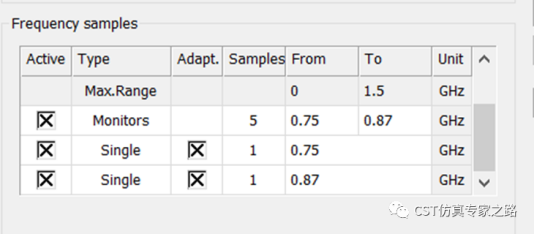

或者两个手动频点，比如适合双带滤波器这样的应用：

解释完网格，下面我们看频点。

举例 2：GP+Automatic

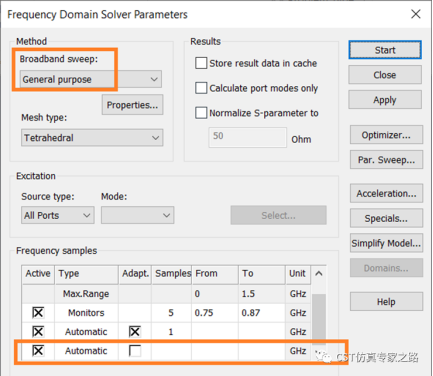

这个是最常见的情况，General purpose 我们有时候也简写成 GP，这时的 Automatic（不勾选网格自适应）就是自动宽带扫频。计算频点的个数和位置是求解器自己决定的，一般都是智能跳频计算，不是等距的。

所以仿真所用时间（计算多个频点）完全取决于结构属性；若谐振较多，则所需计算频点数较多，谐振附近采样较多。具体频点计算需要看 log，或结果中选择 marks 来看。 比如共计算了 10 个点：

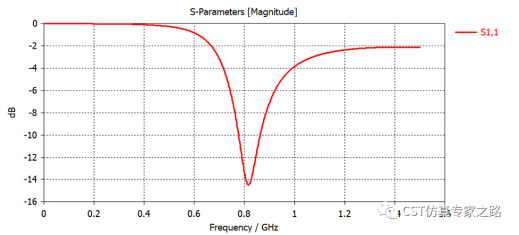

S 参数乍一看看不到频点：

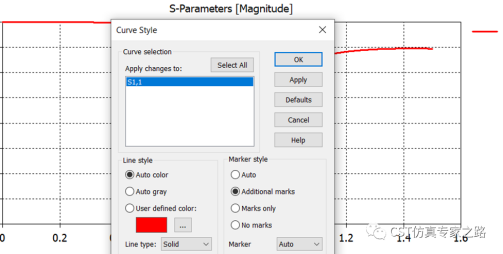

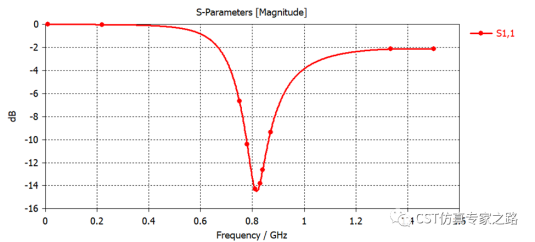

加上 marks：

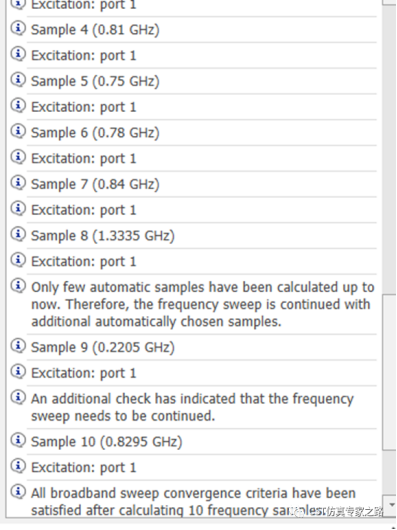

可见计算的十个点：

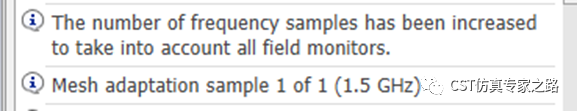

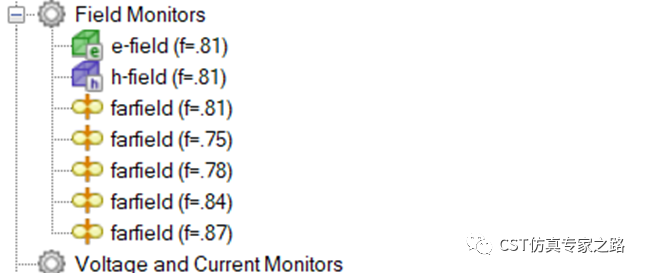

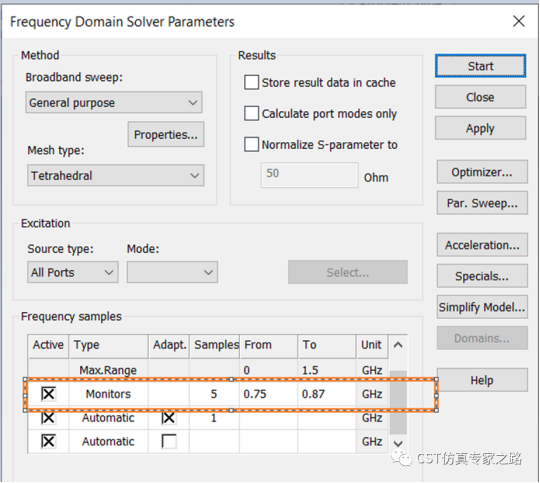

注意，这个截图中，求解器检测到 5 个监视器频点，所以这 5 个频点是一定在最终扫频的频点列表中的，也就是说，我们没开始仿真就应该知道他会最少算 5 个频点。

再换句话说，万一用户的监视器设置的刚刚好，求解器一看，哎哟，这几个点算出来的宽带结果相当不错，满足收敛要求，不用自动加更多频点了，那就直接结束 CST 软件的仿真了。不是有句话么，频点选的好，老公回家早。

举例 3：GP+Equidistant

如果我们不用自动，可以用 CST 软件手动设定等距离的一些频点：

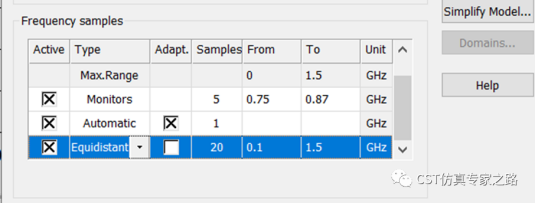

加上监视器的 5 个，这样结果中应该有 20-25 个频点，取决于监视器频点和这 20 个频点有没有重复：

这个是上个世纪传统的频域仿真设置方法，有智能跳频就很少用这个了。

举例 4：GP+Automatic+Single

这个比较推荐，因为又利用智能跳频，又保证用户想要的频点和自适应（这不就基本是默认么。。。）

举例 5：GP+Logarithmic

对数采样，个人觉得还不如等距采样加几个低频采样，或者默认的自动采样效果好。

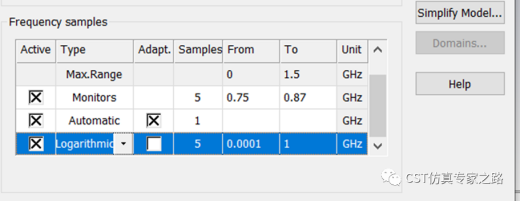

若设置如下，则计算 0.0001、0.001、0.01、0.1 和 1GHz 5 个频点，加上监视器，一共应该是 10 个频点。

举例 6：Fast Reduced Order

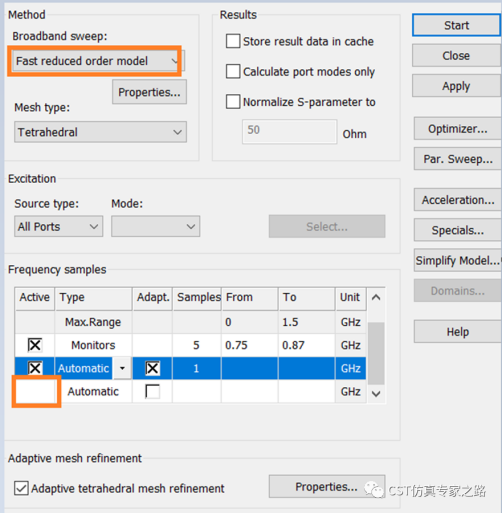

这个和 GP 不同，不是算频点，所以可见没有自动扫频了：

结果中也没有采样频点：

这个是用少量的系统函数表示整个宽带结果，有的时候效率很高。

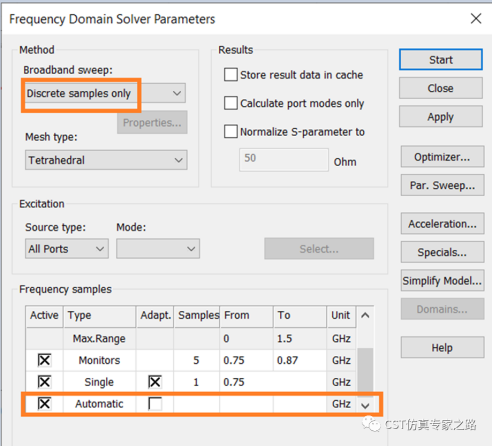

举例 7：Discrete samples only

以上都是一个频段的结果，要么就是一些频点插值（GP），要么就是表达式模型（FRO）。这里还有一个求解方式，就是单算频点。

可如果这时候选择 automatic，这就比较惨了，可能算上几千个频点，坐等 BBQ 吧~~谁让我们都选了离散频点模式却不定义频点呢。

所以自己定义几个频点计算，或者有了监视器干脆就算这几个监视器频率就完了，最多保留一个自适应网格：

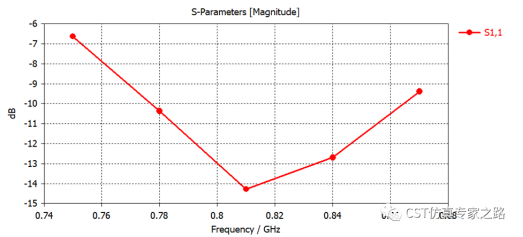

至于这样得到的离散 S 参数结果嘛。。。可有可无吧：
