CST 热仿真 THs 求解器 -- 同轴连接器

作者:思茂信息
  • 2025-06-23
    广东
  • 本文字数:474 字

    阅读完需:约 2 分钟

CST热仿真THs求解器--同轴连接器

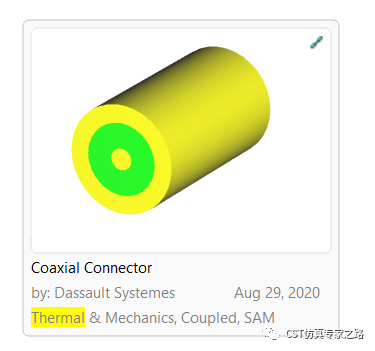

这一期我们看一下 CST 自带的热仿真案例,同轴连接器。

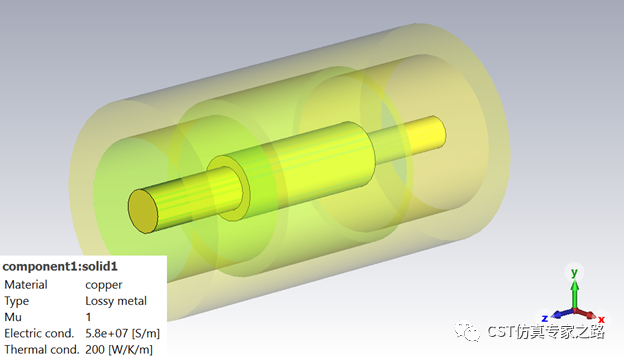

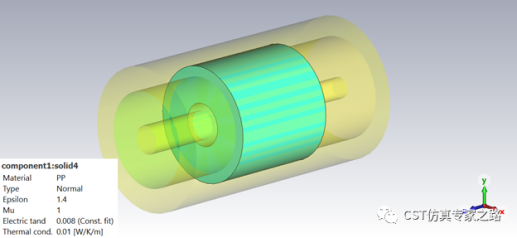

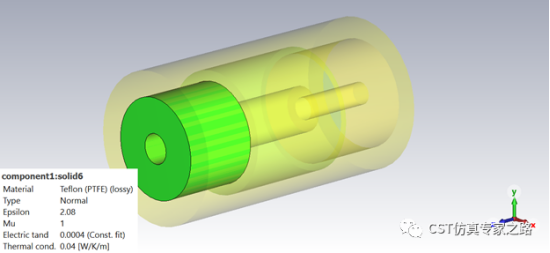

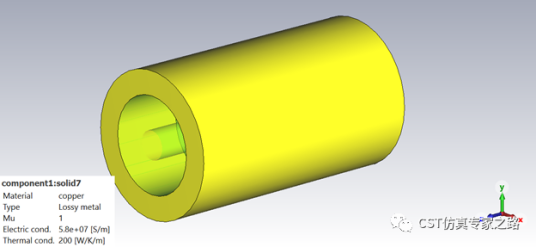

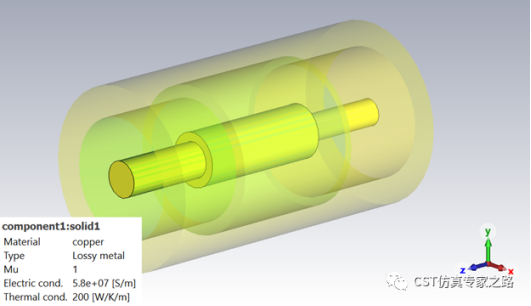

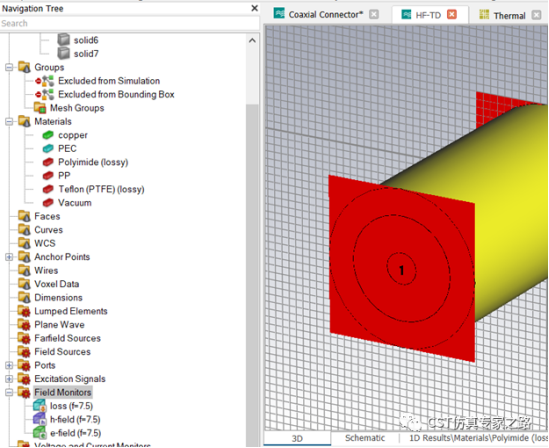

首先查看模型结构和材料,可见热传导都已定义,有且只有热传导,所以可以预测热仿真将用 THs 或 Tht 直接计算热传导。连接器并不对称,Z-方向的 solid2 和中部的 solid4 损耗角相对较高(0.003 和 0.008),可预测此处功耗更多,温度可能更高。

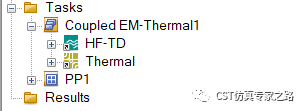

进入 schematic,查看更多任务设置,一个 EM-Thermal Coupling(uni directional

)的任务已生成。

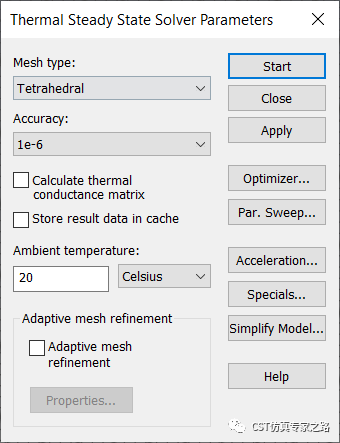

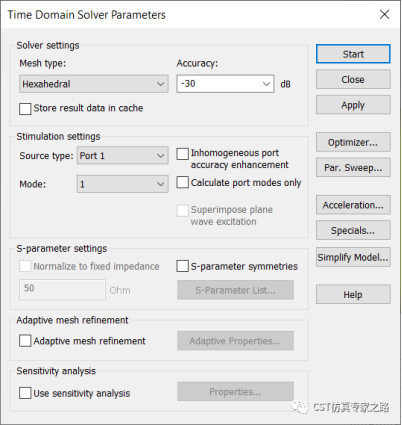

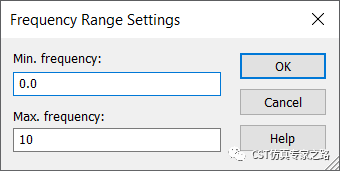

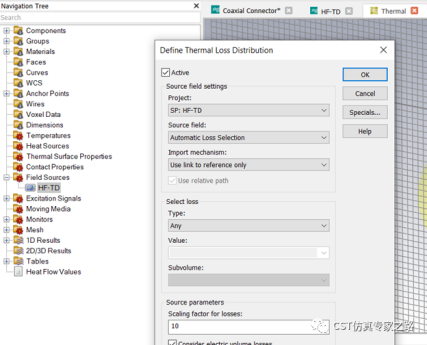

进入子任务查看频率,监视器,激励情况,放大倍数等等。

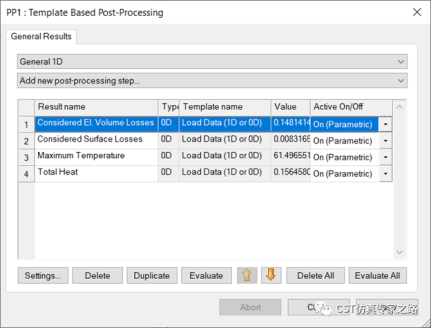

已添加一些 Load 1D Data 后处理任务(PP1)。

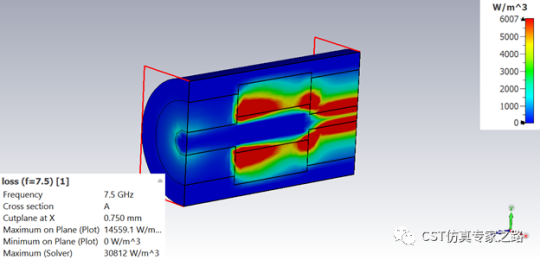

到这差不多就明白这个案例要做什么了,用默认 0.5W(RMS)激励端口 1,电磁仿真 0-10GHz,取 7.5GHz 的损耗,扩大 10 倍(模拟激励 5W)。

点击 Update 更新所有任务。

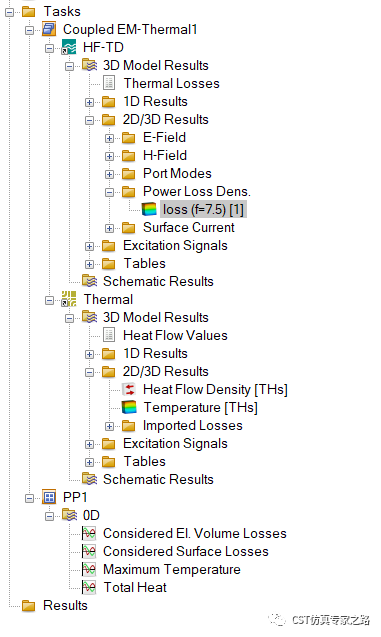

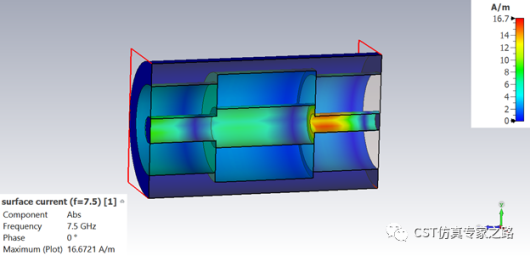

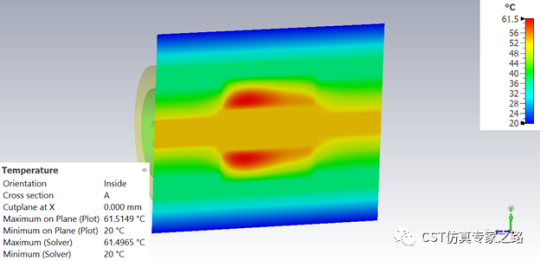

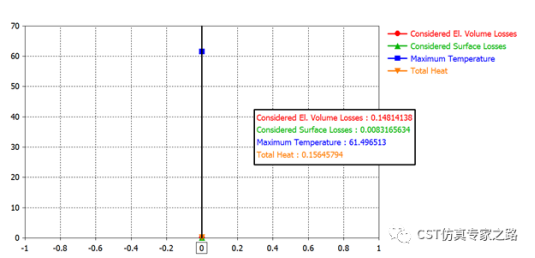

仿真结束后,可直接在任务树下选择结果查看。












小结:

1.    高频电磁损耗分两部分:一是有限电导率的导体表面损耗(趋肤效应),二是有损耗正切角的介质内部损耗(体积)。电磁-热耦合仿真时要注意这两个量。

2.    同轴连接器内部的温度仿真适合 Ths 和 Tht 求解器,因为空间封闭,不需要考虑空气对流。无需定义热表面。
