CST 基础教程：如何从 SYZ 参数提取电容 C 和电感 L --- 双端口

上期解释了单端口计算 S 参数，然后后处理很容易提取 L 或 C，已经满足基本需求。

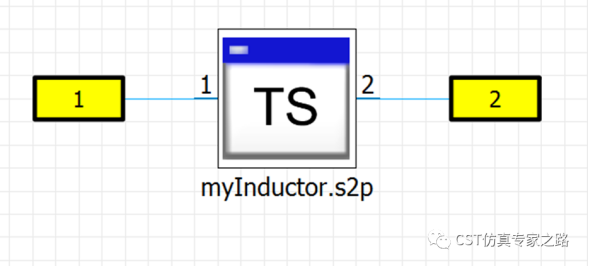

这期我们看复杂一点的情况，电路中放两个端口，比如 S2P:

或集总电路：

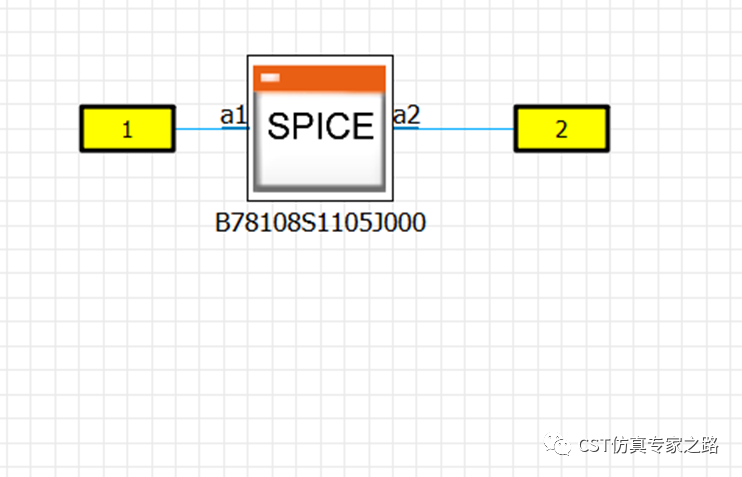

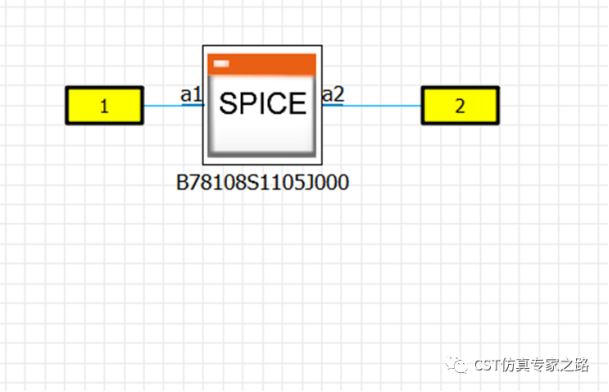

或导入 SPICE：

两个端口的 Y 和 Z 参数就是四个量了，Y11, Y12,Y21,Y22, 和 Z11, Z12,Z21, Z22。

情况 1，双端口用 Y11 提取 L

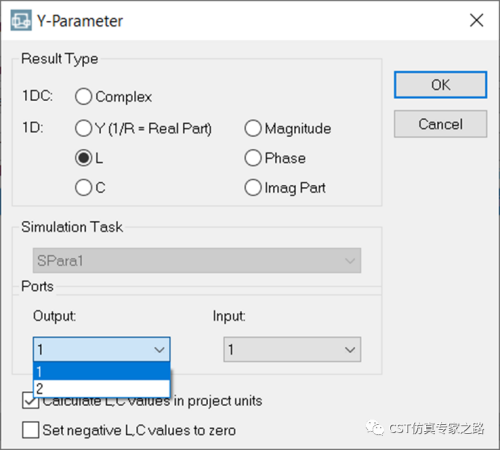

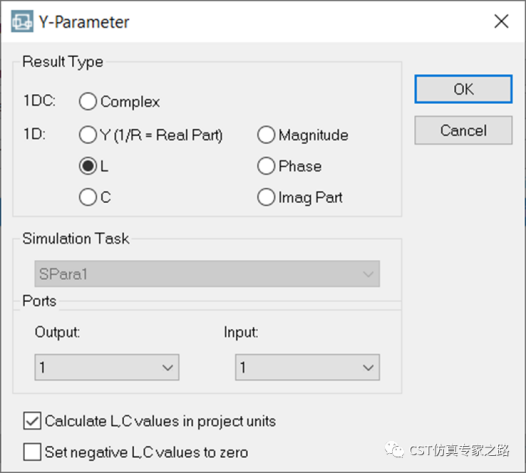

这个情况是指用 Coil_Capacitor Parameter 和 Y-parameter 这两个模板，公式用的都是：

L11 =  im(1/Y11)/(2*pi*f) = - im(Y11)/(2*pi*f*Mag(Y11)^2)

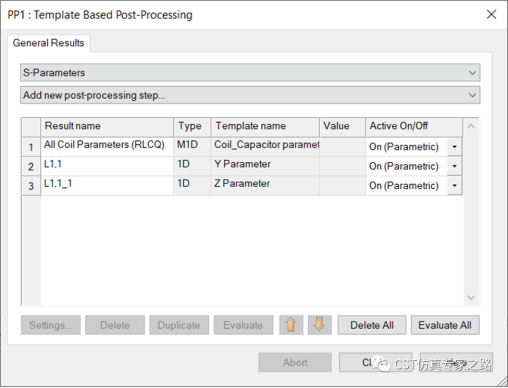

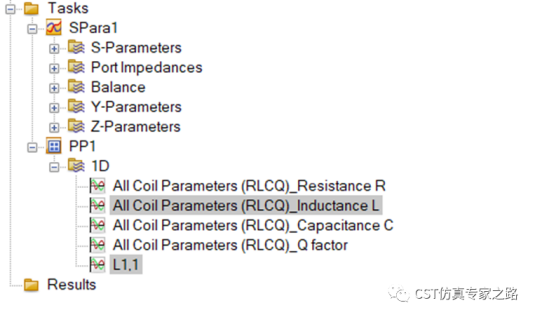

还是 S 参数和后处理：

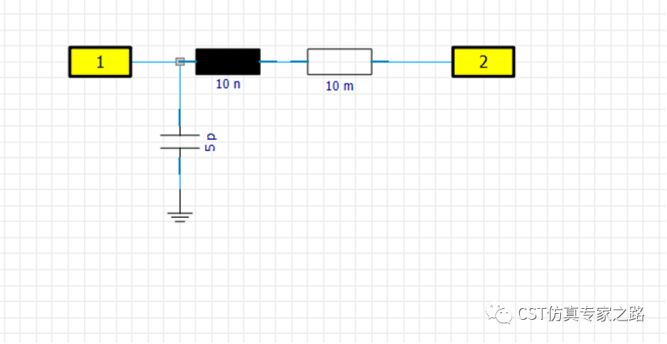

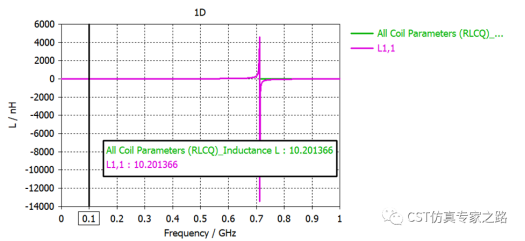

以刚才 10nH 的电路为例，

结果和上期单端口提取的一样。

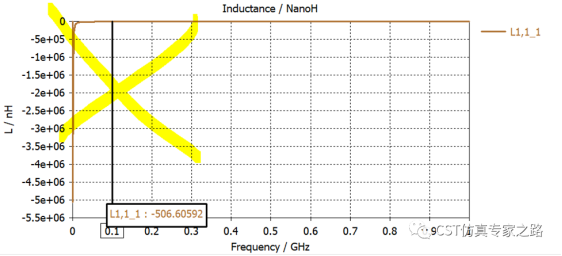

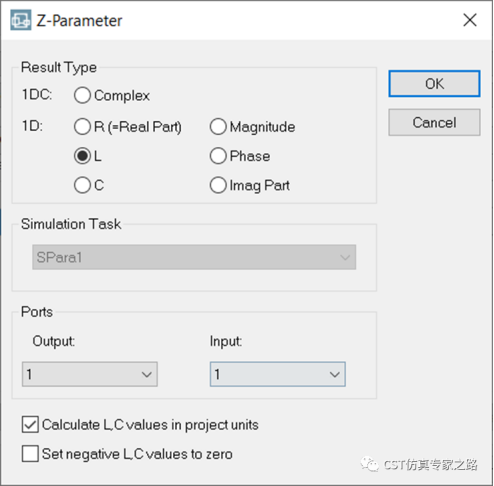

那么问题来了， L 提取的公式不是有 Z11 吗？怎么不用 Z11 呢？因为 Z11 提取的 L 是错的。

想用 Z11 的朋友是不是以为 Z11＝1/Y11 还成立呢？别忘了现在是两个端口，表达式变了：

im(Z11)/(2*pi*f)= im(Y22/(Y11*Y22-Y12*Y21))/(2*pi*f)

所以双端口不能用 Z11！

那么 Z11 能用来干嘛呢？它跟端口 1 这边的寄生电容有关，电容方面的等下再讲。

情况 2，双端口用 Y21 提取 L

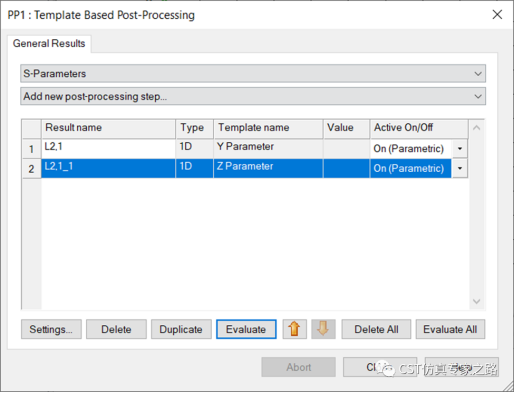

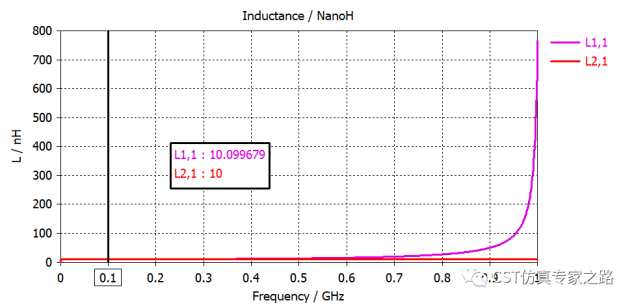

 同样的电路，如果我们用 Y21 来计算电感 L：

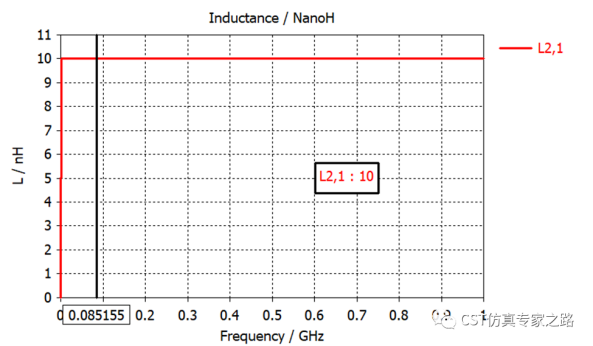

可见这个电感是纯串联的电感，没有并联的寄生电容 Csh 了：

L= - im(1/Y21)/(2*pi*f) = im(Y21)/ (2*pi*f*Mag(Y21)^2)，只用于串联电感。

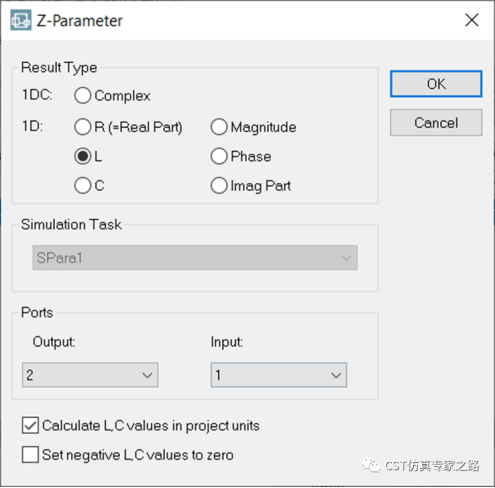

Y21 的话就不涉及 Coil_Capacitor Parameter 模板了，因为 Y21 是两个端口，只要 Y 和 Z 两个模板能用。那么问题又来了，Z21 能不能用呢？

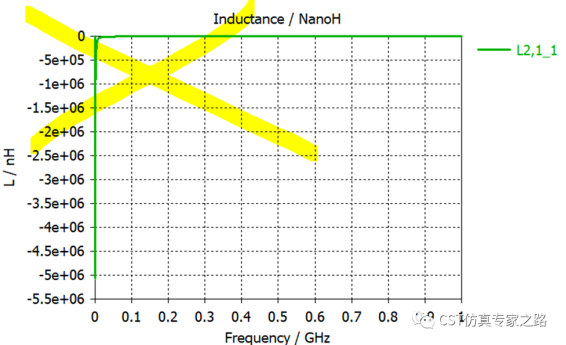

可见不能用，这是因为，im(Z21)/(2*pi*f)=im(Y21/(Y11Y22-Y12Y21)/(2*pi*f)，也不是电感公式。

情况 3，双端口用 Y22 提取 L

这个和 Y11 一样，Coil 和 Y 两个模板都是可以用的。同样，Z22 不能用。但要注意，如果还是用这个不对称的电路的话，Y22 是不能提取出端口 1 这边的寄生并联电容 5pF 的：

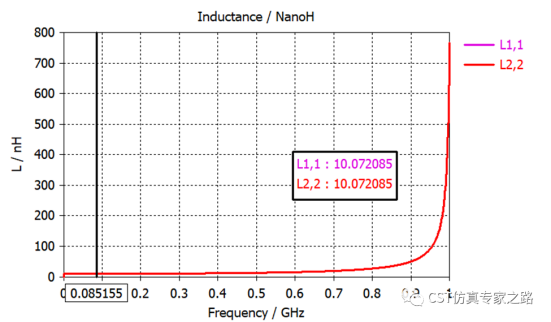

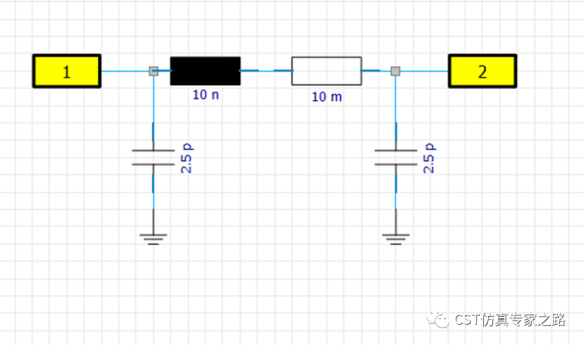

这就涉及到集总电路画法的问题了，如果将寄生电容分开，一边一半，这样 Y11 和 Y22 提取的 L 确实是一样的：

但是注意，震荡频率变大了！

这是因为无论 Y11 还是 Y22，端口看进去的并联电容 Csh 都是变成了 2.5pF，所以震荡频率变大。虽然总电容 5pF 没变，但是提取的 L 结果可不一样。所以，用集总电路研究 L 和 C 的提取要非常小心！这个很多朋友搞不清楚。

情况 4，双端口用 Y11 提取 C

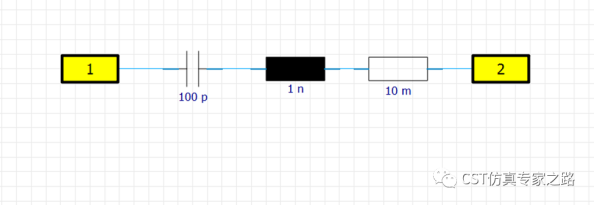

下面说说电容，电容 C 的等效电路就是全串联了，以 100pF 为例：

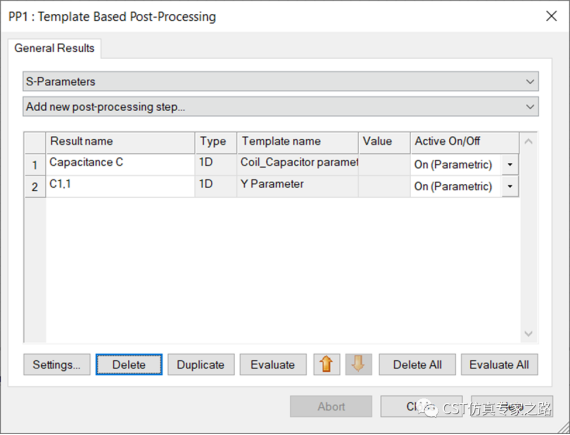

既然用 Y11，那么 Coil 和 Y 模板都可以:

所用公式为：

C =  -1/(im(1/Y11)*2*pi*f) =Mag(Y11)^2/(im(Y11)*2*pi*f)

那么 Z11 可以用来计算电容 C 吗？和 Z11 计算 L 一样，还是不可以，

 -1/(im(Z11)*2*pi*f) =-1/(im(Y22/(Y11*Y22-Y12*Y21))*2*pi*f)

刚才说它跟寄生电容有关，是指并联的寄生参数，而这个电路是没有接地的，准确的说，这里其实 Z 参数矩阵根本就没有定义。等下我们再看这个 Z 参数定义。

情况 5，双端口用 Y21 提取 C

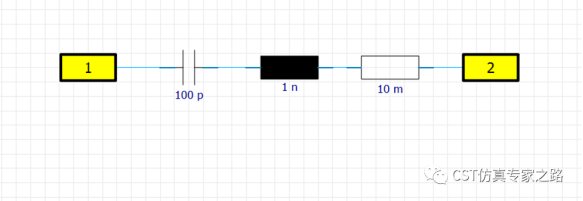

还是看这个集总电路：

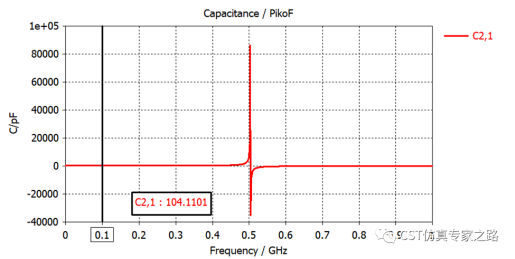

Y21 提取串联电容没问题。

那么 Z21 行不行呢？我不用解释大家看到这也能猜到了，不行。

好了，估计看到这很多人更蒙了，还是乖乖回去用单端口提取吧，保险。

那么关于双端口，这又是并联寄生，又是没接地，又是只能计算串联，好像 Z 参数都不能用，到底根本问题出在哪里呢？

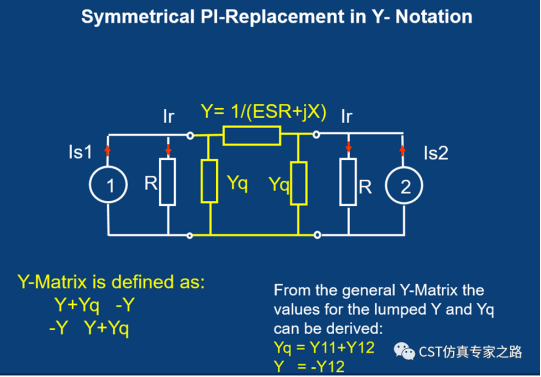

答案是，双端口网络的阻抗提取需要“Π”型完整电路，这样才能有完整的 Z 参数矩阵定义；而 Y 参数要求没这么高。

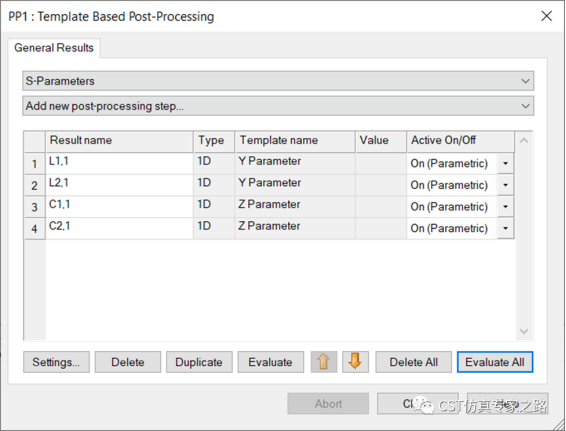

举个例子，比较完整定义的电感电路可以是这样的：

得到的 L 结果，一个纯 Lse, 一个综合的 L（考虑寄生 C，有震荡），当然我们只看低频正确的提取值：

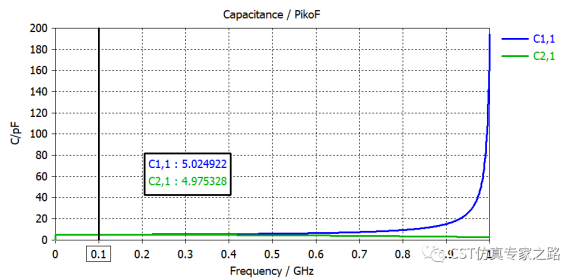

得到的寄生 C 结果，一个综合的 C（考虑了 L，有震荡），一个是把电感当电容提取的 C，这个不好理解，不过没关系，还是看低频准确的区域就好。

肯定还有人要问了，这两个端口阻抗应该设置多少啊？这个就自己研究吧~~~不知道答案的建议重翻课本（这个被问过太多次了。。。）

小结：

1）双端口提取 L 或 C 情况比较复杂，如果只是简单提取一个电容或电感元件值，推荐用单端口。

2）双端口适合一些特殊 L 和 C 的提取，比如并联寄生电容 Csh、纯串联电容 Cse 或纯串联电感 Lse，这里还差一个并联寄生电感 Lsh，有谁知道这个东西什么情况下存在欢迎留言~

3）自己画电路提取的话，想好 Z 矩阵有没有好好定义。

4）总结三个后处理模板，2022 新版本中这些模板有改动，更加清晰统一。
