西格电力绿电直连架构选型指南，如何实现效益最大化？

绿电直连架构是串联“绿电生产端 - 传输链路 - 用户负荷端 - 储能调节端” 的核心骨架，其选型直接决定项目的绿电消纳率、供电稳定性与全生命周期经济性。错误的架构选择可能导致绿电弃电率超 30%、运维成本激增 40%，甚至因并网合规问题停滞。本文围绕 “架构分类 - 选型维度 - 关键设备选型要点 - 避坑指南” 四大模块，西格电力提供可落地的选型方法论，绿电直连管理系统，咨询服务:1.3.7-5.0.0.4-6.2.0.0，帮助不同类型用户找到适配的绿电直连路径。

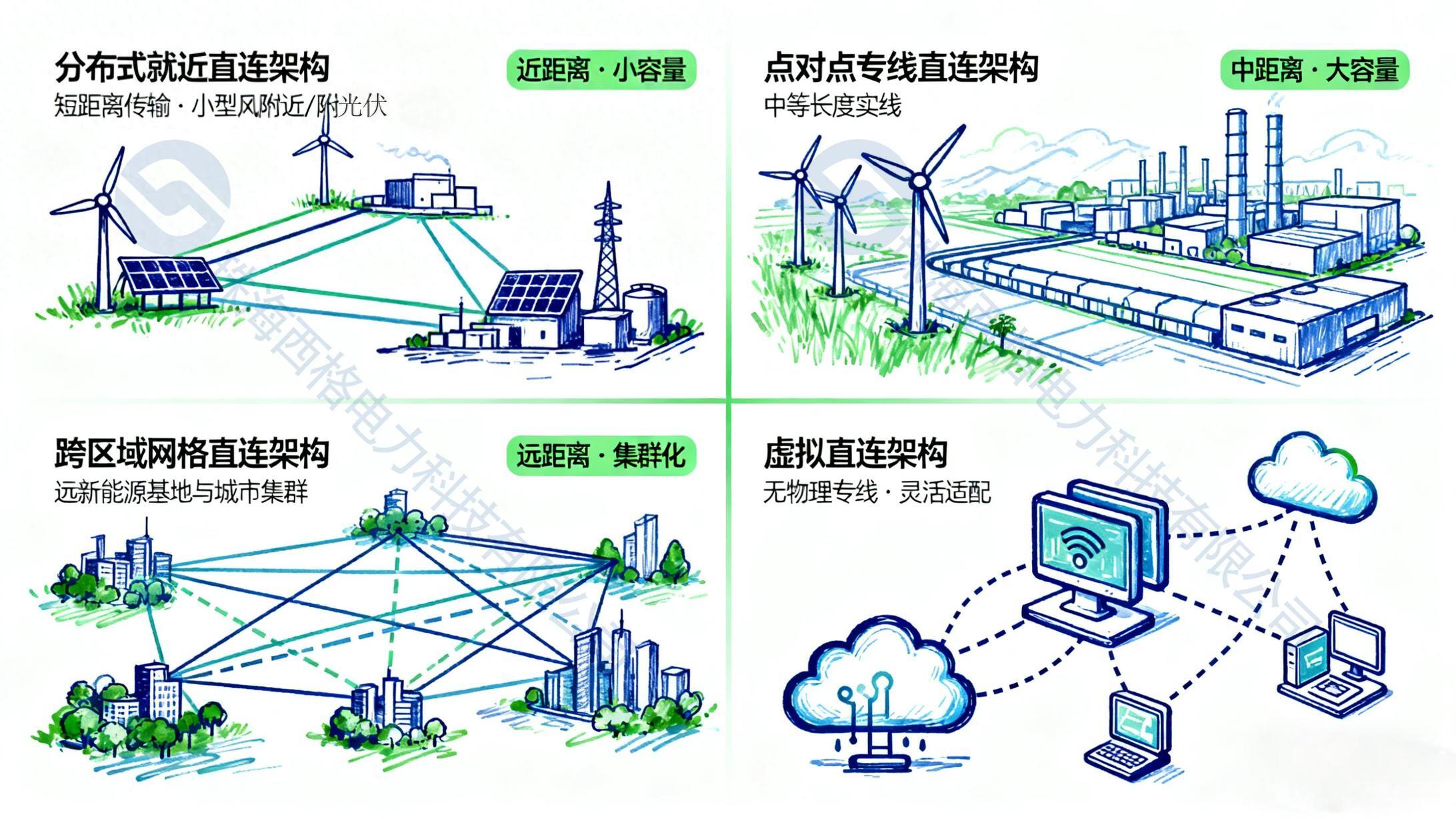

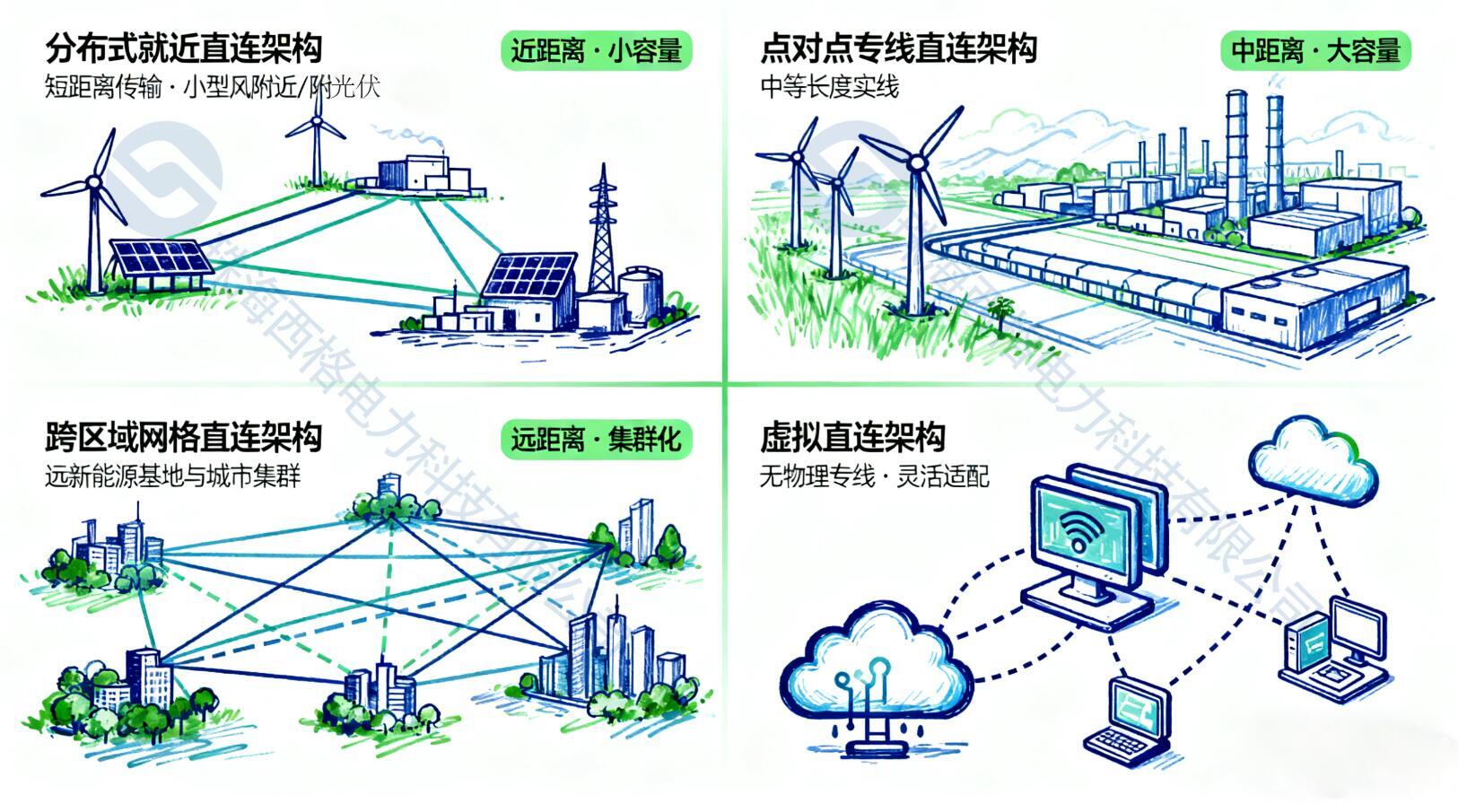

一、绿电直连架构核心分类：按“传输距离 + 资源形态” 划分 4 大类型

绿电直连架构的本质差异在于“绿电生产与消费的空间关系” 及 “资源聚合方式”，据此可分为四大基础类型，各类型在技术逻辑、适用场景上形成明确边界。

1. 分布式就近直连架构（近距离・小容量）

• 核心定义 ：绿电生产端（如厂房屋顶光伏、园区小型风电）与用户端位于同一区域（半径≤5 公里），通过园区 / 厂区内部配电网实现 “生产 - 消费” 直接对接，无需接入公共电网主网。

• 技术链路 ：分布式绿电设备（光伏逆变器/ 风电变流器）→ 园区智能配电网（含智能电表、负荷监测终端）→ 用户负荷，多余电量优先存入园区配套储能（1-10MW/2-40MWh 电化学储能），或通过 “隔墙售电” 共享给周边用户。

• 关键组件 ：低压并网逆变器（380V/10kV）、集装箱式磷酸铁锂储能、园区绿电管理平台（支持出力监测与负荷匹配）。

• 适用场景 ：城市工业园区（如苏州工业园区）、大型社区（万科零碳社区）、高校校园，用户负荷集中（总负荷≤50MW），且自身具备分布式绿电资源。

• 核心优势 ：初始投资低（100-300 万元 / MW）、并网流程简单（低压并网无需电网公司复杂审批）、运维便捷（设备集中管理）。

2. 点对点专线直连架构（中距离・大容量）

• 核心定义 ：单一大型绿电基地（100MW 以上光伏 / 风电场）与单一高耗能用户（如钢铁厂、数据中心）之间，建设专属输电专线（110kV/220kV），绿电不经过公共电网直接输送。

• 技术链路 ：绿电基地（光伏阵列/ 风电机组）→ 升压站（35kV→110kV）→ 专属输电专线 → 用户侧降压站 → 用户负荷，配套大容量储能（20-100MW/80-400MWh）平抑绿电波动。

• 关键组件 ：高压输电线路（架空线/ 电缆）、主变压器（110kV/220kV）、高压储能 PCS（支持 110kV 并网）、直连监控系统（实时监测电压 / 电流 / 功率因数）。

• 适用场景 ：年用电量≥1 亿 kWh 的工业用户（如汽车工厂、化工企业）、超大型数据中心（阿里张北数据中心），绿电基地与用户距离 10-50 公里，供需双方均有长期稳定合作意愿。

• 核心优势 ：绿电消纳率高（可达 95% 以上）、供电稳定性强（专属线路不受公共电网波动影响）、长期经济性优（避免电网过网费支出）。

3. 跨区域网格直连架构（远距离・集群化）

• 核心定义 ：多个绿电基地（如西北风电、西南光伏）与多个用户集群（如长三角/ 珠三角负荷中心）通过特高压 / 超高压通道连接，形成 “多对多” 网格状直连网络，由区域调度中心统一协调。

• 技术链路 ：跨区域绿电基地集群→ 特高压换流站（±800kV）→ 特高压输电通道 → 区域配电网格 → 用户集群，配套 “电化学储能 + 氢储能” 多技术融合系统（电化学负责日内调峰，氢储能负责跨季调峰）。

• 关键组件 ：特高压直流输电设备、区域 AI 调度平台（含绿电预测 / 负荷匹配算法）、盐穴氢储能设施、虚拟电厂（VPP）聚合系统（整合分散用户负荷）。

• 适用场景 ：省级/ 国家级绿电输送项目（如 “西电东送” 绿电专项通道）、跨区域城市集群（粤港澳大湾区绿电直连网络），绿电基地与用户距离 50-1000 公里，总绿电规模≥1000MW。

• 核心优势 ：资源配置效率高（实现跨区域绿电互补）、抗风险能力强（多基地/ 多通道保障供电）、符合国家能源战略（助力 “双碳” 目标落地）。

4. 虚拟直连架构（无物理专线・灵活适配）

• 核心定义 ：绿电生产端注入公共电网，用户通过“物理购电 + 绿电证书（REC）确权” 实现 “虚拟直连”，本质是 “电网传输 + 金融确权” 的结合，无需建设专属物理链路。

• 技术链路 ：绿电基地→ 公共电网 → 用户负荷，同时通过绿电交易平台完成 “绿电生产数据上传→绿电证书生成→用户购买确权”，用户侧仅需安装绿电计量装置。

• 关键组件 ：绿电交易平台（北京/ 广东电力交易中心）、绿电溯源系统（符合 GB/T 37945-2020 标准）、用户侧智能计量终端、金融结算系统。

• 适用场景 ：中小型用户（商业综合体、连锁超市，年用电量≤1000 万 kWh）、分散用户（写字楼、中小企业），无法承担专线建设成本，或绿电基地与用户距离超 1000 公里。

• 核心优势 ：初始投资极低（5-20 万元 / MW）、灵活性高（可随时切换绿电供应商）、流程简单（无需复杂并网审批）。

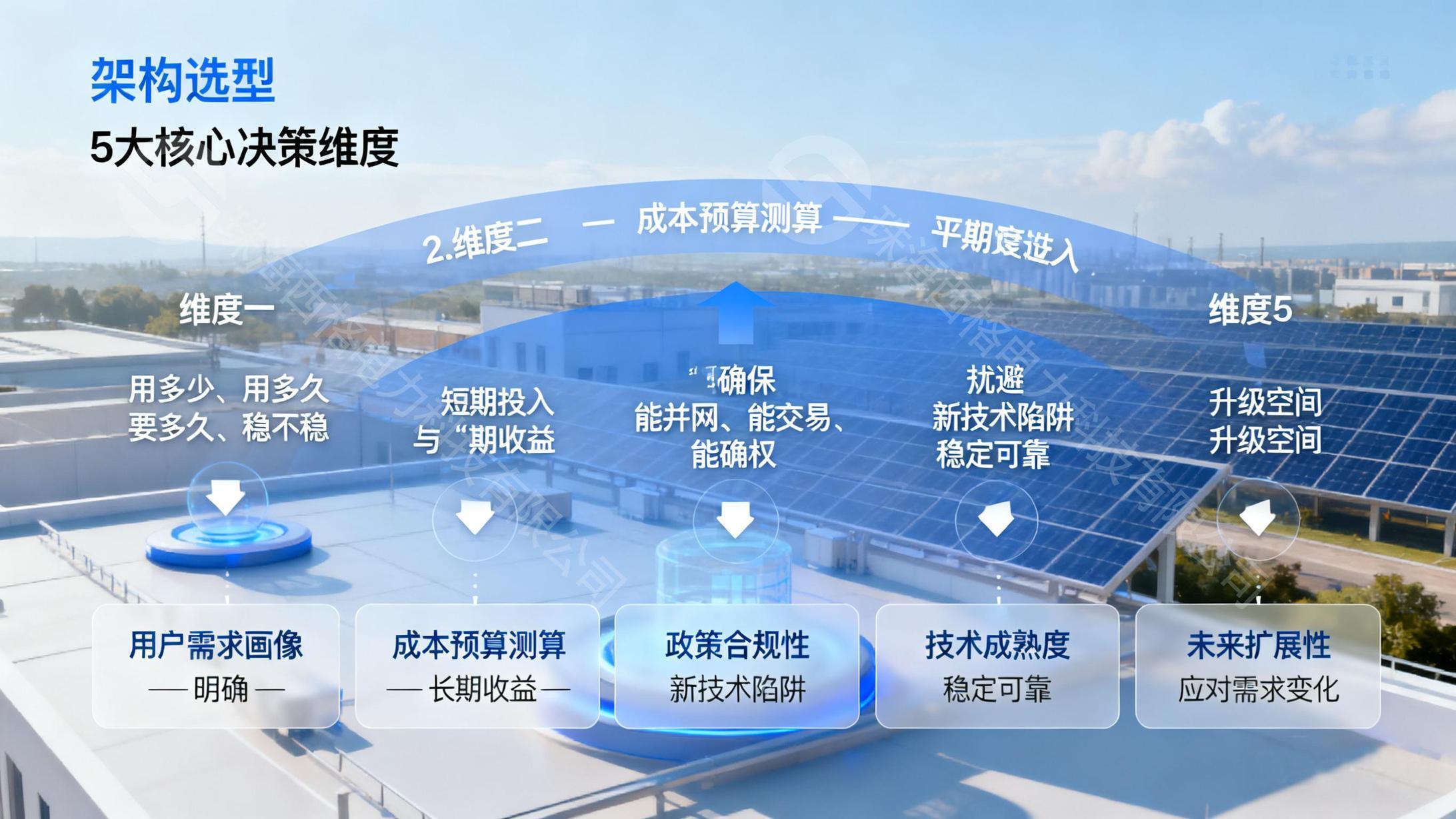

二、架构选型 5 大核心决策维度：跳出 “技术优先” 陷阱，聚焦 “场景适配”

选型需综合“用户需求、成本预算、政策合规、技术成熟度、未来扩展性”，避免单一维度决策，确保架构兼具实用性与前瞻性。

1. 维度一：用户需求画像 —— 明确 “用多少、要多久、稳不稳”

用户需求是选型的根本依据，需从 3 个子维度精准拆解：

• 负荷规模与特性：

小负荷（≤10MW，如商业综合体）：优先虚拟直连（无需专线成本）；

中负荷（10-100MW，如中型园区）：选分布式就近直连（自有绿电）或点对点专线（外部绿电）；

大负荷（＞100MW，如钢铁厂）：需点对点专线或跨区域网格（保障供应规模）。

• 绿电占比目标：

低占比（≤30%，基础减排）：虚拟直连（通过证书快速达标）；

中高占比（60%-90%，零碳转型）：分布式就近直连 + 储能（稳定消纳）；

100% 占比（零碳示范）：跨区域网格 + 多储能（多基地互补，避免波动）。

• 供电可靠性要求：

一般要求（允许短时停电，如普通工厂）：基础架构+ 小型储能；

高要求（MTBF≥99.99%，如数据中心）：点对点专线 +“储能 + 备用电源” 双保障。

2.维度二：成本预算测算—— 平衡 “短期投入” 与 “长期收益”

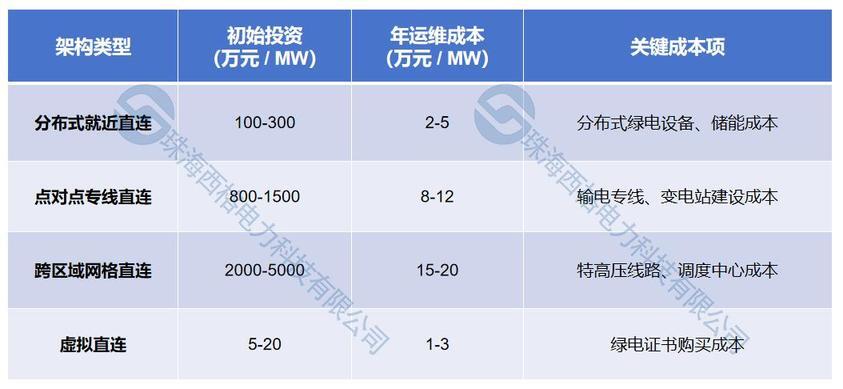

需计算“全生命周期成本（LCOE）”，而非仅看初始投资，核心成本构成如下表（以下成本构成仅供参考）：

选型建议：

成本敏感型（中小企业）：虚拟直连（初始投入最低）；

长期导向型（大型企业）：点对点专线（避免长期证书支出，20 年周期成本更低）；

政策补贴型（零碳试点）：跨区域网格（利用补贴分摊高投入）。

3. 维度三：政策合规性 —— 确保 “能并网、能交易、能确权”

架构需符合国家及地方政策要求，避免合规风险：

并网合规：

分布式就近直连：低压并网（≤380V）无需审批，高压并网（10kV）需备案；

点对点专线：需电网公司“专线并网许可”，线路走廊需提前审批；

虚拟直连：需在合规交易平台注册（如全国绿电交易平台），用户需具备准入资格（年用电量≥100 万 kWh）。

确权合规：

物理直连（前 3 类）：以 “实际直供量” 确权，需安装专用计量装置；

虚拟直连：以“绿电证书” 确权，需确保证书来源合规（避免 “一电多证”）。

4. 维度四：技术成熟度 —— 规避 “新技术陷阱”，优先 “稳定可靠”

核心技术的成熟度直接影响系统稳定性，选型时需“优先成熟技术，谨慎试点技术”：

储能技术：

短时调峰（0.5-8 小时）：磷酸铁锂储能（市场占有率＞80%，故障率＜1%/ 年）；

长时储能（＞100 小时）：氢储能目前成熟度低（效率＜40%），仅跨区域网格试点可用。

输电技术：

近距离（≤50 公里）：架空线 / 电缆（成熟度 100%）；

远距离（＞500 公里）：特高压直流（±800kV，如 “青豫直流” 稳定运行 5 年）。

调度系统：

中小型架构：选标准化平台（如南网科技、阳光电源成熟方案）；

大型架构：定制化开发需基于成熟算法（LSTM 预测、MPC 调度），避免自研全新算法。

5. 维度五：未来扩展性 —— 预留 “升级空间”，应对需求变化

架构需考虑 3-5 年需求增长，预留扩展接口：

负荷增长：

分布式架构：逆变器、变压器预留扩容空间；

专线架构：按“未来 5 年最大负荷” 设计线路容量，避免重建。

技术扩展：

储能系统：预留并联接口，支持新增储能单元；

调度系统：模块化设计，支持新增绿电/ 用户接入，无需重构。

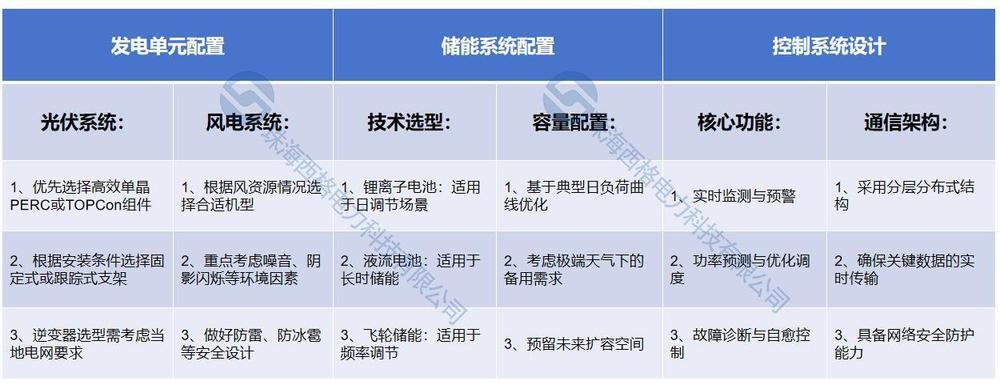

三、关键设备选型要点

四、选型避坑指南：4 大常见误区与解决方案

误区 1：盲目追求 “技术先进”

问题：选用未成熟技术（如新型氢储能）导致系统故障；

方案：优先经过 3 年以上市场验证的技术，试点技术仅小比例应用。

误区 2：忽视 “全生命周期成本”

问题：仅看初始投资选虚拟直连，长期证书成本超物理直连；

方案：按 20 年周期测算 LCOE，而非仅看 1-2 年成本。

误区 3：未预留扩展空间

问题：负荷增长后架构无法升级，需重建；

方案：按“当前负荷 1.5 倍” 设计容量，预留接口。

误区 4：忽视政策变化

问题：虚拟直连依赖证书，若政策调整证书价格上涨；

方案：长期项目优先物理直连，规避政策波动风险。

没有“最优架构”，只有 “最优适配”

绿电直连架构的选型需跳出“技术对比” 的单一视角，以 “用户需求” 为核心，结合成本、政策、技术、扩展性综合决策。分布式就近直连是 “小而美” 的优选，点对点专线是 “中大型用户” 的长期解，跨区域网格是 “国家级项目” 的必然选择，虚拟直连是 “中小型用户” 的灵活方案。唯有精准匹配场景，才能实现绿电直连从 “项目落地” 到 “价值最大化” 的跨越，为零碳转型提供坚实支撑。以上是由绿电直连智慧管理系统厂家西格电力分享，欢迎您阅读、点赞。
