CST 软件散射近场提取和散射截面 - 法诺共振球

由于三维电磁计算的结果都是总场,经常有同学问怎么只看散射场。本案例用光频的散射结构演示近场的散射场提取,流程和方法也适用于其他频段。注意这里的散射场指的是近场,远场的散射场就是 RCS farfield,远场监视器就行,近场散射场需要通过总场减去入射场来提取。
第一部分:建模,提取散射场

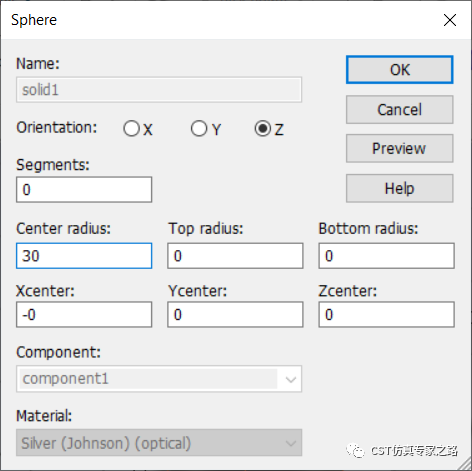

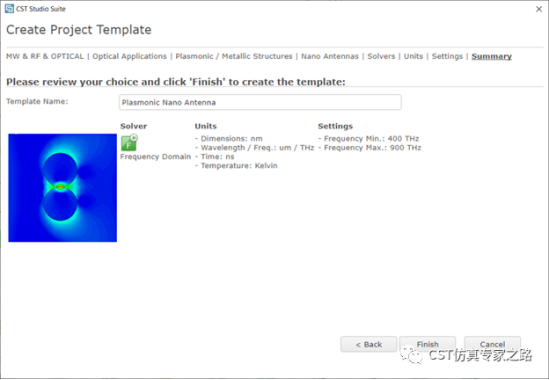

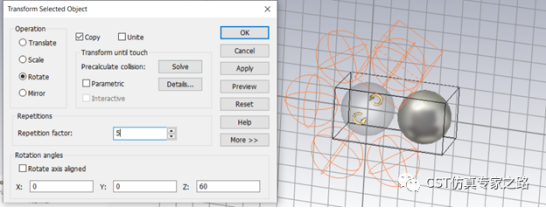

Step 1. 使用模板,建模

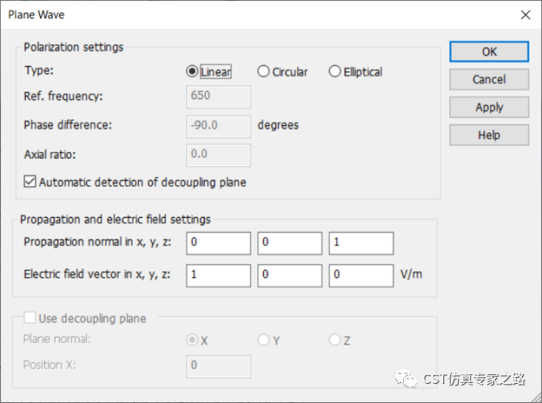

打一个平面波上去作为激励:

以某一个频率为例:

Step 2, 重点,不可以使用自适应网格,因为要保证总场和入射场两个仿真任务网格完全一致:

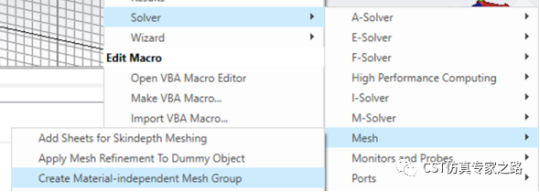

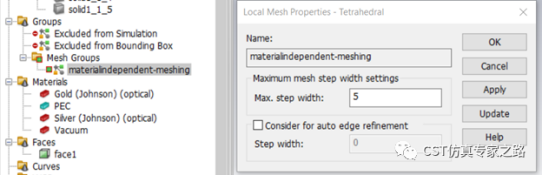

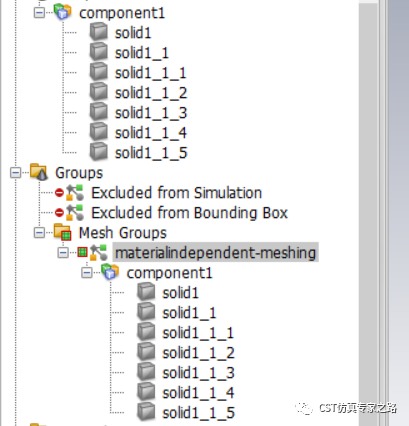

Step 3. 重点,运行宏 create material-independent mesh group, 并把所有结构加进这个 group 里面。目的也是为了保证网格一样,还可以手动加密网格。

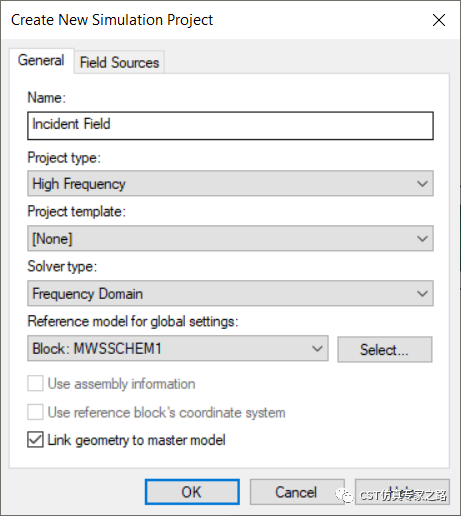

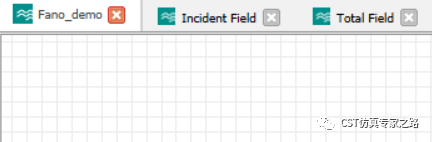

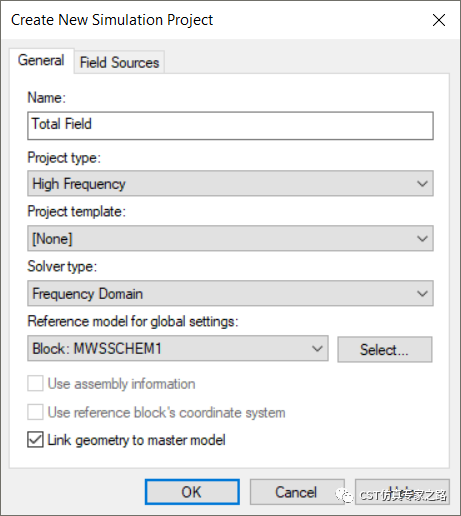

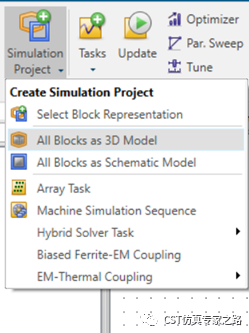

Step 4, 利用 SAM 流程,建立两个子项目:



第一个入射场任务,将所有结构设为真空材料,计算结果便是入射场。第二个任务是原任务设置。

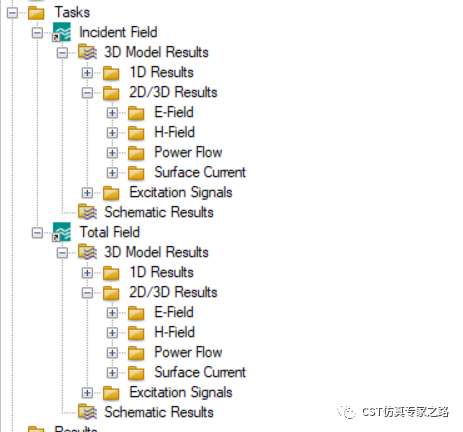

Step 5. 更新两个子任务,拿到结果

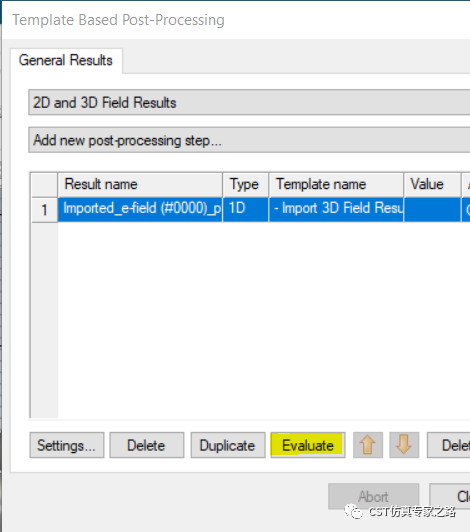

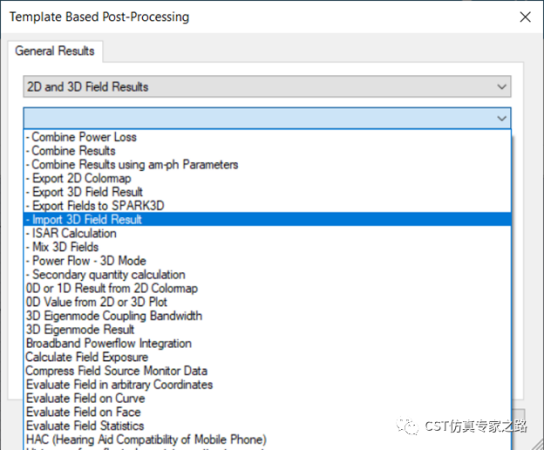

Step 6. 任意子任务中,运行后处理导入另一个子任务的场(m3t 文件),然后点击 Evaluate 进行后处理运算。

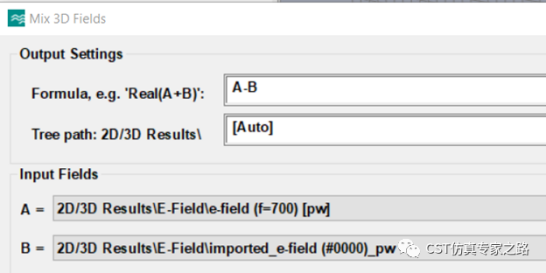

Step 7. 将两个场数据相减,注意顺序,总场减入射场:


这里截图是在总场子任务中导入的入射场电场。

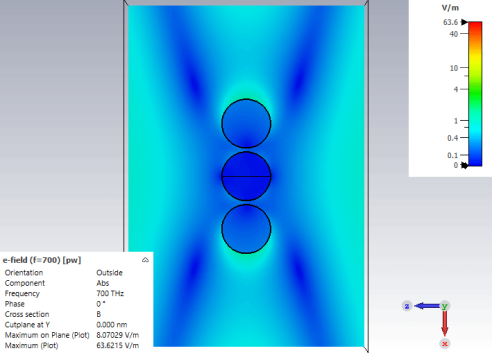

总场:

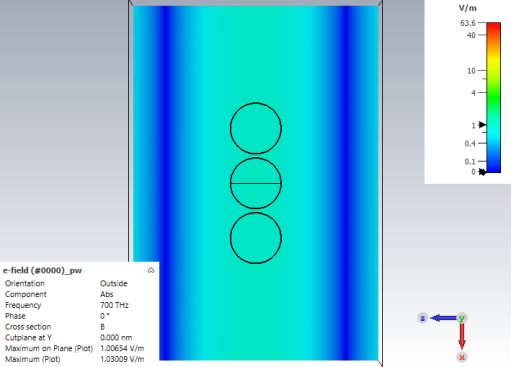

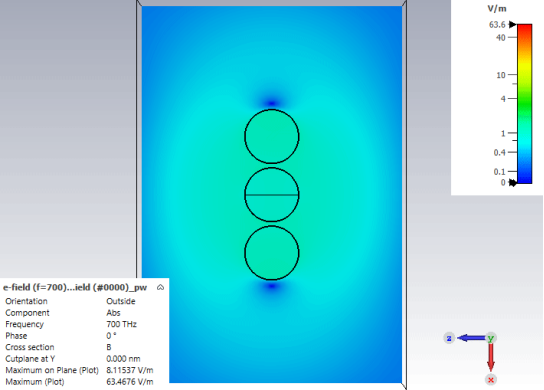

入射场:

散射场:

第二部分:计算散射功率场,散射功率
Step 1. 仿照第一部分,同理可获得散射磁场。略。

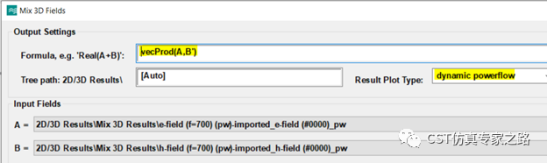

Step 2. 把电磁场相乘,获得散射功率场。这里注意电磁场的公式(复数)和结果单位是 dynamic powerflow

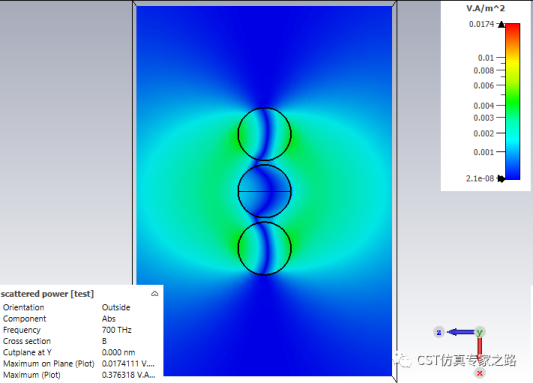

散射功率场:

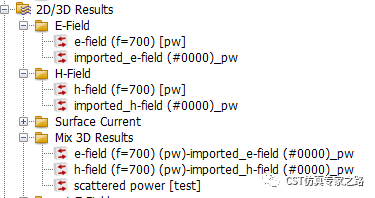

这里面我们将散射功率场的命名加个后缀,比如[test]:

这个后缀有利于接下来计算散射功率。

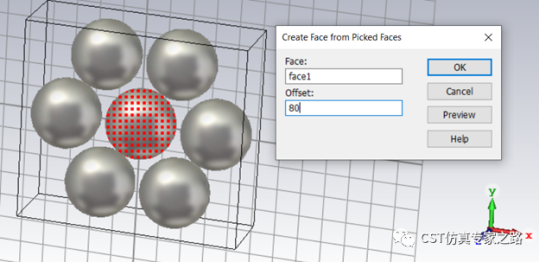

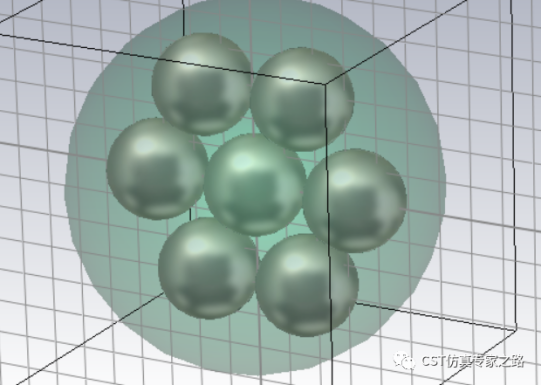

Step 3. 利用结构设置一个全包裹的面,叫 face1:


这个面有利于接下来计算散射功率。

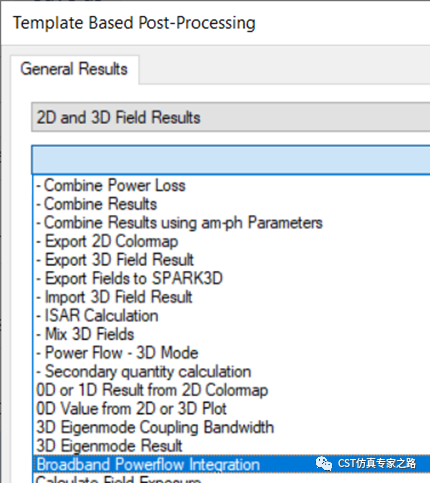

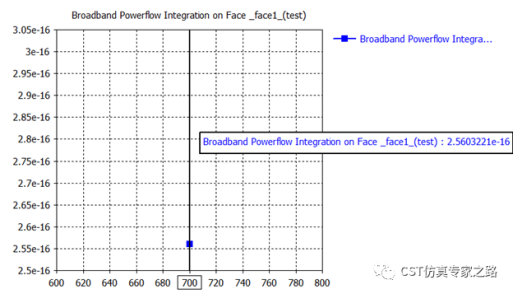

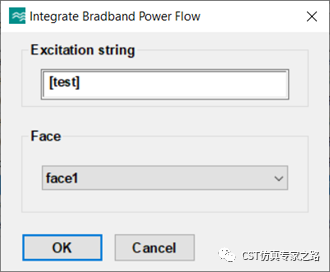

Step 4. 用后处理 Broadband Powerflow Integration, 选择功率后缀名和面,Evaluate 之后便得到结果。




这里的功率公式没有放 0.5,所以 2.56e-16W 是峰值功率,不是平均功率。

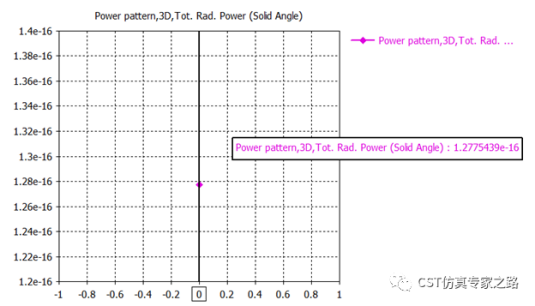

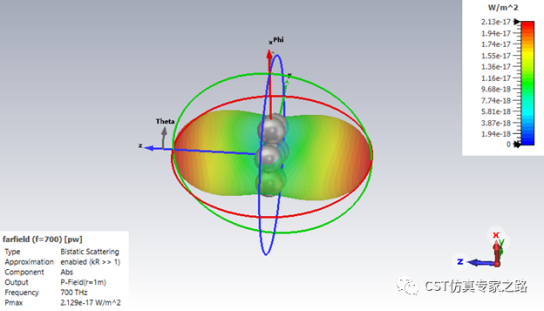

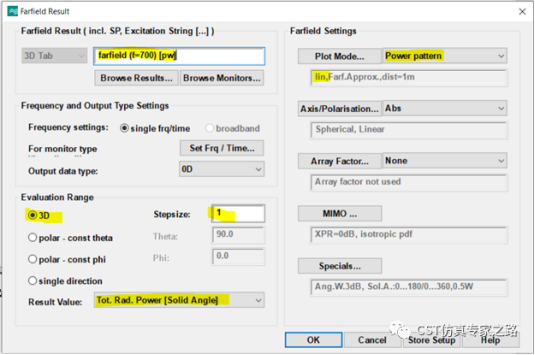

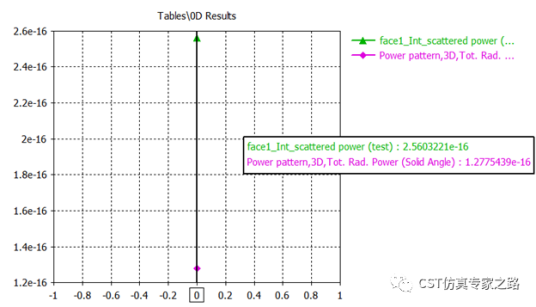

如果我们加个远场监视器,然后通过远场后处理提取散射功率,可发现是 0.5 倍的关系,验证了上述步骤的准确性:

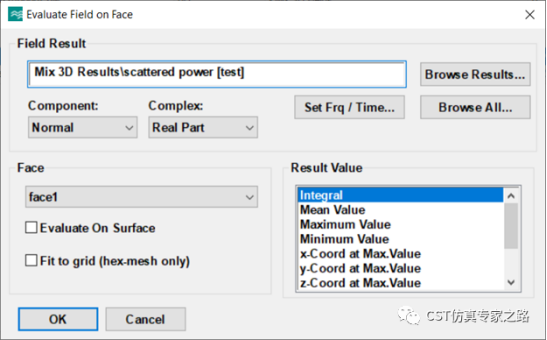

当然,还有一个后处理也可以直接做场积分,同样可以验证计算准确性:


第三部分:散射截面
散射截面 Scattering cross section 是散射功率于入射辐照的比。

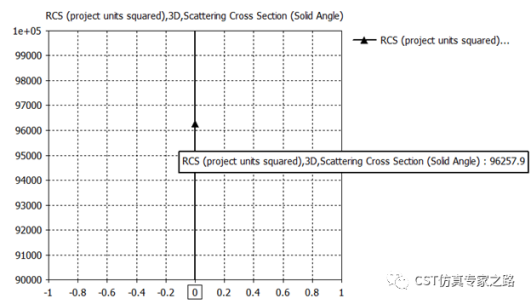

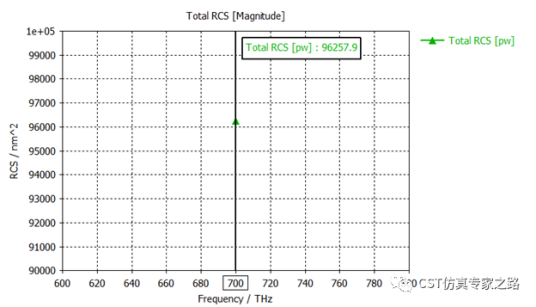

一般定义了平面波激励,结果就直接给出了:

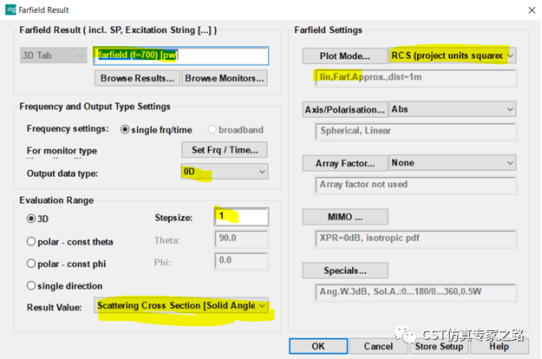

可以用远场后处理提取验证:

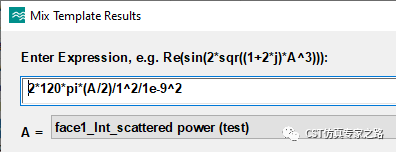

当然还可以用平面波入射辐照公式手动验证:

平面波 Einc 是 1V/m,所以公式是:

A 是第二部分算的散射功率(峰值)。

总结
1. 提取散射场需要总场减入射场,用后处理导入场数据。如需大量频点操作,可以利用 VBA。
2. 频域求解器保证网格一致,一是不能用自适应,二是要 macro 生成特殊的 mesh group。
3. 散射功率有三种方法计算和验证:近场自动积分,近场手动积分,远场后处理。

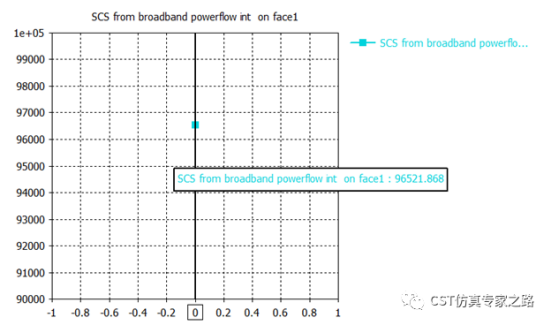

4. 散射截面也有三种方法计算和验证:模板直接获得,远场后处理,手动公式。其中手动公式法还可基于近场散射功率的三个不同方法获得的结果:
