CST 软件无限平面圆孔 RCS --- 单站, 单角多频，T 和 F 求解器（远场），去耦平面

上期介绍了 10GHz 多角度扫描的单站 RCS，其实细心的同学能发现，上期介绍的几个方法中，也展示了双站（远场结果）和单角度宽频（RCS 探针）结果。

这期我们用类似的结构，重点看一下 T-solver 时域求解器的单角度宽频 RCS。

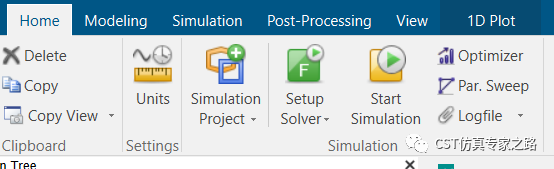

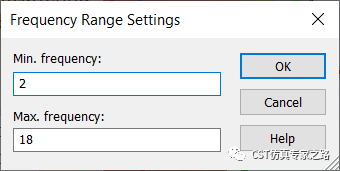

频率范围还是 2-18GHz：

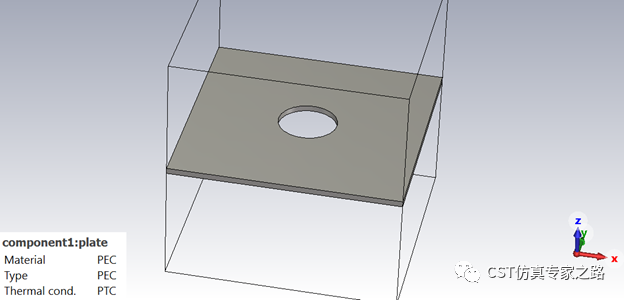

平板宽 20mm, 厚 0.5, 孔半径 2.5527，

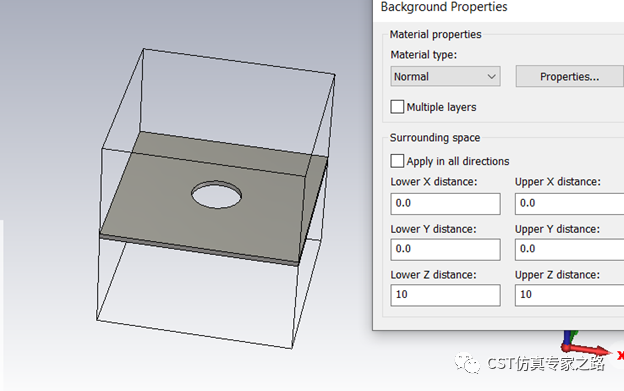

Z 方向背景距离为 10：

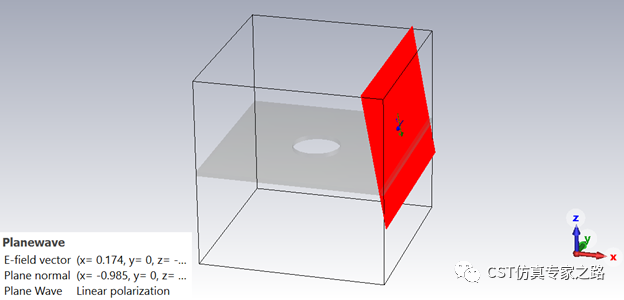

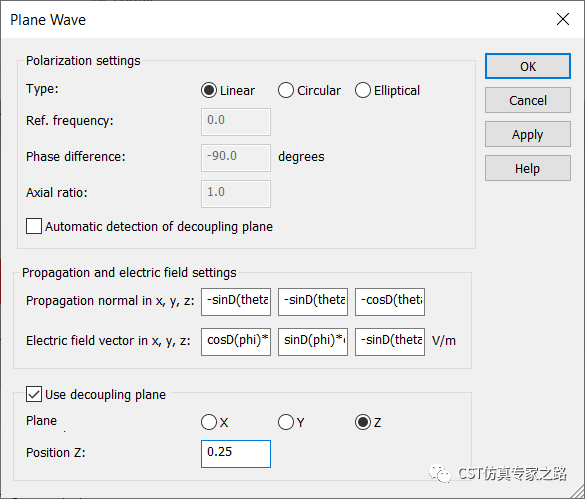

平面波角度为 80，参考到结构上表面：

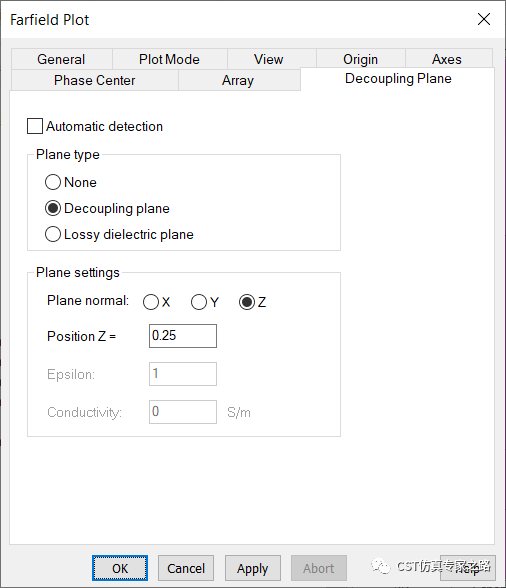

本案例用远场提取 RCS，既然用去耦平面，远场也要明确：

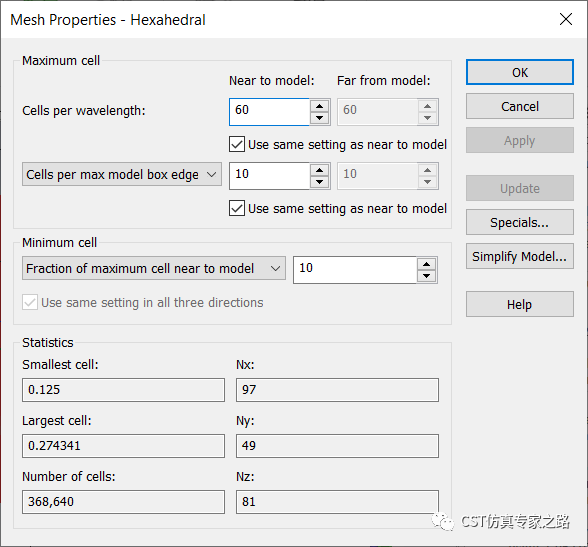

本案例需要高精度，加密全局网格：

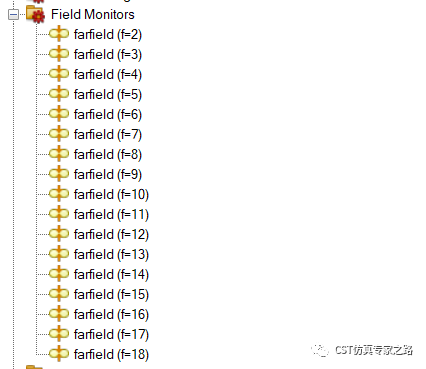

要看单角度宽频，添加多个远场监视器来计算 RCS：

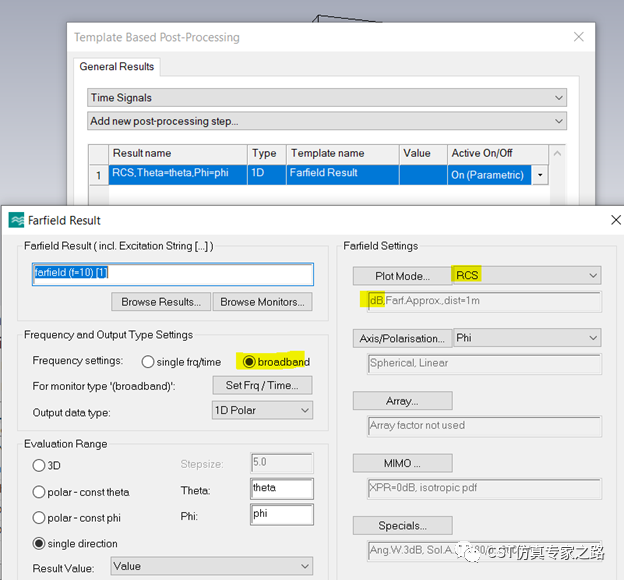

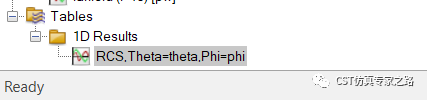

添加后处理，提取 RCS（dB）。没仿真之前，可用自动读取的场监视器。截图中用的 10GHz[1]是跑完之后截的，因为选了 broadband，所以所有远场都计算，不用担心。

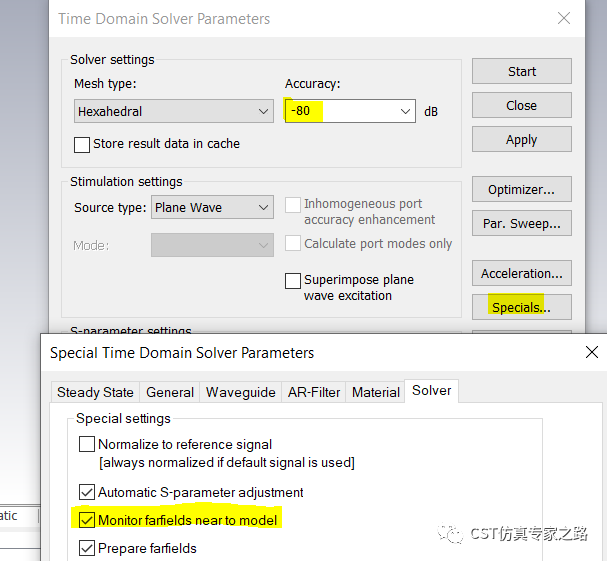

T 求解器提高精度，由于是计算远场极低的值，数值算法的色散误差可能有影响，这里我们贴近结构计算远场，慢点但是更精确。

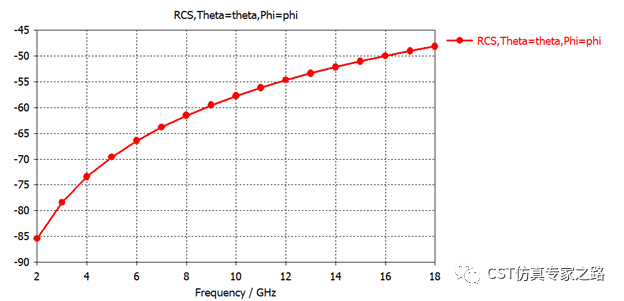

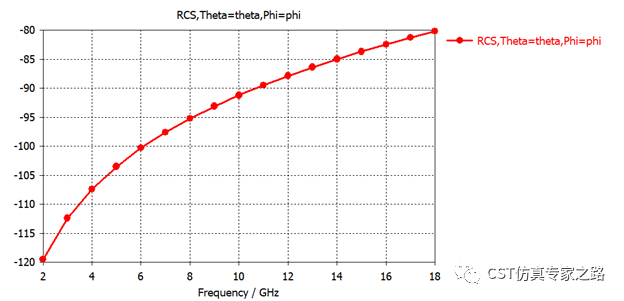

跑完求解器后，RCS 结果如图：

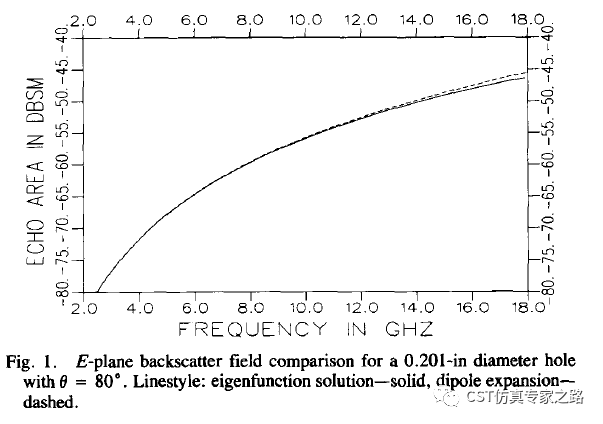

与文献一致。

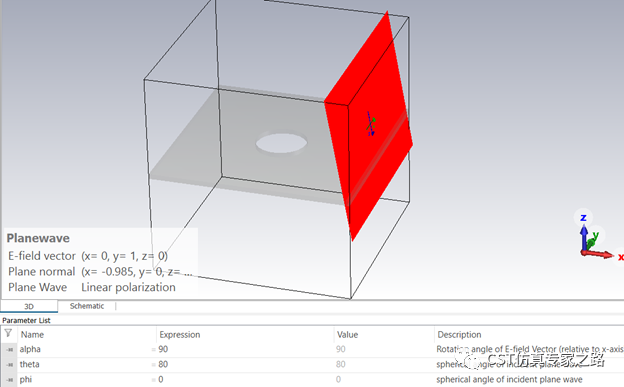

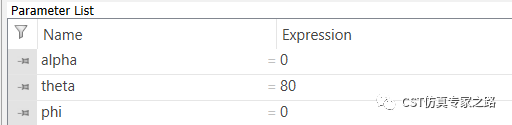

这个是一个极化方向而已，我们把 alpha 改掉，看另一个极化：

运行求解器，得到的 RCS 比刚才的 RCS 高很多：

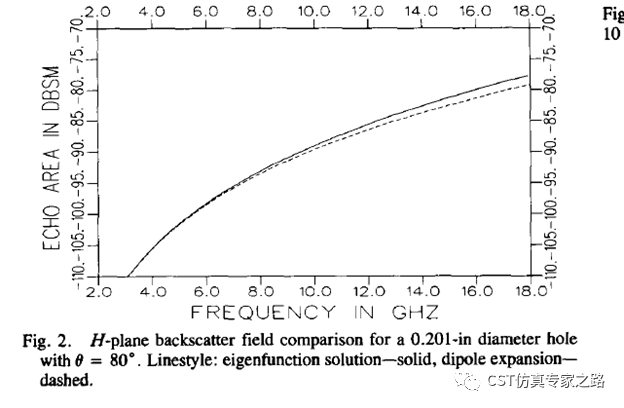

与文献一致：

下面我们换成 F 求解器验证：

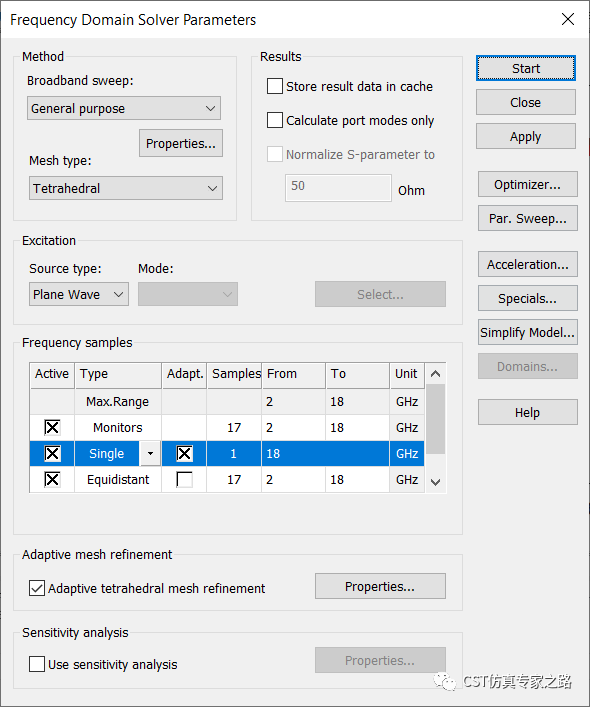

也是需要高精度，这里我们用 18GHz 自适应网格，因为没有 S 参数，我们就是直接用默认自适应 8 次。

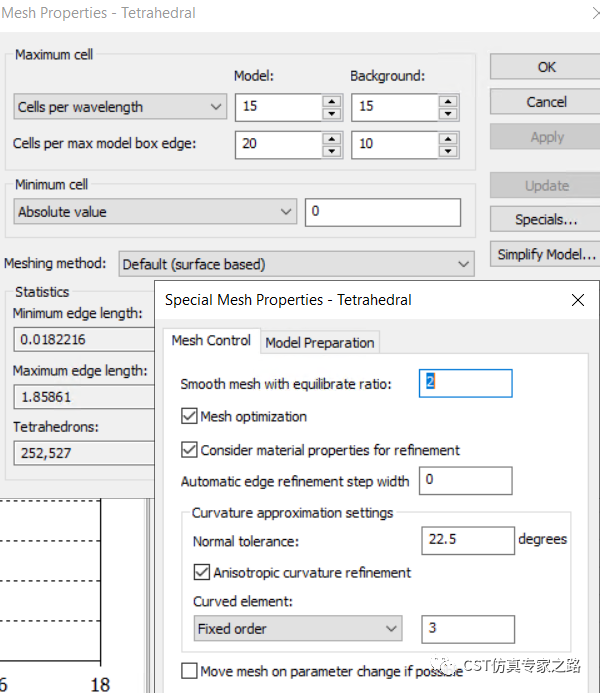

手动加密网格和曲线阶数：

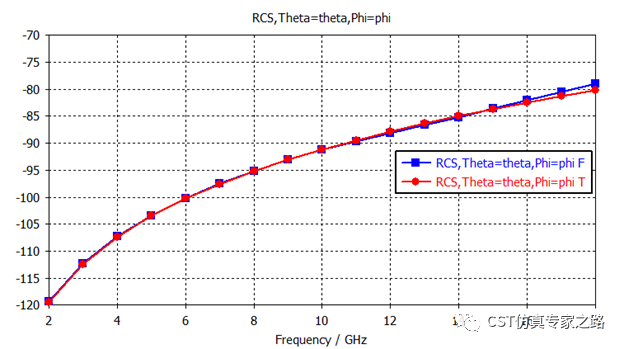

与时域结果一致：（这里我们就比较 RCS 较低的这个极化）

参考文献：

Dominek, A. K., & Peters, L. (1988). RCS measurement ofsmall circular holes. IEEE Transactions on Antennas and Propagation, 36(10),1495–1497. doi:10.1109/8.8641

小结：

1）本案例电尺寸较小，所以 T 和 F 都可以用来计算 RCS。

2）本案例结果达到-70dB 以下，所以需要高精度求解器。

3）本案例用的是远场计算单站 RCS，单角度的宽频结果，不需要扫描角度（参数扫描）。

4）对于平无限大平面上的小结构的 RCS，推荐本案例中的平面波去耦法。注意，去耦平面的定义有三处，平面波，远场属性，以及 RCS 探针。一般默认是自动检测，也可如文中手动定义。

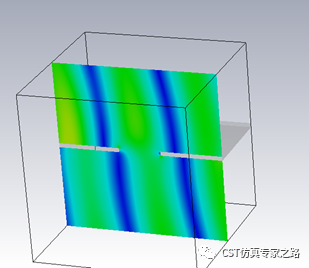

有用去耦平面的平面波：

没有用去耦平面的平面波：

（请仔细观察，不只是下方有没有波的区别哦！）
