CST 软件如何获得 RCS 曲线均值

2025-09-18
广东
本文字数：1413 字
阅读完需：约 5 分钟

在计算目标 RCS 时，通常需要评估该目标在某一空域内的 RCS 均值。本文展示如何利用 CST 软件后处理功能获得仿真得到的 RCS 曲线的均值。当然，该方法可以应用到求解任意 1D 仿真结果甚至是任意一维曲线的均值。

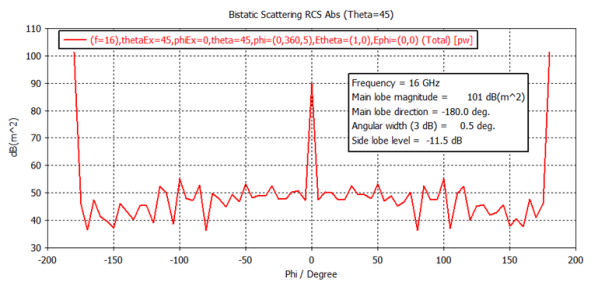

以一个船舶仿真为例，扫描角度为 theta=45°，phi 从 0°到 360°扫描，得到双站 RCS 结果如下图所示。假设需要计算 50°~150°的 RCS 均值。

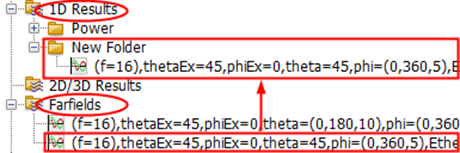

首先，在 1D Results 中新建一个文件夹，名称可自定义，建议以英文命名，本例中新建文件夹名称为 New Folder。然后，将 Farfields 中的远场结果复制粘贴到 1D Results 下的 New Folder 中。

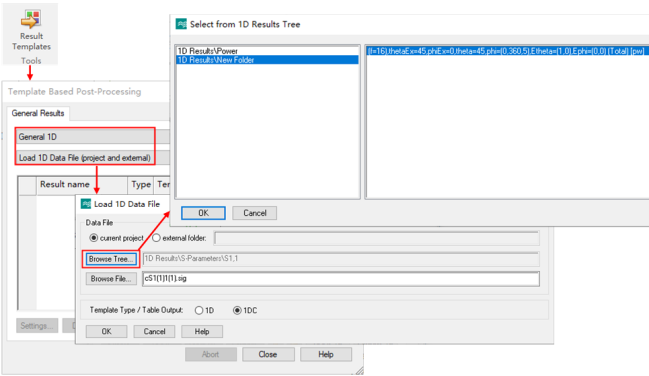

如下图，打开后处理模板，导入上文中的 RCS 结果。具体方法是开打 General 1D > Load 1D Data File(project and external)模板，选择 Browse Tree，在对话框中选择要导入的结果，单击 OK

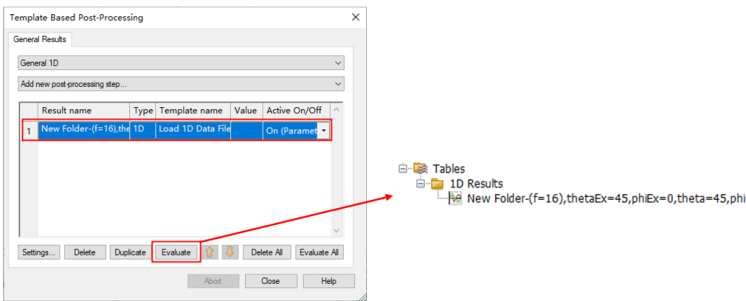

选中设置好的模板，单击 Evaluate，结果显示在工程树中 Tables 文件夹下。

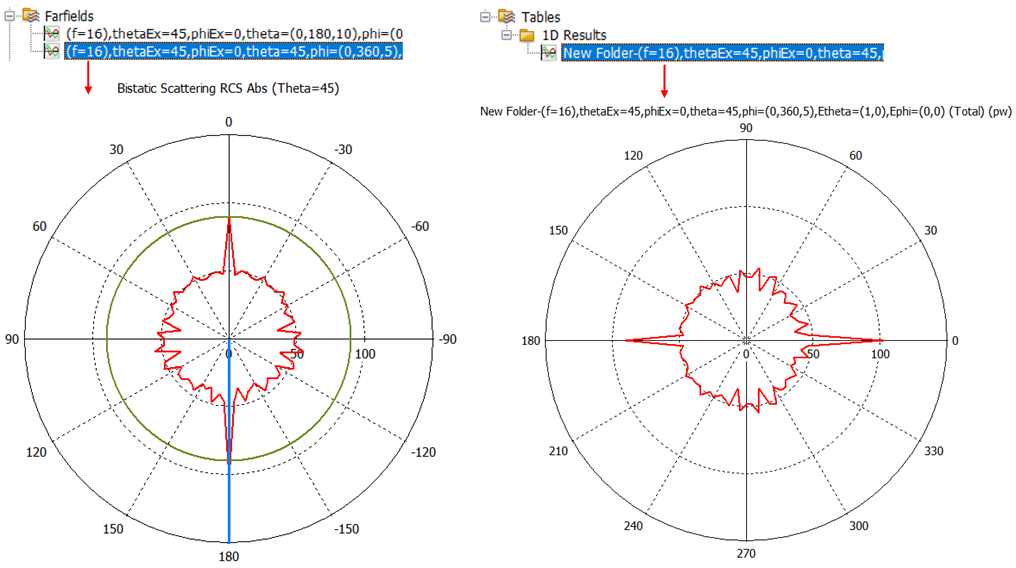

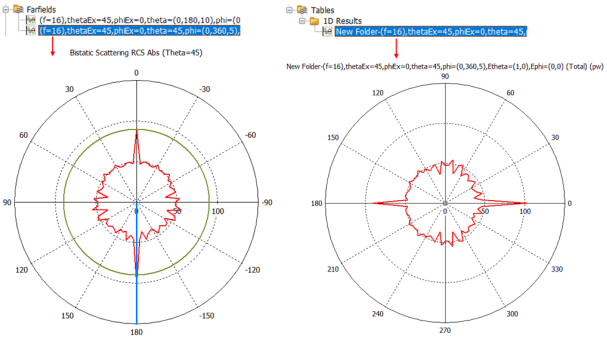

需要注意的是，导入的结果可能会有变化。比如本例中导入后的结果（下图右）相比于原来的远场结果（下图左）有 180°的翻转（图像与极坐标系都翻转了），所以原来需要统计 50°~150°的 RCS 均值现在变成统计 230°~330°的 RCS 均值。

在后处理模板拿到需要处理的 RCS 结果后，我们介绍两种求均值的方法。

方法 1：

求 dB 数值的算术平均，该方法可以应用到求解任意 1D 仿真结果甚至是任意一维曲线的均值。

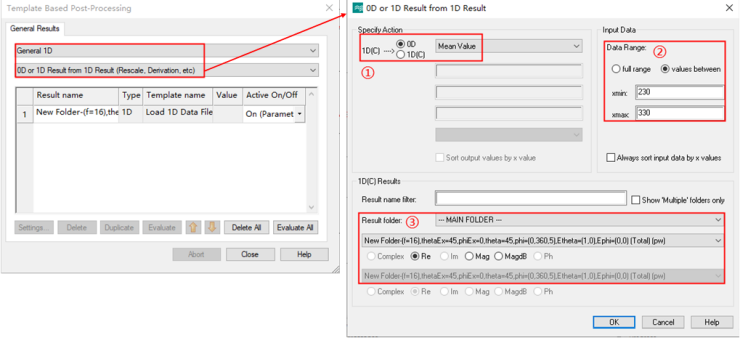

打开后处理模板 General 1D > 0D or 1D Result from 1D Result(Rescale, Derivation, etc)，进行平均值计算。在 0D or 1D Result from 1D Result 对话框中选择 0D > Mean Value，表示计算均值；数据范围需要根据导入后的数据刻度适当变换，这里我们输入 230~330；在 Result folder 中选择导入后的数据结果，最后单击 OK。

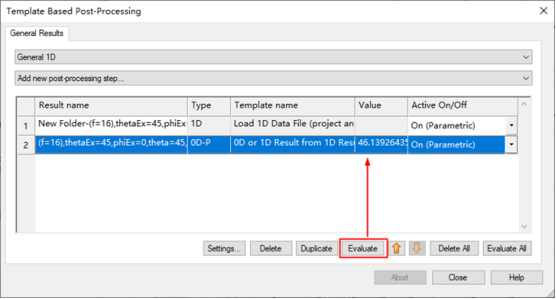

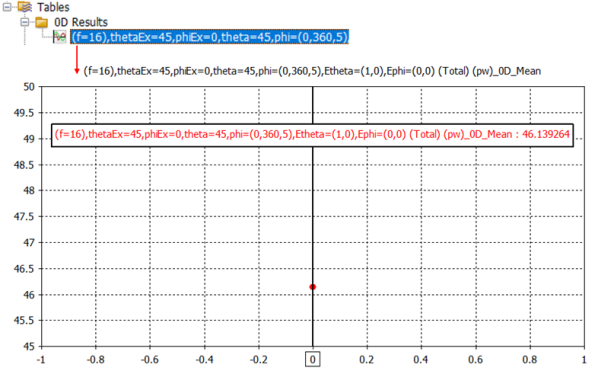

选中刚刚设置的模板，单击 Evaluate，计算后的均值结果会自动显示在该模板对应的 Value 列下面，方便用户查看。当然，该结果也可以在 Tables 下 0D Results 下查看。

方法 2：

如果需要将 dB 转化为数值做算数平均，然后再转化为 dB，就需要用到 Mix Template Results 后处理模板。

具体方法是开打后处理模板 General 1D > Mix Template Results，按下图所示，先将导入的 RCS 结果转化为数值。单击 OK 确定设置，然后选中该模板单击 Evaluate 进行计算。计算结果可在导航树下 Tables 文件夹的 1D Results 中查看，结果名称为 Mix 1D。

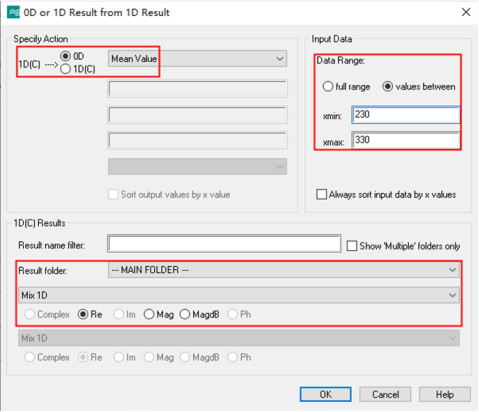

打开后处理模板 General 1D > 0D or 1D Result from 1D Result(Rescale, Derivation, etc)，按上文介绍的方法设置 Mix 1D 结果中感兴趣的范围并求平均值。此处需要注意取值范围，建议用户在使用之前核对确认该范围是自己感兴趣的。单击 OK 确定设置，然后选中该模板单击 Evaluate 进行计算。计算结果可在导航树下 Tables 文件夹的 0D Results 中查看，结果名称为 Mix 1D_0D_Mean。

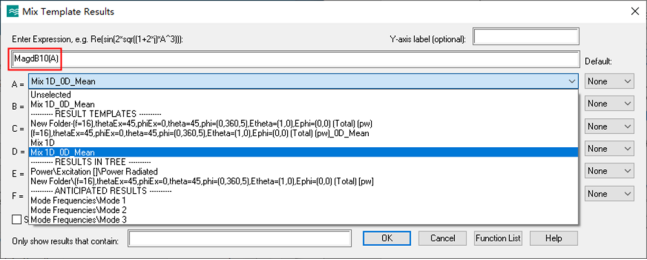

再次开打后处理模板 General 1D > Mix Template Results，按下图所示，将计算得到的均值 Mix 1D_0D_Mean 转化为 dB。单击 OK 确定设置，然后选中该模板单击 Evaluate 进行计算。计算结果可在导航树下 Tables 文件夹的 0D Results 中查看，结果名称为 Mix 0D。

总结：

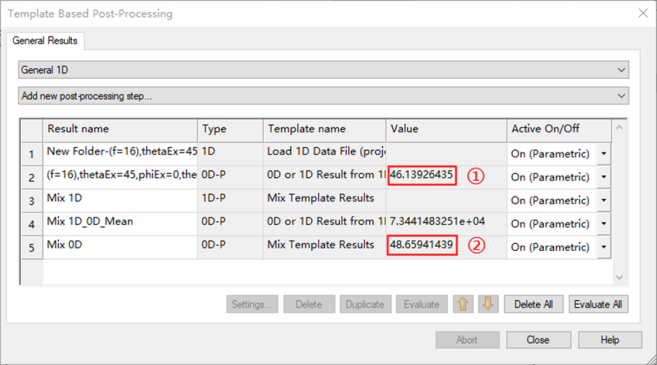

本节中介绍了在 CST 软件中利用后处理模板计算 1D 仿真结果的方法，包括 dB 形式数据直接求算数平均和 dB 形式数据转化为数值求平均再转化为 dB 的方法，并以一条 RCS 曲线结果为例演示了两种方法的使用。下图中，结果①是直接对 RCS 曲线求算数平均的结果；结果②是先将 RCS 曲线转化为数值，求平均后再转化为 dB 的结果。
