搞懂 ELK 日志系统架构，这一篇就够了（含实战图解）

随着系统架构的不断扩展和业务规模的迅猛增长，传统的日志管理方式已经难以应对海量分布式系统中的日志收集、查询和告警需求。为此，越来越多的企业开始引入成熟的日志系统方案，Elastic Stack（即 ELK + Beats） 便是其中最流行的一种。

本文将从日志系统的必要性讲起，深入剖析 ELK 各组件的工作原理、使用方式以及实际部署方式，帮助你全面理解并快速上手这一强大的日志平台。

为什么我们需要日志系统？

在现代微服务架构下：

• 业务发展迅猛，服务器节点数量爆炸式增长；

• 应用日志、访问日志、错误日志源源不断地产生；

• 开发人员需要登录多台服务器逐一排查问题，效率低、成本高。

因此，集中式日志系统 成为刚需，不仅能统一采集和处理日志，还能提升故障排查和运维效率。

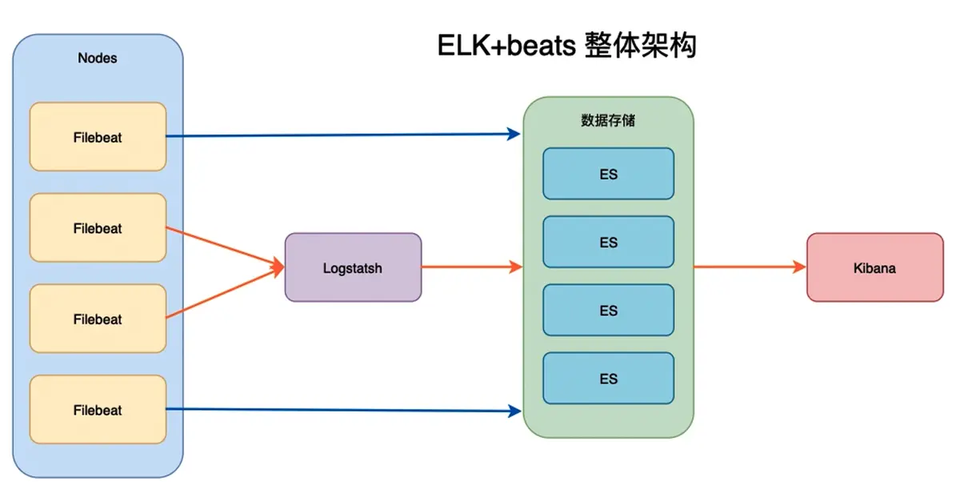

什么是 Elastic Stack（ELK + Beats）

Elastic Stack 是一套开源的日志采集、处理、分析和可视化平台，通常包含以下几个核心组件：

Beats：轻量级日志采集工具家族

Beats 是 Elastic 提供的一组用于不同场景的数据采集工具，常用的包括：

ELK 系统的特点

Elastic Stack 作为日志平台，具备以下优势：

• 强大的日志采集能力：支持多种来源，几乎可以采集任何类型的数据；

• 稳定的传输机制：数据可安全传输至中心系统；

• 分布式架构：天生支持横向扩展，轻松应对海量日志；

• 强大的分析 &可视化 &告警能力：满足开发运维团队的深度分析需求。

Filebeat 架构与工作原理详解

Filebeat 是最常用的日志采集工具，主要负责将日志文件数据发送到 Logstash 或 Elasticsearch。

Filebeat 的核心组件

• Prospector（勘测者）：负责管理日志源，定位需要收集的文件；

• Harvester（收割机）：负责读取具体日志文件内容，每个文件对应一个 Harvester。

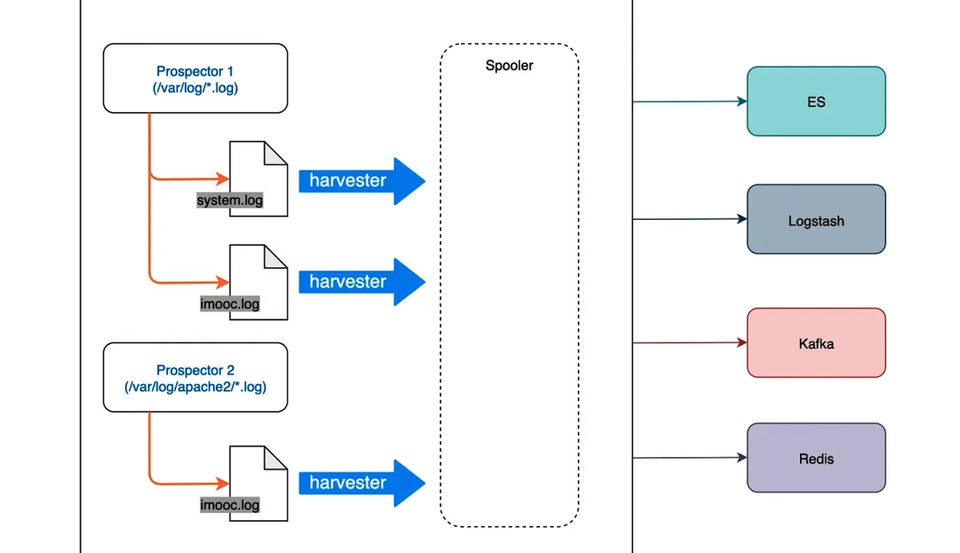

Filebeat 工作流程

Filebeat 如何记录文件状态？

• 默认将状态信息记录在 /var/lib/filebeat/registry 文件中；

• 会记录“发送前的最后一行”，并在恢复时继续发送；

• 为每个文件生成唯一标识符，识别是否曾经采集过。

Filebeat 如何保证事件“至少被发送一次”？

• 每个事件的状态会本地保存；

• 未确认的事件会不断重试，直到成功；

• 即使在 Filebeat 重启后也会继续发送未确认数据。

这一机制保证了日志不会漏传，但有可能会重复（可通过后续处理规避）。

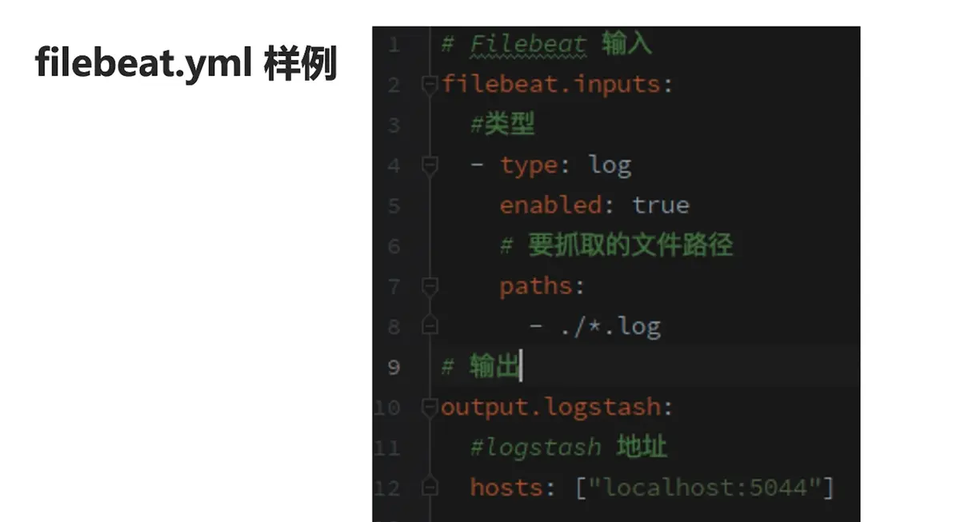

Filebeat 配置文件示例

filebeat.inputs:- type: log  enabled: true  paths:    - /var/log/*.log
output.logstash:  hosts: ["localhost:5044"]

Filebeat 下载与启动

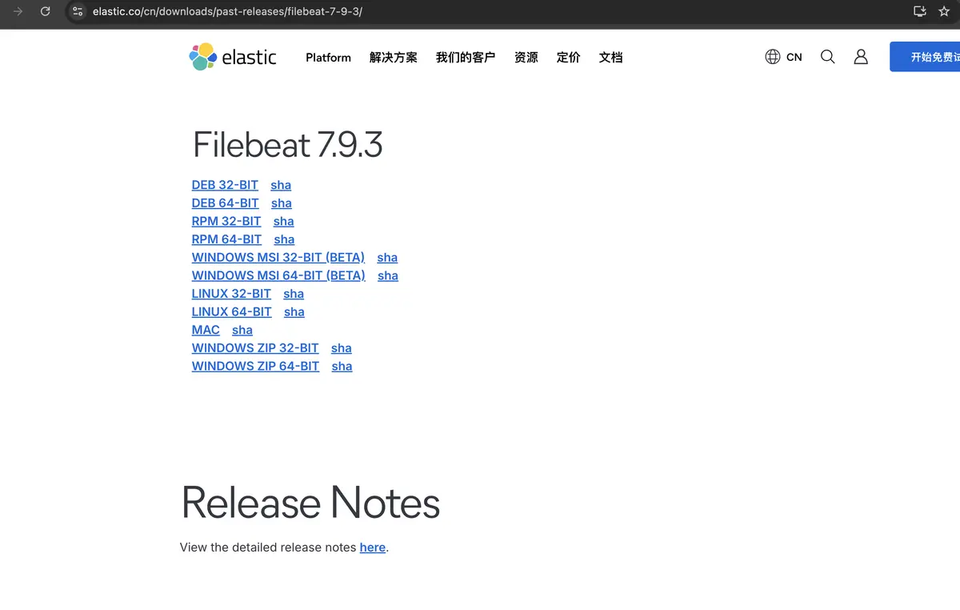

• 下载地址：Filebeat 7.9.3 官方页面


• 或最新版本：https://www.elastic.co/downloads/beats/filebeat


启动命令：

./filebeat -e -c filebeat.yml

或使用 Docker 部署，参考：官方文档

Logstash 的三阶段处理流程

Logstash 的处理流程包括：

1. Input：输入插件从各种数据源采集数据；

2. Filter：使用插件对数据进行清洗、转换；

3. Output：将清洗后的数据输出到目标系统（如 Elasticsearch、Kafka 等）。

常用的输入插件

• file：从文件系统读取（支持类似 tail -f）；

• syslog：监听系统日志；

• beats：接收来自 Filebeat 的数据。

强大的 Filter 插件 —— Grok

grok 插件是日志结构化处理的核心，语法如下：

%{SYNTAX:SEMANTIC}

举例：

%{LOGLEVEL:log_level} %{GREEDYDATA:log_message}

它会将日志分解为结构化字段，非常适合后续索引和搜索。

输出插件

• 支持输出至 Elasticsearch、Kafka、Redis 等目标系统。

Kibana 可视化配置步骤

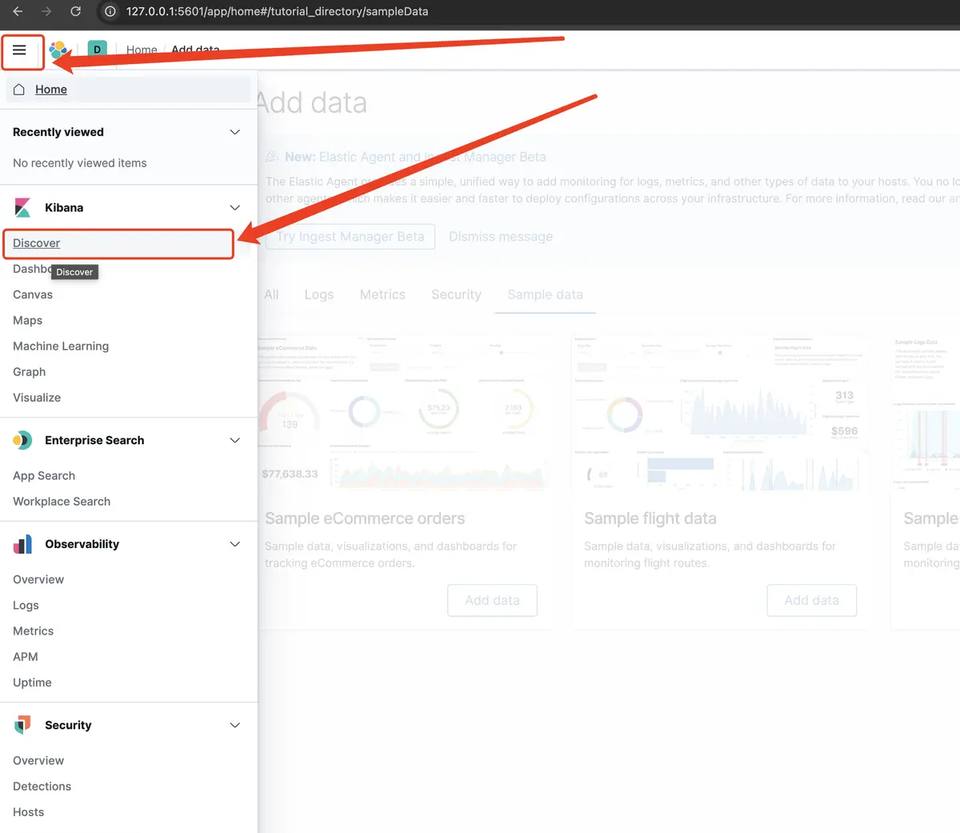

1. 浏览器访问 http://localhost:5601/ 进入 kibana 页面，点击左上角的 Discover

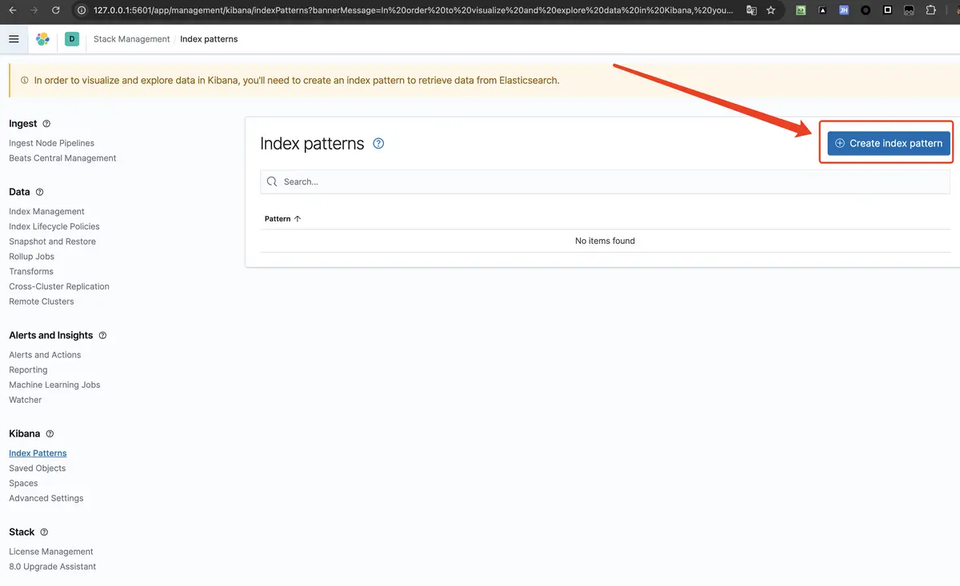

2. 然后点击 Create index pattern

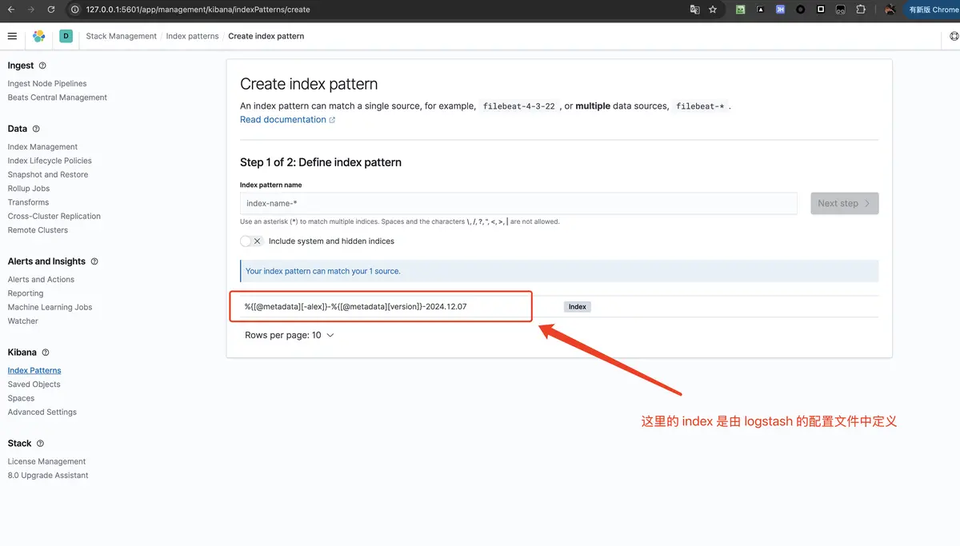

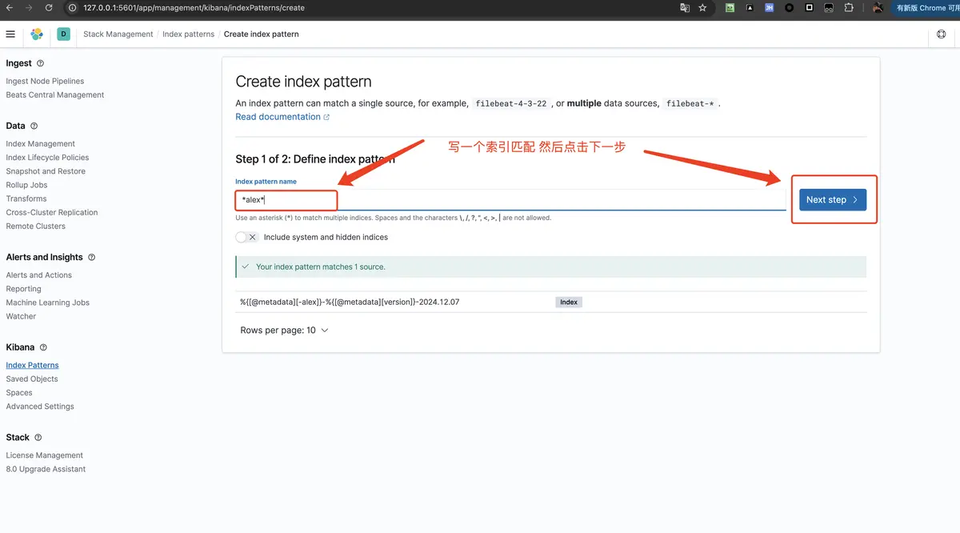

3. 我们可以看到会存在我们在 logstash 中配置的 index，然后填写 index pattern，（当然需要与 logstash 中的索引要有关系）点击 Next step


填写索引匹配规则

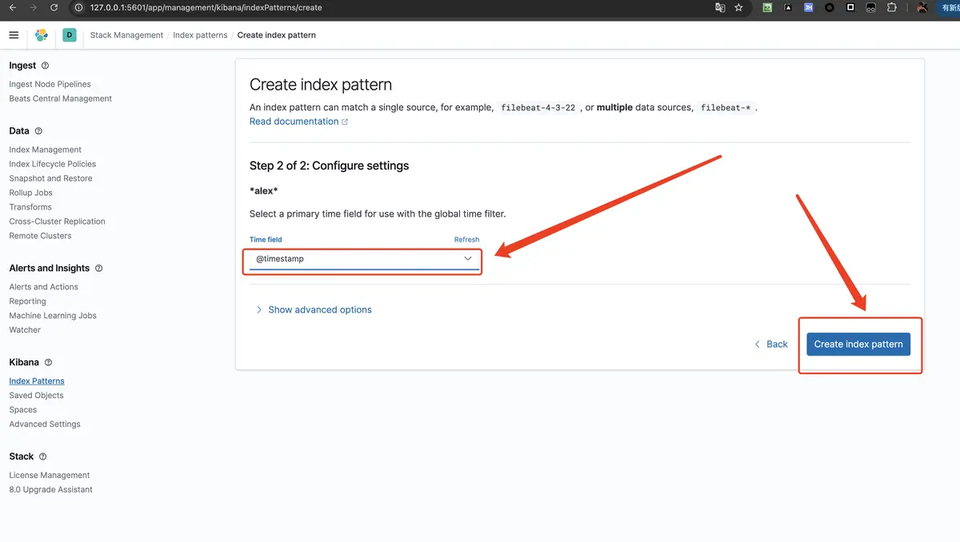

4. 选择时间字段，然后点击 Create index pattern

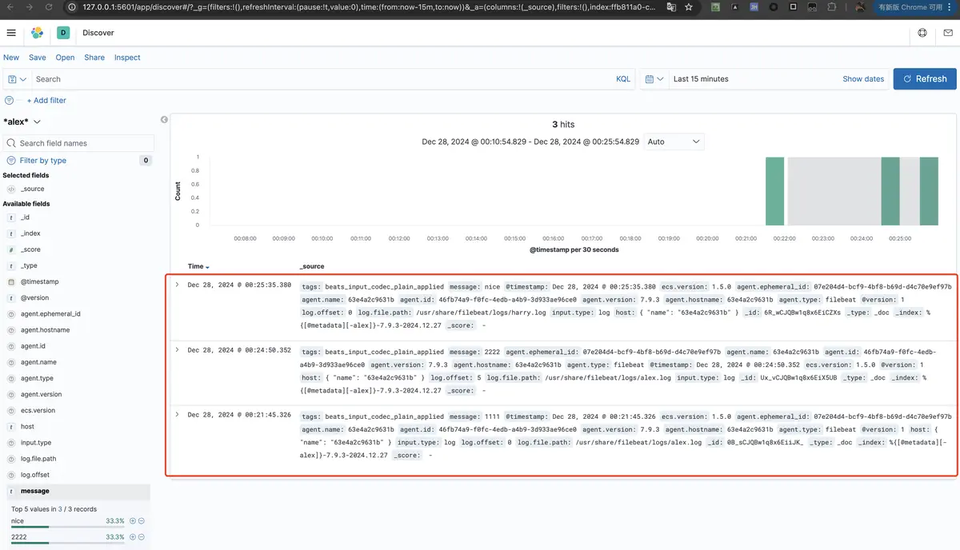

5. 然后重新回到 Discover 页面，就可以看到我们导入的内容了

搭建

这里，我提供了 elk 的 docker-compose.yml 示例，以供你参考。如果你感兴趣，可以访问 https://github.com/pudongping/polyglot-script-box/tree/master/elk 获取完整的 docker-compose 配置信息。

services:
  elasticsearch:    image: elasticsearch:7.9.3    ports:      - "9200:9200"      - "9300:9300"    volumes:      #配置目录      - ./elasticsearch/config/elasticsearch.yml:/usr/share/elasticsearch/config/elasticsearch.yml      #数据目录      - ./elasticsearch/data:/usr/share/elasticsearch/data      #插件目录      - ./elasticsearch/plugins:/usr/share/elasticsearch/plugins    environment:      ES_JAVA_OPTS: "-Xms512m -Xmx512m"      # 设置为单节点（非集群模式）      discovery.type: single-node      # 账号      #ELASTIC_USERNAME: ""      # 密码      #ELASTIC_PASSWORD: ""      network.publish_host: _eth0_    networks:      - elk-network
  logstash:    image: logstash:7.9.3    ports:      - "5044:5044"      - "5001:5000"      - "9600:9600"    volumes:      - ./logstash/config/logstash.yml:/usr/share/logstash/config/logstash.yml      - ./logstash/pipeline/logstash.conf:/usr/share/logstash/pipeline/logstash.conf    environment:      LS_JAVA_OPTS: "-Xms512m -Xmx512m"    networks:      - elk-network
  kibana:    image: kibana:7.9.3    ports:      - "5601:5601"    volumes:      - ./kibana/config/kibana.yml:/usr/share/kibana/config/kibana.yml    environment:      #ELASTICSEARCH_USERNAME: ""      #ELASTICSEARCH_PASSWORD: ""      ELASTICSEARCH_HOSTS: "http://elasticsearch:9200"    networks:      - elk-network
# 网络配置networks:  elk-network: # 定义一个名为 elk-network 的网络    driver: bridge

实践建议与总结

Elastic Stack 在日志收集、集中分析和可视化上提供了一套非常强大的方案，适合分布式系统中的复杂场景。我的经验是：

• 尽可能将日志标准化、结构化，方便后续检索和告警；

• 合理利用 Filebeat 的模块功能，节省重复造轮子的成本；

• Grok 表达式需谨慎优化，性能瓶颈常见于过滤阶段；

• 初次部署推荐使用 Docker Compose 管理，更快速上手。

通过这篇文章，相信你已经掌握了 ELK 的核心组件、工作流程及实战部署方式。如果你正面临日志混乱、排查困难的问题，不妨试试 ELK，它或许正是你理想的解决方案！

如需更进一步的使用指南或实战部署脚本，也欢迎留言交流～
