ArrayDeque 双端队列 -- 底层原理可视化

  • 2025-08-04
    福建
  • 本文字数:4968 字

    阅读完需:约 16 分钟

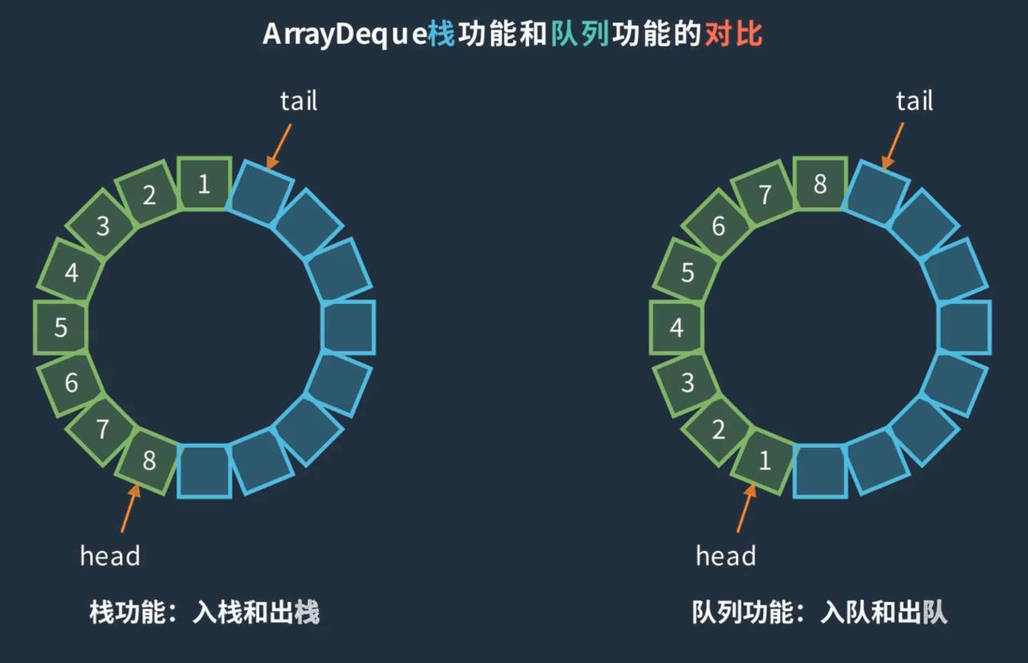

有环形的数组?同时具备栈功能队列功能


1. Java 中的栈实现

在 Java 中,栈类你可以直接找到的是Stack类。Stack类实在 JDK 1.0 的时候就有了,但你会发现在Stack类头注释写着:建议优先使用Deque接口及其实现类,例如:ArrayDeque


1.1. Stack

Stack 继承自 Vector<E>,线程安全,但因每次操作都要加锁,性能较差。Vector 集合基本也不会用到的。

示例:

Stack<Integer> stack = new Stack<>();stack.push(1);int top = stack.peek();int popped = stack.pop();
复制代码


1.2. LinkedList

LinkedList实现了Deque双端队列接口,具备了队列功能和栈功能,也就是说LinkedList 可以当做普通 List 集合来用,同时还可以当做栈或队列来使用。

以下是通过 LinkedList 来实现入栈、出栈操作:

LinkedList<String> linkedList = new LinkedList<>();// 入栈linkedList.push("渊");linkedList.push("渟");linkedList.push("岳");linkedList.push("Why?");System.out.println(linkedList); // [Why?, 岳, 渟, 渊]// 获取栈顶元素String peek = linkedList.peek();//不会出栈System.out.println(peek); // Why?// 出栈String pop = linkedList.pop();//出栈一个System.out.println(pop);// Why?linkedList.pop();   //再出栈一个,不获取结果System.out.println(linkedList);// 剩下的元素:[渟, 渊]
复制代码


使用双端队列功能时,如果你想将引用改为接口名,❌这样写是错的:List<String> linkedList = new LinkedList<>();✔得这样写才行:Deque<String> linkedList = new LinkedList<>();

1.3. ArrayDeque

Deque接口为双端队列接口,ArrayDeque实现了该接口。

ArrayDeque 看命名就知道是双端队列,并且底层数据结构为数组。ArrayDeque除了具有队列(FIFO)功能,同时它还具备栈(LIFO)功能,所以它可以当做栈来使用。

栈功能示例:

Deque<Integer> deque = new ArrayDeque<>();deque.push(1);deque.push(2);deque.push(3);System.out.println(deque); // [3, 2, 1]int top = deque.peek();System.out.println(top); // 3int popped = deque.pop();System.out.println(popped); // 3System.out.println(deque); // [2, 1]
复制代码


LinkedList在集合学习时已经学过了,它的双端队列功能并不会影响底层数据结构,仅仅是操作逻辑不同而已。

在双端队列功能上,LinkedList没有ArrayDeque性能高,通常使用ArrayDeque更多,所以我们详细来学学ArrayDeque有什么独特之处?


2. ArrayDeque 底层原理

在 Java 中,可以通过双端队列Deque的实现类来实现栈功能,常用的有两个:ArrayDeque 和 LinkedList

两个类继承与实现:

// ArrayDequepublic class ArrayDeque<E> extends AbstractCollection<E>                           implements Deque<E>, Cloneable, Serializable// LinkedListpublic class LinkedList<E>    extends AbstractSequentialList<E>    implements List<E>, Deque<E>, Cloneable, java.io.Serializable
复制代码


LinkedList 实现类既是List集合、同时又是Deque双端队列,也就是说,这个类具备多种功能:链式集合、链式队列和链式栈三种功能。

ArrayDeque 实现类具备两种功能:队列和栈。

上一篇栈的文章也讲述过使用单链表实现自定义栈,并使用自定义栈完成了有效括号匹配实战,在此,主要完成ArrayDeque栈功能的学习。


2.1. ArrayDeque 的数据结构

看命名就知道是双端队列,并且底层数据结构为数组ArrayDeque类主要字段如下:

public class ArrayDeque<E> extends AbstractCollection<E>                           implements Deque<E>, Cloneable, Serializable{    // 数据就保存在这个数组,大小总是2的幂    transient Object[] elements;	// 头索引    transient int head;	// 尾索引    transient int tail;    // 允许最小容量    private static final int MIN_INITIAL_CAPACITY = 8;
...}
复制代码


特别说明下MIN_INITIAL_CAPACITY=8,这个最小容量是在你指定ArrayDeque大小时才会用到。比如你指定大小为 7,那它创建出来的大小为 8,它的计算逻辑和 HashMap 的一模一样。ArrayDeque的默认大小为 16。相关代码如下:

// 默认构造方法public ArrayDeque() {	elements = new Object[16];}
// 指定大小构造方法public ArrayDeque(int numElements) { allocateElements(numElements);}
private void allocateElements(int numElements) { elements = new Object[calculateSize(numElements)];}
// 计算结果为2的幂次方,跟HashMap的计算逻辑一样private static int calculateSize(int numElements) { int initialCapacity = MIN_INITIAL_CAPACITY; if (numElements >= initialCapacity) { initialCapacity = numElements; initialCapacity |= (initialCapacity >>> 1); initialCapacity |= (initialCapacity >>> 2); initialCapacity |= (initialCapacity >>> 4); initialCapacity |= (initialCapacity >>> 8); initialCapacity |= (initialCapacity >>> 16); initialCapacity++;
if (initialCapacity < 0) initialCapacity >>>= 1; } return initialCapacity;}
复制代码


2.2. 为什么大小设置为 2 的幂次方?

如果学过 HashMap 底层实现逻辑,那就非常容易理解,之前的 HashMap 文章还专门讲了这个。

它是HashMap的哈希值映射数组下标和ArrayDeque循环数组得以实现的基石。

使得通过与(&)运算高效完成数组下标映射,非常方便哈希值映射计算和循环索引计算。为得就是方便计算元素索引位置、提高计算效率,特别是扩容后需要做的调整,也变得简单高效。

通过添加元素(入栈)、动态扩容和移除元素(出栈)这些操作感受与(&)运算的巧妙之处。


2.3. 添加元素--入栈

从添加元素开始,直到元素达到阈值后触发动态扩容,再接着学习动态扩容。

元素入栈操作:

Deque<Integer> stack = new ArrayDeque<>();stack.push(1);  // 相当于 addFirststack.push(2);stack.push(3);stack.push(4);stack.push(5);stack.push(6);stack.push(7);stack.push(8);System.out.println(stack);
复制代码


执行结果:

[8, 7, 6, 5, 4, 3, 2, 1]

结果怎么反过来的??

我们看看源码怎么写的

public void push(E e) {	addFirst(e);}
public void addFirst(E e) { // 不允许存放 null 元素 if (e == null) throw new NullPointerException(); // 入栈元素位置计算 elements[head = (head - 1) & (elements.length - 1)] = e; if (head == tail) doubleCapacity();}
复制代码


计算新的 head 索引并插入元素

elements[ head = (head - 1) & (elements.length - 1) ] = e;
复制代码

headint数据类型,成员变量默认为:0;

head - 1:在当前 head 之前的那个槽位,也就是“往左移一格”,第一次插入时为:-1;

& (elements.length - 1)取模运算,但因为 elements.length 总是 2 的幂,这里用位运算更高效;

head = …:先更新 head 成新位置,再把 e 存入 elements[head];

这样无论 head 从 0 跑到 -1,按位与都会自动“回绕”到数组末尾,实现循环缓冲

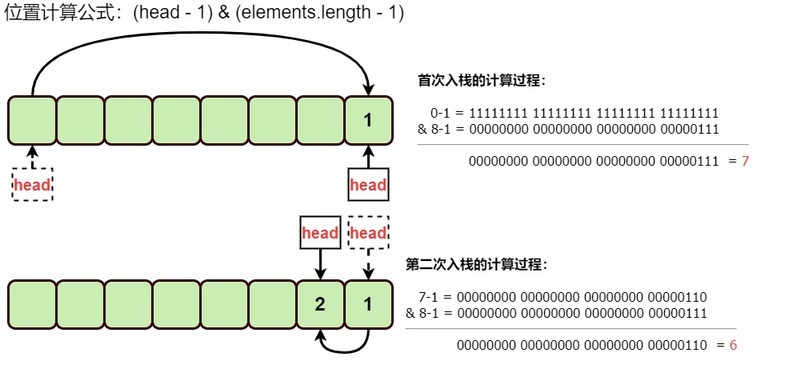

说那么多也没啥印象,来个计算过程图示:



所以,push入栈是从数组的末端开始,往回入栈的,ArrayDeque的数据结构为循环数组

循环数组数据结构如图:



2.4. 动态扩容

栈和队列就像 List 集合那样,使用时可能并不会知道集合大小为多少,所以ArrayDeque需要像ArrayList一样需要动态扩容。

ArrayDeque的动态扩容像HashMap一样,扩容时候为 2 的倍数,确保大小一直为 2 的幂次方。

动态扩容只会在元素入栈的时候才会触发addFirst触发扩容条件的源码

if (head == tail)	doubleCapacity();
复制代码


动态扩容关键源码为

private void doubleCapacity() {	assert head == tail;	int p = head;	// 数组大小	int n = elements.length;	// p右边元素的个数	int r = n - p;	// 容量翻倍	int newCapacity = n << 1;	if (newCapacity < 0)		throw new IllegalStateException("Sorry, deque too big");	// 创建新数组	Object[] a = new Object[newCapacity];	// 元素第一次拷贝	System.arraycopy(elements, p, a, 0, r);	// 元素第二次拷贝	System.arraycopy(elements, 0, a, r, p);	// 更新数组为新对象	elements = a;	// 重置头尾索引下标	head = 0;	tail = n;}
复制代码


重点在于,为什么需要拷贝两次?

/* * src     源数组 * srcPos  源数组的起始位置 * dest    目标数组 * destPos 目标数据的起始位置 * length  需要复制数组的长度 */// 元素第一次拷贝System.arraycopy(elements, p, a, 0, r);// 元素第二次拷贝System.arraycopy(elements, 0, a, r, p);
复制代码


ArrayDeque使用的是双端队列,是一种循环数组,头尾看做是相连的,做两次拷贝的目的是:确保新数组中的元素保持原来入栈的顺序。具体怎么个情况,继续往下看,可视化一步步的讲个明白。


2.5. 彻底搞懂循环数组

举个例子:指定ArrayDeque的大小为 8。先入栈 1、2、3、4、5、6、7、8 元素;再入栈 A、B、C、D、E、F、G、H 元素。

源码如下:

public class ArrayDequeStudy {    public static void main(String[] args) {        Deque<String> stack = new ArrayDeque<>(6);// 不能等于8,等于8初始大小会变为16        stack.push("1");        stack.push("2");        stack.push("3");        stack.push("4");        stack.push("5");        stack.push("6");        stack.push("7");        stack.push("8");        stack.push("A");        stack.push("B");        stack.push("C");        stack.push("D");        stack.push("E");        stack.push("F");        stack.push("G");        stack.push("H");        System.out.println(stack); // [H, G, F, E, D, C, B, A, 8, 7, 6, 5, 4, 3, 2, 1]        String top = stack.peek();        System.out.println(top);   // H        String pop = stack.pop();        System.out.println(pop);   // H        System.out.println(stack.pop());// G    }}
复制代码


通过图形显示处理过程就很好理解了。

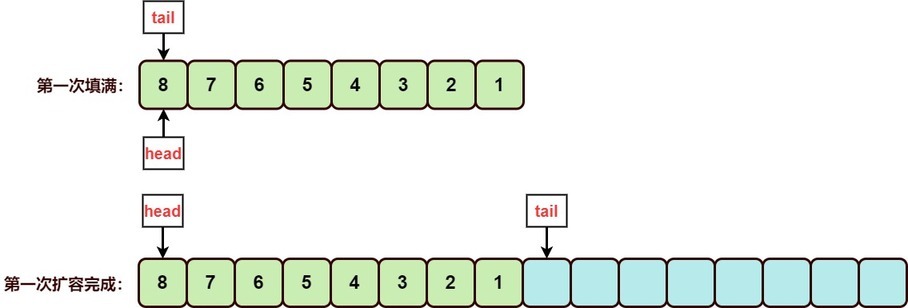

1. 第一次扩容的可视化

第一次扩容很好理解,只需执行一次元素拷贝,第二次的拷贝是空拷贝System.arraycopy(elements, 0, a, 8, 0)

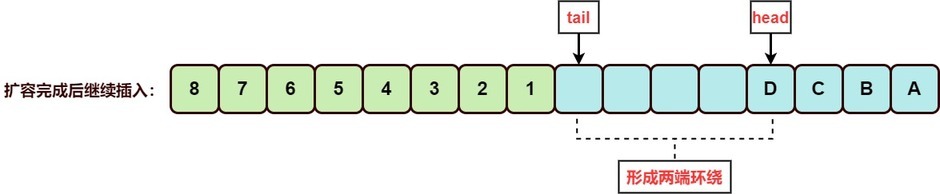

2. 扩容完成后,继续插入元素(重点):

在这里开始会出现环绕的插入,就是数组中的元素拆分成了两段

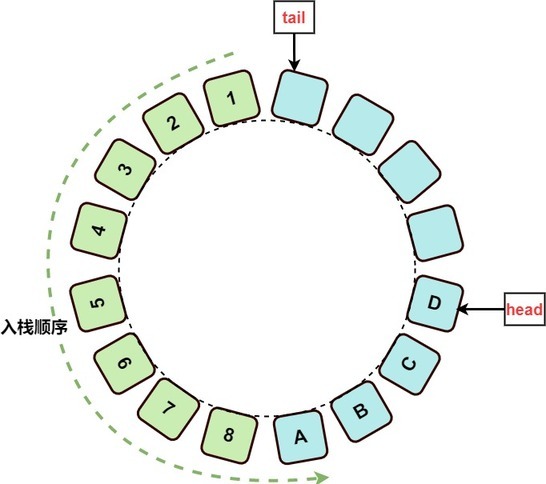

也许这样更好理解点,在逻辑处理上ArrayDeque的数据结构是长这样的↓。

push 一个元素 head 逆时针走动一格,写入元素即可。



3. 第二次扩容的可视化

出现两端环绕的情况时,两次拷贝是必不可少的,第一次拷贝的是 head 索引位置的后半段,第二次拷贝的是 0 至 head 的前半段,也就是剩下的那部分。不管是ArrayDeque的栈功能操作,还是双端队列操作,它们都会形成环绕形态的数组,需要进行两次拷贝,才能确保栈 LIFO 和队列 FIFO 元素的顺序正确



2.6. 移除元素--出栈

出栈操作pop就是将head索引下的元素取出,将 head 右移一位。

主要源码如下:

public E pollFirst() {	int h = head;	// 取出头元素	E result = (E) elements[h];	if (result == null)		return null;	// 清空对应数组	elements[h] = null;	// 将head右移一位	head = (h + 1) & (elements.length - 1);	return result;}
复制代码


整个操作过程非常高效,关键源码还是 head 右移一位。

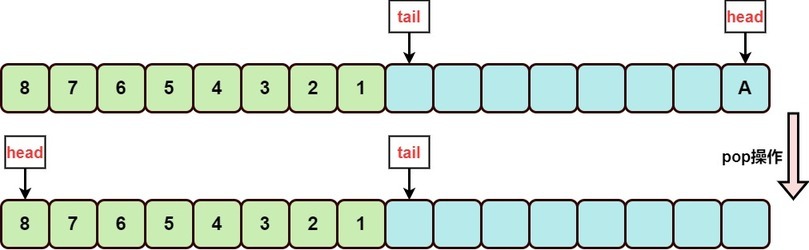

比如:出栈元素 D 的过程



ArrayDeque是循环数组,在常规横向的数组结构上面展示并不直观。

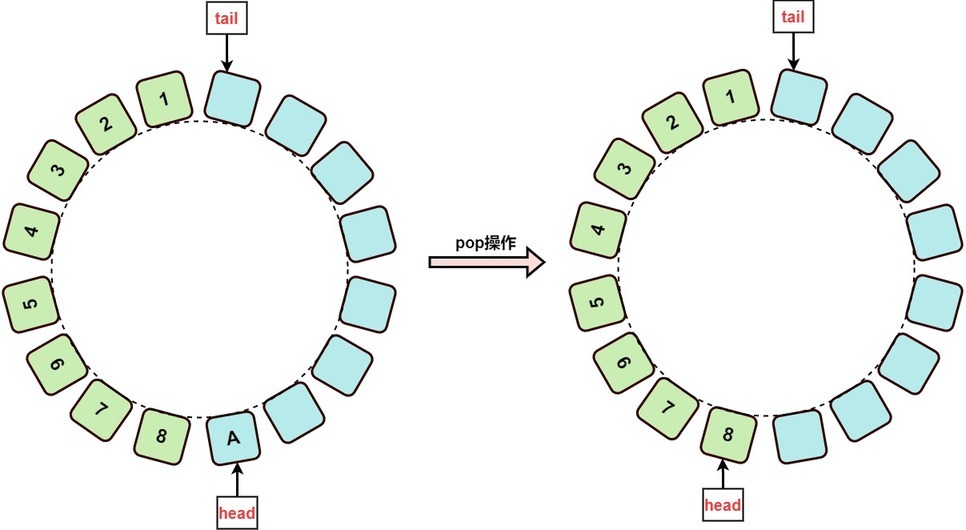

在首尾相连的圆形数组上,右移一位就像是在圆形的数组上顺时针走动一格,没有首尾隔断的感觉。

这样看起来可能更符合循环数组的处理逻辑,出栈操作



3. 总结

ArrayDeque 是基于循环数组的双端队列实现,既可用作队列(FIFO)也可用作栈(LIFO)。通过两个索引 headtail 和位运算自动在固定大小(2 的幂)的底层数组中“回绕”操作,当空间用尽时再将数组容量翻倍并平铺原有元素,所有入、删、取操作均为摊销 O(1),不支持存放 null 且非线程安全,但因无额外节点指针、缓存友好,通常比链表结构性能更优。

通过这篇文章,从栈功能使用到底层原理基本掌握,对ArrayDeque队列操作功能感兴趣的可以自行学习,底层和栈功能是共用的,相信你很快便可掌握双端队列。
