星云架构全景图解：从服务引擎到渲染层的组件流转路径

——中间件核心结构与“五大机制”全梳理：组件 · 服务 · 注册 · 调用 · 部署

导语星云走的是“中间件式低代码”路线：不替代你的现网系统，而是嵌入进去，给它接上“页面搭建、流程编排、数据库直连、系统对接、报表可视化、灰度/回退与审计”等一整套能力。为了把这条“能力生产线”讲清楚，本文从系统分层出发，拆解组件 → 服务 → 注册 → 调用 → 部署五大机制，并用“端到端流转路径”把数据与事件如何穿越前后端讲透，最后给出性能、可观测、安全与多租户的工程要点与验收清单。

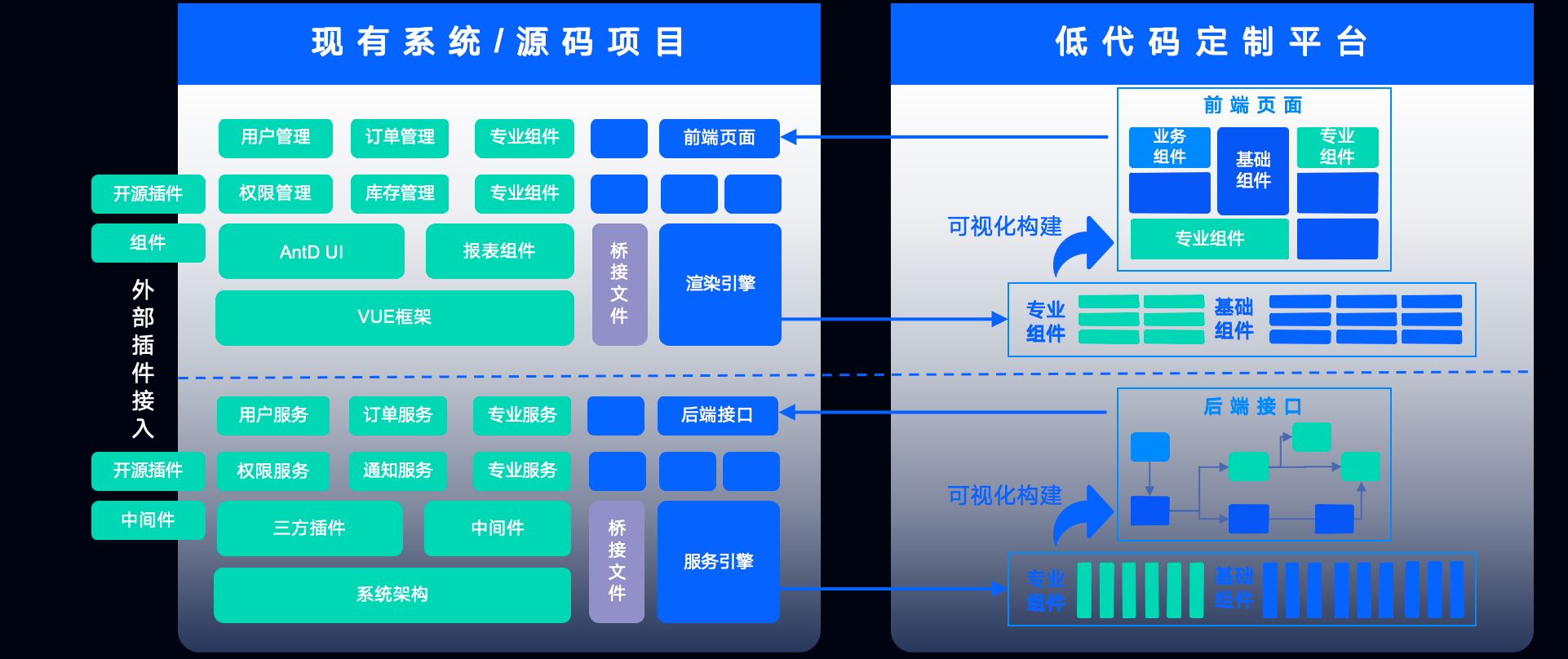

一、总体分层：3 层 10 中枢

星云以“接入层 / 能力层 / 运行与治理层”三层为主干，围绕 10 个“能力中枢”运转。

• 接入层（嵌入与统一认证）IFrame/渲染器/SDK 前端嵌入 → SSO/Token 透传 → 组织/角色/权限映射 → 主题变量与样式像素级融合。

• 能力层（可视化构建与编排）

• 页面与渲染中枢（Ant Design 组件、ECharts 图表、事件与样式系统、移动端适配）

• 流程/服务中枢（可视化编排，节点支持条件/并行/回写/补偿/幂等，脚本扩展：JS/Node）

• 数据中枢（直连 MySQL/Oracle/SQL Server/达梦/金仓等；连接池/事务；跨源聚合/计算列/口径快照/血缘）

• 连接器中枢（REST/HTTP 原生；鉴权/限流/重试/映射可视化配置；对接 ERP/OA/IM/票据/银行/IoT）

• 报表中枢（设计器、聚合与钻取、跨表关联、定时任务与导出）

• 资产中枢（组件/流程/连接器/脚本/主题的版本化与上/下架）

• 运行与治理层（独立运行与可观测）7) 发布中枢（版本隔离、金丝雀灰度、一键回退、多环境迁移与差异对比）8) 权限中枢（接口/按钮/字段/行级权限、脱敏、租户隔离）9) 审计与日志中枢（配置即文档、操作/变更留痕、导出审计）10) 监控与追踪中枢（结构化日志、指标、分布式追踪、告警）

关键词：不迁移数据、不重构、项目可独立部署/运行、与源码混合开发。

二、五大机制总览（一张图先行）

[组件机制]  组件清单/元数据  ─┐                           │  注册中心（资产中枢）[服务机制]  流程/脚本/接口映射 ├─► 生成可执行清单（运行时工单）                           │[注册机制]  数据源/接口/权限  ─┘          │                                         ▼[调用机制]  渲染器←事件→服务引擎←→连接器/数据库（回写/补偿/幂等）                                         │[部署机制]  Jar/.dll/容器/私有化          ▼                                    发布中枢（灰度/回退/审计/监控）

三、机制一：组件机制（从“定义”到“渲染”）

3.1 组件的三层能力

• 展示层：UI 结构与样式（Ant Design 体系 + 主题变量 + 响应式/移动端）。

• 交互层：事件与状态（onClick/onChange、联动、校验、懒加载）。

• 绑定层：数据与动作（字段映射、接口/流程绑定、输入输出约定）。

3.2 组件元数据（物料化）

• Manifest：id/name/version/props/events/slots/bindings


• Schema：页面级 JSON（布局、路由、主题、权限标记、SEO/可选）。

• 装配：可在设计器中拖拽组合、设置样式与事件、绑定数据源/流程/连接器。

3.3 渲染器（Rendering Engine）

• 工作职责：

• 解析页面 Schema → 生成虚拟树；

• 注入主题变量，确保像素级融合；

• 建立事件总线（与服务引擎对接）；

• 做差量渲染与性能优化（虚拟滚动、批量更新、懒加载/预取）。

• 可扩展点：自定义 Vue3 组件以 “桥接专业控件”（行业图形/地图/三维等）→ 注册后像普通组件一样复用。

四、机制二：服务机制（流程引擎 + 轻脚本 + 连接器）

4.1 服务定义

• 类型：

• 流程服务（可视化：条件、并行、聚合、超时、补偿、重试、幂等键）；

• 接口服务（REST/HTTP 映射：鉴权、限流、重试、请求/响应映射、签名与加解密）；

• 脚本服务（JS/Node），用于复杂计算、编排 glue 逻辑；

• 数据服务（SQL/存储过程、跨源聚合、计算列、口径快照）。

• 输入输出：统一 Context（用户、租户、角色、数据域、TraceId、TTL、回滚令牌）。

4.2 服务引擎的运行时要点

• 有状态/无状态并存：大多数节点无状态；需要事务/补偿时以回滚令牌或补偿函数处理。

• 可观测：节点级延迟与错误码、调用次数、重试次数、补偿是否成功。

• 安全：基于策略（Policy）的参数白名单与敏感字段脱敏；按角色注入令牌。

4.3 写回与补偿（上线关键）

• 回写：将流程结果落库/回 ERP/回账务/回 IM 通知。

• 补偿：失败后执行反向操作（如撤单/冲销/撤回消息）；幂等键确保重复调用无副作用。

五、机制三：注册机制（让资源“可被编排、可被审计”）

所有能力在注册中心统一登记，变成“一等资产”。

• 组件注册：组件ID/版本/输入输出/可视化属性/依赖/Owner


• 服务注册：流程/脚本/接口的 Entry/版本/权限/幂等配置/性能基线


• 接口注册：URL/方法/鉴权/限流/重试/映射/脱敏/责任人


• 数据源注册：类型/连接池/事务/快照策略/脱敏策略


• 权限注册：接口/按钮/字段/行级 的策略与租户边界

• 资产注册：组件/流程/连接器/脚本/主题的版本、上/下架、评分与消费关系

收益：

• 编排时拖入即用；

• 运维时可追可回（谁在用、哪里用、是否可回退）；

• 安全时有据可查（谁注册、谁变更、何时审计）。

六、机制四：调用机制（事件→服务→数据→回写→重绘）

6.1 端到端流转（页面打开）

1. 路由命中：渲染器加载页面 Schema，注入主题与样式。

2. 权限预校验：字段/按钮/数据域判断可见/可写。

3. 预取数据：绑定的数据服务执行跨源查询 → 结果入状态仓库。

4. 首屏渲染：组件树绘制完成。

6.2 端到端流转（用户触发）

1. 事件触发：用户点击→事件总线产生 Action；

2. 服务执行：服务引擎按清单执行（流程/脚本/接口/数据服务）；

3. 写回/补偿：必要时回写第三方或主库；出错→重试/补偿；

4. 状态更新：渲染器感知状态变化，差量重绘；

5. 审计记录：操作与变更日志落地，供导出与追溯。

6.3 关键细节

• 令牌透传：SSO/Token 与角色在 Context 中全链路透传；

• 限流/熔断/退避：连接器侧可视化策略；

• 缓存/快照：数据服务可开启只读快照与缓存，降低 P95 延迟；

• 并行与聚合：流程节点支持 fork/join；

• 幂等键：每次业务调用生成幂等键，防止重复提交。

七、机制五：部署机制（三种形态 + 发布治理）

7.1 部署形态

• Jar 模式（Java 体系）：嵌入后端服务侧，适合 Java 技术栈系统。

• .dll 模式（.NET 体系）：适合 .NET 系统一体化部署。

• 容器/私有化模式：以容器镜像交付，项目可独立部署/运行，与开发平台互不依赖；支持多环境与弹性扩展。

可按项目/租户进行隔离，便于并行版本与独立升级。

7.2 发布治理（上线不赌运气）

• 版本隔离：组件/流程/连接器/脚本都支持语义化版本（MAJOR.MINOR.PATCH）。

• 金丝雀灰度：按用户/角色/租户放量。

• 一键回退：与版本隔离配套，回退零停机。

• 多环境迁移：Dev→Test→Pre→Prod 差异对比与工单化审批。

• 可观测：日志/指标/分布式追踪/告警一体化，形成上线记分卡。

八、从“服务引擎”到“渲染层”的一条链路（详细时序）

场景：订单审批“高额走会签、低额直批”，批量回写 ERP，并生成口径一致的对账报表。

1. 页面初始化

2. 路由命中 → Schema 解析 → 主题/样式注入 → 权限预校验（字段/按钮/行级）。

3. 数据预取：订单列表（跨库聚合 + 计算列），状态仓库填充。

4. 用户点击“提交审批”

5. 事件总线发出 Action(submit)；

6. 服务引擎启动流程：

7. 节点 A（规则判断）：金额阈值 → 分支（高/低额）。

8. 节点 B（会签或直批）：并行审批（fork/join），超时升级策略。

9. 节点 C（回写 ERP）：连接器调用（鉴权签名/限流/重试/映射），失败进入补偿队列。

10. 节点 D（记录审计）：写入审计中枢，生成回滚令牌。

11. 渲染器重绘

12. 状态仓库更新 → 受影响组件差量更新（列表行状态、进度条、提示文案）。

13. 若发生失败 → 补偿成功后发出 Action(retry_ok)，再次重绘。

14. 报表与口径

15. 报表服务读取快照与计算列，生成“审批用时/回写成功率/财务口径”仪表盘，支持钻取与导出。

九、数据与安全：口径治理 + 最小权限 + 全程审计

• 口径治理：指标 = 公式 + 维度过滤 + 版本；以快照固化，用于审计回看与对账。

• 最小权限：接口/按钮/字段/行级策略；敏感字段脱敏；导出审计。

• 令牌安全：令牌过期与密钥轮转制度化；私密连接信息加密存储。

• 合规：可导出的操作/变更日志；按需提供渗透/自检报告。

十、性能与可观测：把“快与稳”量化

• 关键指标：

• API P95 延迟、错误率、重试/补偿成功率；

• 流程节点耗时分布、瓶颈节点 TopN；

• 连接器 SLO（可用性/延迟/错误码）；

• 报表出数时间、快照大小与刷新频次；

• 发布灰度时长、回退次数与 MTTR。

• 优化手段：

• 连接池与并发控制、退避重试、缓存与快照；

• 读写分离（按场景）、批处理与异步化；

• 前端虚拟滚动与按需加载；

• 数据血缘与影响面分析（变更前评估）。

十一、多租户与多项目：隔离、复用与资产运营

• 隔离：租户/项目级运行时隔离，资源配额与权限边界独立。

• 复用：资产中枢记录“谁生产、谁消费、复用次数、口碑评分”；

• 运营：设立“领养人”（Owner），发布月度资产战报（复用率、缺陷密度、MTTR、P95）。

十二、PoC/验收清单（建议 8–10 天同题同卷）

1. 接入：3–5 天完成前端嵌入、SSO/Token、权限映射、连通 1 张既有库表、主题像素级一致。

2. 页面：列表 + 表单（校验/级联/上传/打印），移动端适配。

3. 流程：并行分支 + 回写/补偿/幂等，节点轨迹可回放。

4. 对接：REST 连接器完成“鉴权/限流/重试/映射”配置，查询 + 回写打通。

5. 报表：跨源聚合、计算列、口径快照、钻取与定时。

6. 发布：项目独立部署/运行，金丝雀灰度与一键回退演示。

7. 审计：导出配置即文档与操作/变更日志。

8. 可观测：查看日志、指标与追踪，展示瓶颈节点定位。

十三、架构要点速查（给评审与实施的 A4 口袋卡）

• 嵌入：IFrame/渲染器/SDK + SSO/Token 透传 + 权限/数据映射 + 直连数据库

• 组件：展示/交互/绑定三层；Vue3 自定义组件可桥接专业控件

• 服务：流程（条件/并行/回写/补偿/幂等）+ 脚本（JS/Node）+ 数据服务 + 接口服务

• 注册：组件/服务/接口/数据源/权限/资产统一登记，版本化与可审计

• 调用：事件总线 → 服务引擎 → 连接器/数据库 → 回写/补偿 → 状态更新 → 重绘

• 部署：Jar/.dll/容器，项目独立部署/运行，版本隔离、灰度/回退、多环境迁移

• 治理：字段/行级权限与脱敏、配置即文档、日志/指标/追踪/告警

• 数据：跨源聚合、计算列、口径快照与血缘；不迁移、不重构

• 性能：连接池/缓存/异步/批处理/退避；P95/错误率/MTTR 量化

• 复用：资产中枢运营，复用率与评分考核

结语

把星云放进你的系统，等于在现有架构里插入了一条可视化的交付生产线：

• 前端有渲染器与组件生态，像素级与原系统融合；

• 中台有流程/脚本/连接器/数据服务协同，支撑回写/补偿/幂等真投产；

• 后台有注册/发布/审计/监控与灰度/回退，确保“快”不以牺牲“稳”为代价。

当“组件—服务—注册—调用—部署”五大机制连成闭环，任何一次业务改动都能沿着同一条可控的流水线从配置到上线：小时/天级交付、现网无扰动、故障可回退、资产可复用。这就是中间件式低代码的真正意义，也是星云能在复杂现网里持续进化的底层逻辑。
