Ascend 的 aclgraph（五）PrimTorch & TorchInductor
1 PrimTorch
参考：Torch.compile()流程解析——4. PrimTorch & TorchInductor
在上一篇Ascend的aclgraph（四）AOT Autograd构建 joint graph 的时候提及过 op 执行的时候，通过ProxyTorchDispatchMode的torch_dispatch对 op 进行decompose，具体流程是：
调用
maybe_handle_decomp()函数在CURRENT_DECOMPOSITION_TABLE（一个 Aten op 映射表）中查找 op 对应的函数实现并返回，若未实现则进入 b；若不是则调用
decompose()函数继续进行拆解，decompose()实现逻辑如下：

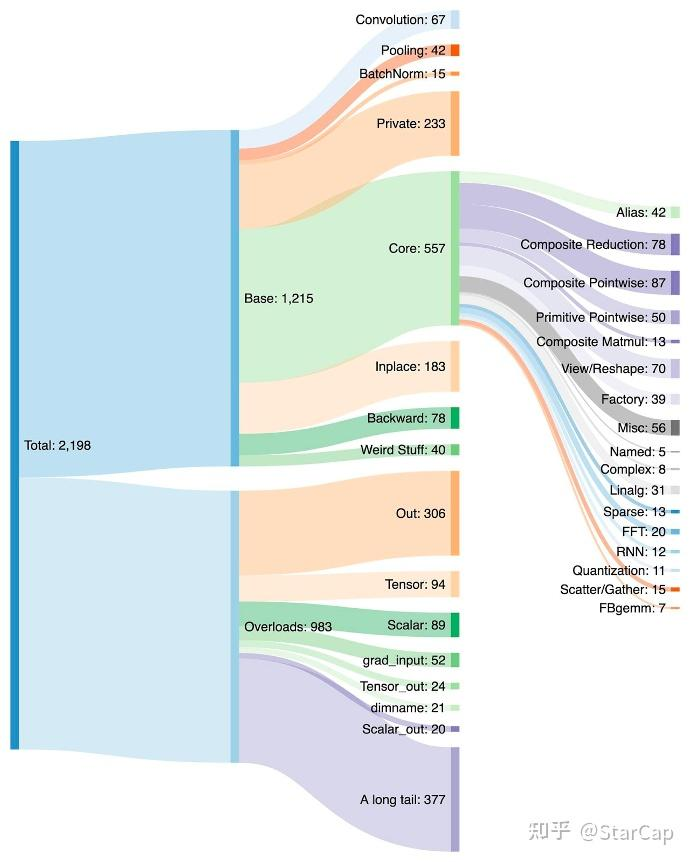

从而实现 high level op 一步步拆解到 Aten op 的过程。总的来说，PrimTorch 是一种规定，将所有的 op 拆解为一个约定的 op 规范集合，并作为开发者和硬件厂商之间的一种中间桥梁，Pytorch 前端将 op 拆解映射到 PrimTorch，而硬件厂商针对这些特定的 op 进行优化即可。
2 TorchInductor
TorchInductor 是 PyTorch 的一个高性能编译后端，专注于将优化后的计算图转换为高效的、针对特定硬件（如 CPU、GPU）的内核代码。它利用多种优化技术，包括内存优化、并行化和低层次的代码生成，以最大化计算性能。aot_dispatch_autograd()函数在拿到前反向的 FX Graph 后，分别调用fw_compiler、bw_compiler对前反向图进行编译，这里的fw_compiler和bw_compiler可以是不同的 compiler（npu 就是自定义的），在 inductor 的默认实现中调用的是compile_fx_inner，而其中的核心函数是fx_codegen_and_compile()，负责对 FX Graph 进行图优化、Triton 内核代码生成等。
2.1 TorchInductor 函数调用

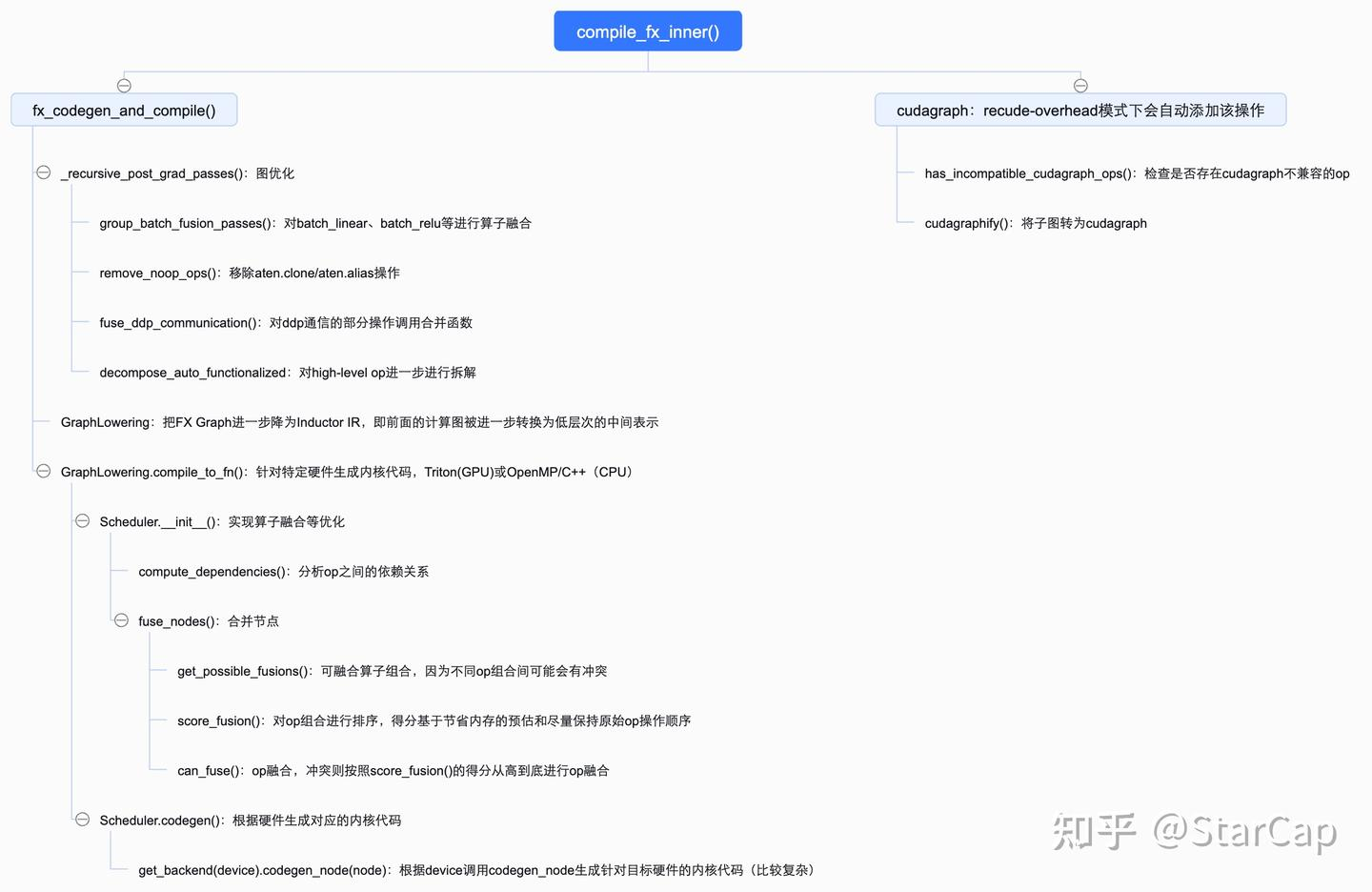

compile_fx_inner的核心实现逻辑如下。
fx_codegen_and_compile()中比较重要的三个函数是：
_recursive_post_grad_passes：负责对计算图进一步的优化，包括：group_batch_fusion_passes：对 batch_linear、batch_relu、batch_sigmoid 等归一化操作进行算子融合，根据融合规则，然后以 BFS 的方式查找符合规则的 op 进行融合。remove_noop_ops：移除图形中本质上是 aten.clone 和 aten.alias 的操作。fuse_ddp_communication：对 ddp 通信的部分操作调用合并函数进行融合。decompose_auto_functionalized：对 high-level op 进一步进行拆解（因为前面进行算子融合那些操作可能会引入新的 high level op 所以这里再操作一遍），将高层次的操作逐步转换为更低层次的实现。GraphLowering：把 FX Graph 进一步降为 Inductor IR，即前面的计算图被进一步转换为低层次的中间表示。这一表示更加接近最终的机器代码，并且适合进一步的代码生成和优化。GraphLowering.compile_to_fn()：负责对前面生成的 IR 表示转换为针对目标硬件低层次代码，GPU 上会生成 Triton，CPU 上会生成 OpenMP/C++，npu 上是？后续解答，同时可能会利用 SIMD 指令和多线程并行化来加速计算，是 inductor 中一个核心的实现。
2.2 compile_to_fn()——内核代码生成
compile_to_fn()在 Scheduler 类中实现内核代码编译的核心功能。而 Scheduler 的两个函数值得关注：
Scheduler.init()：实现算子融合等优化，基本流程为：compute_dependencies()：分析 op 之间的依赖关系；fuse_nodes()：合并节点，核心逻辑是通过get_possible_fusions获取可融合算子组合（这里只是先选出可融合的，因为可能 op 之间有交集，所以并未直接执行融合，而是筛出可融合的组合并排序再进行按序融合），然后再调用can_fuse()进一步检查是否可融合，最后进行融合，其中两个重要的函数是can_fuse()检查两个 op 融合是否合法，score_fusion()对给定的融合 op 排一个优先级（当融合 op 组合冲突时以排序分数高的先融合，排序得分基于<1>节省的内存操作的估计，<2> 尽量保持原始操作顺序）；Scheduler.codegen()：codegen_extern_call()：是对部分 kernel 决策进行就地更改并记录决策（没看明白什么操作）self.get_backend(device).codegen_node(node)：根据 device 调用 codegen_node 生成针对目标硬件的内核代码，如在/usr/local/lib/python3.9/dist-packages/torch/_inductor/codegen/cuda_combined_scheduling.py::codegen_node中实现了生成 Triton 内核代码。
回到compile_to_module()，将前面生成内核代码以.py 文件方式（triton 实现）保存到PyCodeCache中，最后调用PyCodeCache.load_by_key_path()获得编译后的 module（这个 module 包含 triton 代码的临时文件路径），返回到fx_codegen_and_compile()函数中将进一步封装成CompiledFxGraph。
最后回到compile_fx_inner函数中，若支持 cudagraph 还会对编译后的图进行 cudagraph 编译优化（torch.compile 的 recude-overhead 模式下会自动添加 CUDA Graph 来减小运行时开销）。读到这里，以为 aclgraph 中的 recude-overhead 是专为 npu 添加，原来是来自于这里。
cudagraph 优化具体流程为：
has_incompatible_cudagraph_ops()：检查是否存在与 cudagraph 不兼容的 opcudagraphify()：将子图转为 cudagraph 进行优化
到此完成 TorchInductor 的编译部分，返回一个 Triton 内核代码实现的 CompiledFxGraph，最后一路返回到compile_fx()即 inductor 的入口，又回到了调用call_user_compiler处，继续进行后续的操作（Ascend的aclgraph（三）TorchDynamo）完成整个流程。
到此梳理完了torch.compile()函数的整体流程，解析了从 TorchDynamo 捕获计算图、再到 AOTAutograd 捕获前反向计算图并进行算子decompose、以及最后在 TorchInductor 中完成算子融合和 kernel 代码生成的实现逻辑，后续再对其中的部分实现细节进行深入分析。
3 小结
用 3 篇的内容介绍了 torch.compile 中的相关概念，后续接着回到 torchair 的代码中，继续分析 aclgraph 的成图逻辑，以及 npu 上的后端是怎么执行的。
