本章节介绍 ONNX 模型如何转化为 OM 模型，并在昇腾 AI 处理器上做离线推理。
昇腾张量编译器（Ascend Tensor Compiler，简称 ATC）是异构计算架构 CANN 体系下的模型转换工具， 它可以将开源框架的网络模型或 Ascend IR 定义的单算子描述文件（json 格式）转换为昇腾 AI 处理器支持的.om 格式离线模型。ATC 功能详见：https://www.hiascend.com/document/detail/zh/canncommercial/80RC2/devaids/auxiliarydevtool/atlasatc_16_0001.html
设置环境变量
ATC 工具内置在 cann-toolkit 中，因此使用时需设置 ascend-toolkit 环境变量：
source /usr/local/Ascend/ascend-toolkit/set_env.sh
复制代码
ONNX 转静态 OM
命令格式
atc --framework=5 --model=XXX --output=XXX \ --input_format=XXX --input_shape=model_input_name:model_input_shape \ --log=error --soc_version=Ascend${chip_name}
复制代码
参数说明
--framework ： 5 代表 ONNX 模型--model ： ONNX 模型文件路径与文件名--output : 输出的 OM 模型文件路径与文件名--input_format : 可以选 NCHW or ND--input_shape : 模型输入的 shape--log : log 日志有 debug/info/warning/error/null 级别--soc_version : 指定模型转换时昇腾 AI 处理器的版本（可通过 npu-smi info 命令查看处理器版本）特别说明：把 log 设置成 debug，然后配合 export ASCEND_GLOBAL_LOG_LEVEL=0 和 export ASCEND_SLOG_PRINT_TO_STDOUT=1 可以重定向具体日志，方便定位问题。
执行转换
atc --framework=5 --model=inference/det_onnx/model.onnx --output=inference/om/det \ --input_format=NCHW --input_shape=x:1,3,224,224 \ --log=error --soc_version=Ascend910B4
复制代码

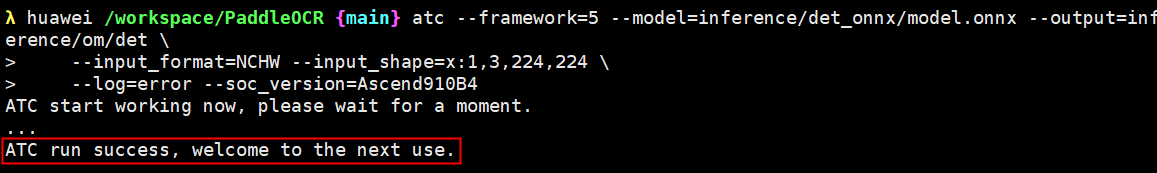

转换成功：
输出结果
执行完毕后，OM 模型会被保存在 ./inference/om/路径下：
inference/om/ └── det.om # OM模型文件
复制代码
常见问题
命令行格式问题

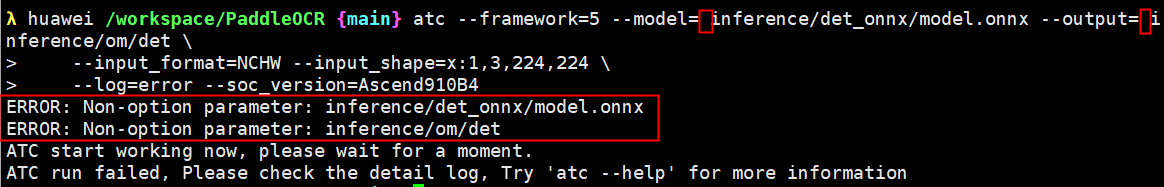

报错信息：
解决方法：删除“=”后的空格。
input_shape 设置错误

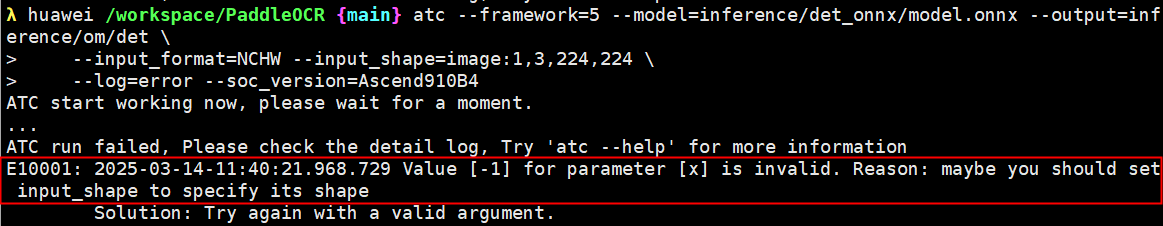

报错信息：
解决方法：修改 input_shape 中的 input_name 改成 x（以模型实际的 input_name 为准）。
查看模型 input_shape

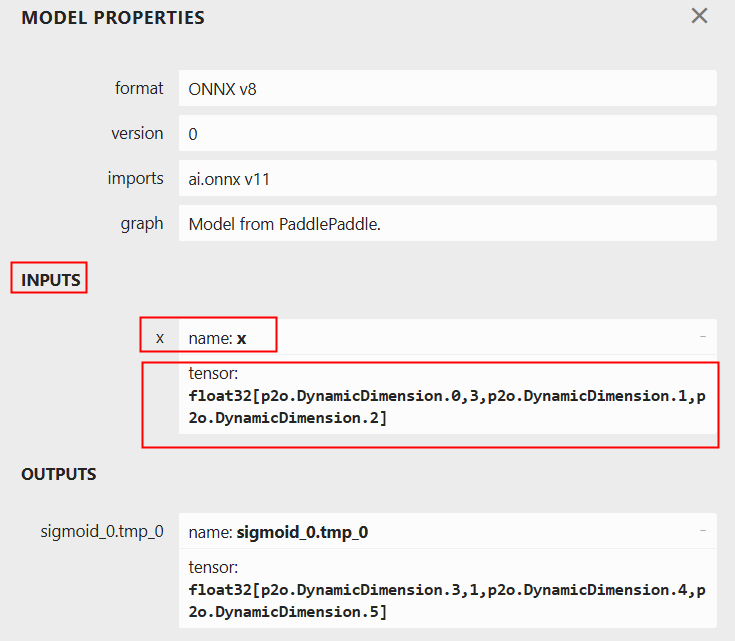

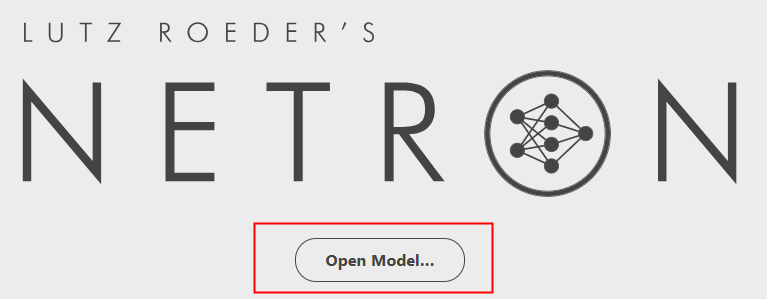

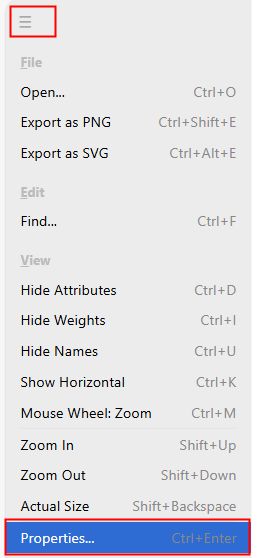

使用 ONNX 模型可视化工具（https://netron.app/）查看模型的input_shape，如下图所示：
动态 BatchSize 转 OM
命令格式
atc --model=$HOME/module/resnet50.onnx --framework=5 \ --output=$HOME/module/out/resnet50 --soc_version=<soc_version> \ --input_shape="input_name:-1,3,224,224" --dynamic_batch_size="1,2,4,8" \ --log=error
复制代码
特定参数说明：dynamic_batch_size: 输入动态 BatchSize 的具体值
执行转换
atc --model=./inference/det_onnx/model.onnx --framework=5 \ --output=./inference/om/dynamic_batch_size_det --soc_version=Ascend910B4 \ --input_shape="x:-1,3,256,256" --dynamic_batch_size="1,2,4,8" \ --log=error
复制代码
输出结果
执行完毕后，OM 模型会被保存在 ./inference/om/路径下：
inference/om/ └── dynamic_batch_size_det.om # OM模型文件
复制代码

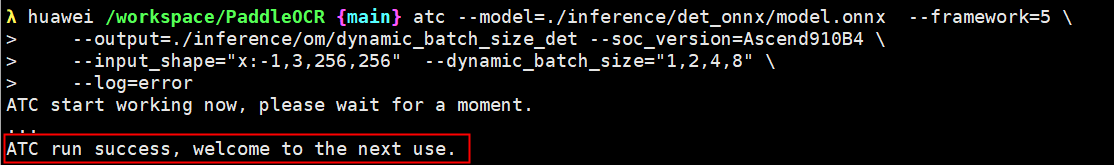

转换成功：
常见问题
input_shape 设置错误
错误命令：
atc --model=./inference/det_onnx/model.onnx --framework=5 \ --output=./inference/om/dynamic_batch_size_det --soc_version=Ascend910B4 \ --input_shape="x:-1,3,-1,-1" --dynamic_batch_size="1,2,4,8" \ --log=error
复制代码

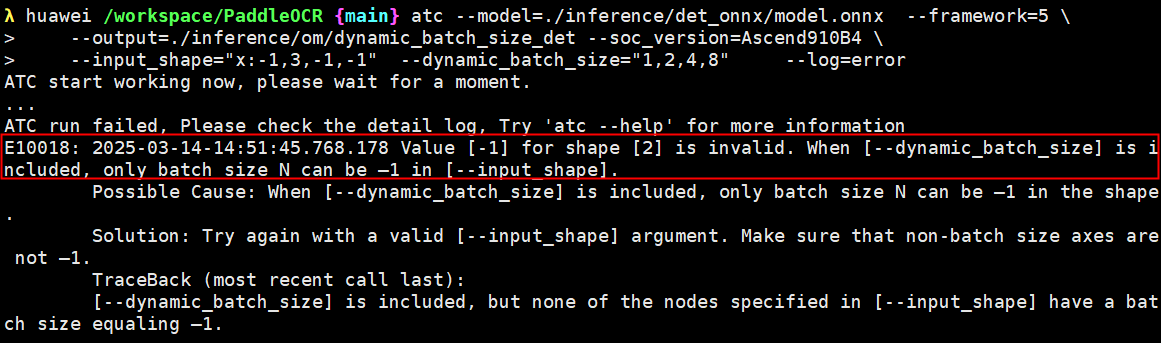

报错信息：
错误原因：动态 BatchSize 场景，除 BatchSize 外，其它参数不能设置为-1 解决方法：--input_shape 设置为："x:-1,3,256,256"
动态分辨率转 OM
命令格式
atc --model=$HOME/module/resnet50.onnx --framework=5 \ --output=$HOME/module/out/resnet50 --soc_version=<soc_version> \ --input_shape="input_name:1,3,-1,-1" --dynamic_image_size="224,224;448,448" \ --log=error
复制代码
特定参数说明：input_format : 选 NDdynamic_image_size : 输入动态分辨率的具体值
执行转换
atc --model=./inference/det_onnx/model.onnx --framework=5 \ --output=./inference/om/dynamic_image_size_det --soc_version=Ascend910B4 \ --input_shape="x:1,3,-1,-1" --dynamic_image_size="224,224;448,448" \ --log=error
复制代码

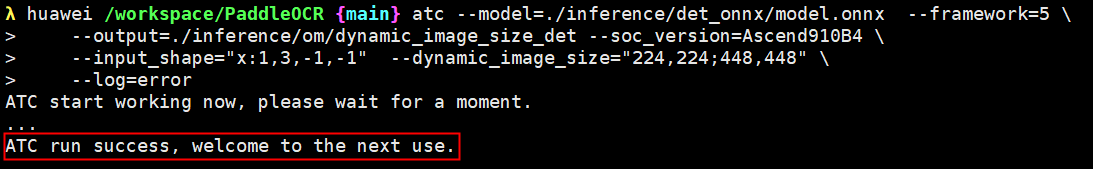

转换成功：
输出结果
执行完毕后，OM 模型会被保存在 ./inference/om/路径下：
inference/om/ └── dynamic_image_size_det.om # OM模型文件
复制代码
常见问题
input_shape 设置错误
错误命令：
atc --model=./inference/det_onnx/model.onnx --framework=5 \ --output=./inference/om/dynamic_image_size_det --soc_version=Ascend910B4 \ --input_shape="x:-1,3,-1,-1" --dynamic_image_size="224,224;448,448" \ --log=error
复制代码

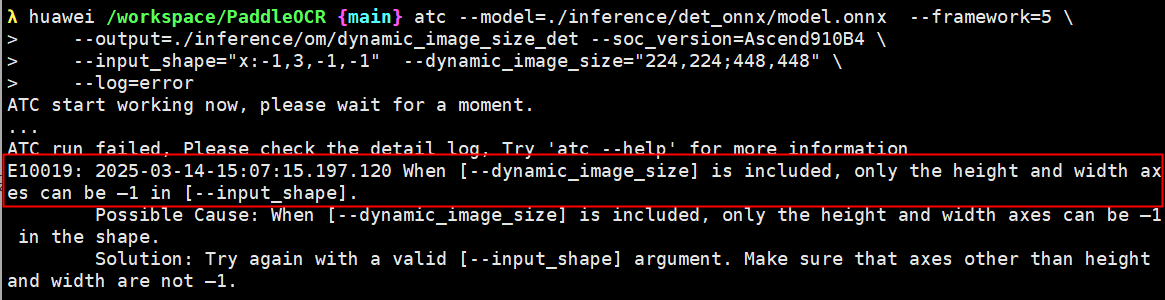

报错信息：
错误原因：动态分辨率场景，除分辨率外，其它参数不能设置为-1 解决方法：--input_shape 设置为："x:1,3,-1,-1"
动态维度转 OM
命令格式
atc --model=$HOME/module/resnet50.onnx --framework=5 \ --output=$HOME/module/out/resnet50 --soc_version=<soc_version> \ --input_shape="input_name:-1,3,-1,-1" --dynamic_dims="1,224,224;8,448,448" \ --input_format=ND --log=error
复制代码
特定参数说明：input_format : 选 NDdynamic_dims : 输入动态维度的具体值
执行转换
atc --model=./inference/det_onnx/model.onnx --framework=5 \ --output=./inference/om/dynamic_dims_det --soc_version=Ascend910B4 \ --input_shape="x:-1,3,-1,-1" --dynamic_dims="1,224,224;8,448,448" \ --input_format=ND --log=error
复制代码

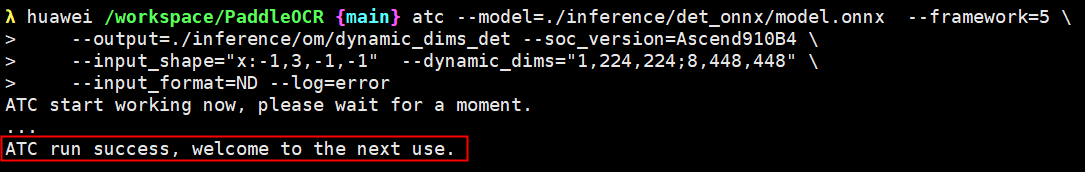

转换成功：
输出结果
执行完毕后，OM 模型会被保存在 ./inference/om/路径下：inference/om/ └── dynamic_dims_det.om # OM模型文件
复制代码
动态 shape 转 OM
命令格式
atc --framework=5 --model=XXX --output=XXX --input_format=ND \ --input_shape="input_name_0:1~10,32,208,208;input_name_1:16,64,100~208,100~208" \ --log=error --soc_version=Ascend${chip_name}
复制代码
特定参数说明：input_format : 选 NDinput_shape : 设置输入的动态 shape 范围
执行转换
atc --model=./inference/det_onnx/model.onnx --framework=5 \ --output=./inference/om/dynamic_shape_det --soc_version=Ascend910B4 \ --input_shape="x:1~8,3,224~448,224~448" \ --input_format=ND --log=error
复制代码

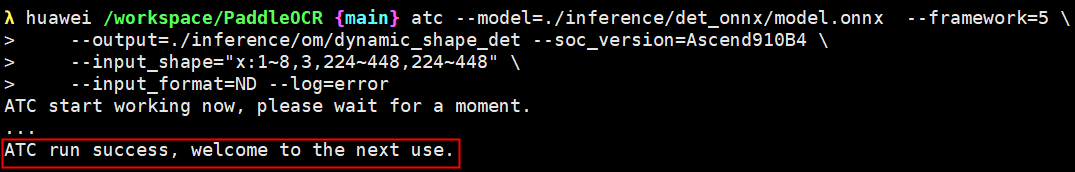

转换成功：
输出结果
执行完毕后，OM 模型会被保存在 ./inference/om/路径下：
inference/om/ └── dynamic_shape_det_linux_aarch64.om # OM模型文件
复制代码
