1. TreeMap 底层数据结构
TreeMap 是 Java 集合框架中基于 红黑树（Red‑Black Tree）实现的一个 有序映射。
它的数据结构非常简单，只使用了红黑树一种数据结构，不像HashMap和LinkedHashMap 那么复杂。
Entry 内部类字段：
static final class Entry<K,V> implements Map.Entry<K,V> { K key; V value; Entry<K,V> left; //左子节点 Entry<K,V> right; //右子节点 Entry<K,V> parent; //父节点 boolean color = BLACK; //节点颜色：BLACK=true, RED=false}
复制代码

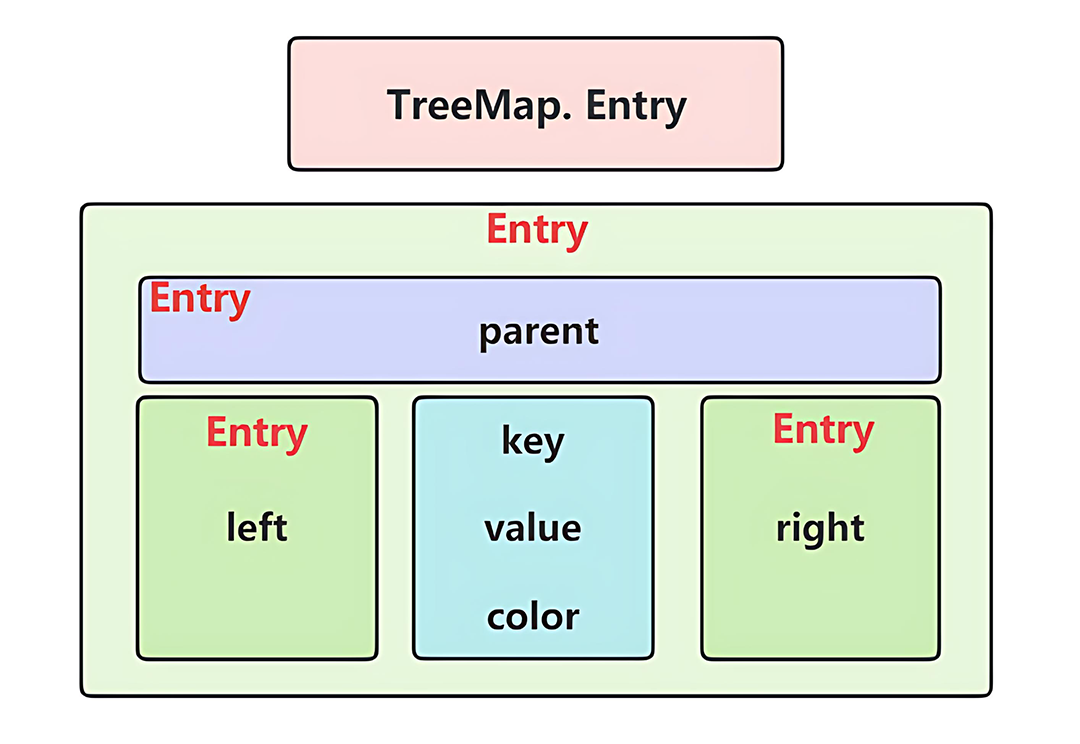

key、value 和 color 为当前对象的值，其它字段为构成红黑树所需的节点对象。数据结构如图：
在 Java 中所有集合都是保存引用对象的引用，而非对象的值。TreeMap也是如此，在Entry对象中的Entry<K,V> left、Entry<K,V> right、Entry<K,V> parent 都只是保存着对象的引用（可以理解为地址指向），而非具体的值。
Map集合的共性，只要知道key如何计算，便可知道value所在位置。在TreeMap中也是如此，最需要关注的是key在红黑树中的处理。

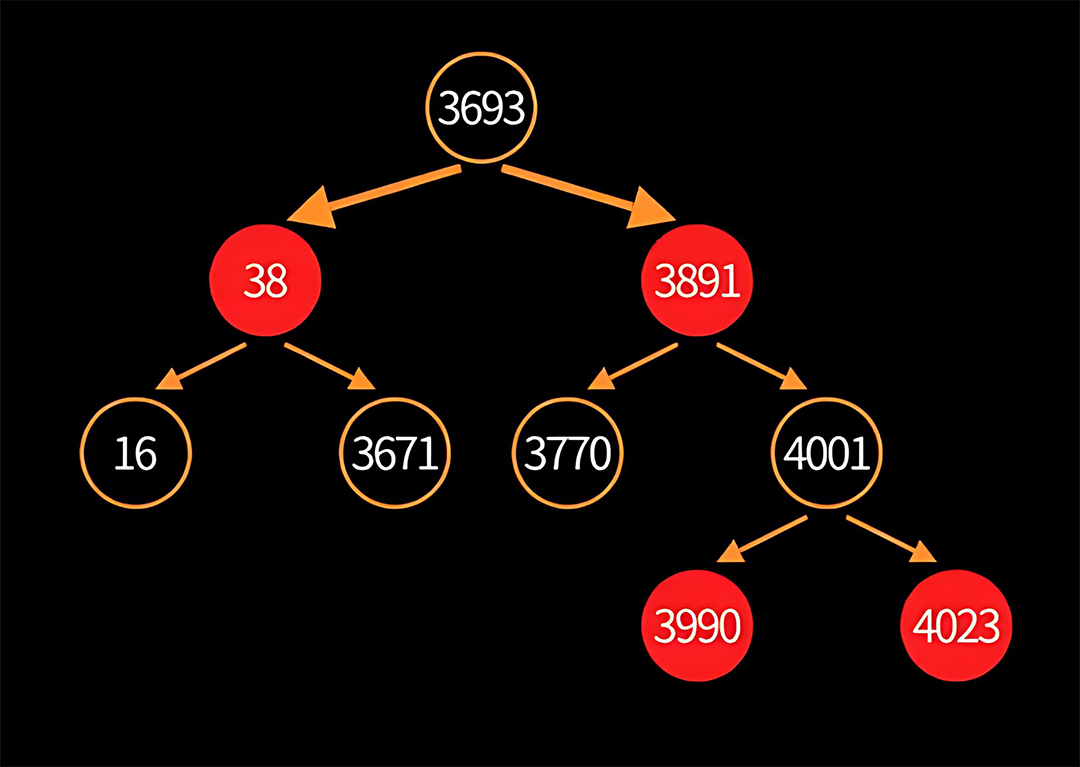

例如下图 key 在 TreeMap 中的存储：
2. TreeMap 的特点
TreeMap 是 基于 红黑树（Red‑Black Tree）实现的一个 有序映射，特点是有序。这是由底层数据结构所带来的有序特性。
红黑树是一种自平衡二叉查找树，是一种有序的二叉树，按照左中右从小到大排序。
HashMap 同样也使用了红黑树，那是不是HashMap关于红黑树的那部分元素是有序的？没错，在HashMap中红黑树部分的元素是有序的，但是，它的有序性是根据key的hash值进行的排序，并且hash值在计算的过程中进行了扰动，就算没有扰动，hash值的有序对于使用者来说也没有意义，这种有序性仅用于维持红黑树。
而TreeMap集合的有序性是 key 值的有序，是根据 key 值进行的排序，这种有序性对于使用者来说才有实际性的价值。
哪么如何根据 key 值进行的排序呢？
2.1. TreeMap 如何比较 key 值大小？
默认情况的比较，又称为自然顺序比较。TreeMap内部假定所有键类型都实现了 Comparable 接口，会直接调用 key 对象的中比较方法进行比较。
在插入、查找或删除时，会执行强制类型转换并调用：
((Comparable<? super K>) key).compareTo(existingKey)
复制代码
以确定 key 与树中节点 existingKey 的相对顺序（<0：key 更小；=0：相等；>0：key 更大）。
如果 key 对象未实现 Comparable，或尝试比较不同类型但不具备可比性的对象，将在运行时抛出 ClassCastException。
重点：
默认情况 key 值对象必须实现 Comparable 接口，并重写比较方法compareTo；
默认情况下 不允许 null 键，因为对 null 调用 compareTo 会导致 NullPointerException。
例如需要使用Person类作为键值key，实现Comparable接口：
public class Person implements Comparable<Person>{ private final String name; private final int age;
public Person(String name, int age) { this.name = name; this.age = age; } @Override public int compareTo(Person other) { int ageCmp = Integer.compare(other.age, this.age); // 降序 if (ageCmp != 0) return ageCmp; return this.name.compareTo(other.name); // 升序 }}
复制代码
2.2. 如何自定义比较器（Comparator）？
如果 key 没有实现Comparable 接口，那么需要自定义比较器，并通过TreeMap的构造方法传入比较器 Comparator<? super K>，例如：
// 组合排序：先按 name 排序，再按 age 排序Comparator<Person> cmp = Comparator .comparing(Person::getName) .thenComparingInt(Person::getAge);Map<Person,Object> treeMap = new TreeMap<>(cmp);
复制代码
此时所有键的比较都由指定的自定义比较器方法决定。
比较键值 key 的大小分为两种：
2.3. 为何选择红黑树？
在自平衡二叉查找树中，还有一种比较典型的 AVL 树，它相对于红黑树来说，平衡性的要求更严格，能够保持更高的平衡度。
AVL 树在插入和删除时会进行更多的旋转操作，以确保任意节点左右子树的高度差不超过 1。而红黑树允许一定程度的不平衡，以减少调整频率，提高插入删除的效率。

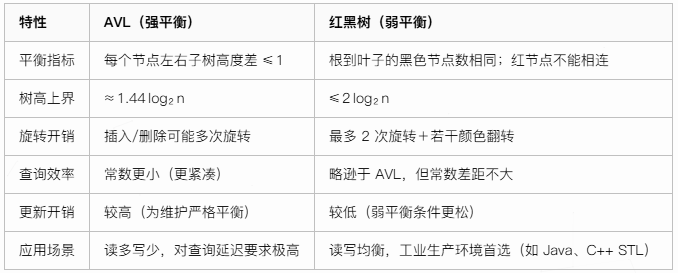

对比两者：
数据结构的选择是一种取舍的抉择。 一种语言下的数据结构，一般都是以通用情况进行考量，而做出的选择。
红黑树相对于 AVL 树来说，牺牲了部分平衡性以换取插入和删除操作时少量的旋转操作，整体来说性能要优于 AVL 树。
关于 AVL 树和红黑树的选择：
3. TreeMap 在 Java 集合框架中扮演什么角色？

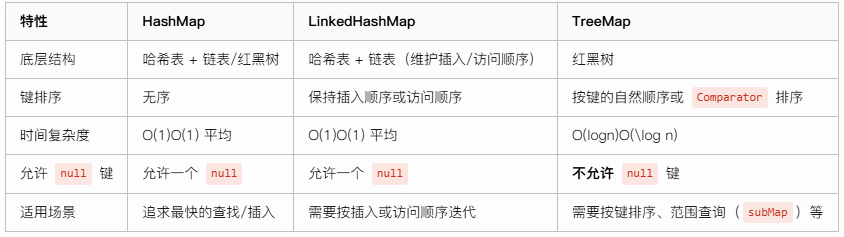

TreeMap与其他 Map 的对比
TreeMap 填补了无序（HashMap）和插入/访问顺序（LinkedHashMap）之外的“键有序”需求。
应用场景
需要范围查询：提供了对应的方法subMap、headMap、tailMap，例如 map.subMap(fromKey, toKey) 可以高效获取区间内所有条目。
最小/最大元素快速访问：firstKey(), lastKey(), ceilingKey(), floorKey() 等导航方法。
按排序顺序敏感的场景：中序遍历天然保证从小到大。
需要按键排序的缓存或索引。
4. 核心 API 与功能
put, get, remove方法在此不演示，感受下有差异的方法。
如何通过subMap, headMap, tailMap等视图方法获取子区间？
firstKey, lastKey, ceilingKey等导航方法的使用？
通过使用这些方法完成下面的案例。
4.1. 案例--商品订单量统计
假设我们要对一款电商商品的每小时下单量进行统计，并且在任意时刻都能快速获取：
这时，使用 TreeMap<LocalDateTime, Integer>，键按时间自然排序，就能轻松实现以上功能。
在此特别说明LocalDateTime为什么可以做键值 key：
该类实现了Comparable接口可以做自然排序；
其次该类是final类不可被继承，同时该类的成员变量被final修饰，为不可变的变量。
实例源码如下：
import java.time.LocalDateTime;import java.time.format.DateTimeFormatter;import java.util.NavigableMap;import java.util.TreeMap;
public class MinuteOrderStats { // 按分钟升序存储：key = 每分钟的起始时间（秒、纳秒都为0），value = 该分钟的订单数量 private final TreeMap<LocalDateTime, Integer> stats = new TreeMap<>();
private final DateTimeFormatter fmt = DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm");
/** 记录一次新订单，orderTime 精确到秒或更高 */ public void recordOrder(LocalDateTime orderTime) { // 截断到分钟（保留年/月/日/时/分，秒和纳秒置零） LocalDateTime minute = orderTime.withSecond(0).withNano(0); // 累加同一分钟的新订单数，每次加1 stats.merge(minute, 1, Integer::sum); }
/** 统计从 now 向前 lookbackMinutes 分钟内的总订单量 */ public int totalInPastMinutes(int lookbackMinutes) { LocalDateTime nowMin = LocalDateTime.now() .withSecond(0) .withNano(0); LocalDateTime from = nowMin.minusMinutes(lookbackMinutes); // 包含 from 和 nowMin NavigableMap<LocalDateTime, Integer> sub = stats.subMap(from, true, nowMin, true); System.out.println("subMap [" + fmt.format(from) + ", " + fmt.format(nowMin) + "):"); sub.forEach((k, v) -> System.out.println(" " + fmt.format(k) + " → " + v)); return sub.values() .stream() .mapToInt(Integer::intValue) .sum(); }
/** 调试时打印所有分钟统计 */ public void dumpAll() { stats.forEach((time, count) -> System.out.println(fmt.format(time) + " → " + count)); }
public void demo() { LocalDateTime now = LocalDateTime.now().withSecond(0).withNano(0); LocalDateTime start = now.minusMinutes(8); // 8 分钟前 LocalDateTime mid = now.minusMinutes(5); // 5 分钟前 LocalDateTime end = now.minusMinutes(2); // 2 分钟前
// 1. subMap(fromKey, toKey) — [from, to) System.out.println("\n—— 过去 5 分钟总订单量 ——"); System.out.println("总订单量: "+totalInPastMinutes(5));
System.out.println("\n—— 从8分钟前到2分钟前的分布 ——"); NavigableMap<LocalDateTime, Integer> sub =stats.subMap(start, true, end, false); System.out.println("subMap [" + fmt.format(start) + ", " + fmt.format(end) + "):"); sub.forEach((k, v) -> System.out.println(" " + fmt.format(k) + " → " + v));
// 2. headMap(toKey) — (< toKey) System.out.println("\n—— 从头到5分钟前的分布 ——"); NavigableMap<LocalDateTime, Integer> head = stats.headMap(mid, false); System.out.println("headMap (< " + fmt.format(mid) + "):"); head.forEach((k, v) -> System.out.println(" " + fmt.format(k) + " → " + v));
// 3. tailMap(fromKey) — [fromKey, ∞) System.out.println("\n—— 从5分钟前到末尾的分布 ——"); NavigableMap<LocalDateTime, Integer> tail = stats.tailMap(mid, true); System.out.println("tailMap (≥ " + fmt.format(mid) + "):"); tail.forEach((k, v) -> System.out.println(" " + fmt.format(k) + " → " + v));
// 4. firstKey() — 最早的键 System.out.println("\n—— 最早的键分布 ——"); LocalDateTime first = stats.firstKey(); System.out.println("firstKey(): " + fmt.format(first) + " → " + stats.get(first));
// 5. lastKey() — 最晚的键 System.out.println("\n—— 最晚的键分布 ——"); LocalDateTime last = stats.lastKey(); System.out.println("lastKey(): " + fmt.format(last) + " → " + stats.get(last));
// 6. ceilingKey(key) — ≥ key 的最小键 System.out.println("\n—— ≥ key 的最小键的键分布 ——"); LocalDateTime query = now.minusMinutes(6).plusSeconds(30); LocalDateTime ceil = stats.ceilingKey(query); System.out.println("ceilingKey(" + fmt.format(query) + "): " + (ceil != null ? fmt.format(ceil) + " → " + stats.get(ceil) : "null")); }
public static void main(String[] args) throws InterruptedException { MinuteOrderStats os = new MinuteOrderStats(); LocalDateTime now = LocalDateTime.now(); LocalDateTime hourAgo = now.minusMinutes(10); // 模拟插入：跨 3 分钟，每隔几秒记录一次 for (int i = 0; i < 100; i++) { // 让时间分布在 now.minusMinutes(3) ~ now os.recordOrder(hourAgo.minusSeconds((3 * 60) - i * 7)); Thread.sleep(5); }
System.out.println("—— 全部分钟统计 ——"); os.dumpAll(); // 常见的集中操作 os.demo(); }}
复制代码
案例测试结果
—— 全部分钟统计 ——2025-06-29 23:16 → 22025-06-29 23:17 → 92025-06-29 23:18 → 82025-06-29 23:19 → 92025-06-29 23:20 → 92025-06-29 23:21 → 82025-06-29 23:22 → 92025-06-29 23:23 → 82025-06-29 23:24 → 92025-06-29 23:25 → 82025-06-29 23:26 → 92025-06-29 23:27 → 92025-06-29 23:28 → 3
—— 过去 5 分钟总订单量 ——subMap [2025-06-29 23:24, 2025-06-29 23:29): 2025-06-29 23:24 → 9 2025-06-29 23:25 → 8 2025-06-29 23:26 → 9 2025-06-29 23:27 → 9 2025-06-29 23:28 → 338
—— 从8分钟前到2分钟前的分布 ——subMap [2025-06-29 23:21, 2025-06-29 23:27): 2025-06-29 23:21 → 8 2025-06-29 23:22 → 9 2025-06-29 23:23 → 8 2025-06-29 23:24 → 9 2025-06-29 23:25 → 8 2025-06-29 23:26 → 9
—— 从头到5分钟前的分布 ——headMap (< 2025-06-29 23:24): 2025-06-29 23:16 → 2 2025-06-29 23:17 → 9 2025-06-29 23:18 → 8 2025-06-29 23:19 → 9 2025-06-29 23:20 → 9 2025-06-29 23:21 → 8 2025-06-29 23:22 → 9 2025-06-29 23:23 → 8
—— 从5分钟前到末尾的分布 ——tailMap (≥ 2025-06-29 23:24): 2025-06-29 23:24 → 9 2025-06-29 23:25 → 8 2025-06-29 23:26 → 9 2025-06-29 23:27 → 9 2025-06-29 23:28 → 3
—— 最早的键分布 ——firstKey(): 2025-06-29 23:16 → 2
—— 最晚的键分布 ——lastKey(): 2025-06-29 23:28 → 3
—— ≥ key 的最小键的键分布 ——ceilingKey(2025-06-29 23:23): 2025-06-29 23:24 → 9
复制代码
4.2. 关于 NavigableMap 接口
TreeMap实现了NavigableMap接口，NavigableMap 接口是 Java 在 SortedMap 基础上扩展出来的一个接口，代表可导航的有序映射表。
它扩展了 SortedMap，支持更丰富的范围查询与方向遍历操作。
TreeMap实现了NavigableMap接口，使得TreeMap 具有更丰富的查询操作，已将方法汇总如下，可自行尝试。

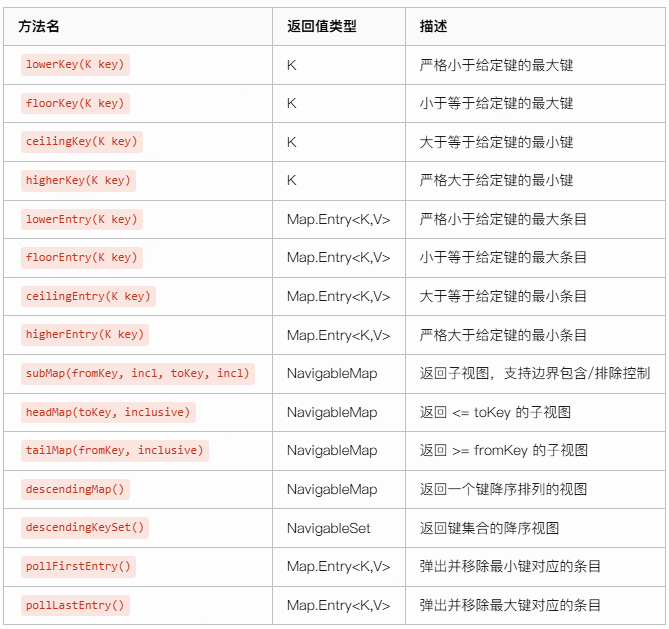

方法总览
5. 源码阅读
TreeMap 源码的学习本质是红黑树数据结构的学习，关键源码为红黑树插入、删除和调平衡（染色和旋转），重点关注TreeMap.put, TreeMap.remove, rotateLeft, rotateRight和fixAfterInsertion, fixAfterDeletion方法。
这些方法中最为主要的是：fixAfterInsertion 和 fixAfterDeletion方法。
5.1. 插入平衡：fixAfterInsertion
当你往红黑树里插入一个新节点时，通常分为两大步：
1.新节点染成红色（保证不破坏从根到叶子的黑色节点数一致性）。
2.如果它的父节点也是红色，就会违反“红色节点不能有红色子节点”这一性质，需进行修复：
Case 1（叔叔节点也红）父、叔都染黑，祖父染红，指针上移到祖父，继续检查上层。
Case 2（叔黑，且当前节点与父节点在同一侧）对父节点做一次旋转（左旋或右旋），把自己变成父的位置，再归为 Case 3。
Case 3（叔黑，且当前节点与父节点在“外侧”）将父染黑、祖父染红，然后对祖父做一次与父同方向的旋转。
fixAfterInsertion(Entry<K,V> x) 就是把这三个 Case 全部编码在一个 while 循环里，最终把根节点染黑，恢复所有红黑树性质。

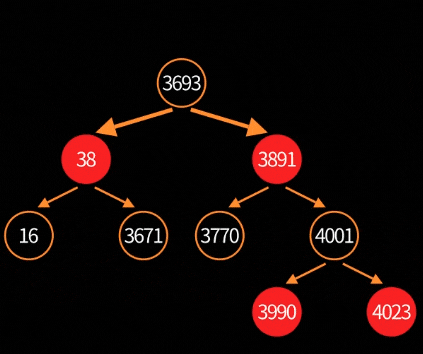

可视化过程：
5.2. 删除平衡：fixAfterDeletion
删除节点更复杂，因为可能产生“双重黑”（double-black）问题。大致流程：
1.如果被删节点或被删替换节点是红色，则简单染黑，完事。
2.否则，当前“替代”节点（可能为 null 代表叶子）就相当于带了一个额外的黑色，需要通过一系列 Case：
Case 1（兄弟节点是红色）将兄弟染黑、父染红，然后对父做一次旋转，使兄弟变成新的兄弟（变为黑色兄弟的场景）。
Case 2（兄弟黑，且兄弟的两个子节点都黑）将兄弟染红，上移到父，继续在父节点处做平衡。
Case 3（兄弟黑，兄弟的外侧子节点黑，内侧子节点红）将兄弟内侧子节点染黑、兄弟染红，然后对兄弟做一次旋转，转为 Case 4。
Case 4（兄弟黑，兄弟的外侧子节点红）将兄弟染成父颜色、父染黑、兄弟外侧节点染黑，对父做一次旋转，结束。
fixAfterDeletion(Entry<K,V> x) 同样也是把以上 Case 都写一个 while 循环里，最终把根节点染黑。
删除根节点的可视化过程：
5. 总结
TreeMap底层数据结构、特点、与其他 Map 集合的差异，并提供一个简单案例感受 TreeMap 带来的高效处理。如果只关心 快速存取，且对顺序无要求，首选 HashMap； 如果需要按 插入或访问顺序 遍历，用 LinkedHashMap； 若需 按键排序、范围查询 或访问 最小/最大值，则应使用 TreeMap。
