Building An Elastic Query Engine on Disaggregated Storage

在分布式存储日益普及的背景下，数据查询面临存储与计算资源动态适配的挑战。为应对这一问题，本文聚焦于在分离式存储架构上构建弹性查询引擎。文章先阐述相关背景，接着介绍整体架构，分析数据集特征，详解临时存储系统、查询调度机制、资源弹性策略及多租户支持方案，旨在为分离式存储环境提供高效、灵活的查询解决方案。

背景

snowflake 基于云环境，创建的 OLAP 数据仓库，设计的动机包括

• 计算存储分离

• 多租户

• 高性能

传统的数据仓库使用的是 shared-nothing 架构，这种架构的问题是

• Hardware-workload mismatch：每个节点都是独立的配置，某些节点可能是高带宽低 CPU，有些又是相反的，这样导致利用率就有问题，如果想配置起来不那么麻烦，则需要增加每个节点的配置，这样集群总资源需要更多，而且平均使用率则不高，花费也不小

• Lack of Elasticity，即使某个节点能匹配需求，他们的配置也是静态的，对于一段时间内大量的数据倾斜，CPU 不断变化的场景也很难应对，这种架构一般是增加/删除一批机器，然后重新做数据 shuffle，比如 TeraData，这样不仅需要大量带宽也影响性能

shared-nothing 这种架构适合比较明确的场景，比如在企业内部、政府机关，这种场景是可预测，使用多少资源，提前大概能知道但现在很多场景都是很难预测的，而且场景越来越多，比如 应用日志、社交媒体、web 应用，移动系统等等这就好比是原来 B 端 的场景，迁移到了 C 端，场景丰富了很多就不适用了 snowflake 为了克服这些问题，提出了 存储计算分离的架构其存储层使用的是

• Amazon S3

• Azure Blob Storage

• 谷歌云等

除此之外，还有两个系统设计关键

• 自定义的存储系统，用来管理查询期间计算节点之间的 临时/中间数据

• 因为直接使用对象存储来作为中间数据，性能和延迟可能跟不上

• 临时存储系统也作为缓存使用，用来弥补 存储结算分离后的性能问题

为了可能要做的

• Decoupling of compute and ephemeral storage，现在计算和临时存储是紧耦合的

• Deep storage hierarchy，包含内存、SSD 两层临时存储，更多的层次如何利用和管理类

• Pricing at sub-second timescales，云厂商提供了亚秒级计费，未来 snowflake 也会跟进，设计上是一个挑战

公开的测量报告https://github.com/resource-disaggregation/snowset

架构

snowflake 的数据包括三种

• 持久数据，用户的数据就存在这里，需要有持久性，可靠性保证

• 中间数据，由查询操作产生的，一般是短生命周期的数据，需要有高吞吐和低延迟保证，这个是自研的一套分布式临时存储系统

• 元数据

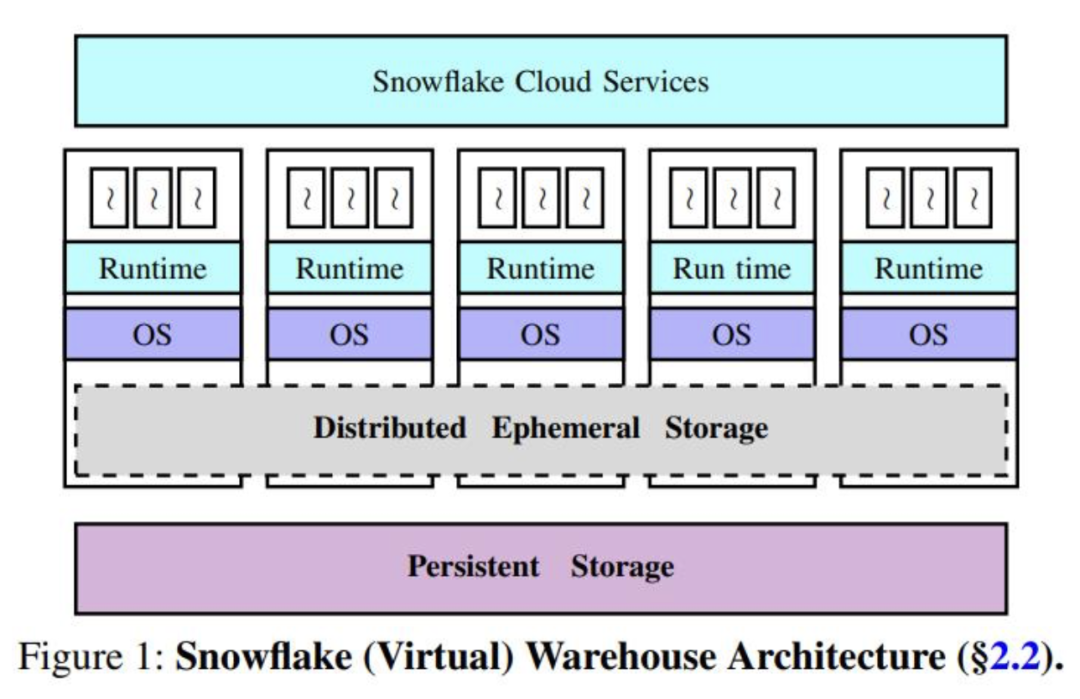

整体架构如下，分为四层

• 一个中心化的服务，用来处理端到端的查询执行

  集中控制层用来处理：访问控制、查询优化、查询计划、调度、事务管理、并发控制等

  这一层设计用来支持多租户的，并且有容错保障

• 计算层

  每个节点都是一个 AWS-EC2，按需计费

  维护了一个预热池避免了启动时间，每个节点 VM 之上都可以运行多个查询

• 分布式临时存储层

  S3 不提供低延迟、高吞吐的特性，这个组件是 snowflake 自研的

  临时存储跟 VM 在一起，并随 VM 的 增加/销毁自动扩展

  这里不需要考虑数据分区，shuffle 等，每个 VM 的临时存储都是独有的

• 持久数据存储层

  数据存储在 S3，文件是不可变的，甚至不能 append

  表数据文件被水平分区，到大的、不可变的文件中

  每个文件内，独立的值和列被分组到一起，按照 PAX 存储

  每个文件的头包含了每个列的起始 offset，方便 S3 的部分读取

查询执行对用户的 SQL 做解析，优化

会产生一些执行任务，并将他们调度到 VM 上

每个执行任务都会 读写临时存储、也会读写远端持久存储

CS 控制节点会监控 VM 的状态，收集他们的数据，一旦执行完就会拿到 VM 的返回数据，并响应给客户端

Dataset

控制节点会收集 所有层的统计信息，以便进一步的做优化统计信息包含 7KW 个查询(14 天内的)，去掉敏感信息，都已经开源了https://github.com/resource-disaggregation/snowset

从下图可以看到，左边是 读、写 持久数据的情况右边是读写趋势，读明显是工作日的白天很高，晚上就降低了 28%是只读的，13%是只写的，59%是读写的

临时存储系统

自研临时存储的原因

• S3 无法做到 低延迟、高吞吐

• S3 的文件存储语义太强了，保证了持久和高可用，但临时存储不需要这么强的保证

临时存储分为两层

• 优先选择本地内存，尽可能全部放到内存中

• 如果内存放不下，则溢出到本地 SSD

• 如果本地 SSD 也放不下，则溢出到远端存储，S3 中

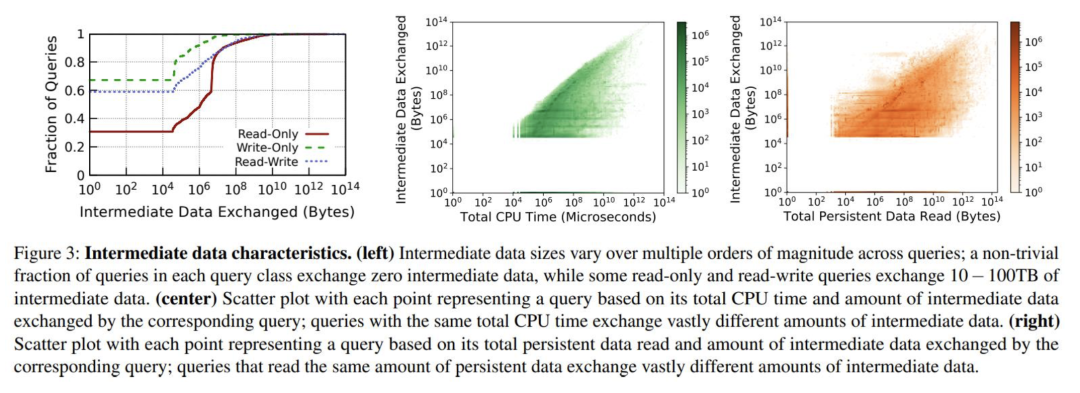

从下图中可以看到 临时存储的读写变化

• 不同请求之间的临时存储的需求变化非常大，有的需要很大，有的则没有

• 具有相同总 CPU 时间的查询交换的中间数据量相差很大

• 读取相同持久化数据量的查询交换的中间数据量相差很大

因为计算资源和临时存储之间需求变化很大，很难找到完全匹配的所以要实现更细粒度的控制，同时实现 高利用率、高性能就需要 计算节点、临时存储之间的解耦合，不过目前还没做到

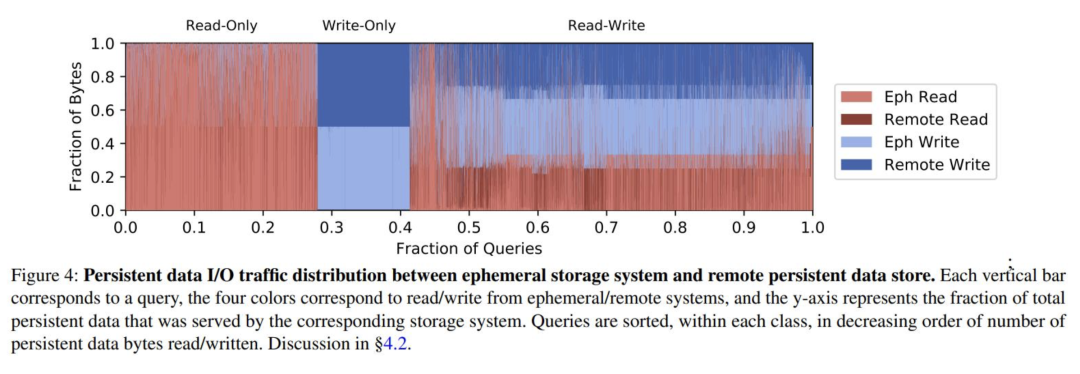

持久文件也有缓存机制，这里使用的是一致性 hash 实现的，所以并不是每个节点上都有 持久数据缓存的由于 VM 扩容会导致 缓存数据需要重新分布，所以做了延迟的 一致性 hash 优化，避免重分布问题另一个设计要点是，要保持临时存储的数据，持久缓存的数据一致，这是通过缓存透写实现的 write-through cache 下图是 临时存储和持久存储的 I/O 流量分布

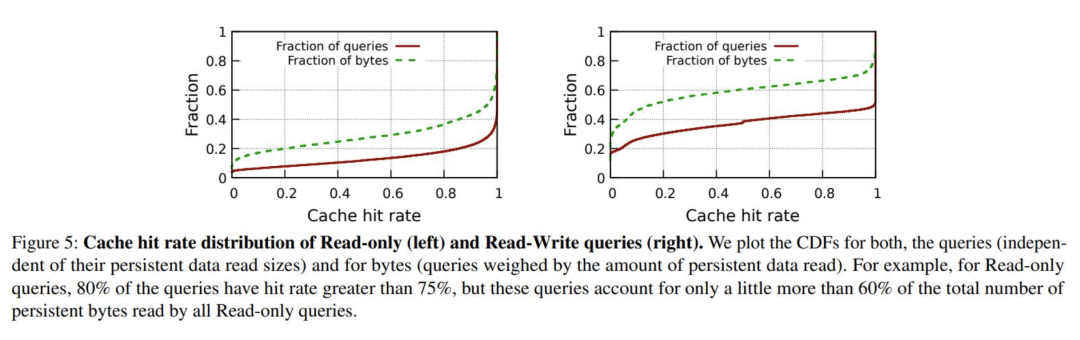

从下图可以看到，大约 75%的 只读查询有 超过 80% 的命中率

另一些未来要做的优化策略

• 需要在缓存命中率，以及 I/O 吞吐量之间权衡

• 尤其是多个请求公用的文件，应该被优先缓存

• 目前是三级存储，本地内存 LRU 溢出到 SSD，本地 SSD LRU 溢出到远程持久存储

• 为了更好的利用这三层存储，缓存机制需要重新设计

资源弹性

惰性一致性 hash

• 缓存的持久文件是基于一致性 hash 的，如果 VM 节点扩容或者缩容，就会碰到 shared-nothing 一样的问题，缓存文件需要重新 shuffle

• 为了避免这种情况，使用了 延迟的一致性 hash 策略

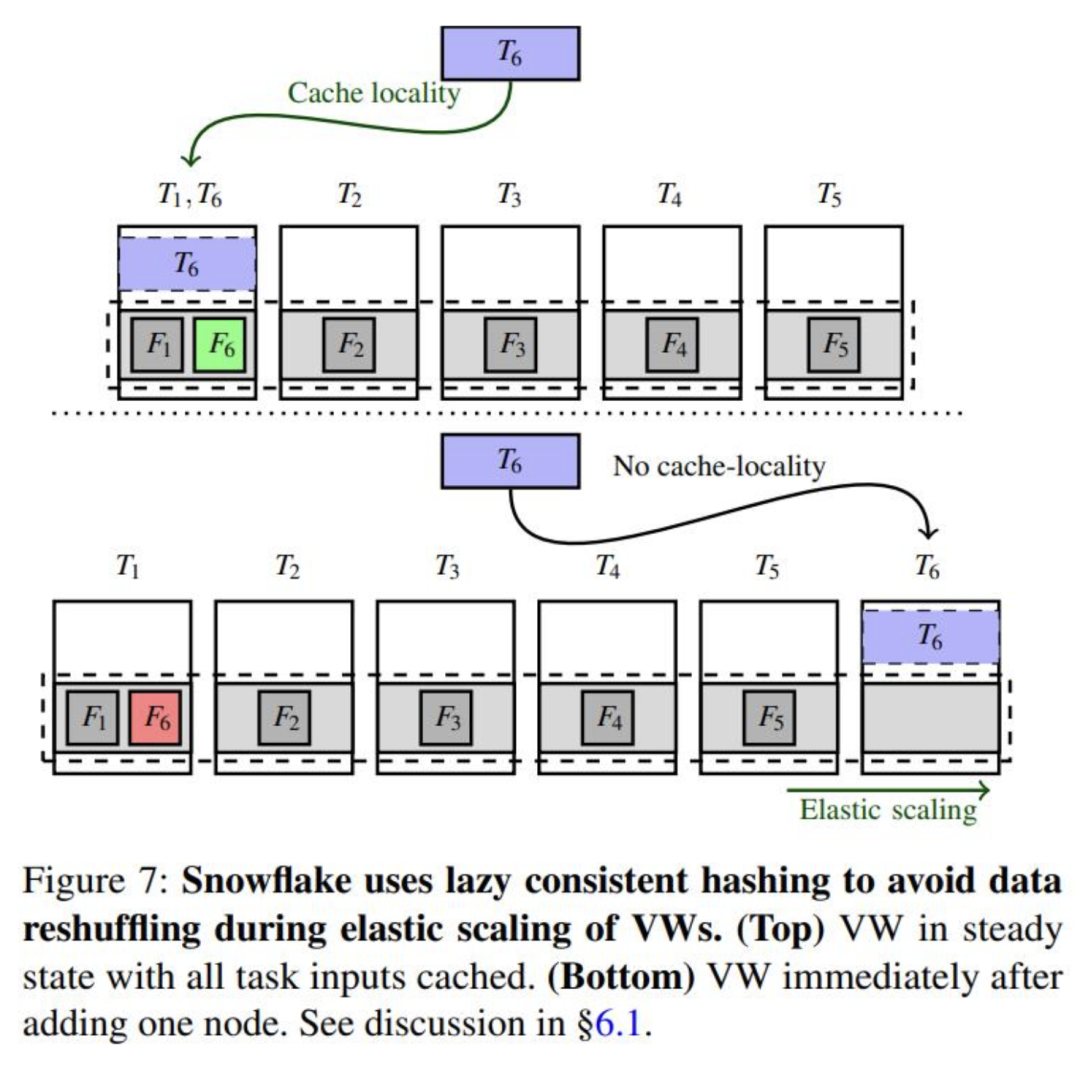

• 下图中，5 个任务在 5 个节点上，同时有 6 个 缓存文件

• 当节点扩容时，缓存文件并不是立即加载到 VM 上，而是等需要的时候，再从远程持久存储上读取

• 此时节点 1 上的缓存仍然还在，但不会被读取了，之后就自动失效了

• 节点 6 在使用的时候，获取了远端的 缓存文件

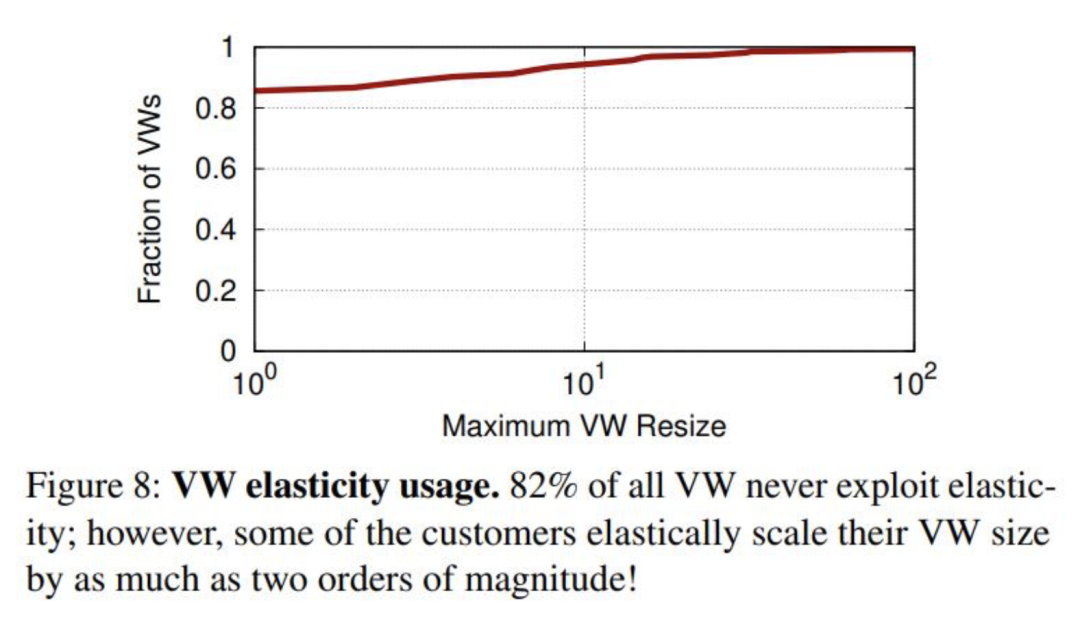

下图是 20% 的用户使用了 VM 弹性伸缩机制

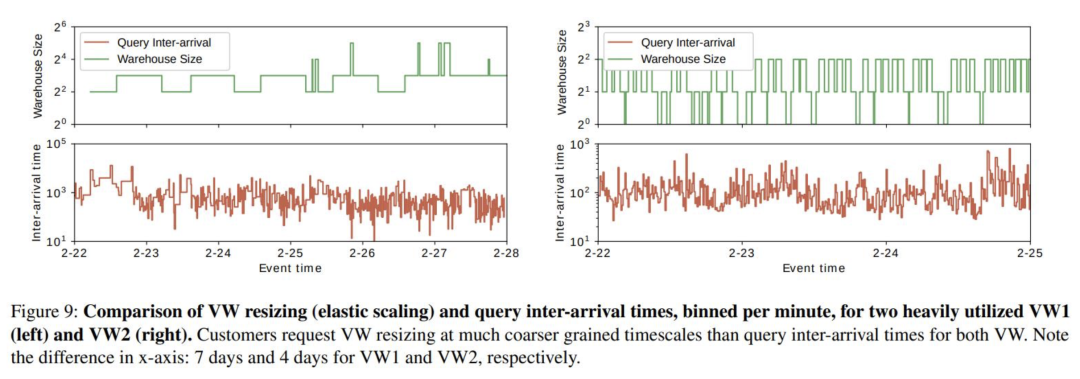

对比 VM resize 和请求到达内部的时间

未来工作

• 让更多的客户使用 VM 弹性伸缩机制

• 查询达到时间的变化粒度，远大于 VM resize 的粒度，需要进一步优化调整

• 再进一步就是 serverless，但是 snowflake 的很多数据是安全敏感的，目前看是缺乏隔离机制保证

• 甚至考虑要自己实现一套 无服务机制，这方面还在探索中

多租户

原先是采用了隔离机制，每个 虚拟仓库 独占一堆节点

然后采用预热机器的方式免去启动加载的时间，但是这样的话利用率就上不去了

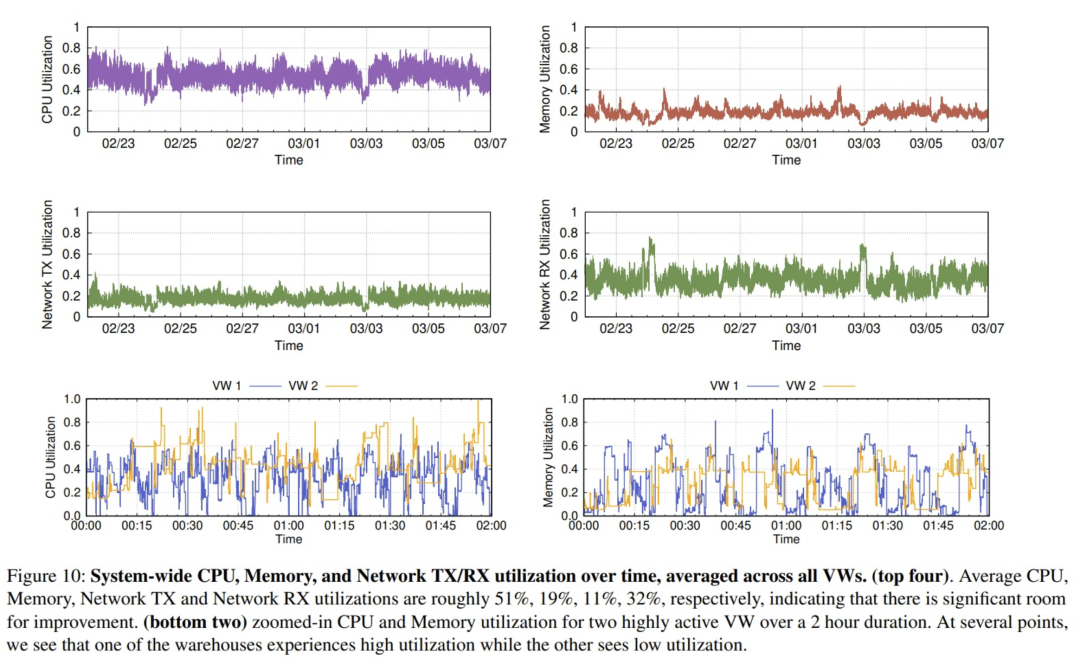

下图中前面两排能发现，CPU 的利用率还可以，但其他的不行，另外不同 VM 在不同时间段的资源使用率也不同

现在云厂商推出了耕细粒度的按秒计费，这种方式就不行了

预先预热的话，只要一小时内有人使用就可以扣费，现在按秒计费，这段周期内可能没人用就没法收费了

这就要调整架构策略，使用完全共享的资源架构

从这个图看，客户端使用的资源是突发的，也不好预测

如何在 细粒度的控制之上，实现更好的资源利用率

两个挑战 第一个问题

• 因为临时存储包含 缓存持久数据，中间数据

• 需要一种机制来同时管理这两种类型数据，如何在多租户之间保持这些数据的隔离

• snowflake 参考了这两个文献

• a dynamic multi-tenant key-value cache. In ATC, 2017

• Near-optimal, fair cache sharing. In NSDI, 2016

• 此外如何预测缓存有效性也是一个挑战，将空闲的缓存给其他租户使用

• 需要确保移除这个缓存条目后，对当前租户不受影响，目前仍然是一个开放问题

第二个问题

• 因为缓存文件是通过一致性 hash 落到 一个全局地址空间

• 如果单纯的增加临时存储空间，则会影响其他租户

• 结果就是导致缓存未命中，性能下降

• 为解决这个问题，需要使用私有的地址空间

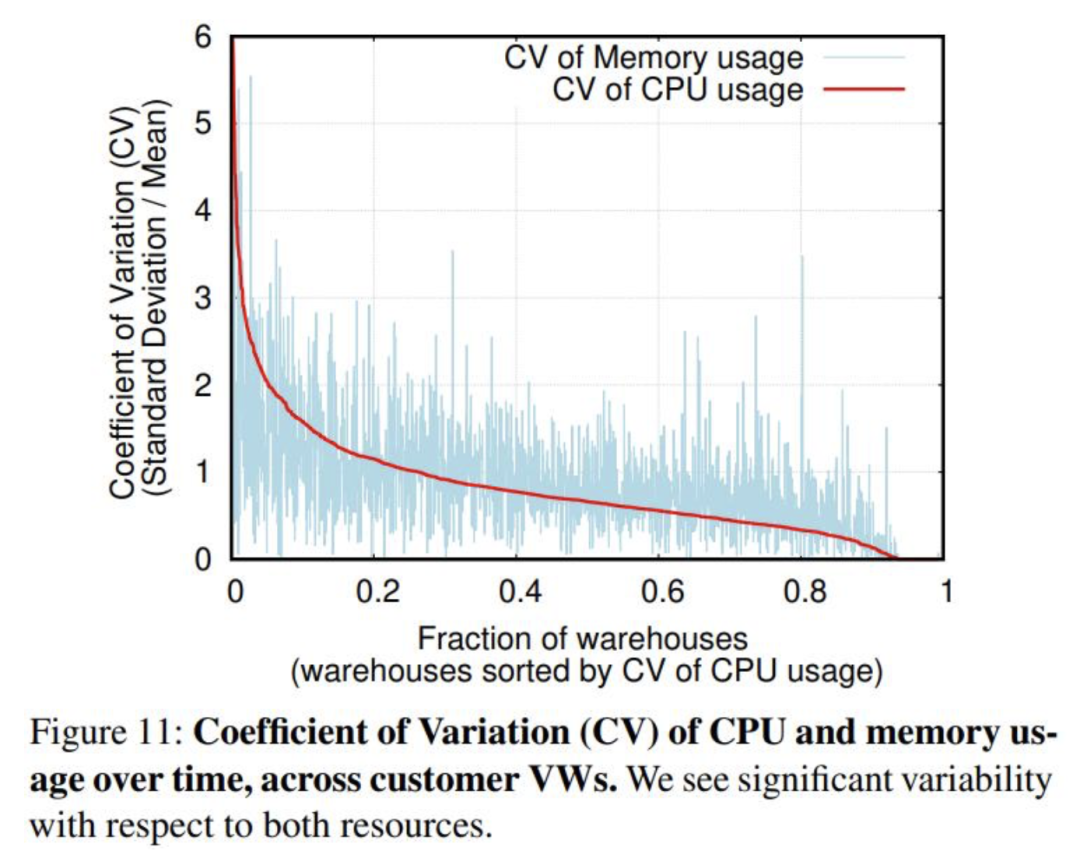

从图 11 来看，CPU 和 内存的资源使用情况是不同更多，这是两个维度的指标所以需要把 CPU 和内存也独立开来，相关的研究资料

• Remote memory in the age of fast networks. In SOCC, 2017.

• Network requirements for resource disaggregation. In OSDI, 2016.

• Efficient memory disaggregation with infiniswap. In NSDI, 2017.

• 相关产品：ESX server、Memshare、FairRide
