前言

凌晨两点，监控大屏突然飙红——短链服务 QPS 突破 80 万！数据库连接池告急，Redis 集群响应延迟突破 500ms。

这不是演习，而是某电商平台大促的真实场景。

当每秒百万级请求涌向你的短链服务，你该如何设计系统？

今天这篇文章跟大家一起聊聊 100 万 QPS 短链系统要如何设计？

希望对你会有所帮助。

1 短链系统的核心挑战

首先我们一起看看设计一个高并发的短链系统，会遇到哪些核心的挑战。

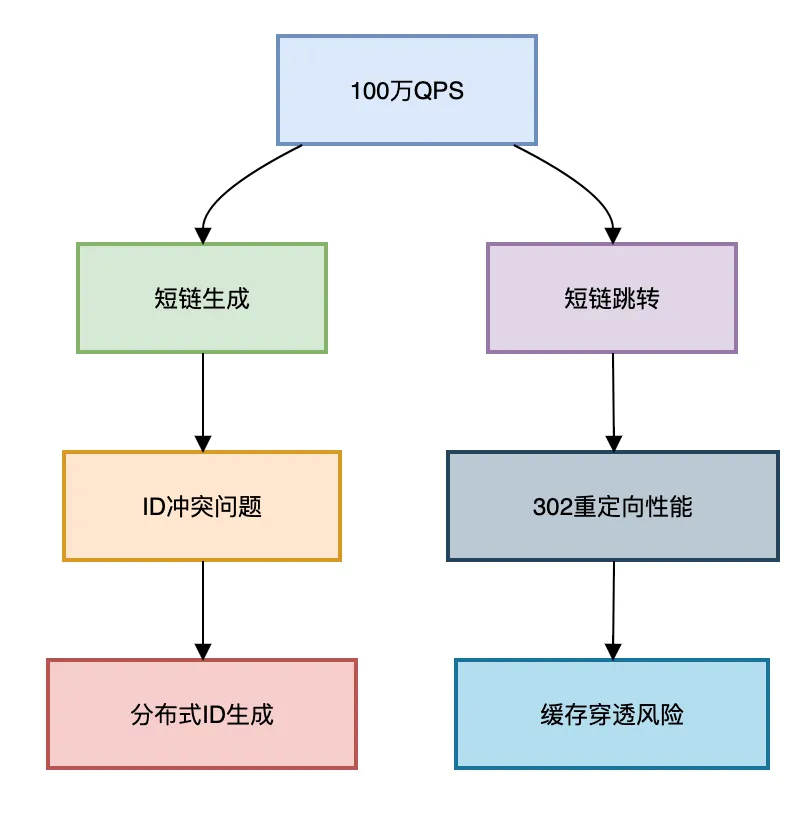

如下图所示：

百万 QPS 下的三大生死关：

ID 生成瓶颈：传统数据库自增 ID 撑不住百万并发
跳转性能黑洞：302 重定向的 TCP 连接成本
缓存雪崩风险：热点短链瞬间击穿 Redis

2 短链生成

2.1 发号器的设计

发号器是短链系统的发动机。

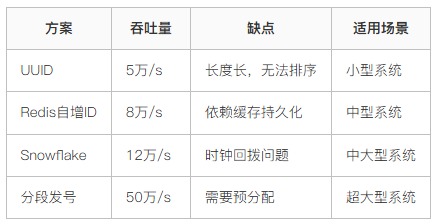

方案对比：

分段发号器实现（Java 版）：

public class SegmentIDGen {    private final AtomicLong currentId = new AtomicLong(0);    private volatile long maxId;    private final ExecutorService loader = Executors.newSingleThreadExecutor();
    public void init() {        loadSegment();        loader.submit(this::daemonLoad);    }
    private void loadSegment() {        // 从DB获取号段：SELECT max_id FROM alloc WHERE biz_tag='short_url'        this.maxId = dbMaxId + 10000; // 每次取1万个号        currentId.set(dbMaxId);    }
    private void daemonLoad() {        while (currentId.get() > maxId * 0.8) {            loadSegment(); // 号段使用80%时异步加载        }    }
    public long nextId() {        if (currentId.get() >= maxId) throw new BusyException();        return currentId.incrementAndGet();    }}

复制代码

关键优化：

双 Buffer 异步加载（避免加载阻塞）
监控号段使用率（动态调整步长）
多实例分段隔离（biz_tag 区分业务）

2.2 短链映射算法

短码映射将长 ID 转换成 62 进制的字符串。

转换原理：

2000000000 = 2×62^4 + 17×62^3 + 35×62^2 + 10×62 + 8            = "Cdz9a"

复制代码

原始 ID: 2000000000，转换为 62 进制的值为 Cdz9a。

// Base62编码（0-9a-zA-Z）public class Base62Encoder {    private static final String BASE62 =         "0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz";        public static String encode(long id) {        StringBuilder sb = new StringBuilder();        while (id > 0) {            sb.append(BASE62.charAt((int)(id % 62)));            id /= 62;        }        return sb.reverse().toString();    }        // 测试：生成8位短码    public static void main(String[] args) {        long id = 1_000_000_000L;        System.out.println(encode(id)); // 输出：BFp3qQ    }}

复制代码

编码优势：

6 位短码可表示 62^6 ≈ 568 亿种组合
8 位短码可表示 62^8 ≈ 218 万亿种组合
无意义字符串避免被猜测

3 存储架构

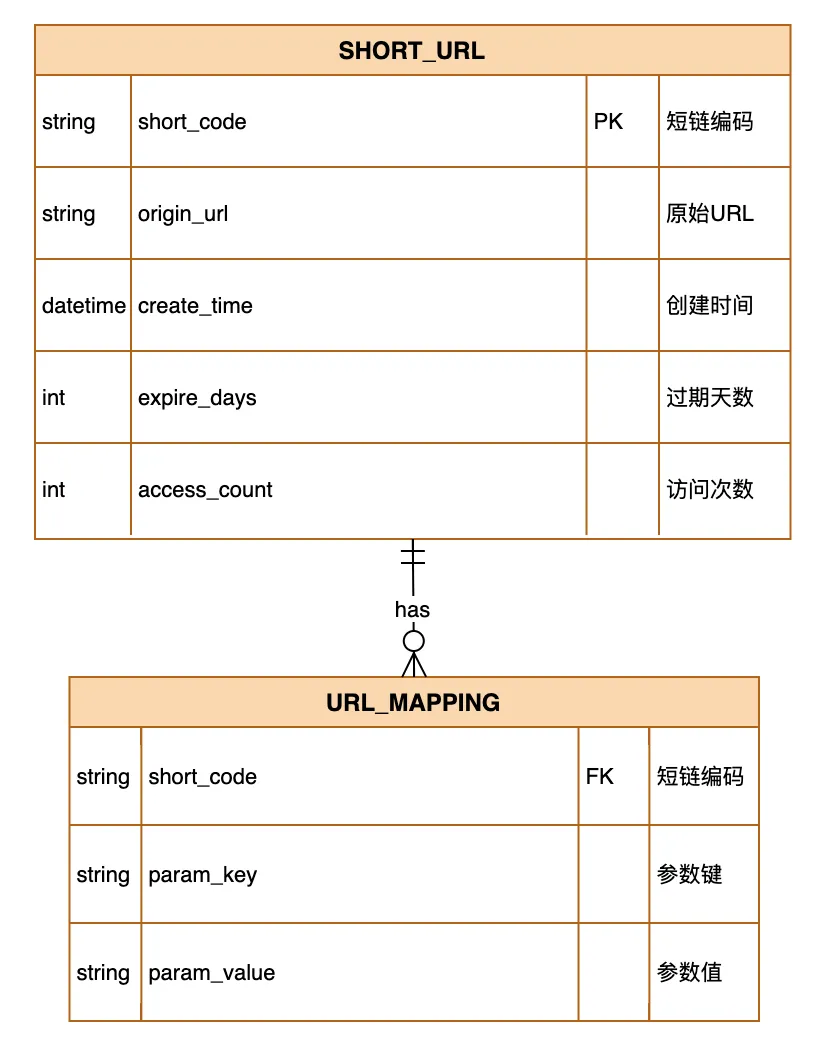

3.1 数据存储模型设计

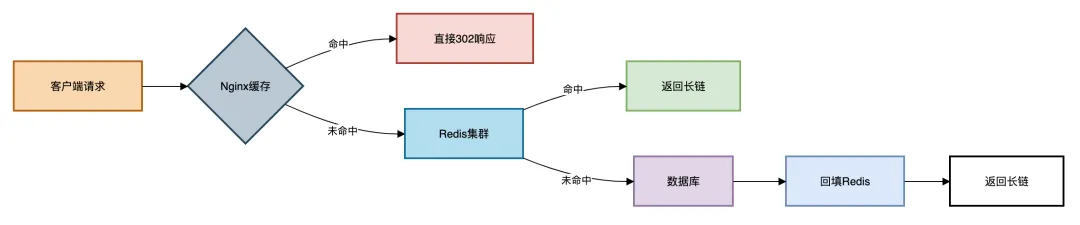

3.2 缓存层级设计

3.3 缓存击穿解决方案

// Redis缓存击穿防护public String getLongUrl(String shortCode) {    // 1. 布隆过滤器预检    if (!bloomFilter.mightContain(shortCode)) {        return null;    }        // 2. 查Redis    String cacheKey = "url:" + shortCode;    String longUrl = redis.get(cacheKey);    if (longUrl != null) {        return longUrl;    }        // 3. 获取分布式锁    String lockKey = "lock:" + shortCode;    if (redis.setnx(lockKey, "1", 10)) { // 10秒超时        try {            // 4. 二次检查缓存            longUrl = redis.get(cacheKey);            if (longUrl != null) return longUrl;                        // 5. 查数据库            longUrl = db.queryLongUrl(shortCode);            if (longUrl != null) {                // 6. 回填Redis                redis.setex(cacheKey, 3600, longUrl);            }            return longUrl;        } finally {            redis.del(lockKey);        }    } else {        // 7. 等待重试        Thread.sleep(50);        return getLongUrl(shortCode);    }}

复制代码

防护要点：

布隆过滤器拦截非法短码
分布式锁防止缓存击穿
双重检查减少 DB 压力
指数退避重试策略

4 跳转优化

4.1 Nginx 层直接跳转

server {    listen 80;    server_name s.domain.com;        location ~ ^/([a-zA-Z0-9]{6,8})$ {        set $short_code $1;                # 查询Redis        redis_pass redis_cluster;        redis_query GET url:$short_code;                # 命中则直接302跳转        if ($redis_value != "") {            add_header Cache-Control "private, max-age=86400";            return 302 $redis_value;        }                # 未命中转发到后端        proxy_pass http://backend;    }}

复制代码

性能收益：

跳转延迟从 100ms 降至 5ms
节省后端服务器资源
支持百万级并发连接

4.2 连接池优化

连接池优化可以用 Netty 实现：

// Netty HTTP连接池配置public class HttpConnectionPool {    private final EventLoopGroup group = new NioEventLoopGroup();    private final Bootstrap bootstrap = new Bootstrap();        public HttpConnectionPool() {        bootstrap.group(group)            .channel(NioSocketChannel.class)            .option(ChannelOption.SO_KEEPALIVE, true)            .handler(new HttpClientInitializer());    }        public Channel getChannel(String host, int port) throws InterruptedException {        return bootstrap.connect(host, port).sync().channel();    }        // 使用示例    public void redirect(ChannelHandlerContext ctx, String longUrl) {        Channel channel = getChannel("target.com", 80);        channel.writeAndFlush(new DefaultFullHttpRequest(            HttpVersion.HTTP_1_1,             HttpMethod.GET,             longUrl        ));        // 处理响应...    }}

复制代码

优化效果：

TCP 连接复用率提升 10 倍
减少 80%的 TCP 握手开销
QPS 承载能力提升 3 倍

5 百万 QPS 整体架构

百万 QPS 整体架构如下图所示：

核心组件解析：

1、接入层

CDN：缓存静态资源
Nginx：处理 302 跳转，本地缓存热点数据

2、缓存层

Redis 集群：缓存短链映射
布隆过滤器：拦截非法请求

3、服务层

短链生成：分布式 ID 服务
映射查询：高并发查询服务

4、存储层

MySQL：分库分表存储映射关系
TiKV：分布式 KV 存储 ID 生成状态

6 容灾设计

6.1 限流熔断策略

基于 Sentinel 的熔断降级：

public class RedirectController {    @GetMapping("/{shortCode}")    @SentinelResource(        value = "redirectService",         fallback = "fallbackRedirect",        blockHandler = "blockRedirect"    )    public ResponseEntity redirect(@PathVariable String shortCode) {        // 跳转逻辑...    }        // 熔断降级方法    public ResponseEntity fallbackRedirect(String shortCode, Throwable ex) {        return ResponseEntity.status(503)            .body("服务暂时不可用");    }        // 限流处理方法    public ResponseEntity blockRedirect(String shortCode, BlockException ex) {        return ResponseEntity.status(429)            .body("请求过于频繁");    }}

复制代码

6.2 多级降级方案

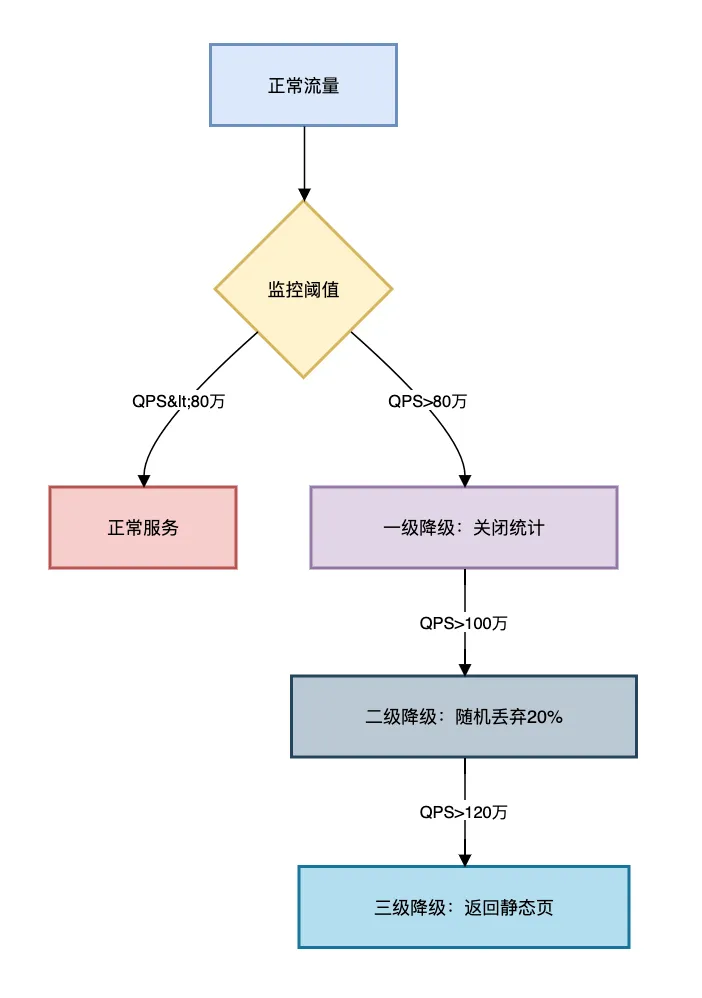

使用多级降级方案：

保证服务的高可用。

6.3 数据分片策略

基于短码分库分表：

public int determineDbShard(String shortCode) {    // 取短码首字母的ASCII值    int ascii = (int) shortCode.charAt(0);    // 分16个库    return ascii % 16;}
public int determineTableShard(String shortCode) {    // 取短码的CRC32值    CRC32 crc32 = new CRC32();    crc32.update(shortCode.getBytes());    // 每库1024张表    return (int) (crc32.getValue() % 1024);}

复制代码

这里成了 16 个库，每个库有 1024 张表。

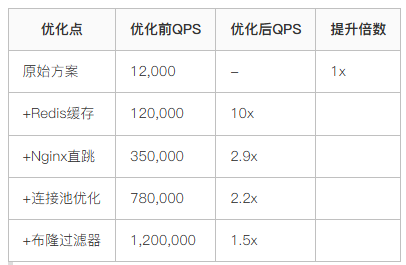

7 性能压测数据对比

压测环境：32 核 64G 服务器 × 10 台，千兆内网

总结

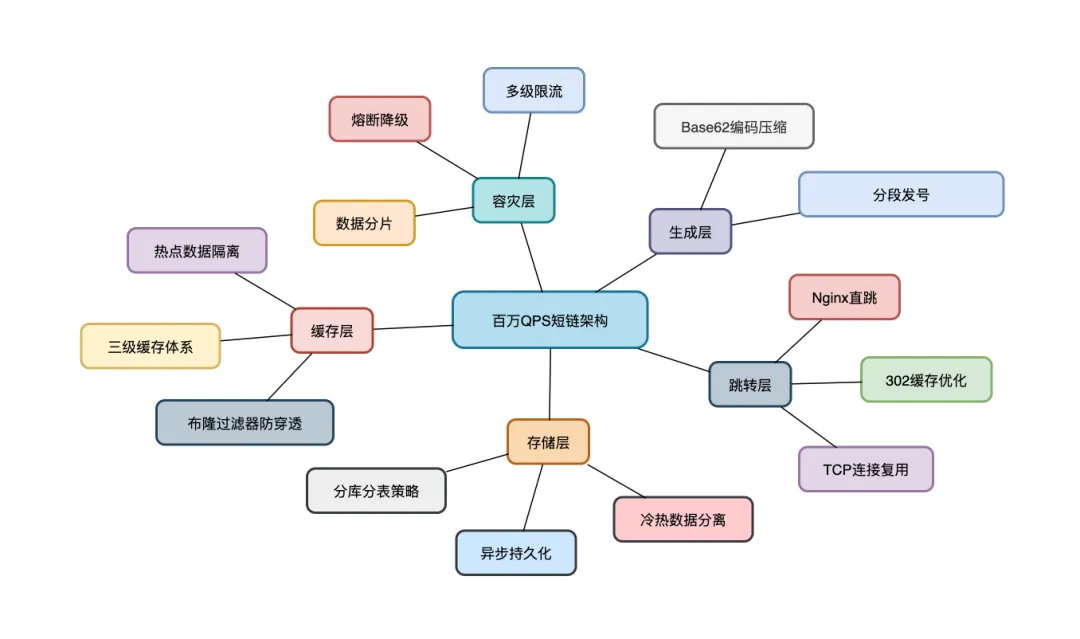

百万 QPS 短链架构核心要点如图所示：

四大设计原则：

无状态设计：跳转服务完全无状态，支持无限扩展
读多写少优化：将读性能压榨到极致
分而治之：数据分片，流量分散
柔性可用：宁可部分降级，不可全线崩溃

真正的架构艺术不在于复杂，而在于在百万 QPS 洪流中，用最简单的路径解决问题。当你的系统能在流量风暴中优雅舞蹈，才是架构师的巅峰时刻。
