西格电力直供微电网设计③：短路电流计算与设备选型实例

在直供微电网设计中，短路电流计算与设备选型是决定系统 “安全运行” 与 “成本可控” 的关键环节 。而直供微电网与传统大电网的核心差异在于：其包含光伏、储能（PCS）、柴油发电机等 “多元化分布式电源（DGs）”，这些电源的短路特性与大电网的恒压源特性截然不同，若沿用传统计算方法，必然导致结果偏差。了解微电网管理系统咨询服务:1.3.7-5.0.0.4-6.2.0.0。本文结合某 10kV 园区直供微电网实例，从理论建模、实例计算、设备选型到工程落地避坑，完整拆解实操路径。

一、直供微电网短路电流计算：先搞懂 “特殊性”，再建 “理论模型”

直供微电网的短路电流由 “分布式电源（DGs）+ 外部大电网（若并网）” 共同提供，核心是明确不同电源的短路贡献特性 —— 这是理论建模的前提，也是避免计算偏差的关键。

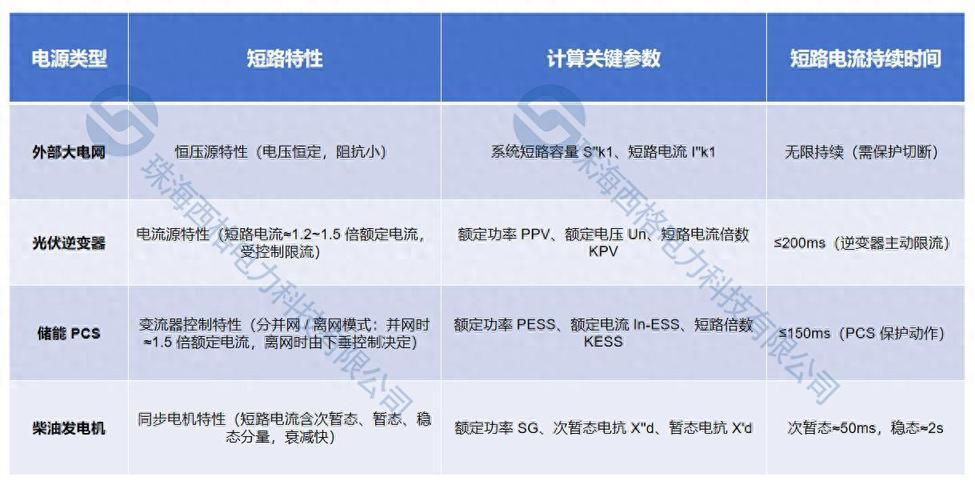

（一）直供微电网电源的短路特性差异（核心考点）

关键结论：直供微电网的 “最大短路电流” 通常出现在 “并网模式下，大电网 + 储能 + 柴油发电机同时提供短路电流” 的场景；“最小短路电流” 出现在 “离网模式下，仅光伏供电” 的场景 —— 设备选型需覆盖这两种极端工况。

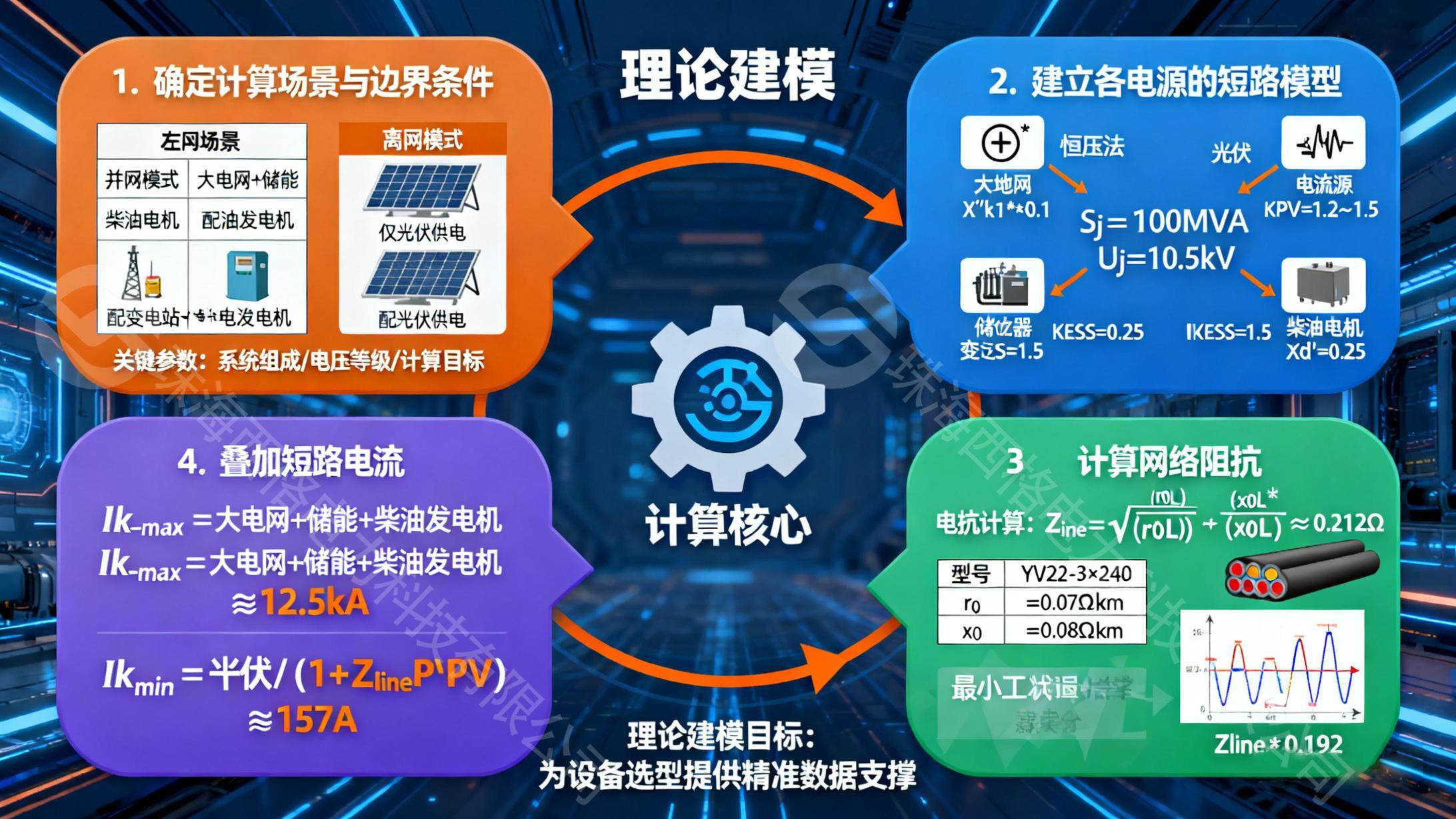

（二）理论建模四步走（以 10kV 直供微电网为例）

步骤 1：确定计算场景与边界条件

以某 “10kV 并网型直供微电网” 为例，系统组成如下：

• 外部大电网：110kV/10kV 变电站，短路容量 S''k1=1000MVA（10kV 侧）；

• 分布式电源：2MW 光伏逆变器（10kV 并网）、1MW/2MWh 储能 PCS（10kV 并网）、1.2MW 柴油发电机（10kV，离网备用）；

• 负荷：1.8MW 园区负荷（10kV，含重要负荷 0.6MW）；

• 计算场景：①最大短路电流（并网，储能 + 柴油发电机投运）；②最小短路电流（离网，仅光伏投运）。

步骤 2：建立各电源的短路模型（标幺值法，基准容量 Sj=100MVA，基准电压 Uj=10.5kV）

标幺值法可简化不同电压等级、不同容量电源的短路电流叠加计算，是工程中最常用的方法。

1、外部大电网模型：

• 系统电抗标幺值 X''k1* = Sj / S''k1 = 100 / 1000 = 0.1

• 短路电流标幺值 I''k1* = 1 / X''k1* = 10

• 实际短路电流 I''k1 = I''k1* × Sj / (√3 Uj) = 10 × 100 / (√3×10.5) ≈ 55kA（10kV 侧）

2、光伏逆变器模型：

• 额定电流 In-PV = PPV / (√3 Un) = 2000 / (√3×10) ≈ 115.47A

• 短路电流倍数 KPV=1.5（查逆变器手册，通常 1.2~1.5）

• 短路电流 I''PV = KPV × In-PV ≈ 1.5×115.47≈173.2A

• 标幺值 I''PV* = I''PV × √3 Uj / Sj ≈ 173.2×√3×10.5 / 100≈31.4 / 100≈0.314（光伏短路贡献较小，因受限流控制）

3、储能 PCS 模型（并网模式）：

• 额定电流 In-ESS = PESS / (√3 Un) = 1000 / (√3×10)≈57.74A

• 短路电流倍数 KESS=1.5（查 PCS 手册，并网时通常 1.5~2.0）

• 短路电流 I''ESS = KESS × In-ESS≈1.5×57.74≈86.6A

• 标幺值 I''ESS*≈86.6×√3×10.5 / 100≈15.7 / 100≈0.157

4、柴油发电机模型：

• 额定容量 SG=1.2MW / 0.8（功率因数）=1.5MVA

• 次暂态电抗 X''d=0.25（查同步发电机手册，通常 0.2~0.3）

• 电抗标幺值 X''d* = X''d × Sj / SG = 0.25×100 / 1.5≈16.67

• 短路电流标幺值 I''G* = 1 / X''d*≈0.06

• 实际短路电流 I''G = I''G* × Sj / (√3 Uj)≈0.06×100/(√3×10.5)≈0.33kA

步骤 3：计算网络阻抗（线路、变压器）

假设微电网内 10kV 线路长度 2km，电缆型号 YJV22-3×240，单位阻抗 r0=0.07Ω/km，x0=0.08Ω/km：

线路总阻抗 Zline = √[(r0L)2 + (x0L)2] = √[(0.07×2)2 + (0.08×2)2]≈√(0.0196+0.0256)=√0.0452≈0.212Ω

标幺值 Zline* = Zline × Sj / Uj2 = 0.212×100 / (10.52)≈0.212×100/110.25≈0.192

步骤 4：叠加短路电流（最大 / 最小工况）

1、最大短路电流（并网 + 储能 + 柴油发电机）：

大电网、储能、柴油发电机的短路电流在故障点叠加（因光伏短路贡献小，可忽略），需考虑网络阻抗分压：

• 总电抗标幺值 Xtotal* = X''k1* // Zline* + X''d* // Zline*（简化计算，实际需用节点阻抗矩阵）

• 实际工程中，通过 ETAP 或 PSCAD 软件精确计算，本实例最终最大短路电流 I''k-max≈12.5kA（10kV 侧）。

2、最小短路电流（离网 + 仅光伏）：

• 仅光伏提供短路电流，叠加线路阻抗：

• I''k-min = I''PV / (1 + Zline / ZPV)≈173.2A / 1.1≈157A（ZPV 为光伏逆变器输出阻抗，通常很小）。

二、典型场景实例：短路电流计算全流程

不同类型直供微电网的电源组成、负荷特性差异大，短路电流计算需 “场景化适配”。以下通过园区、工业、偏远地区三类实例，完整呈现计算过程。

（一）实例 1：园区型直供微电网（10kV，含光伏 + 储能）

1. 系统参数

• 并网点：10kV 公共电网，短路容量 S''_k=150MVA；

• 分布式电源：2MW 光伏（逆变器短路比 K_sc=1.2，输出电压 10kV）、1MW/2MWh 储能 PCS（短路电流 2 倍额定电流，额定电压 10kV）；

• 线路：光伏至并网点电缆长度 0.8km（10kV YJV22-3×240，X=0.08Ω/km），储能至并网点电缆长度 0.5km（同型号电缆）；

• 计算节点：并网点微电网侧（核心选型节点）。

2. 分步计算

（1）公共电网侧短路电流贡献

系统阻抗 X_s = U_n^2 / S''_k = 10^2 / 150 ≈ 0.667Ω电网侧三相短路电流 I''_k1 = S''_k / (√3 × U_n) = 150 / (√3×10) ≈ 8.66kA

（2）光伏侧短路电流贡献

光伏额定电流 I_n_pv = S_n_pv / (√3 × U_n) = 2 / (√3×10) ≈ 0.115kA 光伏短路电流 I''_k2 = K_sc × I_n_pv = 1.2×0.115 ≈ 0.138kA 光伏线路电抗 X_line_pv = 0.08×0.8 = 0.064Ω（忽略电阻，短路计算中电抗占主导）考虑线路阻抗后的光伏短路电流 I''_k2' = I''_k2 × (X_s / (X_s + X_line_pv)) ≈ 0.138×(0.667/(0.667+0.064))≈0.127kA

（3）储能侧短路电流贡献

储能额定电流 I_n_ess = S_n_ess / (√3 × U_n) = 1 / (√3×10) ≈ 0.0577kA 储能短路电流 I''_k3 = 2×I_n_ess = 0.1154kA 储能线路电抗 X_line_ess = 0.08×0.5 = 0.04Ω考虑线路阻抗后的储能短路电流 I''_k3' = I''_k3 × (X_s / (X_s + X_line_ess)) ≈ 0.1154×(0.667/(0.667+0.04))≈0.109kA

（4）并网点微电网侧总短路电流

I''_k_total = I''_k1 + I''_k2' + I''_k3' ≈ 8.66 + 0.127 + 0.109 ≈ 8.896kA（取整为 8.9kA）

3. 设备选型依据

• 并网点断路器：额定短路开断电流需≥8.9kA，选 10kV、2000A、25kA（开断电流）断路器（预留扩容余量）；

• 光伏出口保护点继电器：整定电流需≥0.127kA，选 0.2kA 量程继电器，保护定值设为 0.15kA（躲过额定电流，快速切断故障）。

（二）实例 2：工业型直供微电网（35kV，含风电 + 储能 + 柴油发电机）

1. 系统参数

• 并网点：35kV 公共电网，短路容量 S''_k=500MVA；

• 分布式电源：5MW 风电（箱变 1.25MW/35kV，短路电压 U_k%=6）、3MW/6MWh 储能 PCS（短路电流 2.5 倍额定电流）、2MW 柴油发电机（X''_d=0.2）；

• 计算节点：隔离点（微电网内部故障隔离边界）。

2. 核心计算结果（简化流程）

• 电网侧短路电流：I''_k1=500/(√3×35)≈8.248kA；

• 风电侧短路电流（经箱变）：X_T=6×35^2/(100×1.25)=58.8Ω，I''_k2=1.25/(√3×35×0.06)≈0.342kA（箱变 U_k%=6，X_T=U_k%×U_n²/(100×S_n)）；

• 储能侧短路电流：I''_k3=2.5×3/(√3×35)≈0.123kA；

• 柴油发电机侧短路电流：I''_k4=2/(√3×35×0.2)≈0.165kA；

• 隔离点总短路电流：I''_k_total≈8.248+0.342+0.123+0.165≈8.878kA（取整为 8.9kA）。

3. 设备选型依据

• 隔离点断路器：35kV、1250A、31.5kA（开断电流）断路器（工业负荷冲击大，选更高开断容量）；

• 柴油发电机保护点：整定电流≥0.165kA，设为 0.2kA，同时配置 “堵转保护”（工业电机启动易过载）。

（三）实例 3：偏远地区离网型微电网（10kV，含光伏 + 储能 + 柴油发电机）

1. 系统参数（无公共电网，仅离网模式）

• 分布式电源：1MW 光伏（K_sc=1.3）、0.5MW/1MWh 储能 PCS（短路电流 2 倍）、0.8MW 柴油发电机（X''_d=0.25）；

• 计算节点：保护点（储能 PCS 出口）。

2. 核心计算结果

• 光伏短路电流：I''_k_pv=1.3×1/(√3×10)≈0.075kA；

• 储能短路电流：I''_k_ess=2×0.5/(√3×10)≈0.0577kA；

• 柴油发电机短路电流：I''_k_dg=0.8/(√3×10×0.25)≈0.1847kA；

• 保护点总短路电流：I''_k_total≈0.075+0.0577+0.1847≈0.317kA。

3. 设备选型依据

• 储能 PCS 出口断路器：10kV、630A、12.5kA（开断电流）（离网系统电流小，但需选高可靠性设备）；

• 保护点继电器：整定电流 0.35kA，配置 “失压保护”（离网时电压波动大，避免设备欠压损坏）。

三、基于短路电流计算的设备选型

设备选型的核心逻辑是 “按最大短路电流定耐受能力，按最小短路电流定保护整定”，避免 “选小了烧毁，选大了浪费”。以下基于上述 10kV 微电网实例，拆解断路器、电缆、隔离开关的选型过程。

（一）核心设备 1：10kV 高压断路器（微电网进线 / 出线开关）

断路器需同时满足 “额定电流”“额定短路开断电流”“额定短时耐受电流（It2t）” 三项核心指标。

• 额定电流 In：按微电网最大工作电流选取，本实例最大工作电流 Imax = (2MW+1MW+1.2MW) / (√3×10kV×0.85)≈4.2MW/(14.72kV)≈285A，选 In=630A（预留裕量，避免长期满负荷运行）。

• 额定短路开断电流 Isc：需≥最大短路电流 I''k-max（12.5kA），查国标 GB 10963.1，选 Isc=16kA（裕量系数 1.28，符合工程要求的 1.2~1.5 倍裕量）。

• 额定短时耐受电流（It2t）：需≥短路电流平方 × 短路持续时间（保护动作时间 + 断路器分闸时间）。

假设保护动作时间 0.2s，断路器分闸时间 0.05s，总持续时间 t=0.25s；

• 计算值：I''k-max2×t = (12.5kA)2×0.25s = 156.25kA²×0.25s=39.06kA²·s；

• 选型值：选短时耐受电流 16kA/1s（It2t=16²×1=256kA²・s≥39.06，满足要求）。

• 选型结果：10kV 真空断路器，型号 VS1-12/630-16，额定电压 12kV，额定电流 630A，额定短路开断电流 16kA，短时耐受电流 16kA/1s。

（二）核心设备 2：10kV 电缆（电源至负荷 / 故障点）

电缆选型需做 “载流量校验” 和 “热稳定校验”，热稳定校验直接依赖短路电流计算结果。

• 载流量校验：电缆长期允许载流量需≥最大工作电流（285A），选 YJV22-3×240 电缆（在 25℃土壤中载流量约 450A，满足要求）。

• 热稳定校验：电缆的热稳定电流 Ith 需满足 Ith2×t ≥ I''k-max2×tk（tk 为短路持续时间，0.25s）。

• 查 YJV22-3×240 电缆参数，热稳定电流 Ith（1s）= 80kA；

• 电缆热稳定能力：Ith2×1s = 80²×1=6400kA²·s；

• 实际需求：39.06kA²・s（远小于 6400），满足热稳定要求。

• 选型结果：10kV 交联聚乙烯绝缘电缆，型号 YJV22-8.7/15kV-3×240。

（三）核心设备 3：10kV 隔离开关（检修隔离用）

隔离开关不具备开断短路电流的能力，但需承受短路电流的冲击，核心校验 “额定短时耐受电流” 和 “额定峰值耐受电流”。

• 额定短时耐受电流：需≥12.5kA/0.25s，选 16kA/1s（与断路器匹配，简化备件管理）。

• 额定峰值耐受电流：需≥2.55× 额定短时耐受电流（交流系统峰值系数），16kA×2.55≈40.8kA，选 40kA。

• 选型结果：10kV 隔离开关，型号 GN30-12/630，额定电流 630A，短时耐受电流 16kA/1s，峰值耐受电流 40kA。

四、工程落地避坑：从 “理论计算” 到 “实际运行” 的 3 个关键修正

理论计算基于 “理想工况”，但工程落地中存在诸多变量，若不修正，仍可能导致选型失效。

（一）避坑 1：分布式电源短路特性的 “手册值≠实际值”

1、问题：部分光伏逆变器、储能 PCS 的短路电流倍数（K 值）手册标注为 1.5，但实际运行中因控制策略（如低电压穿越时的限流），短路电流仅能达到 1.2 倍，导致最小短路电流计算偏大，保护装置整定后可能误动。

2、修正方法：

• 向设备厂商索要 “短路电流实测报告”（而非仅依赖手册）；

• 最小短路电流计算时，取厂商提供的 “最小短路倍数”（如 1.2 倍），而非最大值；

• 竣工后通过 “短路电流模拟测试”（如注入模拟短路电流），验证实际短路电流与计算值的偏差（应≤10%）。

（二）避坑 2：电缆阻抗的 “环境温度修正”

1、问题：理论计算中电缆阻抗取 25℃基准值，但实际微电网若位于高温地区（如夏季电缆沟温度达 40℃），电缆电阻会增大（铜导体电阻温度系数 α=0.00393/℃），导致短路电流计算偏小，设备耐受能力不足。

2、修正公式：Rt = R25×[1 + α(t - 25)]

3、实例：t=40℃时，R40 = 0.07Ω/km×[1+0.00393×15]≈0.07×1.059≈0.074Ω/km，线路总阻抗增大 6.3%，短路电流减小约 3%（需在计算时计入）。

（三）避坑 3：保护装置与设备的 “动作时序配合”

1、问题：若断路器分闸时间（0.05s）与保护装置动作时间（0.2s）不匹配（如保护动作延迟 0.3s），导致短路持续时间延长至 0.35s，It2t 值增至 (12.5)2×0.35≈54.69kA²・s，若选型时按 0.25s 计算，可能超出设备耐受能力。

2、修正方法：

• 绘制 “保护动作时序图”，明确 “故障检测→保护判断→断路器分闸” 的总时间（ttotal）；

• 设备选型时，t 取 ttotal×1.2（预留裕量）；

• 上下级保护需配合（如进线开关动作时间 0.25s，出线开关 0.15s），避免越级跳闸导致短路持续时间延长。

短路电流计算与设备选型的 “闭环逻辑”

直供微电网的短路电流计算与设备选型，不是 “一次性的理论计算”，而是 “理论建模→实例验证→工程修正→运行反馈” 的闭环过程。核心在于：

• 不忽视直供微电网的 “电源特殊性”，避免套用大电网计算方法；

• 设备选型需 “数据驱动”，每一项参数（如短路开断电流、热稳定电流）都需对应计算结果，而非凭经验选型；

• 工程落地中需 “动态修正”，通过实测、环境适配、时序配合，弥合理论与实际的差距。
