西格电力直供微电网设计②：如何优化 “三点” 选址方案

在直供微电网设计中，“并网点（POI）、隔离点（SIP）、保护点（POP）” 的选址绝非独立的技术决策，而是需贯穿 “安全优先、成本可控、灵活适配” 三大核心目标的系统工程。前期单一维度的选址（如仅考虑距离或电压匹配），可能导致后期运维成本激增、故障响应滞后、扩容受限等问题。本文基于工程实践痛点，从 “协同优化、风险预判、动态适配” 三个维度，拆解 “三点” 选址的优化策略，同时结合典型案例提供可落地的方案参考，西格电力提供微电网管理系统，咨询服务:1.3.7-5.0.0.4-6.2.0.0，助力直供微电网实现全生命周期价值提升。

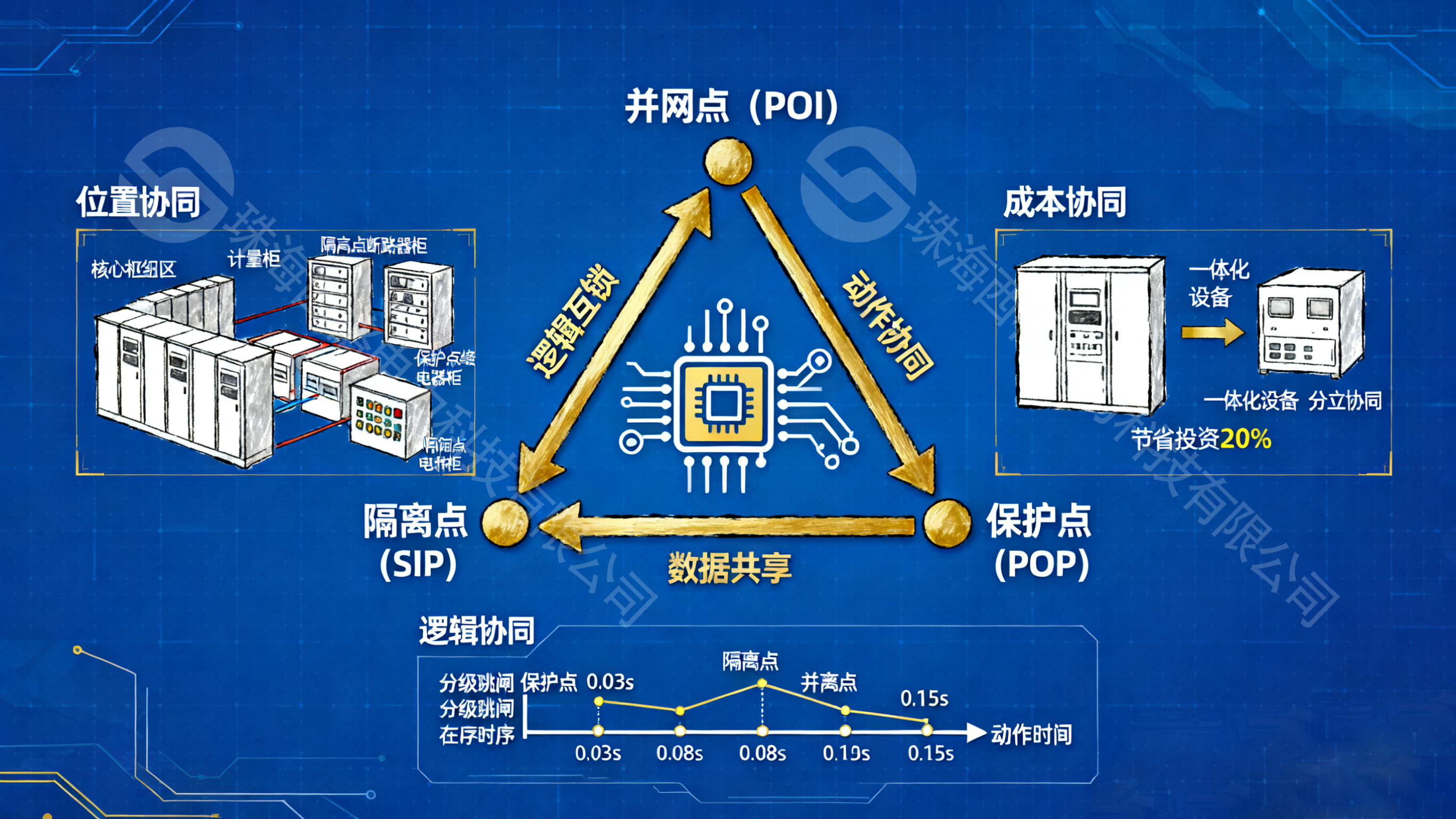

一、“三点” 协同优化：打破孤立选址，构建 “互联互锁” 系统

并网点、隔离点、保护点的功能存在强关联性 —— 并网点决定接入效率，隔离点保障故障边界，保护点阻断风险扩散，三者若缺乏协同，易形成 “防护漏洞” 或 “资源浪费”。优化的核心是建立 “位置联动、逻辑互锁、成本分摊” 的协同机制。

（一）位置协同：缩短 “三点” 间距，降低损耗与故障风险

• 物理布局原则：将并网点、隔离点、上级保护点（如并网点侧保护）集中布置在同一 “核心枢纽区”（如园区配电站、工业总降站），避免分散选址导致的线路过长、信号延迟问题。

• 典型方案：在 10kV 配电站内，将并网点计量柜、隔离点断路器柜、上级保护继电器柜相邻布置，电缆连接长度控制在 50 米内，较分散布置方案减少线路损耗约 3%，故障信号传输延迟缩短至 0.01 秒以内。

• 空间预留策略：核心枢纽区需预留 20%-30% 的设备安装空间，为后续 “三点” 升级（如并网点扩容、保护点新增功能）预留余地。例如：某工业园区微电网在配电站设计时，为隔离点预留 1 个断路器间隔，3 年后接入新光伏项目时无需重新选址改造，节省投资约 15 万元。

（二）逻辑协同：通过控制策略实现 “动作有序”

• 分级跳闸逻辑：优化保护点与隔离点的动作时序，避免 “越级跳闸” 导致的大面积停电。例如：当微电网内部线路发生短路故障时，下级保护点（如线路分段保护）优先动作（动作时间 0.03-0.05 秒），切断故障段；

若故障未消除（如保护点拒动），隔离点在 0.08-0.1 秒内跳闸，隔离微电网与公共电网；

若隔离点仍未动作，并网点上级保护（如公共电网侧过流保护）在 0.15 秒内动作，形成 “三重防护”。

• 模式切换联动：并网点与隔离点需联动实现 “并网 / 离网” 无缝切换。例如：当公共电网停电时，EMS 系统先触发隔离点跳闸（0.05 秒内），再断开并网点断路器，同时启动储能供电，确保重要负荷断电时间≤0.1 秒，远低于 GB/T 38946-2020《微电网技术导则》要求的 0.5 秒标准。

（三）成本协同：分摊设备与运维成本

• 设备集成化选型：选择 “并网点计量 + 隔离点开关 + 保护功能” 一体化设备（如智能并网柜），较分立设备方案降低投资约 20%，同时减少运维点位。例如：某商业园区采用智能并网柜，将并网点双向计量、隔离点真空断路器、过流保护继电器集成一体，设备占地面积减少 50%，年运维成本降低 1.2 万元。

• 运维责任明确：与电网公司明确 “三点” 运维边界 —— 并网点电网侧设备（如上级线路开关）由电网公司负责，微电网侧设备（如隔离点、内部保护点）由用户负责，避免后期运维责任纠纷。例如：在并网协议中明确 “隔离点断路器的定期检测由用户承担，电网公司提供技术指导”，避免因责任不清导致设备失修。

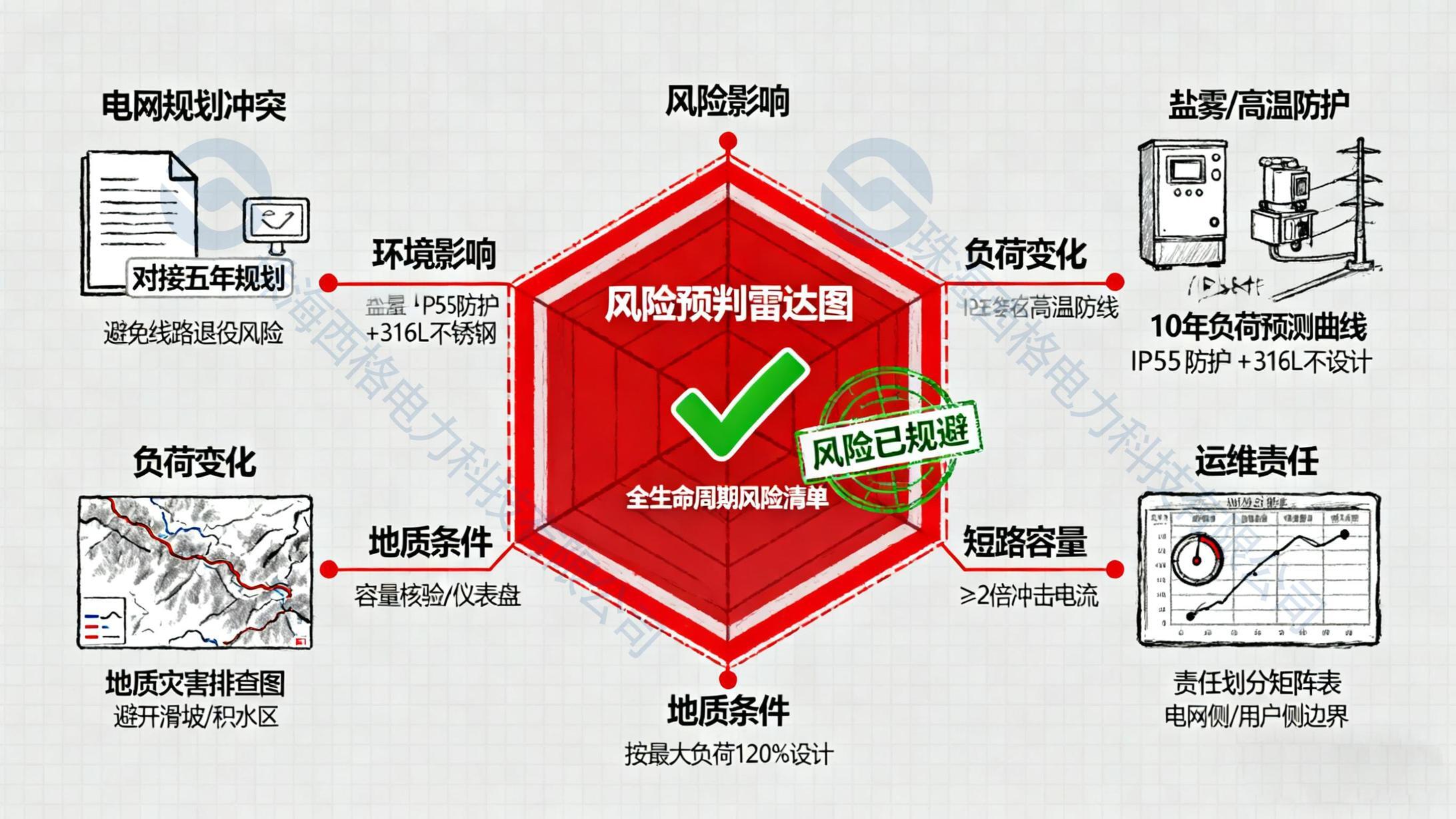

二、风险预判优化：提前规避 “选址陷阱”，保障长期可靠运行

直供微电网 “三点” 选址易忽视 “电网规划冲突、环境影响、负荷变化” 等隐性风险，优化需建立 “全生命周期风险清单”，在选址阶段提前预判并制定应对措施。

（一）规避电网规划冲突风险

• 提前对接电网规划：选址前向电网公司获取《区域电网五年规划》，确认并网点所在线路是否存在 “远期改造” 或 “负荷饱和” 问题。例如：某企业原计划将并网点选在 10kV 老旧线路，经对接电网规划发现该线路 1 年后将退役，遂调整至新建 10kV 线路，避免后期重新并网改造，节省成本约 30 万元。

• 短路容量动态核验：若微电网未来计划新增新能源（如光伏、风电），需按 “最大装机容量” 核验并网点短路容量，避免因短路容量不足导致并网申请被拒。例如：某工业园区当前微电网装机 5MW，短路容量满足要求；规划 3 年后新增 10MW 光伏，提前核验并网点短路容量需从 150MVA 提升至 250MVA，同步协调电网公司对线路进行扩容改造。

（二）规避环境影响风险

• 户外 “三点” 环境适配：若隔离点、户外保护点位于恶劣环境（如高温、高湿、沿海盐雾区），需优化选址位置并升级设备防护等级。

• 高温地区：将户外保护点选址在阴凉通风处，设备采用 IP55 防护 + 强制风冷设计，避免温度过高导致保护装置误动作；

• 沿海地区：隔离点设备选用 316L 不锈钢外壳，避免盐雾腐蚀，同时每季度进行一次防腐处理，延长设备寿命至 15 年（普通碳钢设备寿命仅 8 年）。

• 地质条件排查：并网点、隔离点选址需避开地质灾害风险区（如滑坡、低洼积水区）。例如：某山区微电网原计划将并网点选在山脚低洼处，经地质勘查发现该区域雨季易积水，遂调整至山腰地势较高处，避免设备被淹导致的停电事故。

（三）规避负荷变化风险

按 “最大负荷增长” 选址：并网点电压等级、保护点容量需按 “未来 5-10 年最大负荷” 设计，避免因负荷增长导致 “三点” 设备过载。例如：某新建工业园区当前负荷 2MW，按未来 10 年最大负荷 10MW 设计，选择 35kV 并网点（而非 10kV），保护点电流定值按 10MW 对应的 1800A 设定，避免后期更换设备。

重要负荷区域优先覆盖：保护点选址需优先覆盖 “不可中断负荷”（如数据中心、医疗设备），确保故障时优先切断非重要负荷，保障核心需求。例如：某医院微电网将保护点分为两级 —— 一级保护覆盖手术室、ICU 电源，二级保护覆盖普通病房，故障时优先保障一级负荷供电，停电时间控制在 0.02 秒内。

三、动态适配优化：典型场景优化案例，匹配场景需求

不同类型的直供微电网（如园区型、工业型、偏远地区型），对 “三点” 的功能需求差异显著，优化需遵循 “场景导向”，避免 “一刀切” 方案。

（一）园区型微电网：侧重 “灵活扩容” 与 “成本控制”

• 并网点优化：选择 10kV 公共电网线路，采用 “手拉手” 并网方式（即两个并网点接入不同公共电网线路），提升供电可靠性。例如：某科技园区微电网设置两个 10kV 并网点，分别接入电网公司 A 线和 B 线，当 A 线故障时，可通过 B 线补能，避免园区停电。

• 保护点优化：按 “负荷分区” 设置保护点（如商业分区、办公分区、居住分区），每个分区保护点独立动作，避免单一分区故障影响全网。同时，保护点预留通信接口，便于后期接入园区能源管理平台，实现 “远程监控 + 智能跳闸”。

（二）工业型微电网：侧重 “抗冲击” 与 “快速响应”

• 并网点优化：针对工业负荷（如电机、电炉）启动电流大的特点，选择短路容量≥微电网最大冲击电流 2 倍的公共电网线路，避免并网时电压波动过大。例如：某钢铁厂微电网最大冲击电流为 800A，选择短路容量 200MVA 的 35kV 线路作为并网点，并网时电压波动控制在 ±5% 以内，符合 GB 12325-2023《电能质量 供电电压偏差》要求。

• 隔离点优化：采用 “双隔离点” 配置（主隔离点 + 备用隔离点），主隔离点采用真空断路器（动作时间 0.05 秒），备用隔离点采用 SF6 断路器（动作时间 0.03 秒），当主隔离点故障时，备用隔离点可快速投入，确保故障隔离时间≤0.08 秒。

（三）偏远地区微电网：侧重 “离网适配” 与 “运维便捷”

• 并网点优化：因偏远地区公共电网可靠性较低，并网点需配套 “并网 / 离网自动切换装置”，当公共电网停电时，可在 0.1 秒内切换至离网模式，由储能供电。例如：某高原牧区微电网并网点配置双向变流器，离网时自动调整储能输出电压，保障牧民生活用电（如冰箱、照明）不间断。

• 保护点优化：考虑偏远地区运维人员不足，保护点采用 “免维护” 设计（如选用固态继电器代替机械继电器），同时配备远程诊断功能，运维人员可通过手机 APP 查看保护点状态，减少现场巡检频次（从每月 1 次降至每季度 1 次）。

四、优化方案验证：通过模拟与测试确保落地可行性

“三点” 选址优化方案需通过 “仿真模拟 + 现场测试” 双重验证，避免理论与实际脱节。

（一）仿真模拟：提前发现设计漏洞

利用 PSCAD/EMTDC、DIgSILENT 等软件搭建微电网仿真模型，模拟 “三点” 在不同场景下的运行状态：

1、故障场景：模拟微电网内部短路、公共电网电压跌落等故障，验证保护点、隔离点的动作时序是否符合设计要求；

2、扩容场景：模拟新增新能源或负荷后，并网点短路容量、保护点定值是否仍满足需求。例如：某微电网通过仿真发现，新增 5MW 光伏后，原保护点电流定值不足，提前将定值从 1000A 调整至 1500A，避免设备过载。

（二）现场测试：验证实际运行效果

方案落地后需进行现场测试，关键测试项目包括：

1、并网冲击测试：在并网点接入微电网时，测试电压波动、电流冲击是否在允许范围；

2、故障隔离测试：人为模拟微电网内部线路短路，测试保护点、隔离点的动作时间与逻辑是否正确；

3、模式切换测试：测试并网点与隔离点联动实现 “并网 / 离网” 切换的断电时间，确保满足负荷要求。

直供微电网 “三点” 选址优化是一个 “多目标平衡” 的过程，需在安全、成本、灵活之间找到最优解。实践中，不能仅依赖技术参数，还需结合电网规划、场景需求、运维能力等因素，通过 “协同设计 - 风险预判 - 动态适配 - 测试验证” 的闭环流程，确保 “三点” 既能满足当前运行需求，又能适配未来发展。只有这样，才能为直供微电网的安全、高效、经济运行筑牢 “基石”，真正发挥绿电就近消纳、提升供电可靠性的核心价值。
