1 回顾
在上一章Ascend的aclgraph（七）AclConcreteGraph：capture_begin中提到了对capture_begin做了了解，现在继续看下capture_end。
torchair->torch_npu 流程图如下:
def __enter__(self): # Free as much memory as we can for the graph torch.npu.synchronize() gc.collect() torch.npu.empty_cache()
# Stackoverflow seems comfortable with this pattern self.stream_ctx.__enter__()
self.npu_graph.capture_begin( *self.pool, capture_error_mode=self.capture_error_mode )
def __exit__(self, exc_type, exc_value, traceback): self.npu_graph.capture_end() self.stream_ctx.__exit__(exc_type, exc_value, traceback)
复制代码
2 capture_end
.def( "capture_end", torch::wrap_pybind_function_no_gil(&c10_npu::NPUGraph::capture_end))
复制代码
如上述代码所示，在做时候，并没有其他额外逻辑，直接是调用到了 c++侧的capture_end。wrap_pybind_function_no_gil是先去掉 python 的 gil 锁，以防死锁。代码如下：
void NPUGraph::capture_end(){ auto stream = c10_npu::getCurrentNPUStream();
TORCH_CHECK(stream == capture_stream_, "Capture must end on the same stream it began on.");
aclmdlRI model_ri; NPU_CHECK_ERROR(c10_npu::acl::AclmdlRICaptureEnd(capture_stream_, &model_ri));
c10_npu::NPUCachingAllocator::endAllocateToPool(capture_dev_, mempool_id_);
TORCH_CHECK(model_ri == model_ri_, "Invalid end capture model id: ", model_ri);
// In typical graph usage some tensors (e.g. the tensors used for graph IO) are not freed // between replays. // If Pytorch compiles and runs with a CUDA 11.4+ toolkit, there's a chance the allocator backend // is cudaMallocAsync. // cudaMallocAsync is generally graph-safe, but if some tensors are not freed between replays, // the graph's internal bookkeeping requires that we instantiate with // cudaGraphInstantiateFlagAutoFreeOnLaunch. See // cudaGraphLaunch // cudaGraphInstantiateWithFlags has_graph_exec_ = true;
uint32_t num_graph_nodes = 0;}
复制代码

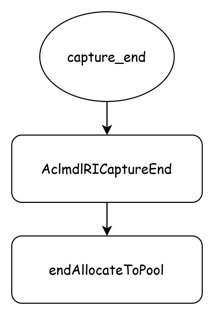

流程图如下：
AclmdlRICaptureEnd与AclmdlRICaptureBegin是相对的，调用的是libascendcl.so中的AclmdlRICaptureEnd方法。
aclError AclmdlRICaptureEnd(aclrtStream stream, aclmdlRI *modelRI){ typedef aclError (*AclmdlRICaptureEnd)(aclrtStream, aclmdlRI *); static AclmdlRICaptureEnd func = nullptr; if (func == nullptr) { func = (AclmdlRICaptureEnd) GET_FUNC(aclmdlRICaptureEnd); }
TORCH_CHECK(func, "Failed to find function aclmdlRICaptureEnd", PTA_ERROR(ErrCode::NOT_FOUND)); return func(stream, modelRI);}
复制代码
在昇腾官网上搜索到如下信息：https://www.hiascend.com/document/detail/zh/canncommercial/81RC1/apiref/appdevgapi/aclcppdevg_03_1784.html函数原型
接口解释结束 Stream 的捕获动作，并获取模型的运行实例，该模型用于暂存所捕获的任务。
本接口需与其它接口配合使用，以便捕获 Stream 上下发的任务，暂存在内部创建的模型中，用于后续的任务执行，以此减少 Host 侧的任务下发开销，配合使用流程请参见aclmdlRICaptureBegin接口处的说明。
还有个一个函数是endAllocateToPool，给出函数定义
// Called by NPUGraph::capture_endvoid endAllocateToPool(MempoolId_t mempool_id){ std::lock_guard<std::recursive_mutex> lock(mutex); for (auto it = captures_underway.begin(); it != captures_underway.end(); ++it) { if (it->first == mempool_id) { captures_underway.erase(it); return; } } TORCH_CHECK(false, "endAllocatePool: not currently recording to mempool_id");}
复制代码
这里就是从captures_underway删除此次使用的mempool_id。这个操作与beginAllocateToPool中的 emplace 操作是相对应的。
3 总结
capture_end 的逻辑相对简单。下一步，梳理清楚 torch.compile 中的 FX graph 和 AclmdlRICaptureBegin 与 AclmdlRICaptureEnd 抓的图是什么关系。
