在使用 CRaC 创建 checkpoint 镜像时，需要 Java 应用能够恰当处理它持有的外部资源，例如打开的日志文件，监听的服务端口，对外创建的数据库连接池等。
对于 Java 应用打开的文件，可以通过定义文件描述符策略 让 CRaC 自动处理。对于应用启用的监听端口，或创建的连接池，一般建议应用实现 CRaC 的 Resource 接口，在 checkpoint 前关闭资源，在 restore 后重新打开。
要妥善的处理 Java 持有的网络资源，首先需要知道这些资源具体是在哪里创建的。然而在实际开发中，应用程序通常不会直接调用 JDK 的基础网络 API，大多数情况下是通过 Netty、Dubbo 等框架来处理网络连接，所以造成开发人员可能自己都不知道在哪里打开了监听端口，或者创建了网络连接。
还有一些资源，例如 Unix socket，一般不是 Java 直接创建持有的，而是底层的 JVM 或依赖的 C 库打开的，要追踪定位这类资源的创建，就更加困难了。
本文将介绍如何使用 BCC 和 async-profiler 追踪定位 Java 应用中创建 Socket 的具体位置。
使用 BCC 追踪定位 Unix Socket 的创建
我们从一个具体的的例子开始。在为某个 Java 应用创建 checkpoint 镜像时，遇到了如下异常：
Suppressed: jdk.internal.crac.mirror.impl.CheckpointOpenSocketException: FD fd=4 type=socket path=socket:[7504404],port=29295 at java.base/jdk.internal.crac.mirror.Core.translateJVMExceptions(Core.java:116) at java.base/jdk.internal.crac.mirror.Core.checkpointRestore1(Core.java:189) at java.base/jdk.internal.crac.mirror.Core.checkpointRestore(Core.java:315) at java.base/jdk.internal.crac.mirror.Core.checkpointRestoreInternal(Core.java:328)
复制代码
尽管已经添加了 JVM 参数 -Djdk.crac.collect-fd-stacktraces=true，但日志中仍然没有输出文件描述符 4（FD 4）的具体打开位置。这通常意味着 FD 4 很可能是在 Native Code 中被打开的。
我们使用 lsof 命令查看 FD 4 的详细信息：
$ lsof -p 172963 | grep 7504404 exe 172963 mazhen 4u unix 0x00000000bfe2338f 0t0 7504404 type=STREAM
复制代码
第五列的 unix 表明，该文件描述符对应的资源是一个 Unix socket。
为了进一步调研这个 Unix socket 的来源和作用，我们需要知道它的另一端连接着哪个进程：
# -U ：筛选 Unix Socket。# -a：逻辑 “与”（AND）操作，将前面的条件（-p 和 -U）组合，表示必须同时满足# +E：显示套接字的端点信息（Endpoints）。$ sudo lsof -p 172963 -U -a +ECOMMAND PID USER FD TYPE DEVICE SIZE/OFF NODE NAMElwsmd 1373 root 73u unix 0x000000001b73058d 0t0 7506688 /var/lib/pbis/.lsassd type=STREAM ->INO=7504404 172963,exe,4uexe 172963 mazhen 4u unix 0x00000000bfe2338f 0t0 7504404 type=STREAM ->INO=7506688 1373,lwsmd,73uexe 172963 mazhen 407u unix 0x000000005c8b74c1 0t0 7507634 type=STREAM ->INO=7507635 172963,exe,408uexe 172963 mazhen 408u unix 0x00000000cf9143dc 0t0 7507635 type=STREAM ->INO=7507634 172963,exe,407u
复制代码
从输出中可以看出，文件描述符 4 连接到外部进程 lwsmd。这是一个安全认证相关的服务，用于将 Linux 集成到 Windows 的 Active Directory。Java 进程通过 Unix socket 和 lwsmd 通信，以实现用户认证和权限管理。
此外，我们还发现了一对文件描述符 407 和 408，它们是一个 Unix socket 的两端，并且都是由该 Java 进程自身创建和持有。在创建 checkpoint 镜像时，这对资源并没有抛出异常，说明它们已经被妥善处理。
现在我们知道了 Java 进程会创建这些 Unix socket，但关键问题是：如何定位到具体的创建位置呢？
要找到创建 Unix socket 的源头，最直接的方法就是追踪它在内核层面触发的系统调用。通过捕获系统调用发生时的完整调用堆栈，我们就能反向追溯到具体的代码位置。
在应用程序层面，代码通过调用 glibc 提供的 socket() 和 socketpair() 库函数 创建 Unix socket，它们的会准备好参数，然后执行一条特殊的 CPU 指令，使程序从用户模式切换到内核模式，从而发起真正的系统调用。
为了在内核中观察到这个事件，我们可以利用内核的静态探测点：Tracepoints。Tracepoint 是内核开发者在内核代码中预设的静态探测点，允许我们观察内核的关键活动。当一个系统调用请求进入内核时，相应的 tracepoint 就会被触发，我们可以使用工具捕获这个事件，获取当时的上下文信息，包括调用堆栈。
对于创建 Unix socket 的操作，我们关心以下两个 tracepoint：
由于 socket() 函数可以创建多种类型的 socket (TCP, UDP 等)，我们必须在追踪时添加一个过滤条件，只捕获其第一个参数 family 为 AF_UNIX 的调用，这样才能精确地锁定 Unix socket 的创建。
要实现这一点，我们将使用 BCC（BPF Compiler Collection） 这是一个强大的工具集。
BCC 自带了一个通用的 trace 工具，能够追踪任意函数，我们可以先用它来快速验证一下思路：
$ sudo python3 /usr/share/bcc/tools/trace -K -U 't:syscalls:sys_enter_socket (args->family == 1) "socket(family=%d, type=%d)", args->family, args->type'
复制代码
-K, -U: 分别表示捕获内核和用户空间的堆栈。
t:syscalls:sys_enter_socket: 指定要追踪的 tracepoint。
(args->family == 1): 过滤器，只关心 AF_UNIX (值为 1) 类型的 socket 创建。
这个命令的输出如下：
177325 177330 java sys_enter_socket socket(family=1, type=526337) -14 socket+0xb [libc.so.6] __nscd_open_socket+0x3b [libc.so.6] inet_pton+0x2e [libc.so.6] ...
复制代码
可以看出，这个命令成功捕获到了 socket 调用及其堆栈。但它有一个很大的缺点：输出中不包含系统调用返回的文件描述符。因此，我们无法将这个堆栈与我们关心的 FD 4 关联起来。
为了获取 socket 或 socketpair() 返回的文件描述符，我们需要编写一个自定义的 BCC 脚本：
#!/usr/bin/env python3from bcc import BPFfrom datetime import datetime
# BPF C codeprog = r"""#include <uapi/linux/ptrace.h>#include <linux/sched.h>#include <net/sock.h> // for AF_UNIX
// Define data structure to send to userspaceenum call_type { TYPE_SOCKET = 1, TYPE_SOCKETPAIR = 2,};
struct event_t { u64 ts; u32 pid; u32 tid; u32 ppid; int stack_id; int fds[2]; // fds[0] for socket, fds[0] & fds[1] for socketpair enum call_type call_type;};BPF_PERF_OUTPUT(events);
// Used to pass socketpair parameter pointer between enter and exitstruct data_t { int *sv_ptr;};BPF_HASH(infotmp, u32, struct data_t);
BPF_STACK_TRACE(stack_traces, 16384);
// --- tracepoint for socket() ---TRACEPOINT_PROBE(syscalls, sys_enter_socket) { if (args->family != AF_UNIX) { return 0; }
u32 tid = (u32)bpf_get_current_pid_tgid(); struct data_t data = {}; data.sv_ptr = NULL; // Mark this as socket() call infotmp.update(&tid, &data);
return 0;}
TRACEPOINT_PROBE(syscalls, sys_exit_socket) { u32 tid = (u32)bpf_get_current_pid_tgid(); struct data_t *datap = infotmp.lookup(&tid); if (!datap) { return 0; }
int retval = args->ret; if (retval >= 0) { struct event_t event = {}; struct task_struct *task = (struct task_struct *)bpf_get_current_task(); u64 id = bpf_get_current_pid_tgid();
event.ts = bpf_ktime_get_ns(); event.pid = id >> 32; event.tid = (u32)id; bpf_probe_read_kernel(&event.ppid, sizeof(event.ppid), &task->real_parent->tgid); event.stack_id = stack_traces.get_stackid(args, BPF_F_USER_STACK); event.call_type = TYPE_SOCKET; event.fds[0] = retval; event.fds[1] = -1;
events.perf_submit(args, &event, sizeof(event)); }
infotmp.delete(&tid); return 0;}
// --- tracepoint for socketpair() ---TRACEPOINT_PROBE(syscalls, sys_enter_socketpair) { if (args->family != AF_UNIX) { return 0; }
u32 tid = (u32)bpf_get_current_pid_tgid(); struct data_t data = {}; data.sv_ptr = (int *)args->usockvec; infotmp.update(&tid, &data);
return 0;}
TRACEPOINT_PROBE(syscalls, sys_exit_socketpair) { u32 tid = (u32)bpf_get_current_pid_tgid(); struct data_t *datap = infotmp.lookup(&tid);
if (!datap || !datap->sv_ptr) { if (datap) { infotmp.delete(&tid); } return 0; }
int retval = args->ret; if (retval == 0) { struct event_t event = {}; struct task_struct *task = (struct task_struct *)bpf_get_current_task(); u64 id = bpf_get_current_pid_tgid();
event.ts = bpf_ktime_get_ns(); event.pid = id >> 32; event.tid = (u32)id; bpf_probe_read_kernel(&event.ppid, sizeof(event.ppid), &task->real_parent->tgid); event.stack_id = stack_traces.get_stackid(args, BPF_F_USER_STACK); event.call_type = TYPE_SOCKETPAIR; bpf_probe_read_user(&event.fds, sizeof(event.fds), datap->sv_ptr);
events.perf_submit(args, &event, sizeof(event)); }
infotmp.delete(&tid); return 0;}"""
# Load BPF programb = BPF(text=prog)
print("Tracing socket(AF_UNIX) and socketpair(AF_UNIX) calls... Ctrl-C to stop.\n")
# Perf Buffer callback handlerdef print_event(cpu, data, size): event = b["events"].event(data)
time_str = datetime.fromtimestamp(event.ts / 1e9).strftime('%H:%M:%S.%f')
tgid = event.pid
if event.call_type == 1: # TYPE_SOCKET call_str = "[socket(AF_UNIX)]" fds_str = f"[FD={event.fds[0]}]" elif event.call_type == 2: # TYPE_SOCKETPAIR call_str = "[socketpair(AF_UNIX)]" fds_str = f"[FDs=[{event.fds[0]}, {event.fds[1]}]]" else: call_str = "UNKNOWN" fds_str = ""
print(f"[{time_str}] {call_str} [PPID={event.ppid}] [PID={event.pid}] {fds_str}")
try: for addr in b["stack_traces"].walk(event.stack_id): print(" %s" % b.sym(addr, tgid, show_module=True, show_offset=True)) except KeyError: print(" [Stack trace unavailable for stack_id %d due to process exit]" % event.stack_id)
print("")
# Open perf buffer and set callback functionb["events"].open_perf_buffer(print_event)
# Main loop, poll perf bufferwhile True: try: b.perf_buffer_poll() except KeyboardInterrupt: exit()
复制代码
这个脚本的思路是在系统调用进入 (sys_enter_*) 时暂存信息，在退出 (sys_exit_*) 时捕获返回值（即文件描述符），然后将文件描述符、堆栈信息等一并发送到用户空间的 Python 程序进行打印。
先运行这个脚本，然后再启动 Java 应用。
$ sudo ./trace_unix_socket.py > unixsocket# 在另一个终端启动 Java 应用# 获取 Java 进程的 PID$ jps178106 Jps177961 GlassFishMain# 再次使用 lsof 确认 Unix socket$ sudo lsof -p 177961 -U -a +E COMMAND PID USER FD TYPE DEVICE SIZE/OFF NODE NAMElwsmd 1373 root 78u unix 0x000000001e5b48ae 0t0 7629677 /var/lib/pbis/.lsassd type=STREAM ->INO=7625335 177961,exe,4uexe 177961 mazhen 4u unix 0x00000000b7b4fa52 0t0 7625335 type=STREAM ->INO=7629677 1373,lwsmd,78uexe 177961 mazhen 407u unix 0x0000000078480cf3 0t0 7630050 type=STREAM ->INO=7630051 177961,exe,408uexe 177961 mazhen 408u unix 0x000000002d0320c8 0t0 7630051 type=STREAM ->INO=7630050 177961,exe,407u
复制代码
现在，我们可以在脚本的输出文件 unixsocket 中，根据进程 PID (177961) 和文件描述符（FD 4，407，408）进行查找，找到对应的创建堆栈：
...[12:23:13.184181] [socket(AF_UNIX)] [PPID=177932] [PID=177961] [FD=4] b'socket+0xb [libc.so.6]' b'__nscd_get_mapping+0xbd [libc.so.6]' b'__nscd_get_map_ref+0xcf [libc.so.6]' b'[unknown]'...[12:23:20.370346] [socketpair(AF_UNIX)] [PPID=2583] [PID=177961] [FDs=[407, 408]] b'socketpair+0xe [libc.so.6]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'[unknown]' b'JavaCalls::call_helper(JavaValue*, methodHandle const&, JavaCallArguments*, JavaThread*)+0x334 [libjvm.so]' b'JavaCalls::call_virtual(JavaValue*, Handle, Klass*, Symbol*, Symbol*, JavaThread*)+0x20c [libjvm.so]' b'thread_entry(JavaThread*, JavaThread*)+0x70 [libjvm.so]' b'JavaThread::run()+0x127 [libjvm.so]' b'Thread::call_run()+0xa1 [libjvm.so]' b'thread_native_entry(Thread*)+0xe3 [libjvm.so]' b'start_thread+0x2f3 [libc.so.6]'
复制代码
对于 FD 4，调用堆栈中的 __nscd_get_mapping 和 __nscd_get_map_ref 函数是关键线索，它表明 glibc 正在尝试进行一次名称服务查询（例如，解析一个用户名）。这正好解释了前面我们观察到的现象，为何 Java 进程会连接到 lwsmd。__nscd_* 是 glibc 用于名称解析的通用客户端逻辑，而具体解析动作需要连接到哪个服务，则由系统的 NSS(Name Service Switch) 决定。在我的测试场景，NSS 的配置将认证查询指向了 lwsmd，所以 Java 进程才会通过 Unix socket连接 lwsmd。至此，我们知道了 FD 4 的作用和来源，至于如何处理这个资源，还需要后续再探索，但至少现在我们已经明确了问题的根源。
再看 FD 407 和 408，我们可以看到 libjvm.so 的函数调用，这清晰地表明是 Java 线程调用了 socketpair 创建了这对 Unix socket。然而，最关键的调用栈部分却显示为 [unknown]。
这是因为 JIT (Just-In-Time) 编译器在运行时会将热点代码动态编译成机器码，并存放在匿名的内存区域。这些区域没有传统的符号表，因此像 BCC 这样的通用系统级工具在试图解析这些内存地址时，找不到任何符号信息，只能无奈地显示为 [unknown]。
虽然这个 Unix socket (FD 407, 408) 已经被妥善处理，没有引起 CRaC 异常，但如果我们出于好奇，想知道究竟是哪段 Java 代码创建了它，应该如何做呢？
要解决 [unknown] 的问题，我们需要一个更了解 Java 运行时的工具： async-profiler 。
使用 async-profiler 追踪 Socket 创建
async-profiler 是一个为 Java 设计的低开销、高精度的性能分析工具，它直接利用 Linux 的 perf_events 子系统和 HotSpot JVM 特有的 API 来收集性能数据。
相比传统 Java Profiler，它不仅能分析 Java 代码，还能监控到非 Java 线程（如 GC、JIT 编译器线程）的活动，并能展示原生代码（Native）和内核（Kernel）的调用栈帧，让我们看到从 Java 方法到 C/C++ 库函数再到内核系统调用的完整链路。
BCC 等通用系统追踪工具，它们不理解 JVM 的内部工作原理，当遇到 JIT 编译器在匿名内存区域生成的机器码时，找不到对应的符号表，无法解析出方法名。而 async-profiler 是利用 HotSpot 提供的特定 API（如 AsyncGetCallTrace），它能解析 JVM 内部数据结构，从而获取 JIT 编译后代码的符号信息，将内存地址精确地映射回原始的 Java 方法名。
可以这么说，async-profiler 综合了系统级追踪工具和传统 Java profiler 的能力，提供了对 Java 应用完整、精确性能洞察。
追踪 socketpair 的创建位置
上一节，我们利用 BCC 追踪 Unix socket 相关的系统调用，这次我们用 async-profiler 完成同样的功能，并且能在调用堆栈中展示出 Java 方法名。
async-profiler 支持使用 Linux 的 perf_events ，所以它能够捕获 perf_events 中的 tracepoint 事件，实现和 BCC 一样的系统调用追踪。同时，async-profiler 可以作为一个 Java Agent 启动，这意味着我们可以在 Java 进程启动时就加载它，不会错过 Java 应用早期的初始化行为。
回到之前的问题，为了定位创建文件描述符 408 和 409 的 socketpair 调用究竟源于哪段 Java 代码，我们可以在启动 Java 应用时，通过 -agentpath 参数挂载 async-profiler，并指定追踪 syscalls:sys_enter_socketpair 事件。
修改 Java 启动命令如下：
java -agentpath:/path/to/libasyncProfiler.so=start,event=syscalls:sys_enter_socketpair,file=/tmp/socketpair-trace.html ...
复制代码
参数说明：
-agentpath:/path/to/libasyncProfiler.so: 指定 async-profiler 动态链接库的位置。
start: 表示立即开始分析。
event=syscalls:sys_enter_socketpair: 指定要追踪的事件。这里我们关心 socketpair 系统调用的入口。
file=/tmp/socketpair-trace.html: 将分析结果输出为一个 HTML 格式的火焰图。
需要注意的是，一般内核默认禁止非 root 用户追踪某些敏感的内核事件（比如系统调用），所以最好使用 sudo 启动 Java 应用。
应用正常运行并结束后，会根据配置生成 /tmp/socketpair-trace.html 文件。

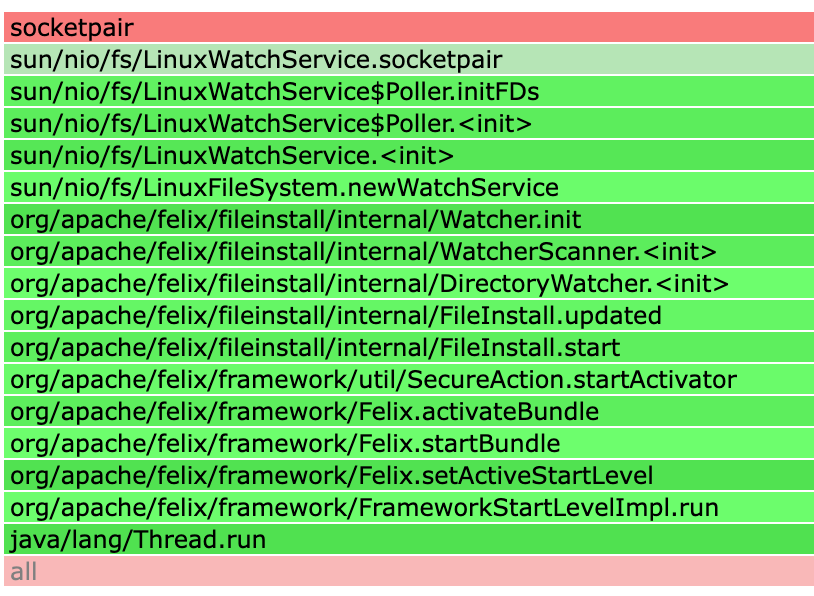

这张火焰图清晰地揭示了之前 BCC 无法解析的 [unknown] 部分，可以精准地定位到创建 socketpair 的 Java 代码源头。
从上图可以看出，这个 socketpair 是由 Java 的 WatchService API 在其 Linux 实现中创建的。WatchService 是 Java NIO 提供的一个标准接口，用于监控文件系统的目录变化（如文件的创建、修改或删除）。调用堆栈显示，是 Apache Felix 框架的 FileInstall 组件调用了 WatchService，其目的是为了监控一个部署目录，从而实现 OSGi bundle 的热部署功能。
我们前面观察到，这对由 socketpair 创建的文件描述符并没有在 checkpoint 过程中引发异常。原因是，CRaC 已经专门为 Java 的 WatchService 在 Linux 上的实现提供了内置支持（见 OpenJDK CRaC PR #72）。这意味着 CRaC 能够自动识别并妥善处理 WatchService 在内部使用的相关文件描述符。
追踪服务端口的监听位置
同样的原理也适用于定位网络服务端口的监听位置。对于使用 NIO 框架创建的网络服务，如果要适配 CRaC，需要应用实现 Resource 接口，处理好监听端口的关闭和重新打开。如果未做适当的处理，那么在创建 checkpoint 镜像时，则会遇到类似下面的异常：
jdk.internal.crac.mirror.CheckpointException Suppressed: sun.nio.ch.EPollSelectorImpl$BusySelectorException: Selector sun.nio.ch.EPollSelectorImpl@476d29ab has registered keys from channels: [sun.nio.ch.ServerSocketChannelImpl[closed]] at java.base/sun.nio.ch.EPollSelectorImpl.beforeCheckpoint(EPollSelectorImpl.java:405) at java.base/jdk.internal.crac.mirror.impl.AbstractContext.invokeBeforeCheckpoint(AbstractContext.java:43) at java.base/jdk.internal.crac.mirror.impl.AbstractContext.beforeCheckpoint(AbstractContext.java:58) at java.base/jdk.internal.crac.mirror.impl.BlockingOrderedContext.beforeCheckpoint(BlockingOrderedContext.java:64) at java.base/jdk.internal.crac.mirror.impl.AbstractContext.invokeBeforeCheckpoint(AbstractContext.java:43) at java.base/jdk.internal.crac.mirror.impl.AbstractContext.beforeCheckpoint(AbstractContext.java:58) at java.base/jdk.internal.crac.mirror.Core.checkpointRestore1(Core.java:154) at java.base/jdk.internal.crac.mirror.Core.checkpointRestore(Core.java:315) at java.base/jdk.internal.crac.mirror.Core.checkpointRestoreInternal(Core.java:328)
复制代码
从异常信息中，我们知道 checkpoint 失败的直接原因是 EPollSelectorImpl 实例正处于“忙碌”状态。可以看出，即使 ServerSocketChannel 本身可能已经关闭，但它与 Selector 的注册关系没有被完全解除。
但这个异常信息并没有告诉我们这个端口是在应用程序的哪个位置被创建和监听的。要妥善的处理监听端口，必须先找到创建监听端口的具体位置。
如何做呢？我们可以追踪一个关键的系统调用：bind。
bind 系统调用是任何网络服务端程序启动的必经之路。它的作用是将一个创建好的 socket 文件描述符与一个具体的 IP 地址和端口号绑定起来。只有执行了 bind 并成功之后，服务器才能在该端口上监听并接受客户端连接。因此，通过捕获 bind 系统调用发生时的调用堆栈，我们就能精确地定位到是哪一段 Java 代码触发了端口监听。
使用以下命令启动 Java 应用：
java -agentpath:/path/to/libasyncProfiler.so=start,event=syscalls:sys_enter_bind,file=/tmp/bind-trace.html -jar ...
复制代码
应用成功启动并对外提供服务后，停止应用，然后分析生成的 /tmp/bind-trace.html 文件。

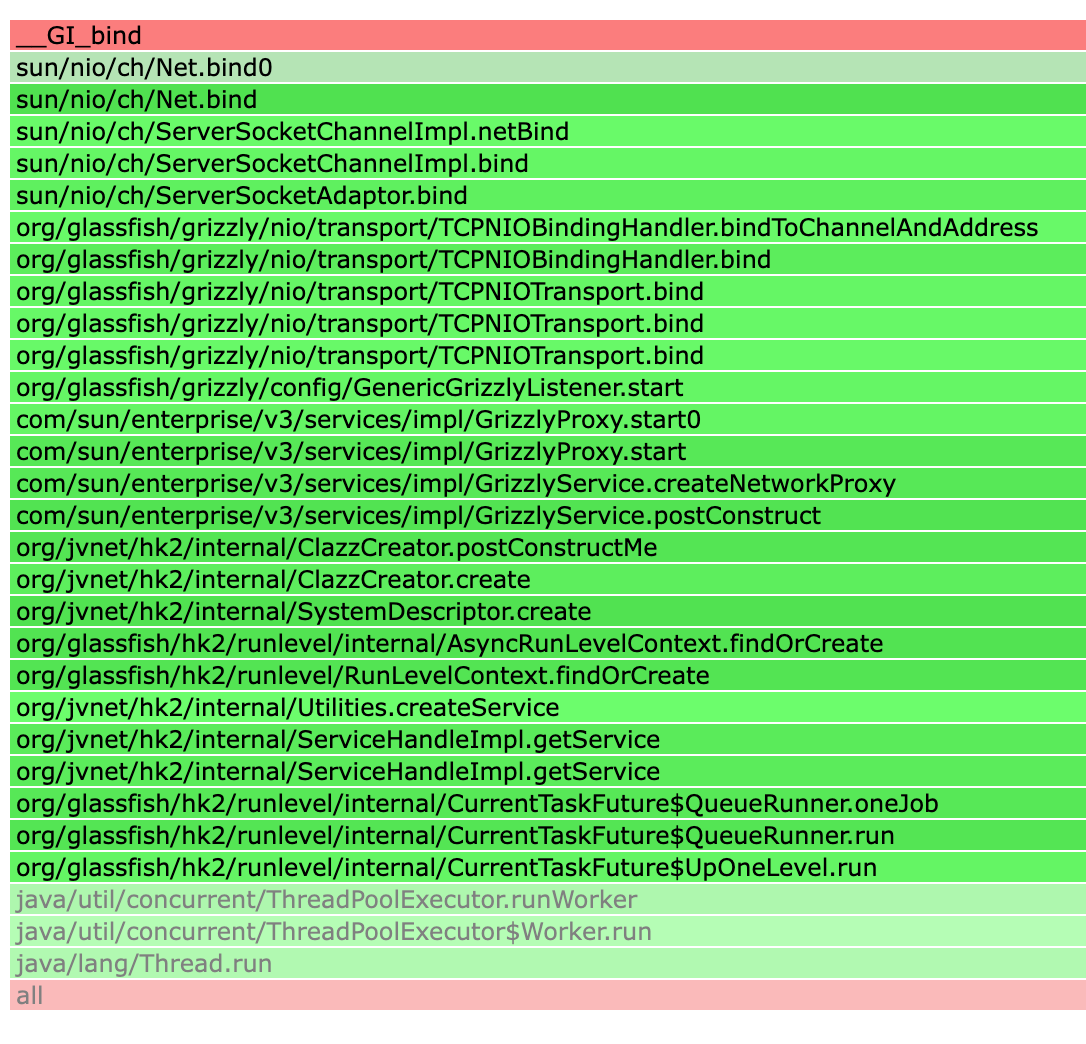

从上面的火焰图可以看出，端口绑定操作是由 Grizzly NIO 框架执行的，该框架作为 GlassFish 应用服务器的底层网络引擎。整个过程在服务器启动阶段，由 HK2 依赖注入框架自动触发，以初始化和启动核心的网络服务。
通过分析火焰图，我们可以得出结论：在 GrizzlyListener 处实现 Resource 接口可能比较合理，可以在这里管理监听端口的关闭和重启。
总结
本文旨在解决为 Java 应用适配 CRaC 时，如何精确定位网络资源（如 Unix socket 和服务监听端口）创建位置的难题。
首先介绍了使用系统级追踪工具 BCC 的方法。虽然 BCC 能通过追踪 socket 和 socketpair 等系统调用，捕获到原生代码的调用堆栈，但它无法解析 JIT 编译的 Java 代码，导致关键信息显示为 [unknown]。
为解决此问题，文章介绍了更为强大的 async-profiler。它结合了底层 perf_events 追踪能力，以及对 JVM 内部的理解，能够完美解析 JIT 代码的符号。通过追踪 sys_enter_socketpair 和 sys_enter_bind tracepoint 的实际案例，展示了如何利用 async-profiler 生成的火焰图，将系统调用反向追溯到具体的 Java 代码。
