OceanBase 是蚂蚁集团自主研发的分布式关系型数据库，能在普通硬件上实现金融级高可用，首创“三地五中心”城市级故障自动无损容灾新标准，具备极高的可扩展性和高可用性。

基本概念

Cluster：

OceanBase 集群（Cluster）由一个或多个 Region 组成，Region 由一个或多个 Zone 组成，Zone 由一个或多个 OBServer 组成，每个 OBServer 可有若干个 Unit，每个 Unit 可有若干个日志流（Logstream）的副本（Replica），每个 Logstream 可使用若干个分片（Tablet）。

Region：

Region 对应物理上的一个城市或地域。

Zone：

Zone 指一个数据中心或一个物理区域，它是一个逻辑上的概念，通常包含多个存储节点，这些节点在物理上可以分布在不同的机房、不同的机架或不同的服务器上。

OBServer：

OBServer 构成 OceanBase 集群的基础组件，是 OceanBase 数据库的核心进程和部署单元，承担数据存储、计算、分布式事务处理等关键功能。

Tenant：

OceanBase 数据库采用了多租户架构，租户（Tenant）通过资源池（ResourcePool）与资源关联，从而独占一定的资源配额。在租户下可以创建 Database、表、用户等数据库对象。

ResourcePool：

资源池（ResourcePool）是资源分配的基本单位，每个资源池由若干个 Unit 组成，同一个资源池内的各个 Unit 具有相同的资源规格。

Unit：

资源单元（Unit）是租户在 OBServer 节点上的容器，描述租户在 OBServer 上的可用资源（CPU、Memory、Disk 等）。

Partition：

分区（Partition）是用户创建的逻辑对象，是划分和管理表数据的一种机制。

Tablet：

分片（Tablet）是实际的数据存储对象，支持在机器之间迁移（Transfer），是数据均衡的最小单位。

Logstream：

日志流（Logstream，LS）是由 OceanBase 数据库自动创建和管理的实体，它代表了一批数据的集合，包括若干 Tablet 和有序的 Redo 日志流。

ODP：

OceanBase Database Proxy，又称 OBProxy，是 OceanBase 数据库专用的代理服务器。

RootService：

总控服务（RootService）运行在某个 OBServer 上，主要提供资源管理、容灾、负载均衡、schema 管理等功能。

GTS：

每个租户启动一个全局时间戳服务（Global Timestamp Service，GTS），事务提交时通过本租户的时间戳服务获取事务版本号，保证全局的事务顺序。

Locality：

租户下日志流在各个 Zone 上的副本分布和类型称为 Locality。

Primary Zone：

用户可通过一个租户级的配置，使租户下日志流的 Leader 分布在指定的 Zone 上，此时称 Leader 所在的 Zone 为 Primary Zone。

系统架构

OceanBase 数据库支持无共享（Shared-Nothing，SN）和共享存储（Shared-Storage，SS）两种部署模式。

其中，SS 模式采用了存储计算分离的架构，每个租户在共享对象存储上存储一份数据和日志，每个租户在节点的本地存储上缓存热点数据和日志。一方面社区版不支持存算分离架构，另一方面 SS 模式主要适用多云环境，再就是底层存储不影响管理面分析，故以 SN 模式作为参考。

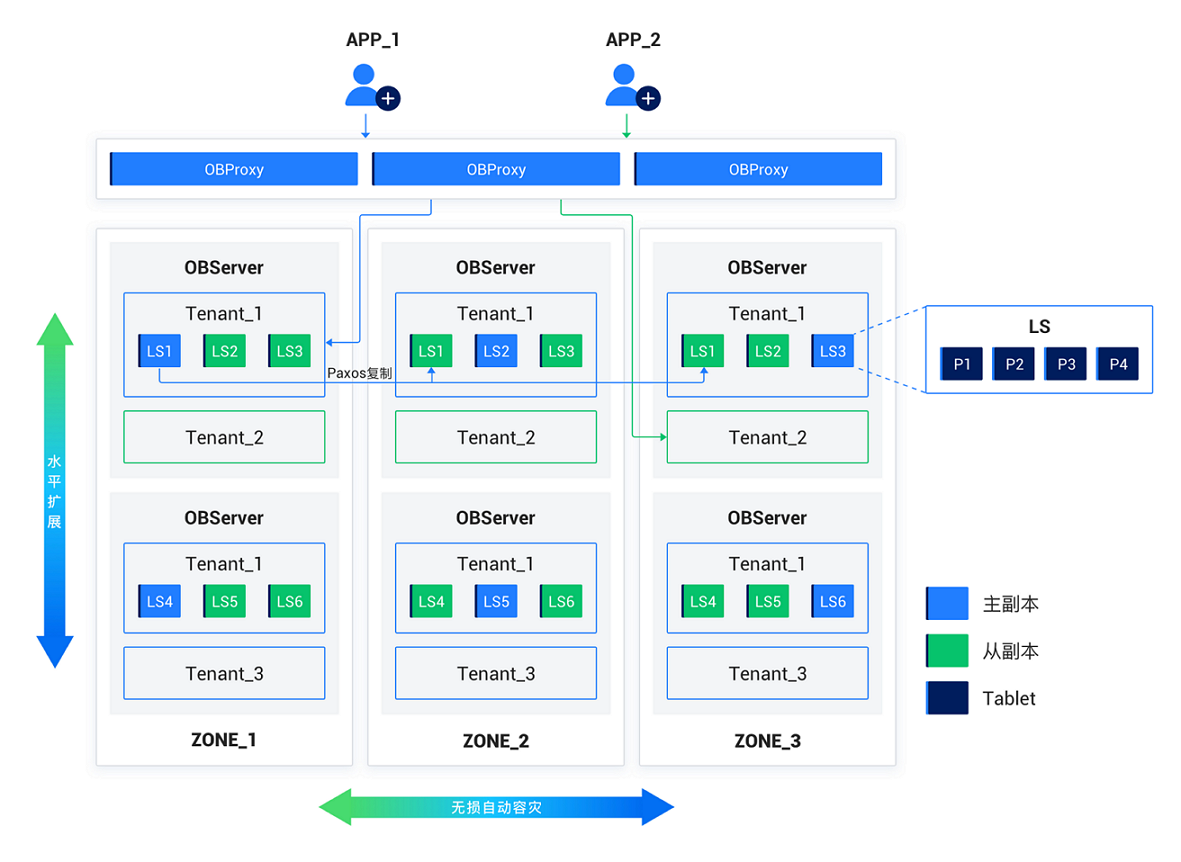

横向是容灾区域的伸缩，以 Zone 为基本单位。Region 是地域的抽象，包含一个或多个 Zone，便于逻辑上理解，不直接影响调度。

纵向是存储节点的伸缩，以 OBServer 为基本单位。各个节点之间完全对等，每个节点都有自己的 SQL 引擎、存储引擎、事务引擎。每个 Zone 可有不同数量和规格的 OBServer 实例。租户定义的资源 Unit 会自适应分布到不同 OBServer 容器上，随着 OBServer 节点的增减和负载变化也可能在其间迁移。

资源迁移也就是数据迁移，数据迁移的对象是日志流 LS。LS 迁移实际影响的是其所管理的分片 Tablet 和 Redo 日志，行为上可能是单个 LS 的转移、切分，或多个 LS 的合并、重组。

流量路径上，应用通过负载均衡访问数据代理 OBProxy，OBProxy 解析 SQL 并将请求转发给最合适的 OBServer，所以从 OBProxy 到 OBServer 可能发生跨 Zone 的访问。一般情况下是根据数据分片规则，将请求转发给负责该分片数据的 LS 的主副本所在节点。读写分离模式下也可能将读请求转发给从副本。

图中未标明的还有 RootService 和 GTS 角色，二者均是 OBServer 上的服务，通过 Paxos 协议实现高可用。OB 实现的是优化过的 Multi-Paxos 协议，但依赖单 Leader 推进状态机，所以还是单点读写模型。

RootService 和 GTS 的主副本所在位置可能会对业务请求产生影响：RootService 主要负责集群管理，应用访问数据库不直接依赖它，所以它对应用请求直接影响较小，但它可能会重均衡资源分布，间接影响应用流量路径；应用写请求强依赖 GTS 获取事务版本号，如果数据节点与 GTS 不在同一个 Zone 里，就会发生跨区域访问；OBServer 有本地事务提交信息的缓存，如果信息量足够，应用读请求可以不需要访问 GTS。

应用数据管理

OceanBase 采用多租户架构，租户之间互相隔离，故多租户管理与单租户管理没有本质区别，可以看作是业务的垂直拆分，仅需讨论单租户模式。

从应用的角度，数据管理主要两方面的考虑：（1）应用管理数据的粒度；（2）数据在 Zone 之间的分布。

数据库表

以 SQL 型数据库版本 MySQL 模式为例，显然应用关注的数据粒度是库表。使用 MySQL 模式的租户连接 OB 集群，创建库表与原生 MySQL 数据库并无二致，特殊的是分区、表组和索引。

分区

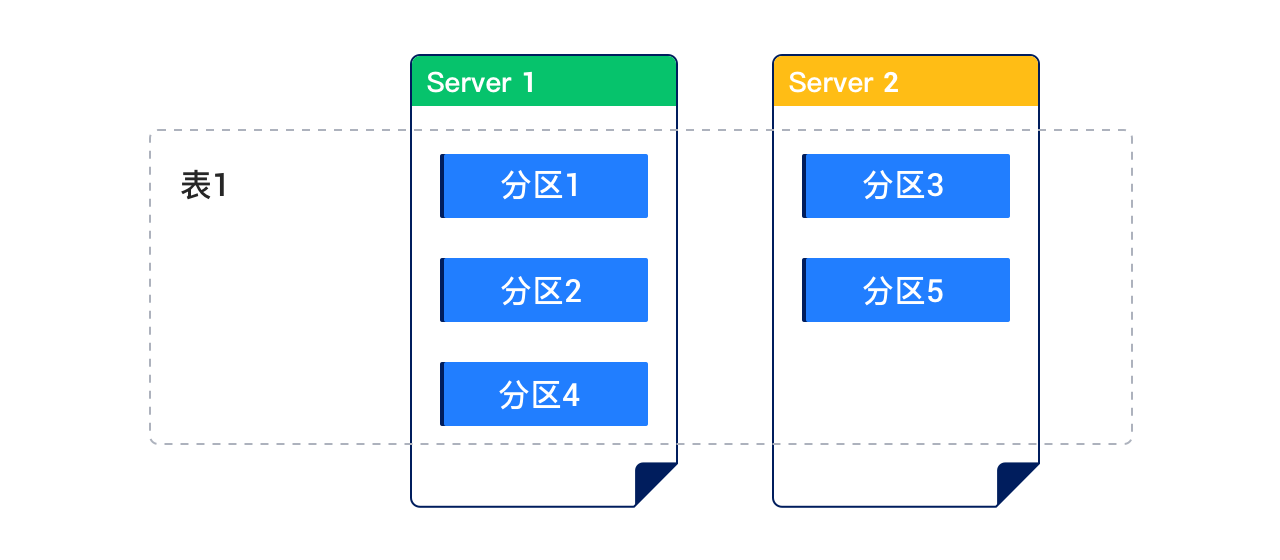

OceanBase 数据库可以把普通的表的数据按照一定的规则划分到不同的区块内，同一区块的数据物理上存储在一起。这种划分区块的表叫做分区表，其中的每一个区块称作分区。

从应用程序的角度来看，只存在一个 Schema 对象，访问分区表不需要修改 SQL 语句。不过，不同分区对象可以集体或单独管理，数据库的存储单位和负载均衡单位都是分区，不同的分区可以存储在不同的节点，也可以单独指定主节点的放置策略。因此，从数据库的角度来看，分区表是存储的负载均衡；从应用的角度来看，分区表也影响流量的负载均衡。

MySQL 模式目前支持 Range、Range Columns、List、List Columns、Hash、Key 和组合七种分区类型。

Range：

Range 分区根据分区表定义时为每个分区建立的分区键值范围，将数据映射到相应的分区中；Range 分区的分区键必须是整数类型或 YEAR 类型，如果对其他类型的日期字段分区，则需要使用函数进行转换；Range 分区的分区键仅支持一列。

Range Columns：

Range Columns 分区与 Range 分区的作用基本类似，不同之处在于 Range Columns 分区的分区键的结果不要求是整型，还可以是浮点、时间和字符串类型；Range Columns 分区的分区键不能使用表达式；Range Columns 分区的分区键可以写多个列（即列向量）。

List：

List 分区可以显式地为每个分区的分区键指定一组离散值列表；List 分区的优点是可以方便地对无序或无关的数据集进行分区；List 分区的分区键可以是列名，也可以是一个表达式，分区键必须是整数类型或 YEAR 类型。

List Columns：

List Columns 分区与 List 分区的作用基本相同，不同之处在于 List Columns 分区的分区键不要求是整型，还可以是时间和字符串类型；List Columns 分区的分区键不能使用表达式；List Columns 分区支持多个分区键。

Hash：

Hash 分区通过对分区键上的 Hash 函数值来散列记录到不同分区中；Hash 分区的分区键必须是整数类型或 YEAR 类型，并且可以使用表达式。

Key：

Key 分区与 Hash 分区类似，通过对分区键应用 Hash 算法后得到的整型值进行取模操作，从而确定数据应该属于哪个分区；Key 分区的分区键不要求为整型，可以为除 TEXT 和 BLOB 以外的其他数据类型；Key 分区的分区键不能使用表达式；Key 分区的分区键支持向量；Key 分区的分区键中不指定任何列时，表示 Key 分区的分区键是主键。

组合：

组合分区通常是先使用一种分区策略，然后在子分区再使用另外一种分区策略，适合于表数据量非常大的场景。

表组

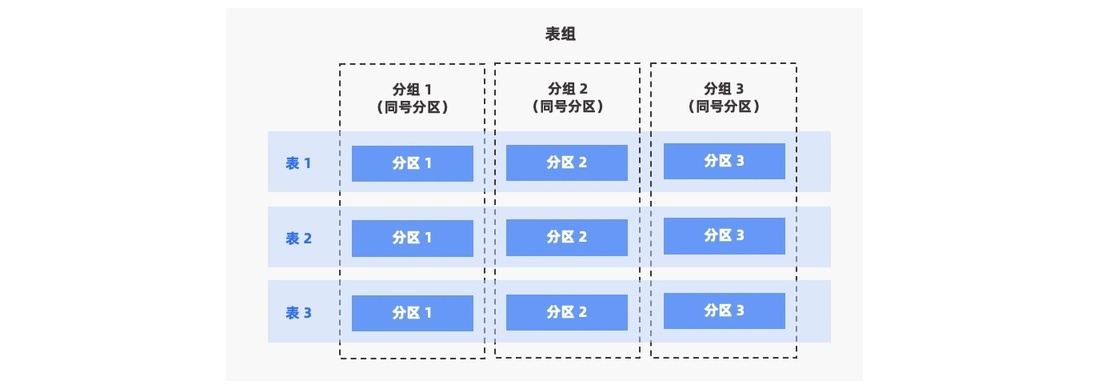

表组（Table Group）是一个逻辑概念，表示一组表的集合。默认情况下，不同表之间的数据是随机分布的，没有直接关系。通过定义表组，可以控制一组表在物理存储上的邻近关系。

在应用多活场景，业务往往使用单一标识（如用户 ID）来切分数据和聚合流量，切分数据指水平分片，用于建立多个自治的应用站点；聚合流量指请求闭环，流量在自治站点内封闭，避免跨区域的访问降低整体性能，也控制单一站点故障的影响范围。单一标识可能贯穿多个业务表，所以表组的引入拥有极高的业务价值，可以显著降低管理成本。

表组通过 SHARDING 属性来定义表数据的分布关系：

• NONE：表组内的所有表的所有分区均聚集在同一台机器上，并且不限制表组内表的分区类型。

• PARTITION：表组内每一张表的数据按一级分区打散，如果是二级分区表，则一级分区下的所有二级分区聚集在一起。要求所有表的一级分区的分区定义相同；如果是二级分区表，也只校验一级分区的分区定义。

• ADAPTIVE：表组内每一张表的数据根据自适应方式打散。即，如果表组内的表是一级分区表，则按一级分区打散；如果表组内的表是二级分区表，则按每个一级分区下的二级分区打散。要求所有表的分区级别和分区定义相同。

索引

在 OceanBase 中，某个表上定义的索引也是以表的形式存在。自然地，主表与索引表的关联分布是应用需要了解的内容，具体来说就是——通过索引访问表数据是否会跨越不同节点。

这里有两种模式，分别是局部索引（LOCAL 关键字定义）和全局索引（GLOBAL 关键字定义）：局部索引的每个分区副本会和表数据的对应分区副本存于同一节点；全局索引的副本分布和表数据的副本分布相互独立，索引和表数据可能不在同一节点。

在创建索引的时候，需要将用户查询模式、索引管理、性能、可用性等方面的需求综合起来考虑，选择一个最合适自身业务的索引方式：

• 如果用户需要唯一索引，并且索引键覆盖所有分区键，则可以定义成局部索引，否则需要用全局索引。

• 如果主表的分区键是索引的子集，则可以采用局部索引。

• 如果主表分区属性和索引的分区属性相同，建议采用局部索引。

• 如果比较关注索引分区管理的代价，主表分区总是不断变动，尽量避免创建全局索引。

• 如果数据分布不均、经常跨分区查询或全表排序、聚合，全局索引可能更加合适。

数据流量

数据库流量分为写流量、强一致读流量和弱一致读流量，写流量和强一致读流量由 OceanBase 数据库的 Leader 副本提供服务，弱一致读流量由 Leader 副本和 Follower 副本提供服务。ODP 提供了数据库流量的路由选择能力，ODP 实现了一个简单的 SQL Parser 模块，解析出 SQL 中的库名、表名及 hint，从而根据业务 SQL、路由规则、及 OBServer 节点的状态，选择最合适的一个 OBServer 节点转发请求。

数据分布

基于 Paxos 协议的多副本架构是高可用能力的基础，多副本中的“副本”本质是同一份数据在不同节点的拷贝，而数据在 OceanBase 数据库中有多种层面的承载容器，例如数据分区、日志流、Unit、租户等。一般情况下业务提及的“副本”往往是指“数据分区副本”。

OceanBase 数据库的存储引擎采用分层 LSM-Tree 结构，数据分为两部分：基线数据和增量数据。基线数据是持久到磁盘上的数据，一旦生成就不会再修改，称之为 SSTable。增量数据存在于内存，用户写入都是先写到增量数据，称之为 MemTable，通过 Redo Log 来保证事务性（也称为 Commit Log，CLog；或 Write-Ahead Log，WAL）。

所以，数据的一致性也就是日志的一致性。日志流（Logstream，LS）是由 OceanBase 数据库自动创建和管理的实体，它代表了一批数据的集合，包括若干数据分区，及对其进行事务操作的日志和事务管理结构。

每个租户由若干个 Unit 组成，日志流根据一定的规则分布于这些 Unit 上，从而决定了归属于日志流的数据分区在 Unit 上的分布。OceanBase 数据库 V4.0 开始在租户管理上增加了限制，要求同一个租户所有 Zone 的 Unit 个数相同。系统为每个 Zone 的 Unit 进行了编号，不同 Zone 之间相同编号的 Unit 组成一个 Unit Group。

流量分布

流量分布通过 Primary Zone 来描述，Primary Zone 描述了 Leader 副本的偏好位置，而 Leader 副本承载了业务的强一致读写流量，即 Primary Zone 决定了 OceanBase 数据库的流量分布。当配置了某张表的 Primary Zone 后，RootService 会尽量将表的 Leader 调度到指定 Zone 上，这个过程不是即时的，也受集群运行状态和环境的影响。

Primary Zone 实际上是一个 Zone 的列表，列表中包含多个 Zone：当 Primary Zone 列表包含多个 Zone 时，用“;”分隔的具有从高到低的优先级；用“,”分隔的具有相同优先级，表示流量打散在多个 Zone 上，这几个 Zone 同时提供服务。

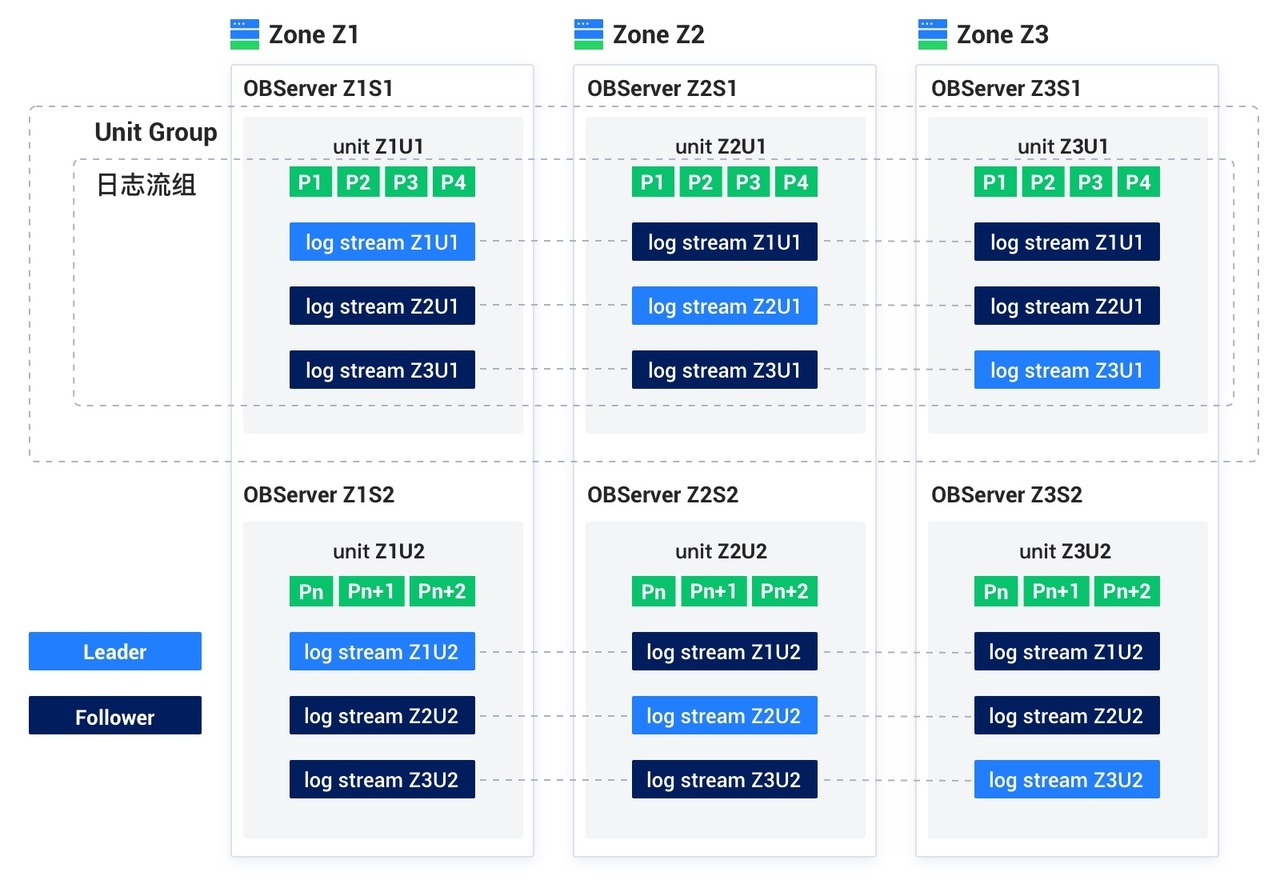

日志流组的概念是为了适配 Primary Zone 打散在多个 Zone 上而引入的：

• 当 Primary Zone 为单个 Zone 时，Unit Group 内只需要创建单个日志流。

• 当 Primary Zone 为多个 Zone 时，Unit Group 内需要创建多个日志流来实现服务能力水平扩展。

这些日志流具有相同的分布属性，他们共同组成一个日志流组，日志流组内的日志流个数等于 Primary Zone 的 Zone 个数。

举个具体的例子，假设应用部署在三个容灾单元（Zone）：

1. 如果只配置一个 Primary Zone：无论业务表是否分区，表 Leader 都会被调度到这个 Zone 上。此时无论上层应用流量如何拆分，ODP 都会将数据请求转发到这个 Zone 进行读写，即存在跨 Zone 流量。

2. 如果配置多个 Primary Zone，比如说 z0,z1,z2：如果业务表不分区，则与第一种情况类似，此时 RootService 会根据集群运行情况自适应选择一个 Zone；如果业务表同样分 3 个区，分别是 p0（uid%3=0）、p1（uid%3=1）、p2（uid%3=2），那么可以配置 p0、p1、p2 的 Leader 的分区偏好为 z0、z1、z2，配合上层应用流量路由可以实现一定程度的流量分区闭环（不包括写数据一致性同步产生的跨 Zone 流量）。

应用容灾架构

应用容灾架构映射应用容灾等级，选择多机房/多地域的集群架构，也是为了获得机房级/地域级的容灾能力。从技术的角度，只要将数据副本分散到多个机房/地域，通过跨机房/地域的 Paxos 组，就能获得相应的容灾效果。但是，技术只提供了逻辑框架，实际的部署方案，还需要权衡人员、时间、金钱和质量要求。

在解决机房级和地域级容灾问题上，OB 推荐的是同城三机房三副本部署和三地五中心五副本部署方案。

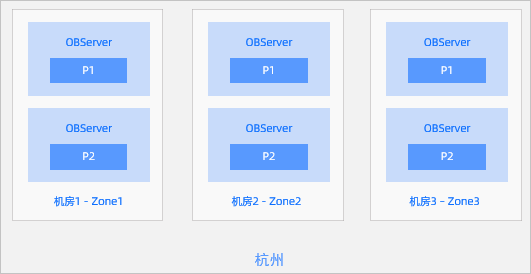

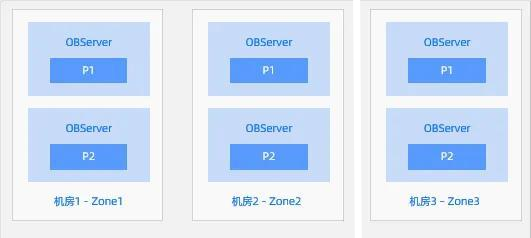

同城三机房三副本部署：

• 同城 3 个机房组成一个集群（每个机房是一个 Zone）。

• 任意一个机房发生故障，剩余副本依然可以构成多数派，RPO=0。

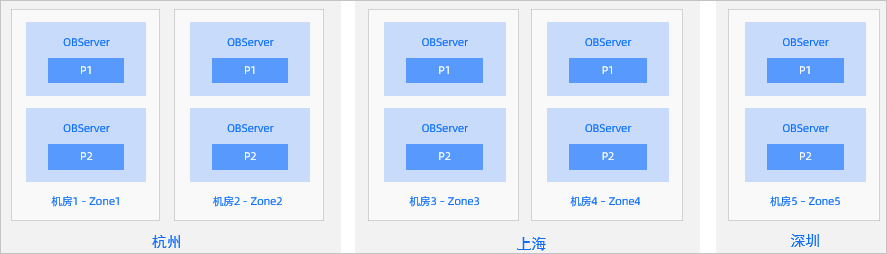

三地五中心五副本部署：

• 三个城市，按 2-2-1 的机房分布组成一个 5 副本的集群。

• 任意一个机房或者城市发生故障，剩余副本依然可以构成多数派，RPO=0。

• 3 份以上副本才能构成多数派，每个城市最多只有 2 份副本，其中两个城市应距离较近，以降低时延。

常见的还有两地三中心部署方案，但这个方案的容灾等级不稳定，能够解决机房级别故障，不能稳定解决地域级别故障。

• 两个城市，按 2-1 机房分布组成一个 3 副本或 5 副本的集群。

• 任意一个机房发生故障，剩余副本依然可以构成多数派，RPO=0。

• 单机房地域发生故障不影响可用性和性能。

• 双机房地域中的任一机房故障不影响可用性，但影响性能（需跨地域共识）。

• 双机房地域故障影响可用性，需要在单机房地域恢复集群，RPO 可能不为 0。
