合理选择任务调度的路由策略，可以帮助降本 50%

作者：黄晓萌（学仁）

概述

有许多的业务场景需要用到短周期的任务，比如：

• 订单异步处理：每分钟扫描超时未支付的订单进行订单处理。

• 风险监控：每分钟扫描 metrics 指标，发现异常进行报警。

• 数据同步：每天晚上同步库存、门店信息。

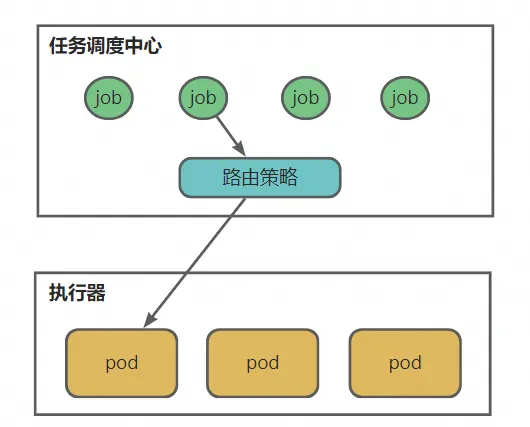

任务调度系统负责管理这些短周期的任务，通过用户设置的调度时间，周期性的把任务分发给执行器执行。每次任务要分发给哪个执行器执行，就是由路由策略决定的。

不同任务处理不同的业务逻辑，有些执行时间长，有些执行时间短，有些消耗资源多，有些消耗资源少。如果选择的路由策略不合适，可能会导致集群中执行器负载分配不平均，资源利用率上不去，成本上升，甚至产生稳定性故障。

轮询（Round Robin）

轮询（Round Robin）路由策略是一种简单且常见的负载均衡方法，其核心原理是按照顺序将请求或任务依次分发到后端节点上，从而确保任务的平均分布，避免资源过度集中在某一节点上。具体实现方式通常是维护一个计数器，记录当前分配的节点索引。分发请求时，该索引递增并对节点总数取模，从而实现循环分配。在任务调度系统中，分为任务级别轮询和应用级别轮询。

任务级别轮询

代表产品是 XXLJOB [ 1] ，为每个任务都维护了一个计数器。比如有 ABC 三个执行器。每个任务调度的时候都会按照 A->B->C->A 这个顺序轮询机器。

• 如果所有任务的调度时间都一致（比如每小时执行一次），会导致所有任务每次执行都落在同一台后端节点上，负载严重不均衡。为了解决这个问题，XXL-JOB 初始化每个任务计数器的时候，做了随机，可以大大降低该问题的概率。

AtomicInteger count = routeCountEachJob.get(jobId);if (count == null || count.get() > 1000000) {    // 初始化时主动Random一次，缓解首次压力    count = new AtomicInteger(new Random().nextInt(100));} else {    // count++    count.addAndGet(1);}

• 如果任务的调度频率不一致，因为每个任务都按照自己计数器轮询，也有可能在某个周期，大部分任务都调度到同一个执行器上，导致负载不均衡。

应用级别轮询

整个应用下所有任务共享同一个计数器，每个任务调度的时候，都会让计数器+1。该算法可以保证所有执行器接收到的任务次数是平均的。如果所有任务负载和执行时间差不多，是负载均衡的，但是如果有大任务和小任务并存，情况又不一样了。

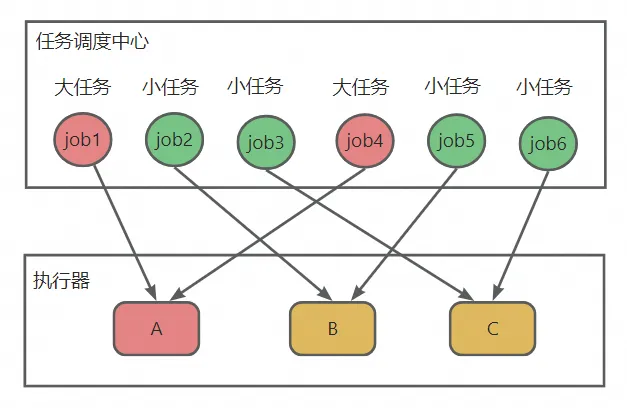

如上图所示，

1. 有 ABC 三个执行器，job1~job6 一共 6 个任务需要依次调度，其中 job1 和 job4 是大任务。

2. job1 调度到 A 节点，job2 调度到 B 节点，job3 调度到 C 节点，job4 调度到 A 节点，job5 调度到 B 节点，job6 调度到 C 节点。

3. job1 和 job4 这 2 个大任务，每次都调度到 A 节点，导致 A 节点负载比其他节点高。

阶段总结

• 如果所有任务负载和执行时间差不多，建议选择应用级别轮询。

• 如果有大任务和小任务存在，这两种算法都有可能导致负载不均衡，建议给大任务配置任务级轮询，防止每次都落到同一台节点上。

随机

随机路由策略是一种简单的负载均衡算法，它通过随机选择一个后端服务器来处理每个请求，来达到负载均衡的目的。在任务调度系统中，任务每次调度的时候，随机选一个执行器执行。

随机路由策略由于算法完全依赖随机数生成器，负载均衡全凭运气，如果拉长时间区间（比如看一整天的调度情况）看可能是负载均衡的，但是可能存在短时间负载不均的问题（某些服务器在一定时间段内被选中的概率较高）。

最近最少使用（LFU）

最近最少使用（LFU，Least Frequently Used）是一种基于访问频率的缓存淘汰算法，主要用于内存管理和缓存系统中。其实现机制是为每个数据项维护一个访问计数器，数据被访问时计数器加 1，当需要淘汰数据时，选择计数器值最小的数据项。

在任务调度系统中，可以统计执行器的调度次数，优先选择最近使用次数最少的执行器进行任务调度，从而达到负载均衡的目的。如果所有任务都配置成 LFU 路由策略，该算法最终使用效果，和轮询算法是差不多的，算法还复杂，没有太大必要。如果集群中的任务配置了多种路由策略，不同执行器调度次数不一样，出现了负载不均衡的情况，给新任务配置 LFU 算法，一定能调度到调度次数最少的执行器上，才能真正发挥它的作用。

开源 XXLJOB 具体实现上，使用的是任务级别的 LFU，最终使用效果和任务级别轮询一致。

最近最久未使用（LRU）

最近最久未使用(LRU,Least Recently Used)是一种基于访问时间的缓存淘汰算法，主要用于管理有限缓存空间内的内存数据，当缓存已满时，依据数据最近使用时间，优先移除最近最久未使用的数据。

在任务调度系统中，可以统计执行器的调度时间，优先选择最久未调度的执行器进行任务调度，从而达到负载均衡的目的。因为每次调度的时候，也会更新执行器调度次数，所以该算法最终使用效果，和 LFU 是差不多的。

开源 XXLJOB 具体实现上，使用的是任务级别的 LRU，最终使用效果和任务级别轮询一致。

一致性哈希

有些业务场景，需要任务每次执行在固定的机器上，比如执行器上有缓存，可以较少下游数据加载、加快任务处理速度。最直接的想法就是使用哈希算法，通过任务 ID（JobId）和执行器数量取 mod，把任务调度到固定的机器上。但是如果某个执行器挂掉了，或者执行器扩容的时候，执行器数量发生了变更，会导致所有任务重新哈希到了不同的机器上，所有缓存全部失效，可能会导致后端流量一下子突增。

XXLJOB 提供了一致性哈希路由算法，可以保证执行器挂掉或者扩容的时候，大部分任务调度的执行器不变。

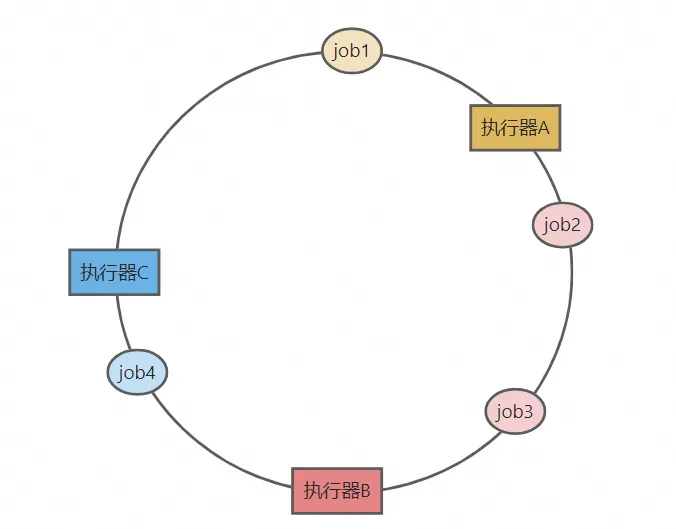

1. 一致性哈希算法将 2^32 划分为一个逻辑环，其中每个执行器节点根据哈希值被映射到环上的某个位置。任务通过 JobId 做哈希也映射到环上，然后顺时针找到最近的执行器，即为目标执行器。如下图所示，job1 固定调度到执行器 A，job2 和 job3 固定调度到执行器 B，job4 固定调度到执行器 C：

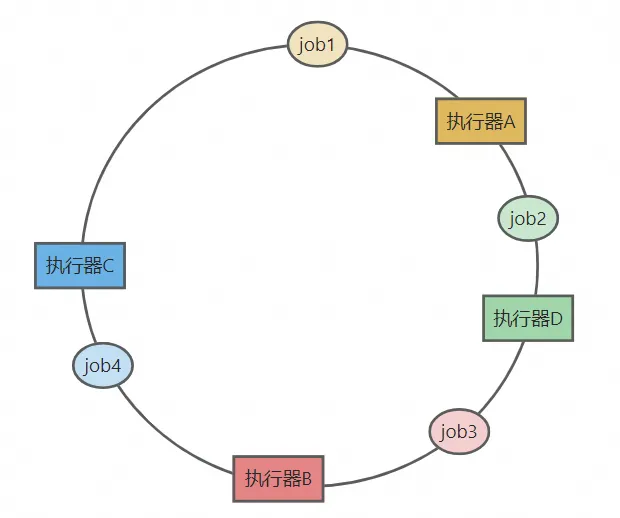

2. 如果添加一个执行器 D，通过哈希值映射到了 job2 和 job3 中。如下图所示，job2 会调度到执行器 D 上，其他任务调度的机器保持不变：

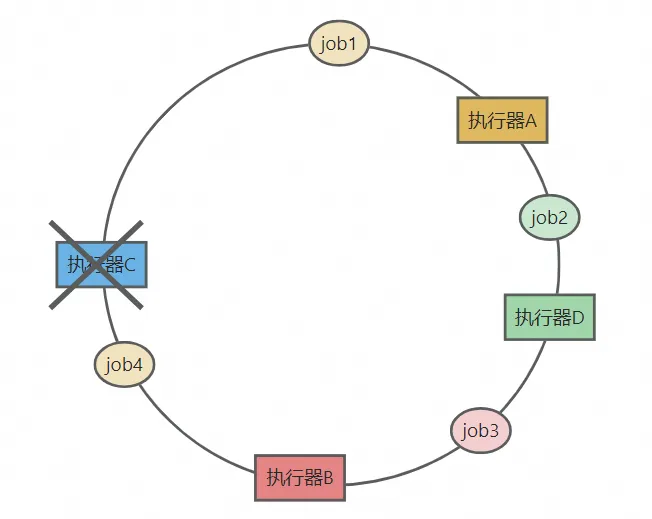

3. 如果执行器 C 突然挂掉了，如下图所示，job4 会调度到执行器 A 上，其他任务调度的机器保持不变：

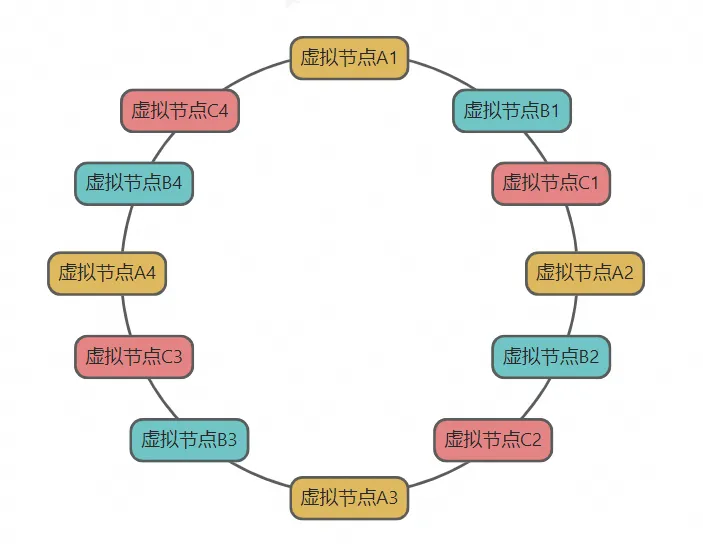

如果执行器节点不多，直接映射到哈希环上的时候，有可能无法平均分布，导致任务分配不均。为了解决这个问题，可以引入虚拟节点（XXLJOB 引入了 100 个虚拟节点），将虚拟节点平均分布在哈希环上，然后物理节点映射虚拟节点。

如上图所示，一共有 3 个执行器 ABC，每个执行器分配 4 个虚拟节点，保证所有虚拟节点平均分布在哈希环上，这样所有任务调度就基本上负载均衡了。

负载最低路由策略

上面提到的路由策略都没法解决一个问题，就是应用下同时存在大任务和小任务，导致执行器负载不均衡。那么我们是否可以采集所有执行器的负载，每次调度的时候按照负载最低优先调度呢？确实有些调度系统是这样做的，代表产品是 Kubernets [ 2] 。Kubernetes 使用 kube-scheduler 进行调度，本质上是把 Pod 调度到合适的 Node 上，默认策略就是调度到负载最低的 Node 上。在容器服务中，每个 Pod 都会预制占用 cpu 和内存，kube-scheduler 每调度一个 Pod，就能实时更新所有 Node 的负载，该算法没有问题。

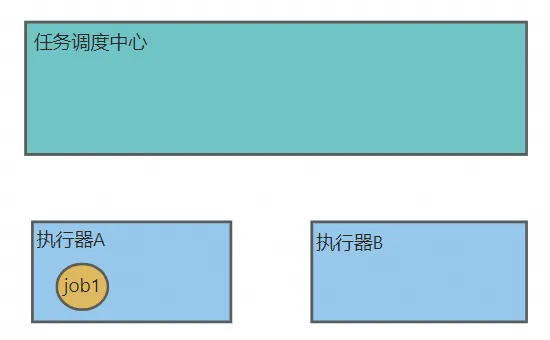

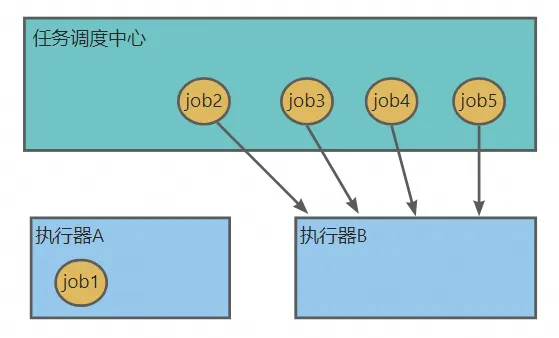

但是在传统的任务调度系统中（比如 XXLJOB），一般都是通过线程运行任务的，没法提前知道每个任务会占用多少资源。任务调度到执行器上，也不是马上导致执行节点负载上升，通常会有滞后性。甚至有些逻辑复杂的任务，可能好几分钟后才会有大量的 IO 操作，导致该执行节点好几分钟后才能明显负载上升。举个例子，有 AB 两个执行节点：

1. A 节点上当前有 1 个任务在运行，A 节点负载 20%，B 节点当前没有任务运行，负载 0%。

2. 这个时候有 job2~job5 一共 4 个任务要调度，都选择了当时负载最低的执行器 B。

3. 4 个任务都发送到执行器 B 后，过了一会，执行器 B 负载上升到 100%，执行器 A 还是 5%，导致负载不均衡。

任务权重路由策略

有没有办法可以像 kube-scheduler 一样，调度的时候就预算每个执行节点的负载呢？因为定时任务都是周期性运行的，每次执行的代码或者脚本是固定的，通过业务逻辑或者历史执行时间，我们其实是知道哪些是大任务哪些是小任务的。每次任务调度的时候，我们只要知道当前各个执行器上运行了多少个大任务多少个小任务，就能把当前这个任务分发到最合适的执行器上。

MSE-XXLJOB [ 3] 设计并实现了任务权重路由策略，每个任务都可以用户自定义权重（int 值），交互流程如下：

如上图所示，

1. Scheduler 调度器开始调度任务。

2. RouteManger 负责路由策略，如果是任务权重路由策略，去 WorkerManger 里寻找当前权重最小的执行器，并更新该执行器的权重（+当前任务的权重）。

3. RouteManger 把任务分发给权重最小的执行器执行任务。

4. 执行器运行完任务，更新 WorkerManger，把该执行器的权重减去该任务的权重。

下面以一个详细的例子来说明。当前有两个执行器，有 ABCD 4 个任务需要调度，其中 A 是大任务，按照历史经验 cpu 会占用 50%，BCD 是小任务，每个会占用 cpu 20%。将 A 任务权重设置为 5，BCD 设置为 2。初始化执行器 1 和执行器 2 的权重都是 0。

1. A 任务调度到执行器 1，执行器 1 的权重变为 5，执行器 2 的权重还是 0。B 任务选择任务权重最小的机器，调度到执行器 2，执行器 2 的权重变为 2。C 任务选择任务权重最小的机器，调度到执行器 2，执行器 2 的权重变为 4。D 任务选择任务权重最小的机器，调度到执行器 2，执行器 2 的权重变为 6。

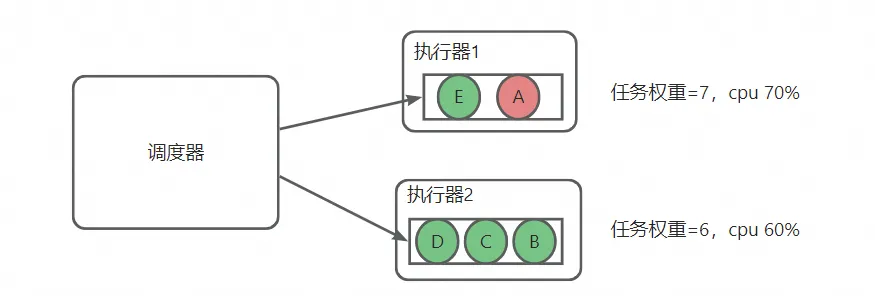

2. 这个时候，又有个小任务 E 要调度，权重也是 2，选择当前权重最小的机器 1，则机器 1 的权重变为了 7，如下图

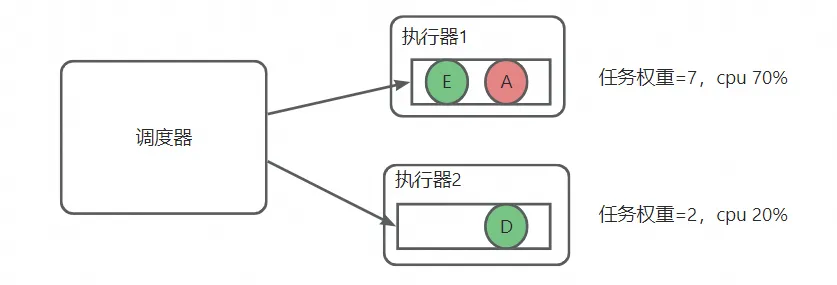

3. 小任务 B 和 C 执行很快就跑完了，这个时候执行器 2 的权重减去 4，变为了 2，如下图：

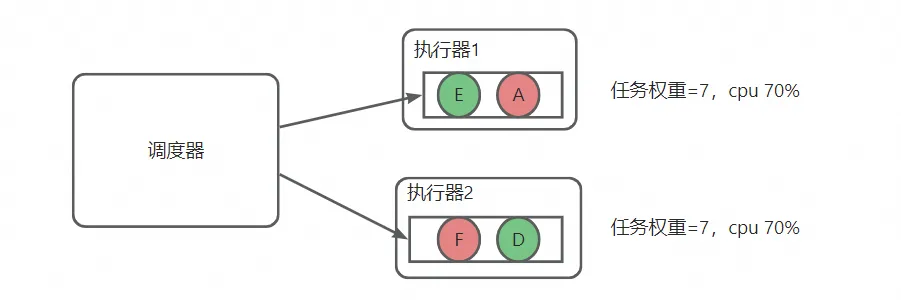

4. 这个时候又来个大任务 F，权重是 5，选择权重最小的机器 2，机器 2 的任务权重变为了 7，如下图：

5. 可以看到该算法，将每个任务实际消耗的资源映射成任务权重，可以实时统计每个执行器的权重，提前规划不同权重的任务分配到哪个执行器上去执行，达到全局最优解。

总结

在真实生产环境下，不同的任务处理不同的业务逻辑，如果选错路由策略，可能会导致集群中大部分执行节点负载不到 10%，但是个别节点负载会冲高到 100%，虽然平均负载不高，但是也无法减少规格，可能还需要增大规格防止出稳定性问题。但是如果选对了路由策略，集群所有节点负载均衡，就可以减少节点规格，成本降低 50%以上。下面以一个表格详细介绍不同路由算法的场景：
