1 aclgraph 是什么？
PyTorch 框架默认采用 Eager 模式，单算子下发后立即执行，每个算子都需要从 Host 侧 Python API->Host 侧 C++层算子下发->Device 侧算子 kernel 执行，在 Device 侧每次 kernel 执行之前都需要等待 Host 侧的下发逻辑完成。因此当单个算子计算量过小或者 Host 性能不佳时，很容易产生 Device 空闲时间，即每个 kernel 执行完后都需要一段时间来等待下一个 kernel 下发完成。
为了优化 Host 调度性能，CUDA 提供了图模式方案，称为 CUDA Graph，一种 Device 调度策略，即省略算子的 Host 调度过程，具体参见官网Accelerating PyTorch with CUDA Graphs。
类似地，NPU 也提供了图模式方案，称为 aclgraph，通过 TorchAir 提供的 backend config 配置 Device 调度模式。
2 aclgraph 如何使用
首先，从昇腾aclgraph官网中介绍得知，该功能通过torchair.get_npu_backend中 compiler_config 配置，示例如下：
import torch_npu, torchairconfig = torchair.CompilerConfig()# 设置图下沉执行模式config.mode = "reduce-overhead"npu_backend = torchair.get_npu_backend(compiler_config=config)opt_model = torch.compile(model, backend=npu_backend)
复制代码
可以看出来，aclgraph 的功能与 torchair 是结合在一起使用的。mode 的设置如下：
max-autotune（缺省值）：表示 Ascend IR Graph 下沉模式，其具备了一定的图融合和下沉执行能力，但要求所有算子都注册到 Ascend IR 计算图，
reduce-overhead：表示 aclgraph 下沉模式，主要是单算子 kernel 的下沉执行，暂不具备算子融合能力，不需要算子注册到 Ascend IR 计算图。当 PyTorch 模型存在 Host 侧调度问题时，建议开启此模式。
3 函数调用栈
由于 torchair 的中注释少，Ascend 社区上对项目的实现介绍也少。所以，能参考的资料，是真的很少（PS：建议后续给 torchair 项目做贡献的的同学多给点注释，方便外部开发者快速的阅读和理解代码）。因此，本次小编只能从代码的一层层的剥开去理解整体的逻辑。
从上述的例子着手，看下get_npu_backend中是如何将 aclgraph 的功能上使能的。
3.1 torchair 代码库
torchair 是开源的项目，地址参见：https://gitee.com/ascend/torchair
git clone https://gitee.com/ascend/torchair.git
复制代码
本文从get_npu_backend作为入口函数，
def get_npu_backend(*, compiler_config: CompilerConfig = None, custom_decompositions: Dict = {}): if compiler_config is None: compiler_config = CompilerConfig()
decompositions = get_npu_default_decompositions() decompositions.update(custom_decompositions)
add_npu_patch(decompositions, compiler_config)
return functools.partial(_npu_backend, compiler_config=compiler_config, decompositions=decompositions) // 作用在此
复制代码
了解get_npu_default_decompositions前，需要对 torch.compile 有个简单的了解，
在 torch.compile 的上下文中，decompose 是一个重要的概念，它通常指的是将复杂的算子（或操作）分解为一系列较为简单、基础的操作。这个过程是编译优化的一部分，旨在使模型更易于优化和加速。
get_npu_default_decompositions作用就是添加 npu 上的算子分解，当前注册的是对 allgather 的算子的替换.torch.ops.npu_define.allgather.default -> allgather_decomposition
decompositions.update(custom_decompositions)
复制代码
也是同样的道理。custom_decompositions是可以自定义的。
传入的参数 compiler_config 作用在functools.partial函数，该函数是 python 的系统函数，是偏函数的概念。
functools.partial(_npu_backend, compiler_config=compiler_config, decompositions=decompositions)
复制代码
该函数执行返回一个新的函数：形式是：调用_npu_backend函数，传入参数是compiler_config和 decompositions，其的参数采用默认参数。特别注意gm:torch.fx.GraphModule参数，如果对torch.compile不熟悉可能该概念比较生疏，先贴出其大概解释如下：
torch.fx.GraphModule 是 PyTorch 的 FX 变换工具中的一个核心类。FX 是 PyTorch 提供的一个用于模型变换和分析的高级工具集，它允许用户对 PyTorch 模型执行图级别的操作，如插入、删除或修改计算图中的节点。GraphModule 对象实际上是一个特殊的 PyTorch 模块，它由两部分组成：一个表示计算图的 Graph 和一个模块层次结构（module hierarchy）。这个计算图是原始模型的图形化表示，其中节点代表运算（比如卷积或 ReLU），边代表数据流（即张量）。通过这种表示方法，FX 允许你以编程方式查询和修改模型的行为。创建一个 GraphModule 通常涉及以下步骤：1. 使用 torch.fx.symbolic_trace 或其他方法从一个现有的 PyTorch 模块生成一个 Graph。2. 将这个 Graph 和一个包含模型架构信息的 Module 结合起来，形成一个 GraphModule。由于 GraphModule 实质上也是一个 PyTorch 模块，它可以像普通的 PyTorch 模块一样被调用、保存或加载，并且可以作为更大模型的一部分使用。此外，由于其内部维护了一个计算图，它还支持进一步的分析和变换，这使得它成为实现高级功能（如量化、剪枝等）的理想选择。
该参数的生成处在torch.compile阶段，请先记住这个参数的大概意义。
3.2 torchair 构图函数调用栈

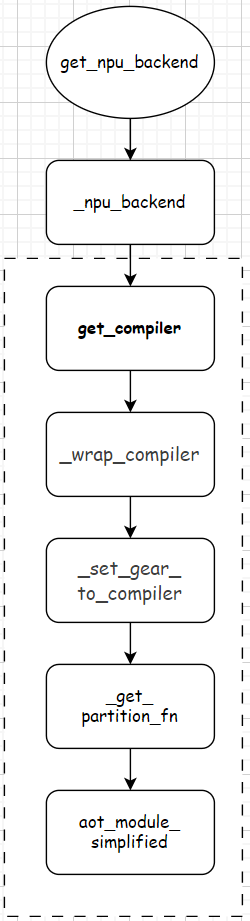

由上分析可知，_npu_backend是分析的重点，先给出函数的调用栈，如下：
调用的函数如上图的虚线方框中所示。主要还是关注涉及到compiler_config的部分。
def _npu_backend(gm: torch.fx.GraphModule, example_inputs: List[torch.Tensor], compiler_config: CompilerConfig = None, decompositions: Dict = {}): if compiler_config is None: compiler_config = CompilerConfig() compiler = get_compiler(compiler_config)
input_dim_gears = dict() for i, t in enumerate(example_inputs): dim_gears = get_dim_gears(t) if dim_gears is not None: input_dim_gears[i - len(example_inputs)] = dim_gears
fw_compiler, inference_compiler, joint_compiler = _wrap_compiler(compiler, compiler_config) fw_compiler = _set_gear_to_compiler(fw_compiler, compiler_config, input_dim_gears) inference_compiler = _set_gear_to_compiler(inference_compiler, compiler_config, input_dim_gears)
partition_fn = _get_partition_fn(compiler_config) if compiler_config.experimental_config.aot_config_enable_joint_graph: output_loss_index = int(compiler_config.experimental_config.aot_config_output_loss_index.value) return aot_module_simplified_joint(gm, example_inputs, compiler=joint_compiler, decompositions=decompositions, output_loss_index=output_loss_index)
keep_inference_input_mutations = bool(compiler_config.experimental_config.keep_inference_input_mutations) # TO DO: fix me in master if compiler_config.mode.value == "reduce-overhead": keep_inference_input_mutations = False logger.debug(f"To temporarily avoid some precision problem in AclGraph, " f"keep_inference_input_mutations config is set to {keep_inference_input_mutations}.")
return aot_module_simplified(gm, example_inputs, fw_compiler=fw_compiler, bw_compiler=compiler, decompositions=decompositions, partition_fn=partition_fn, keep_inference_input_mutations=keep_inference_input_mutations, inference_compiler=inference_compiler)
复制代码
从上述调用栈可知，_npu_backend的调用栈大概分为 5 个层次。接下来对每个层次进行展开分析。
3.2.1 get_compiler

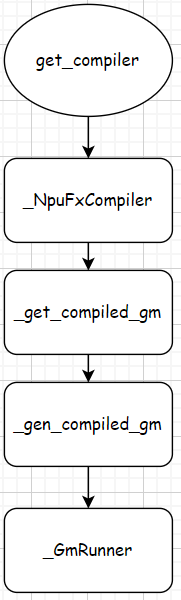

本篇先给出get_compiler的分析，先看调用栈
get_compiler经过 protected 类_NpuFxCompiler，实例化了一个_NpuFxCompiler 对象作为 compiler。
def get_compiler(compiler_config: CompilerConfig = None): if compiler_config is None: compiler_config = CompilerConfig() return _NpuFxCompiler(compiler_config)
复制代码
_NpuFxCompiler定义如下，只截取了部分代码。关注__call__部分，是实例 compiler 调用的接口。
class _NpuFxCompiler: def __init__(self, compiler_config: CompilerConfig) -> None: self.config = compiler_config
@pretty_error_msg def __call__(self, gm: torch.fx.GraphModule, example_inputs: List[torch.Tensor]): return self._get_compiled_gm(gm, example_inputs) def _get_compiled_gm(self, gm: torch.fx.GraphModule, example_inputs: List[torch.Tensor]): if int(self.config.export.experimental.enable_lite_export.value): from torchair._ge_concrete_graph.ge_converter import lite
if self.config.debug.fx_summary.enabled: _summarize_fx_graph( gm, example_inputs, self.config.debug.fx_summary.full_path("summary")) if self.config.debug.fx_summary.skip_compile: logger.warning(f'When summarizing FX Graph, npu compilation will be skipped, ' 'and FALLBACK to EAGER execution to ensure the integrity of the analysis data. ' 'Once the analysis is complete, please make sure to disable the summary config ' 'to ensure that the graph is compiled and executed.') return _GmRunner(gm)
if self.config.debug.data_dump.enabled: logger.warning(f'When dumping data of FX Graph, npu run will be skipped, ' 'and FALLBACK to EAGER execution, once dump finished, please make sure to disable ' 'the data dump config to ensure that the graph is compiled and executed.') data_dumper = _NpuFxDumper(gm, config=self.config.debug.data_dump) return _GmRunner(data_dumper)
return _GmRunner(self._gen_compiled_gm(gm, example_inputs))
复制代码
在__call__中调用了_get_compiled_gm，_get_compiled_gm中self.config.debug.fx_summary.enabled和self.config.debug.data_dump.enabled是 2 个 dump 相关信息，当前 skip 掉。关注于_GmRunner部分。
return _GmRunner(self._gen_compiled_gm(gm, example_inputs))
复制代码
_GmRunner是一个类，传入的参数是通过_gen_compiled_gm获得，继续看_gen_compiled_gm部分。
3.2.2 _gen_compiled_gm

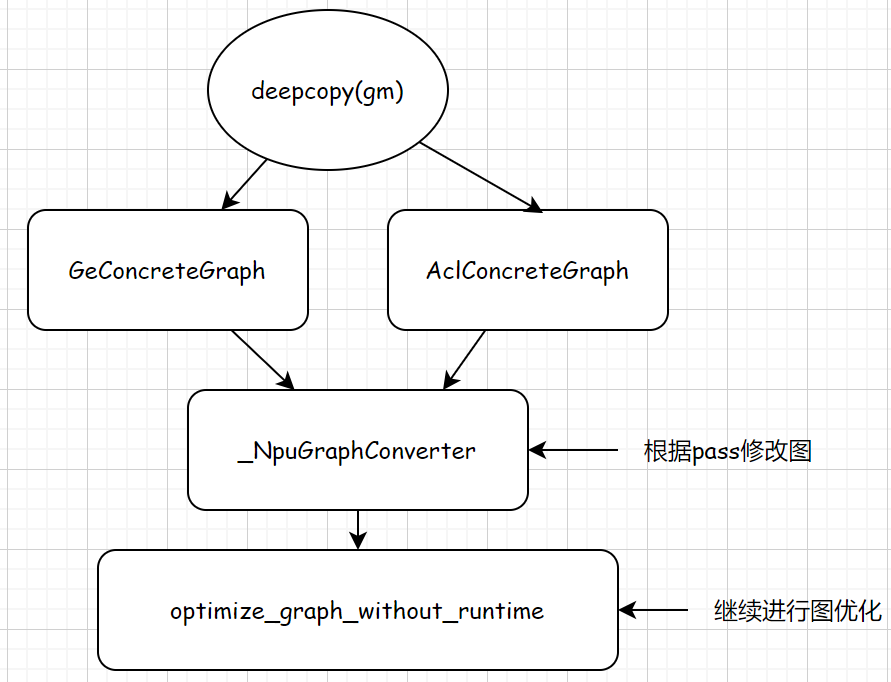

_gen_compiled_gm的调用栈如下：
源代码为：
def _gen_compiled_gm(self, gm: torch.fx.GraphModule, example_inputs: List[torch.Tensor]): logger.info(f'compiler inputs') for i, inp in enumerate(example_inputs): logger.info(' input %s: %s', i, inp) logger.info(' graph: %s', gm.graph)
# to temporarily fix weight_quant_batchmatmul bug if "torch_npu" in sys.modules: for n in gm.graph.nodes: if n.op == "call_function" and str(n.target) == "npu.npu_weight_quant_batchmatmul.default": self.config.experimental_config.enable_view_optimize = False logger.warning(f'To temporarily fix weight_quant_batchmatmul bug, close enable_view_optimize.') break
with no_dispatch(): mutable_gm = copy.deepcopy(gm) if self.config.mode.value == "max-autotune": from torchair._ge_concrete_graph.fx2ge_converter import GeConcreteGraph graph = GeConcreteGraph(self.config, name="graph_" + str(_next_unique_graph_id())) elif self.config.mode.value == "reduce-overhead": from torchair._acl_concrete_graph.fx2acl_converter import AclConcreteGraph graph = AclConcreteGraph(self.config) else: raise ValueError(f"Unsupported npu backend mode: {self.config.mode.value}.") concrete_graph: ConcreteGraphBase = _NpuGraphConverter( mutable_gm, graph=graph, garbage_collect_values=False).run(*example_inputs)
if self.config.debug.graph_dump.enabled and not self.config.export.export_mode: concrete_graph.dump(self.config.debug.graph_dump.full_path("dynamo_original_graph"))
concrete_graph.optimize_graph_without_runtime()
复制代码
函数里面调用了with no_dispatch()语句，这个是什么意思呢？不慌，小编给出解释；
with no_dispatch() 是与 PyTorch 的 torch.fx 工具一起使用的上下文管理器。torch.fx 是一个用于对 PyTorch 模型进行符号式追踪（symbolic tracing）和变换的库，它允许用户以编程方式操作模型的计算图。在 torch.fx 中，no_dispatch 上下文用于临时关闭 Python 的调度机制（dispatch mechanism），这通常涉及到自动求导（autograd）、函数转换（如将 Python 函数转换为计算图中的节点）等过程。当你想要执行一些不想被 torch.fx 追踪的操作时，比如打印调试信息、执行某些自定义的非追踪逻辑等，就可以使用 with no_dispatch(): 来包裹这些代码块。
在with no_dispatch()中对原始GraphModule图进行了深复制。接下来就是重点部分了，torchair 的 2 种模式（max-autotune，reduce-overhead）所对应的处理逻辑如上述代码所示。
if self.config.mode.value == "max-autotune": from torchair._ge_concrete_graph.fx2ge_converter import GeConcreteGraph graph = GeConcreteGraph(self.config, name="graph_" + str(_next_unique_graph_id())) elif self.config.mode.value == "reduce-overhead": from torchair._acl_concrete_graph.fx2acl_converter import AclConcreteGraph graph = AclConcreteGraph(self.config) else: raise ValueError(f"Unsupported npu backend mode: {self.config.mode.value}.")
复制代码
这里也明显可以看到，max-autotune模式下，就是通过GE图引擎的方式执行的，有兴趣的小伙伴可以先做个了解，后续专门展开章节对此进行分析。回到此次讨论的重点，reduce-overhead模式，该模式下的执行函数是AclConcreteGraph。AclConcreteGraph是一个类，重点是关注其__call__中的compile方法，该方法是获取 aclgraph 图的重点（下面是部分代码片段）。同样，本篇博文先以梳理 aclgraph 的过程为主，不展开具体细节。后续单独展开对compile的分析。
class AclConcreteGraph(ConcreteGraphBase): def __init__(self, config: CompilerConfig, pool=None, stream=None, capture_error_mode: str = "global", num_warmup_iters=0): try: import torch_npu except ImportError as e: raise RuntimeError( "Couldn't import torch_npu. When the CompilerConfig.mode is reduce-overhead, " "it is necessary to use torch_npu.npu.NPUGraph(), so importing torch_npu is essential.") from e
self._config = config self._npugraph = torch_npu.npu.NPUGraph() self._mempool = torch_npu.npu.graph_pool_handle() if pool is None else pool self._stream = stream self._capture_error_mode = capture_error_mode self._num_warmup_iters = num_warmup_iters
self._captured = False self._fx_graph = None self._replay_func: Callable = None
self._capture_inputs = [] self._capture_outputs = [] self._user_inputs_list = [] self._meta_inputs = [] self._meta_outputs = []
def __call__(self, *args: Any, **kwargs: Any) -> Any: self.compile(*args, **kwargs)
# input process for idx in self._user_inputs_list: if self._capture_inputs[idx].data_ptr() != args[idx].data_ptr(): self._capture_inputs[idx].copy_(args[idx])
# run with record_function("acl_graph_replay"): self._replay_func(*args, **kwargs)
return self._capture_outputs
复制代码
调用完成 AclConcreteGraph 后，回到上一级流程，_NpuGraphConverter类。
concrete_graph: ConcreteGraphBase = _NpuGraphConverter( mutable_gm, graph=graph, garbage_collect_values=False).run(*example_inputs)
复制代码
在_NpuGraphConverter中调用 run 方法，该方法的作用：从GeConcreteGraph或者AclConcreteGraph返回的 graph 中，通过相关 pass 对图进行进一步修改，当前只有一个pass : _optimize_sym_input，作用是对图的输入进行call_function的调用，用新的 node 去替换。create_node(op="call_function"这行代码可能看起来比较生疏，这个也给出其大概的意思，后续的章节对 torch.compile 展开理解会涉及到。
create_node 对在 FX graph 创建一个新的节点，call_function 表示调用的是一个函数，target 也就是对应要执行的算子（函数），args 就是该函数对应的入参。
with graph_module.graph.inserting_after(tensor_node): sym_size_node = graph_module.graph.create_node(op="call_function", target=torch.ops.aten.sym_size, args=(tensor_node, i)) sym_node.replace_all_uses_with(sym_size_node, propagate_meta=True) logger.debug('Replace node %s by inserting new node %s[op: %s' ', target: %s, meta: %s].', sym_node, sym_size_node, sym_size_node.op, sym_size_node.target, sym_size_node.meta)
复制代码
接着调用
concrete_graph.optimize_graph_without_runtime()
复制代码
进行图的优化。optimize_graph_without_runtime是在GeConcreteGraph和AclConcreteGraph中都有被定义，而且这 2 个 graph 都是继承自ConcreteGraphBase。此处concrete_graph的被赋值是ConcreteGraphBase类型，因此optimize_graph_without_runtime会自动选择 GE 下的还是 ACL 下的优化，也就类似与 C++中的虚函数。
专注 aclgraph 中的优化，
def optimize_graph_without_runtime(self): logger.debug('before graph optimization, graph is %s', self.fx_graph.graph)
# graph optimization passes here from torchair._acl_concrete_graph.acl_graph import replace_dynamic_workspace_ops replace_dynamic_workspace_ops(self.fx_graph)
logger.debug('after graph optimization, graph is %s', self.fx_graph.graph)
复制代码
可以看到，当前针对 aclgraph 只有一个 pass：replace_dynamic_workspace_ops，该 pass 的主要最用就是：替换 graph 中涉及到的 get_workspace 和 out_operator 节点。
到这里已经讲完了 aclgraph 整个图的过程。估计已经有点绕晕了，先回到上层调用栈_GmRunner部分。再次给出_get_compiled_gm调用栈
def _get_compiled_gm(self, gm: torch.fx.GraphModule, example_inputs: List[torch.Tensor]): if int(self.config.export.experimental.enable_lite_export.value): from torchair._ge_concrete_graph.ge_converter import lite
if self.config.debug.fx_summary.enabled: _summarize_fx_graph( gm, example_inputs, self.config.debug.fx_summary.full_path("summary")) if self.config.debug.fx_summary.skip_compile: logger.warning(f'When summarizing FX Graph, npu compilation will be skipped, ' 'and FALLBACK to EAGER execution to ensure the integrity of the analysis data. ' 'Once the analysis is complete, please make sure to disable the summary config ' 'to ensure that the graph is compiled and executed.') return _GmRunner(gm)
if self.config.debug.data_dump.enabled: logger.warning(f'When dumping data of FX Graph, npu run will be skipped, ' 'and FALLBACK to EAGER execution, once dump finished, please make sure to disable ' 'the data dump config to ensure that the graph is compiled and executed.') data_dumper = _NpuFxDumper(gm, config=self.config.debug.data_dump) return _GmRunner(data_dumper)
return _GmRunner(self._gen_compiled_gm(gm, example_inputs))
复制代码
这里就是实例化了_GmRunner一个对象，最终会调用其__call__方法，__call__中又会调用self.runner，该 runner 就是GeConcreteGraph或者AclConcreteGraph生成图的 graph。也就是说，这里开始执行图了。
class _GmRunner: def __init__(self, runner: Callable): self.runner = runner
def __call__(self, *args, **kwargs): with record_function("npu_fx_compiler inference"): if logger.isEnabledFor(logging.DEBUG): logger.debug('runtime inputs') for i, inp in enumerate(args): logger.debug(' input %s: %s', i, _summary(inp)) for k, v in kwargs.items(): logger.debug(' input %s: %s', k, _summary(v))
gm_result = self.runner(*args, **kwargs)
if logger.isEnabledFor(logging.DEBUG): logger.debug('runtime outputs') for i, inp in enumerate(gm_result): logger.debug(' output %s: %s', i, _summary(inp))
return gm_result
复制代码
4 小节get_compiler
以上的内容，主要就是讲了_npu_backend中的 compiler 的是什么。答案就是：_GmRunner
def _npu_backend(gm: torch.fx.GraphModule, example_inputs: List[torch.Tensor], compiler_config: CompilerConfig = None, decompositions: Dict = {}): if compiler_config is None: compiler_config = CompilerConfig() compiler = get_compiler(compiler_config)
复制代码
内容太多了，下一篇章再见。
