3.Sentinel 监听器模式的规则对象与规则管理
(1)Sentinel 的规则对象
一.Sentinel 中的规则其实就是配置
黑白名单控制规则：例如需要设置一份配置，确定哪些请求属于黑名单、哪些请求属于白名单，那么这份配置就是黑白名单控制规则。
系统负载自适应规则：例如需要设置当 CPU 使用率达到 90%时，系统就不再接受新请求以防止系统崩溃，那么这个 90%的 CPU 使用率阈值就是系统负载自适应规则。
流量控制规则：例如需要设置单机 QPS 最高为 100，那么这个单机限流 100QPS 便是流量控制规则。
熔断降级规则：例如需要设置当错误比例在 1 秒内超过 10 次时，系统自动触发熔断降级，那么这个 1 秒内超过 10 次的错误比例就是熔断降级规则。

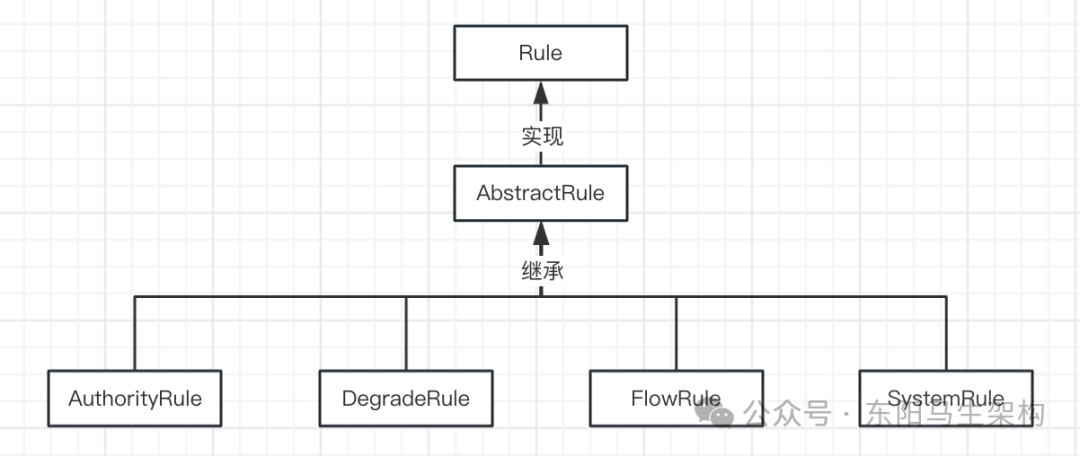

二.规则接口 Rule 和抽象父类 AbstractRule 及其具体实现类
首先规则与资源是紧密关联的，规则会对资源起作用，因此规则接口 Rule 需要一个获取资源的方法 getResource()。
然后每一条具体的规则都应继承抽象父类 AbstractRule 并具备三个字段：规则 id、资源 name 以及针对来源 limitApp。其中针对来源指的是诸如黑名单值、白名单值等，默认是 default。
//Base interface of all rules.public interface Rule { //Get target resource of this rule. //获取当前规则起作用的目标资源 String getResource();}
//Abstract rule entity. AbstractRule是实现了规则接口Rule的抽象规则类public abstract class AbstractRule implements Rule { //rule id. 规则id private Long id; //Resource name. 资源名称 private String resource; //针对来源，默认是default //多个来源使用逗号隔开，比如黑名单规则，限制userId是1和3的访问，那么就设置limitApp为"1,3" //Application name that will be limited by origin. //The default limitApp is default, which means allowing all origin apps. //For authority rules, multiple origin name can be separated with comma (','). private String limitApp; public Long getId() { return id; } public AbstractRule setId(Long id) { this.id = id; return this; } @Override public String getResource() { return resource; } public AbstractRule setResource(String resource) { this.resource = resource; return this; } public String getLimitApp() { return limitApp; } public AbstractRule setLimitApp(String limitApp) { this.limitApp = limitApp; return this; } ...}
//Authority rule is designed for limiting by request origins.public class AuthorityRule extends AbstractRule { ...}
public class SystemRule extends AbstractRule { ...}
public class FlowRule extends AbstractRule { ...}
public class DegradeRule extends AbstractRule { ...}
复制代码
(2)Sentinel 的规则管理
一.PropertyListener<T>监听器接口及其实现类
为了感知规则 Rule 的变化，需要一个负责监听规则变化的类，也就是需要一个监听器来监听规则 Rule 的变化，这个监听器就是 PropertyListener<T>。
PropertyListener<T>是一个接口，它定义了两个方法：方法一是首次加载规则时触发的回调方法 configLoad()，方法二是规则变更时触发的回调方法 configUpdate()。
PropertyListener<T>接口使用了泛型 T 而不是规则接口 Rule 来定义，是因为除了规则的变化需要监听器监听外，还有其他场景也需要监听。
PropertyListener<T>接口的具体实现类有：
AuthorityRuleManager.RulePropertyListenerFlowRuleManager.FlowPropertyListenerDegradeRuleManager.RulePropertyListenerSystemRuleManager.SystemPropertyListener
复制代码
//This class holds callback method when SentinelProperty.updateValue(Object) need inform the listener.public interface PropertyListener<T> { //Callback method when {@link SentinelProperty#updateValue(Object)} need inform the listener. //规则变更时触发的回调方法 void configUpdate(T value);
//The first time of the {@code value}'s load. //首次加载规则时触发的回调方法 void configLoad(T value);}
//Manager for authority rules.public final class AuthorityRuleManager { //key是资源名称，value是资源对应的规则 private static volatile Map<String, Set<AuthorityRule>> authorityRules = new ConcurrentHashMap<>(); //饿汉式单例模式实例化黑白名单权限控制规则的监听器对象 private static final RulePropertyListener LISTENER = new RulePropertyListener(); //监听器对象的管理器 private static SentinelProperty<List<AuthorityRule>> currentProperty = new DynamicSentinelProperty<>(); static { //将黑白名单权限控制规则的监听器对象添加到DynamicSentinelProperty中 currentProperty.addListener(LISTENER); } ... private static class RulePropertyListener implements PropertyListener<List<AuthorityRule>> { @Override public synchronized void configLoad(List<AuthorityRule> value) { authorityRules = loadAuthorityConf(value); RecordLog.info("[AuthorityRuleManager] Authority rules loaded: {}", authorityRules); } @Override public synchronized void configUpdate(List<AuthorityRule> conf) { authorityRules = loadAuthorityConf(conf); RecordLog.info("[AuthorityRuleManager] Authority rules received: {}", authorityRules); } private Map<String, Set<AuthorityRule>> loadAuthorityConf(List<AuthorityRule> list) { Map<String, Set<AuthorityRule>> newRuleMap = new ConcurrentHashMap<>(); if (list == null || list.isEmpty()) { return newRuleMap; } for (AuthorityRule rule : list) { if (!isValidRule(rule)) { RecordLog.warn("[AuthorityRuleManager] Ignoring invalid authority rule when loading new rules: {}", rule); continue; } if (StringUtil.isBlank(rule.getLimitApp())) { rule.setLimitApp(RuleConstant.LIMIT_APP_DEFAULT); } String identity = rule.getResource(); Set<AuthorityRule> ruleSet = newRuleMap.get(identity); //putIfAbsent if (ruleSet == null) { ruleSet = new HashSet<>(); ruleSet.add(rule); newRuleMap.put(identity, ruleSet); } else { //One resource should only have at most one authority rule, so just ignore redundant rules. RecordLog.warn("[AuthorityRuleManager] Ignoring redundant rule: {}", rule.toString()); } } return newRuleMap; } } ...}
public class FlowRuleManager { private static volatile Map<String, List<FlowRule>> flowRules = new HashMap<>(); private static final FlowPropertyListener LISTENER = new FlowPropertyListener(); private static SentinelProperty<List<FlowRule>> currentProperty = new DynamicSentinelProperty<List<FlowRule>>(); static { currentProperty.addListener(LISTENER); startMetricTimerListener(); } ... private static final class FlowPropertyListener implements PropertyListener<List<FlowRule>> { @Override public synchronized void configUpdate(List<FlowRule> value) { Map<String, List<FlowRule>> rules = FlowRuleUtil.buildFlowRuleMap(value); if (rules != null) { flowRules = rules; } RecordLog.info("[FlowRuleManager] Flow rules received: {}", rules); } @Override public synchronized void configLoad(List<FlowRule> conf) { Map<String, List<FlowRule>> rules = FlowRuleUtil.buildFlowRuleMap(conf); if (rules != null) { flowRules = rules; } RecordLog.info("[FlowRuleManager] Flow rules loaded: {}", rules); } } ...}
public final class DegradeRuleManager { private static final RulePropertyListener LISTENER = new RulePropertyListener(); private static SentinelProperty<List<DegradeRule>> currentProperty = new DynamicSentinelProperty<>(); static { currentProperty.addListener(LISTENER); } ... private static class RulePropertyListener implements PropertyListener<List<DegradeRule>> { ... @Override public void configUpdate(List<DegradeRule> conf) { reloadFrom(conf); RecordLog.info("[DegradeRuleManager] Degrade rules has been updated to: {}", ruleMap); } @Override public void configLoad(List<DegradeRule> conf) { reloadFrom(conf); RecordLog.info("[DegradeRuleManager] Degrade rules loaded: {}", ruleMap); } ... } ...}
复制代码
二.SentinelProperty 监听器接口管理所有 PropertyListener<T>子类
为了在创建规则时回调 configLoad()方法初始化规则配置，以及在规则变更时回调 configUpdate()方法通知到所有监听者，需要一个类来管理所有监听器，比如将所有监听器添加到集合中。当配置发生变化时，就可以遍历监听器集合然后调用回调方法进行处理。
其实就是使用监听器模式或观察者模式，创建一个实现了 SentinelProperty 接口的类，专门负责管理所有实现了 PropertyListener<T>接口的监听器。
其中 SentinelProperty 接口如下所示：
//This class holds current value of the config, //and is responsible for informing all PropertyListeners added on this when the config is updated.//Note that not every updateValue(Object newValue) invocation should inform the listeners, //only when newValue is not Equals to the old value, informing is needed.public interface SentinelProperty<T> { //添加监听者 //Add a PropertyListener to this SentinelProperty. //After the listener is added, updateValue(Object) will inform the listener if needed. //This method can invoke multi times to add more than one listeners. void addListener(PropertyListener<T> listener);
//移除监听者 //Remove the PropertyListener on this. //After removing, updateValue(Object) will not inform the listener. void removeListener(PropertyListener<T> listener);
//当监听值有变化时，调用此方法进行通知 //Update the newValue as the current value of this property and inform all //PropertyListeners added on this only when new value is not Equals to the old value. boolean updateValue(T newValue);}
复制代码
三.DynamicSentinelProperty 会触发监听器 PropertyListener<T>的回调
DynamicSentinelProperty 会使用写时复制集合 CopyOnWriteArraySet 来存储监听器，当 DynamicSentinelProperty 添加监听器或者更新新值时，便会触发执行 PropertyListener<T>接口的两个回调方法。
具体就是：当执行 DynamicSentinelProperty 的 addListener()方法添加监听器时，会将监听器保存到 DynamicSentinelProperty 的写时复制集合 CopyOnWriteArraySet 中，并且回调监听器的 configLoad()方法来初始化规则配置。由于监听器监听的是规则，而规则又是和资源绑定的，所以初始化就是将资源和规则绑定到一个 Map 中：即形如 Map<String resourcename, Set<Rule>>这样的 Map。
当执行 DynamicSentinelProperty 的 updateValue()方法更新规则配置时，则会遍历所有监听器并调用每个监听器的 configUpdate()方法进行更新，也就是更新 Map<String resourcename, Set<Rule>>这种 Map 里的 value。
public class DynamicSentinelProperty<T> implements SentinelProperty<T> { protected Set<PropertyListener<T>> listeners = new CopyOnWriteArraySet<>(); private T value = null; public DynamicSentinelProperty() { } public DynamicSentinelProperty(T value) { super(); this.value = value; } //添加监听器到集合 @Override public void addListener(PropertyListener<T> listener) { listeners.add(listener); //回调监听器的configLoad()方法初始化规则配置 listener.configLoad(value); } //移除监听器 @Override public void removeListener(PropertyListener<T> listener) { listeners.remove(listener); } //更新值 @Override public boolean updateValue(T newValue) { //如果值没变化，直接返回 if (isEqual(value, newValue)) { return false; } RecordLog.info("[DynamicSentinelProperty] Config will be updated to: {}", newValue); value = newValue; //如果值发生了变化，则遍历监听器，回调监听器的configUpdate()方法更新对应的值 for (PropertyListener<T> listener : listeners) { listener.configUpdate(newValue); } return true; } ...}
复制代码
(3)总结
一.PropertyListener<T>
PropertyListener<T>是一个泛型接口，用于监听配置变更。它包含两个方法：configUpdate()方法和 configLoad()方法。
PropertyListener 的 configUpdate()方法在配置发生变化时触发，PropertyListener 的 configLoad()方法在首次加载配置时触发。通过实现 PropertyListener<T>接口，可以实现不同类型的监听器，例如 FlowPropertyListener 等。
二.SentinelProperty
SentinelProperty 是一个用于管理 PropertyListener 监听器的接口，它提供了添加、移除和更新监听器的方法。
添加监听器可调用 SentinelProperty 实现类的 addListener()方法实现添加，配置变更可调用 SentinelProperty 实现类的 updateValue()方法通知监听器。Sentinel 提供了默认的 SentinelProperty 实现：DynamicSentinelProperty。
4.AuthoritySlot 控制黑白名单权限
(1)黑白名单权限控制规则的配置 Demo
一.配置黑白名单权限控制规则的过程
首先创建一个 AuthorityRule 规则对象，然后设置三个关键要素：通过 setStrategy()方法设置规则是黑名单还是白名单、通过 setResource()方法设置规则绑定到哪个资源、通过 setLimitApp()方法设置限制哪些来源，最后调用 AuthorityRuleManager 的 loadRules()方法加载此规则。所以黑白名单权限规则是通过 AuthorityRuleManager 类来进行管理的。
//Authority rule is designed for limiting by request origins.//In blacklist mode, requests will be blocked when blacklist contains current origin, otherwise will pass.//In whitelist mode, only requests from whitelist origin can pass.public class AuthorityDemo { private static final String RESOURCE_NAME = "testABC"; public static void main(String[] args) { System.out.println("========Testing for black list========"); initBlackRules(); testFor(RESOURCE_NAME, "appA"); testFor(RESOURCE_NAME, "appB"); testFor(RESOURCE_NAME, "appC"); testFor(RESOURCE_NAME, "appE");
System.out.println("========Testing for white list========"); initWhiteRules(); testFor(RESOURCE_NAME, "appA"); testFor(RESOURCE_NAME, "appB"); testFor(RESOURCE_NAME, "appC"); testFor(RESOURCE_NAME, "appE"); } private static void testFor(String resource, String origin) { ContextUtil.enter(resource, origin); Entry entry = null; try { entry = SphU.entry(resource); System.out.println(String.format("Passed for resource %s, origin is %s", resource, origin)); } catch (BlockException ex) { System.err.println(String.format("Blocked for resource %s, origin is %s", resource, origin)); } finally { if (entry != null) { entry.exit(); } ContextUtil.exit(); } } private static void initWhiteRules() { AuthorityRule rule = new AuthorityRule(); rule.setResource(RESOURCE_NAME); rule.setStrategy(RuleConstant.AUTHORITY_WHITE); rule.setLimitApp("appA,appE"); AuthorityRuleManager.loadRules(Collections.singletonList(rule)); } private static void initBlackRules() { AuthorityRule rule = new AuthorityRule(); rule.setResource(RESOURCE_NAME); rule.setStrategy(RuleConstant.AUTHORITY_BLACK); rule.setLimitApp("appA,appB"); AuthorityRuleManager.loadRules(Collections.singletonList(rule)); }}
复制代码
二.AuthorityRuleManager 初始化和加载黑白名单权限控制规则详情
AuthorityRuleManager 类中有一个静态变量 LISTENER，该变量指向由饿汉式单例模式实例化的黑白名单权限控制规则监听器对象。
AuthorityRuleManager 类有一个静态代码块，在该代码块中，会调用 DynamicSentinelProperty 的 addListener(LISTENER)方法，将黑白名单权限控制规则的监听器对象添加到 DynamicSentinelProperty。
在 DynamicSentinelProperty 的 addListener()方法中，又会回调 LISTENER 的 configLoad()方法初始化黑白名单权限规则。
当 AuthorityDemo 调用 AuthorityRuleManager 的 loadRules()方法加载规则时，便会执行 DynamicSentinelProperty 的 updateValue()方法，也就是会触发执行 LISTENER 的 configUpdate()方法加载权限规则到一个 map 中，即执行 RulePropertyListener 的 loadAuthorityConf()方法加载规则，从而完成黑白名单权限控制规则的加载和初始化。其中 map 是 AuthorityRuleManager 的 Map<String, Set<AuthorityRule>>。
//Manager for authority rules.public final class AuthorityRuleManager { //key是资源名称，value是资源对应的规则 private static volatile Map<String, Set<AuthorityRule>> authorityRules = new ConcurrentHashMap<>(); //饿汉式单例模式实例化黑白名单权限控制规则的监听器对象 private static final RulePropertyListener LISTENER = new RulePropertyListener(); //监听器对象的管理器 private static SentinelProperty<List<AuthorityRule>> currentProperty = new DynamicSentinelProperty<>(); static { //将黑白名单权限控制规则的监听器对象添加到DynamicSentinelProperty中 currentProperty.addListener(LISTENER); } //Load the authority rules to memory. public static void loadRules(List<AuthorityRule> rules) { currentProperty.updateValue(rules); } ... //静态内部类的方式实现黑白名单权限控制规则监听器 private static class RulePropertyListener implements PropertyListener<List<AuthorityRule>> { //黑名单权限控制规则初始化 @Override public synchronized void configLoad(List<AuthorityRule> value) { authorityRules = loadAuthorityConf(value); RecordLog.info("[AuthorityRuleManager] Authority rules loaded: {}", authorityRules); } //黑名单权限控制规则变更 @Override public synchronized void configUpdate(List<AuthorityRule> conf) { authorityRules = loadAuthorityConf(conf); RecordLog.info("[AuthorityRuleManager] Authority rules received: {}", authorityRules); } //加载黑白名单权限控制规则 private Map<String, Set<AuthorityRule>> loadAuthorityConf(List<AuthorityRule> list) { Map<String, Set<AuthorityRule>> newRuleMap = new ConcurrentHashMap<>(); if (list == null || list.isEmpty()) { return newRuleMap; } //遍历每个黑白名单权限控制规则 for (AuthorityRule rule : list) { if (!isValidRule(rule)) { RecordLog.warn("[AuthorityRuleManager] Ignoring invalid authority rule when loading new rules: {}", rule); continue; } if (StringUtil.isBlank(rule.getLimitApp())) { rule.setLimitApp(RuleConstant.LIMIT_APP_DEFAULT); } //获取黑白名单权限控制规则对应的资源名称 String identity = rule.getResource(); Set<AuthorityRule> ruleSet = newRuleMap.get(identity); //putIfAbsent //将黑白名单权限控制规则放到newRuleMap中 if (ruleSet == null) { ruleSet = new HashSet<>(); ruleSet.add(rule); newRuleMap.put(identity, ruleSet); } else { //One resource should only have at most one authority rule, so just ignore redundant rules. RecordLog.warn("[AuthorityRuleManager] Ignoring redundant rule: {}", rule.toString()); } } return newRuleMap; } } ...}
public class DynamicSentinelProperty<T> implements SentinelProperty<T> { protected Set<PropertyListener<T>> listeners = new CopyOnWriteArraySet<>(); private T value = null; public DynamicSentinelProperty() { } public DynamicSentinelProperty(T value) { super(); this.value = value; } //添加监听器到集合 @Override public void addListener(PropertyListener<T> listener) { listeners.add(listener); //回调监听器的configLoad()方法初始化规则配置 listener.configLoad(value); } //移除监听器 @Override public void removeListener(PropertyListener<T> listener) { listeners.remove(listener); } //更新值 @Override public boolean updateValue(T newValue) { //如果值没变化，直接返回 if (isEqual(value, newValue)) { return false; } RecordLog.info("[DynamicSentinelProperty] Config will be updated to: {}", newValue);
//如果值发生了变化，则遍历监听器，回调监听器的configUpdate()方法更新对应的值 value = newValue; for (PropertyListener<T> listener : listeners) { listener.configUpdate(newValue); } return true; } private boolean isEqual(T oldValue, T newValue) { if (oldValue == null && newValue == null) { return true; } if (oldValue == null) { return false; } return oldValue.equals(newValue); } public void close() { listeners.clear(); }}
复制代码
(2)AuthoritySlot 验证黑白名单权限控制规则
在 AuthoritySlot 的 checkBlackWhiteAuthority()方法中，首先会调用 AuthorityRuleManager 的 getAuthorityRules()方法，从 AuthorityRuleManager 中获取全部黑白名单权限控制规则，然后再调用 AuthorityRuleChecker 的 passCheck()方法根据规则验证权限。
在 AuthorityRuleChecker 的 passCheck()方法中，首先会从当前上下文 Context 中获取调用源的名称，然后判断调用源不空且配置了黑白名单规则，才执行黑白名单验证逻辑。接着先通过 indexOf()方法进行一次黑白名单的简单匹配，再通过 split()方法分割黑白名单数组以实现精确匹配。如果调用源在名单中，再根据黑白名单策略来决定是否拒绝请求。
注意，实现黑白名单权限控制的前提条件是：每个客户端在发起请求时已将自己服务的唯一标志放到 Context 的 origin 属性里。
@Spi(order = Constants.ORDER_AUTHORITY_SLOT)public class AuthoritySlot extends AbstractLinkedProcessorSlot<DefaultNode> { @Override public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, boolean prioritized, Object... args) throws Throwable { //验证黑白名单权限控制规则 checkBlackWhiteAuthority(resourceWrapper, context); fireEntry(context, resourceWrapper, node, count, prioritized, args); } @Override public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) { fireExit(context, resourceWrapper, count, args); } void checkBlackWhiteAuthority(ResourceWrapper resource, Context context) throws AuthorityException { //先从AuthorityRuleManager中获取存放全部的黑白名单权限控制规则的Map Map<String, Set<AuthorityRule>> authorityRules = AuthorityRuleManager.getAuthorityRules(); if (authorityRules == null) { return; } //获取当前资源对应的黑白名单权限控制规则集合 Set<AuthorityRule> rules = authorityRules.get(resource.getName()); if (rules == null) { return; } for (AuthorityRule rule : rules) { //验证规则 if (!AuthorityRuleChecker.passCheck(rule, context)) { throw new AuthorityException(context.getOrigin(), rule); } } }}
//Rule checker for white/black list authority.final class AuthorityRuleChecker { static boolean passCheck(AuthorityRule rule, Context context) { String requester = context.getOrigin(); //Empty origin or empty limitApp will pass. //如果没设置来源，或者没限制app，那么就直接放行，不进行规则限制 if (StringUtil.isEmpty(requester) || StringUtil.isEmpty(rule.getLimitApp())) { return true; }
//Do exact match with origin name. //判断此次请求的来源是不是在limitApp里，注意这里用的是近似精确匹配，但不是绝对精确 //比如limitApp写的是a,b，而资源名称是",b"，那么就匹配不到，因为limitApp是按逗号隔开的，但资源却包含了逗号 int pos = rule.getLimitApp().indexOf(requester); boolean contain = pos > -1;
//如果近似精确匹配成功，则再进行精确匹配 if (contain) { boolean exactlyMatch = false; String[] appArray = rule.getLimitApp().split(","); for (String app : appArray) { if (requester.equals(app)) { exactlyMatch = true; break; } } contain = exactlyMatch; } //获取策略 int strategy = rule.getStrategy(); //如果是黑名单，并且此次请求的来源在limitApp里，则需返回false，禁止请求 if (strategy == RuleConstant.AUTHORITY_BLACK && contain) { return false; } //如果是白名单，并且此次请求的来源不在limitApp里，则也需返回false，禁止请求 if (strategy == RuleConstant.AUTHORITY_WHITE && !contain) { return false; } return true; } private AuthorityRuleChecker() { }}
复制代码
(3)总结
一.黑白名单权限验证规则涉及的核心类
首先是黑白名单管理器 AuthorityRuleManager，调用方直接调用该类的 loadRules()方法来通知监听器规则的变更。
然后是黑白名单监听器 RulePropertyListener，它实现了 PropertyListener 接口，负责监听和管理黑白名单的规则变化。
二.黑白名单权限验证的处理逻辑
首先通过 AuthorityRuleManager 获取全部黑白名单权限控制规则，然后循环遍历这些权限控制规则逐一验证是否匹配。
这里需要注意：来源是从 Context 里获取的，也就是 Context 的 getOrigin()方法。因此在进行黑白名单权限规则控制时，需要先定义好一个 origin。这个 origin 可以是 userId，也可以是 IP 地址，还可以是项目名称等。
此外，规则里的 limitApp 字段是字符串，多个时需要使用逗号隔开，然后在验证环节先通过 indexOf()方法近似匹配，匹配上之后再通过 split()方法转成数组进行精确匹配。
三.Sentinel 监听器模式的处理逻辑
Sentinel 监听器模式会包含三大角色：
角色一：监听器 PropertyListener<T>
角色二：监听器管理器 SentinelProperty<T>
角色三：规则管理器 RuleManager
首先，规则管理器 RuleManager 在初始化时：会调用监听器管理器 SentinelProperty<T>的 addListener()方法将监听器 PropertyListener<T>注册到监听器管理器 SentinelProperty<T>中。
然后，使用方使用具体的规则时：可以通过调用规则管理器 RuleManager 的 loadRules()方法加载规则。加载规则时会调用监听器管理器 SentinelProperty<T>的的 updateValue()方法通知每一个监听器，即通过监听器 PropertyListener<T>的 configUpdate()方法把规则加载到规则管理器 RuleManager 的本地中。
5.SystemSlot 根据系统保护规则进行流控
(1)系统保护规则 SystemRule 的配置 Demo
系统规则类 SystemRule 包含了以下几个指标：highestSystemLoad、highestCpuUsage、QPS、avgRt、maxThread。
当需要限制系统的这些指标时，可以创建一个 SystemRule 对象并设置对应的阈值，然后通过调用 SystemRuleManager 的 loadRules()方法，加载系统保护规则设置的阈值到 SystemRuleManager。
//Sentinel System Rule makes the inbound traffic and capacity meet. //It takes average RT, QPS and thread count of requests into account. //And it also provides a measurement of system's load, but only available on Linux.//We recommend to coordinate highestSystemLoad, qps, avgRt and maxThread to make sure your system run in safety level.//To set the threshold appropriately, performance test may be needed.public class SystemRule extends AbstractRule { //对应Dashboard上阈值类型为LOAD的值，代表系统最高负载值，默认为-1，只有大于等于0才生效 private double highestSystemLoad = -1; //对应Dashboard上阈值类型为CPU使用率的值，代表系统最高CPU使用率，取值是[0,1]之间，默认为-1，只有大于等于0才生效 private double highestCpuUsage = -1; //对应Dashboard上阈值类型为为入口QPS的值，代表限流的阈值，默认为-1，只有大于0才生效 private double qps = -1; //对应Dashboard上阈值类型为为RT的值，代表系统的平均响应时间，默认为-1，只有大于0才生效 private long avgRt = -1; //对应Dashboard上阈值类型为线程数的值，代表系统允许的最大线程数，默认为-1，只有大于0才生效 private long maxThread = -1; ...}
public class SystemGuardDemo { private static AtomicInteger pass = new AtomicInteger(); private static AtomicInteger block = new AtomicInteger(); private static AtomicInteger total = new AtomicInteger(); private static volatile boolean stop = false; private static final int threadCount = 100; private static int seconds = 60 + 40; public static void main(String[] args) throws Exception { //启动线程定时输出信息 tick(); //初始化系统保护规则 initSystemRule(); //模拟有100个线程在访问系统 for (int i = 0; i < threadCount; i++) { Thread entryThread = new Thread(new Runnable() { @Override public void run() { while (true) { Entry entry = null; try { entry = SphU.entry("methodA", EntryType.IN); pass.incrementAndGet(); try { TimeUnit.MILLISECONDS.sleep(20); } catch (InterruptedException e) { // ignore } } catch (BlockException e1) { block.incrementAndGet(); try { TimeUnit.MILLISECONDS.sleep(20); } catch (InterruptedException e) { // ignore } } catch (Exception e2) { // biz exception } finally { total.incrementAndGet(); if (entry != null) { entry.exit(); } } } } }); entryThread.setName("working-thread"); entryThread.start(); } } private static void initSystemRule() { List<SystemRule> rules = new ArrayList<SystemRule>(); SystemRule rule = new SystemRule(); //最大负载是3 rule.setHighestSystemLoad(3.0); //最大CPU使用率是60% rule.setHighestCpuUsage(0.6); //请求的平均响应时间最大是10ms rule.setAvgRt(10); //最大的QPS是20 rule.setQps(20); //最大的工作线程数是10 rule.setMaxThread(10); rules.add(rule); //加载系统保护规则设置的阈值到SystemRuleManager中 SystemRuleManager.loadRules(Collections.singletonList(rule)); } private static void tick() { Thread timer = new Thread(new TimerTask()); timer.setName("sentinel-timer-task"); timer.start(); } static class TimerTask implements Runnable { @Override public void run() { System.out.println("begin to statistic!!!"); long oldTotal = 0; long oldPass = 0; long oldBlock = 0; while (!stop) { try { TimeUnit.SECONDS.sleep(1); } catch (InterruptedException e) { } long globalTotal = total.get(); long oneSecondTotal = globalTotal - oldTotal; oldTotal = globalTotal;
long globalPass = pass.get(); long oneSecondPass = globalPass - oldPass; oldPass = globalPass;
long globalBlock = block.get(); long oneSecondBlock = globalBlock - oldBlock; oldBlock = globalBlock;
System.out.println(seconds + ", " + TimeUtil.currentTimeMillis() + ", total:" + oneSecondTotal + ", pass:" + oneSecondPass + ", block:" + oneSecondBlock); if (seconds-- <= 0) { stop = true; } } System.exit(0); } }}
复制代码
(2)SystemRuleManager 加载规则和获取系统信息
一.在加载系统保护规则设置的阈值到本地方面
SystemRuleManager 会通过 loadRules()方法加载系统保护规则的阈值，即调用 DynamicSentinelProperty 的 updateValue()方法通知监听器更新规则。此时会触发执行监听器 SystemPropertyListener 的 configUpdate()方法，从而执行 SystemRuleManager 的 loadSystemConf()方法更新本地规则阈值。
二.在获取系统信息方面
SystemRuleManager 初始化时会启动一个线程 SystemPropertyListener，每隔 1 秒定时获取系统的 Load、CPU 使用率等信息，这样后续便可以通过 SystemPropertyListener 获取系统负载等信息。
public final class SystemRuleManager { //系统保护规则中的5个阈值：Load、CPU使用率、QPS、最大RT、最大线程数 private static volatile double highestSystemLoad = Double.MAX_VALUE; private static volatile double highestCpuUsage = Double.MAX_VALUE; private static volatile double qps = Double.MAX_VALUE; private static volatile long maxRt = Long.MAX_VALUE; private static volatile long maxThread = Long.MAX_VALUE; ... //标记系统流控功能是否开启 private static AtomicBoolean checkSystemStatus = new AtomicBoolean(false); //定时获取系统状态信息(负载和CPU使用率)的线程 private static SystemStatusListener statusListener = null; //饿汉式单例模式实例化系统保护规则的监听器对象 private final static SystemPropertyListener listener = new SystemPropertyListener(); //监听器对象的管理器 private static SentinelProperty<List<SystemRule>> currentProperty = new DynamicSentinelProperty<List<SystemRule>>(); private final static ScheduledExecutorService scheduler = Executors.newScheduledThreadPool(1, new NamedThreadFactory("sentinel-system-status-record-task", true)); static { checkSystemStatus.set(false); //启动定时任务获取系统的Load、CPU负载等信息 statusListener = new SystemStatusListener(); scheduler.scheduleAtFixedRate(statusListener, 0, 1, TimeUnit.SECONDS); //添加监听器 currentProperty.addListener(listener); } //Load SystemRules, former rules will be replaced. public static void loadRules(List<SystemRule> rules) { currentProperty.updateValue(rules); } static class SystemPropertyListener extends SimplePropertyListener<List<SystemRule>> { @Override public synchronized void configUpdate(List<SystemRule> rules) { restoreSetting(); if (rules != null && rules.size() >= 1) { for (SystemRule rule : rules) { //加载系统保护规则的阈值到本地 loadSystemConf(rule); } } else { checkSystemStatus.set(false); } ... } } //加载系统保护规则的阈值到本地 public static void loadSystemConf(SystemRule rule) { boolean checkStatus = false; if (rule.getHighestSystemLoad() >= 0) { highestSystemLoad = Math.min(highestSystemLoad, rule.getHighestSystemLoad()); highestSystemLoadIsSet = true; checkStatus = true; } if (rule.getHighestCpuUsage() >= 0) { if (rule.getHighestCpuUsage() > 1) { RecordLog.warn(String.format("[SystemRuleManager] Ignoring invalid SystemRule: " + "highestCpuUsage %.3f > 1", rule.getHighestCpuUsage())); } else { highestCpuUsage = Math.min(highestCpuUsage, rule.getHighestCpuUsage()); highestCpuUsageIsSet = true; checkStatus = true; } } if (rule.getAvgRt() >= 0) { maxRt = Math.min(maxRt, rule.getAvgRt()); maxRtIsSet = true; checkStatus = true; } if (rule.getMaxThread() >= 0) { maxThread = Math.min(maxThread, rule.getMaxThread()); maxThreadIsSet = true; checkStatus = true; } if (rule.getQps() >= 0) { qps = Math.min(qps, rule.getQps()); qpsIsSet = true; checkStatus = true; } checkSystemStatus.set(checkStatus); } ...}
public class DynamicSentinelProperty<T> implements SentinelProperty<T> { protected Set<PropertyListener<T>> listeners = new CopyOnWriteArraySet<>(); private T value = null; ... //添加监听器到集合 @Override public void addListener(PropertyListener<T> listener) { listeners.add(listener); //回调监听器的configLoad()方法初始化规则配置 listener.configLoad(value); } //更新值 @Override public boolean updateValue(T newValue) { //如果值没变化，直接返回 if (isEqual(value, newValue)) { return false; } RecordLog.info("[DynamicSentinelProperty] Config will be updated to: {}", newValue); //如果值发生了变化，则遍历监听器，回调监听器的configUpdate()方法更新对应的值 value = newValue; for (PropertyListener<T> listener : listeners) { listener.configUpdate(newValue); } return true; } ...}
public class SystemStatusListener implements Runnable { volatile double currentLoad = -1; volatile double currentCpuUsage = -1; volatile long processCpuTime = 0; volatile long processUpTime = 0; ... @Override public void run() { try { OperatingSystemMXBean osBean = ManagementFactory.getPlatformMXBean(OperatingSystemMXBean.class); currentLoad = osBean.getSystemLoadAverage(); double systemCpuUsage = osBean.getSystemCpuLoad();
//calculate process cpu usage to support application running in container environment RuntimeMXBean runtimeBean = ManagementFactory.getPlatformMXBean(RuntimeMXBean.class); long newProcessCpuTime = osBean.getProcessCpuTime(); long newProcessUpTime = runtimeBean.getUptime(); int cpuCores = osBean.getAvailableProcessors(); long processCpuTimeDiffInMs = TimeUnit.NANOSECONDS.toMillis(newProcessCpuTime - processCpuTime); long processUpTimeDiffInMs = newProcessUpTime - processUpTime; double processCpuUsage = (double) processCpuTimeDiffInMs / processUpTimeDiffInMs / cpuCores; processCpuTime = newProcessCpuTime; processUpTime = newProcessUpTime; currentCpuUsage = Math.max(processCpuUsage, systemCpuUsage); if (currentLoad > SystemRuleManager.getSystemLoadThreshold()) { writeSystemStatusLog(); } } catch (Throwable e) { RecordLog.warn("[SystemStatusListener] Failed to get system metrics from JMX", e); } } public double getSystemAverageLoad() { return currentLoad; } public double getCpuUsage() { return currentCpuUsage; } ...}
复制代码
(3)SystemSlot 根据系统保护规则进行流控
SystemSlot 会根据当前系统的实际情况，判断是否需要对请求进行限流，也就是通过调用 SystemRuleManager 的 checkSystem()方法来进行检查。
在 SystemRuleManager 的 checkSystem()方法中：
一.首先通过 checkSystemStatus.get()判断系统保护功能是否开启
开启的入口就是：
->SystemRuleManager.loadRules()方法->DynamicSentinelProperty.updateValue()方法->SystemPropertyListener.configUpdate()方法->SystemRuleManager.loadSystemConf()方法
复制代码
二.接着通过 Constants.ENTRY_NODE 获取如 QPS、threadNum 等数据
Constants.ENTRY_NODE 其实就是 ClusterNode。在 StatisticSlot 的 entry()方法中，会对 Constants.ENTRY_NODE 进行统计，所以可以通过 Constants.ENTRY_NODE 获取 QPS、threadNum 等数据。
三.然后采取 BBR 算法来检查系统负载是否超过系统保护规则的阈值
BBR 是 Google 开发的一种拥塞控制算法，主要用来解决网络拥塞问题。SystemRuleManager 的 checkBbr()方法的目的是在系统负载较高的情况下，通过限制并行线程数来防止系统过载。
简单来说就是：检查当前线程数是否大于(每秒最大成功请求数 * 最小响应时间 / 1000)。如果大于这个值，说明系统可能出现拥塞，要返回 false，否则返回 true。
四.最后判断 CPU 使用率是否超系统保护规则的阈值
系统负载和 CPU 使用率是通过 SystemStatusListener 获取的。
@Spi(order = Constants.ORDER_SYSTEM_SLOT)public class SystemSlot extends AbstractLinkedProcessorSlot<DefaultNode> { @Override public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, boolean prioritized, Object... args) throws Throwable { //检查系统保护规则 SystemRuleManager.checkSystem(resourceWrapper, count); //执行下一个ProcessorSlot fireEntry(context, resourceWrapper, node, count, prioritized, args); } @Override public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) { fireExit(context, resourceWrapper, count, args); }}
public final class SystemRuleManager { //系统保护规则中的5个阈值：Load、CPU使用率、QPS、最大RT、最大线程数 private static volatile double highestSystemLoad = Double.MAX_VALUE; private static volatile double highestCpuUsage = Double.MAX_VALUE; private static volatile double qps = Double.MAX_VALUE; private static volatile long maxRt = Long.MAX_VALUE; private static volatile long maxThread = Long.MAX_VALUE; ... //标记系统流控功能是否开启 private static AtomicBoolean checkSystemStatus = new AtomicBoolean(false); //定时获取系统状态信息(负载和CPU使用率)的线程 private static SystemStatusListener statusListener = null; //监听器对象的管理器 private static SentinelProperty<List<SystemRule>> currentProperty = new DynamicSentinelProperty<List<SystemRule>>(); ... //Apply SystemRule to the resource. Only inbound traffic will be checked. public static void checkSystem(ResourceWrapper resourceWrapper, int count) throws BlockException { //资源为空则直接返回 if (resourceWrapper == null) { return; } //Ensure the checking switch is on. //判断系统流控功能是否开启，如果没开启则直接返回 if (!checkSystemStatus.get()) { return; } //for inbound traffic only //判断资源的流量是否为入口流量，如果不是IN，则直接返回 //也就是说Sentinel系统保护规则限流只对入口流量生效，如果类型为OUT则直接返回 if (resourceWrapper.getEntryType() != EntryType.IN) { return; } //total qps //获取当前qps，如果当前qps大于系统保护规则SystemRule配置的阈值，则抛出SystemBlockException异常 double currentQps = Constants.ENTRY_NODE.passQps(); if (currentQps + count > qps) { throw new SystemBlockException(resourceWrapper.getName(), "qps"); } //total thread //获取当前线程数，如果当前线程数大于系统保护规则SystemRule配置的阈值，则抛出SystemBlockException异常 int currentThread = Constants.ENTRY_NODE.curThreadNum(); if (currentThread > maxThread) { throw new SystemBlockException(resourceWrapper.getName(), "thread"); } //如果当前请求的平均响应时间大于系统保护规则SystemRule配置的阈值，则抛出SystemBlockException异常 double rt = Constants.ENTRY_NODE.avgRt(); if (rt > maxRt) { throw new SystemBlockException(resourceWrapper.getName(), "rt"); } //load. BBR algorithm. //如果当前系统负载大于系统保护规则SystemRule配置的负载，则采取BBR算法验证，验证不通过则抛出SystemBlockException异常 if (highestSystemLoadIsSet && getCurrentSystemAvgLoad() > highestSystemLoad) { if (!checkBbr(currentThread)) { throw new SystemBlockException(resourceWrapper.getName(), "load"); } } //cpu usage //判断当前CPU使用率是否大于系统保护规则SystemRule配置的阈值，如果大于则抛出SystemBlockException异常 if (highestCpuUsageIsSet && getCurrentCpuUsage() > highestCpuUsage) { throw new SystemBlockException(resourceWrapper.getName(), "cpu"); } }
//BBR(Bottleneck Bandwidth and Round-trip propagation time)是Google开发的一种拥塞控制算法； //BBR主要用来解决网络拥塞问题； //checkBbr()方法的目的是在系统负载较高的情况下，通过限制并行线程数来防止系统过载； //简单来说就是： //检查当前线程数是否大于(每秒最大成功请求数 * 最小响应时间 / 1000)； //如果大于这个值，说明系统可能出现拥塞，需要返回false，否则返回true； //具体来说就是： //首先检查当前线程数是否大于1，如果不是，则直接返回true，表示通过BBR检查； //如果当前线程数大于1，那么检查当前线程数是否大于： //(Constants.ENTRY_NODE.maxSuccessQps() * Constants.ENTRY_NODE.minRt() / 1000)； //这里的maxSuccessQps()是每秒最大成功请求数，minRt()是最小响应时间； //如果当前线程数大于这个计算值，那么返回false，表示未通过BBR检查；否则，返回true；
//举个例子： //假设currentThread为 5，maxSuccessQps()为 10，minRt()为200； //那么计算值为(10 * 200) / 1000 = 2； //因为currentThread大于计算值，所以返回false，表示未通过BBR检查； private static boolean checkBbr(int currentThread) { //检查当前线程数是否大于(每秒最大成功请求数 * 最小响应时间 / 1000) //如果大于这个值，说明系统可能出现拥塞，需要返回false，否则返回true if (currentThread > 1 && currentThread > Constants.ENTRY_NODE.maxSuccessQps() * Constants.ENTRY_NODE.minRt() / 1000) { return false; } return true; }
public static double getCurrentSystemAvgLoad() { return statusListener.getSystemAverageLoad(); } public static double getCurrentCpuUsage() { return statusListener.getCpuUsage(); } ...}
@Spi(order = Constants.ORDER_STATISTIC_SLOT)public class StatisticSlot extends AbstractLinkedProcessorSlot<DefaultNode> { @Override public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, boolean prioritized, Object... args) throws Throwable { ... if (resourceWrapper.getEntryType() == EntryType.IN) { //Add count for global inbound entry node for global statistics. Constants.ENTRY_NODE.increaseThreadNum(); Constants.ENTRY_NODE.addPassRequest(count); } ... } ...}
public final class Constants { ... //Global statistic node for inbound traffic. Usually used for {@code SystemRule} checking. public final static ClusterNode ENTRY_NODE = new ClusterNode(TOTAL_IN_RESOURCE_NAME, ResourceTypeConstants.COMMON); ...}
复制代码
(4)总结
一.SystemSlot 的使用和处理流程
在使用 SystemSlot 前，需要先定义系统保护规则，设置相应的阈值，然后通过 SystemRuleManager 加载系统保护规则 SystemRule。当请求进入 SystemSlot 时，会检查系统性能数据是否满足规则中的阈值。如果满足，则请求可以继续执行。如果不满足，则请求将被限流，也就是抛出 SystemBlockException 异常。
二.Sentinel 监听器模式的处理逻辑
Sentinel 监听器模式会包含三大角色：
角色一：监听器 PropertyListener<T>
角色二：监听器管理器 SentinelProperty<T>
角色三：规则管理器 RuleManager
首先，规则管理器 RuleManager 在初始化时：会调用监听器管理器 SentinelProperty<T>的 addListener()方法将监听器 PropertyListener<T>注册到监听器管理器 SentinelProperty<T>中。
然后，使用方使用具体的规则时：可以通过调用规则管理器 RuleManager 的 loadRules()方法加载规则。加载规则时会调用监听器管理器 SentinelProperty<T>的的 updateValue()方法通知每一个监听器，即通过监听器 PropertyListener<T>的 configUpdate()方法把规则加载到规则管理器 RuleManager 的本地中。
