一文读懂光伏四可装置：定义、架构与核心技术要素

在分布式光伏规模化发展与新型电力系统建设加速推进的双重背景下，光伏并网的“无序性”与电网“安全性”“稳定性”的矛盾日益凸显。光伏“四可”装置——集“可观、可测、可控、可调”功能于一体的智能化设备，成为破解这一矛盾的关键支撑。它不仅实现了分布式光伏从“发电孤岛”到“电网友好”的转型，更成为衔接光伏电源与电网的核心枢纽。本文将从定义出发，解析其整体架构，并深入拆解数据采集、通信协议、控制逻辑三大核心技术要素，完整呈现光伏四可装置的技术全貌，详细了解光伏四可装置可咨询:1.3.7-5.0.0.4-6.2.0.0。

一、定义：光伏四可装置的核心内涵

光伏四可装置是基于现代传感技术、通信技术与控制技术，针对分布式光伏并网特性研发的智能化调控设备。其核心内涵围绕“四可”功能展开，形成从状态感知到精准调控的完整闭环：“可观”即实现光伏系统运行状态的全域可视化监控；“可测”指精准测量光伏出力、电能质量等关键参数并完成短期与超短期出力预测；“可控”强调对光伏出力及关联储能、负荷的主动干预能力，保障并网安全；“可调”则是在安全边界内，通过柔性调节实现光伏与电网的协同优化，最大化绿电消纳效率。

与传统光伏并网设备相比，四可装置的本质区别在于“智能化”与“协同性”——它不再是单一的发电辅助设备，而是具备数据处理、决策执行能力的“边缘智能单元”，能够主动适配电网需求，成为源网协同的核心节点。

二、整体架构：四层协同的技术体系

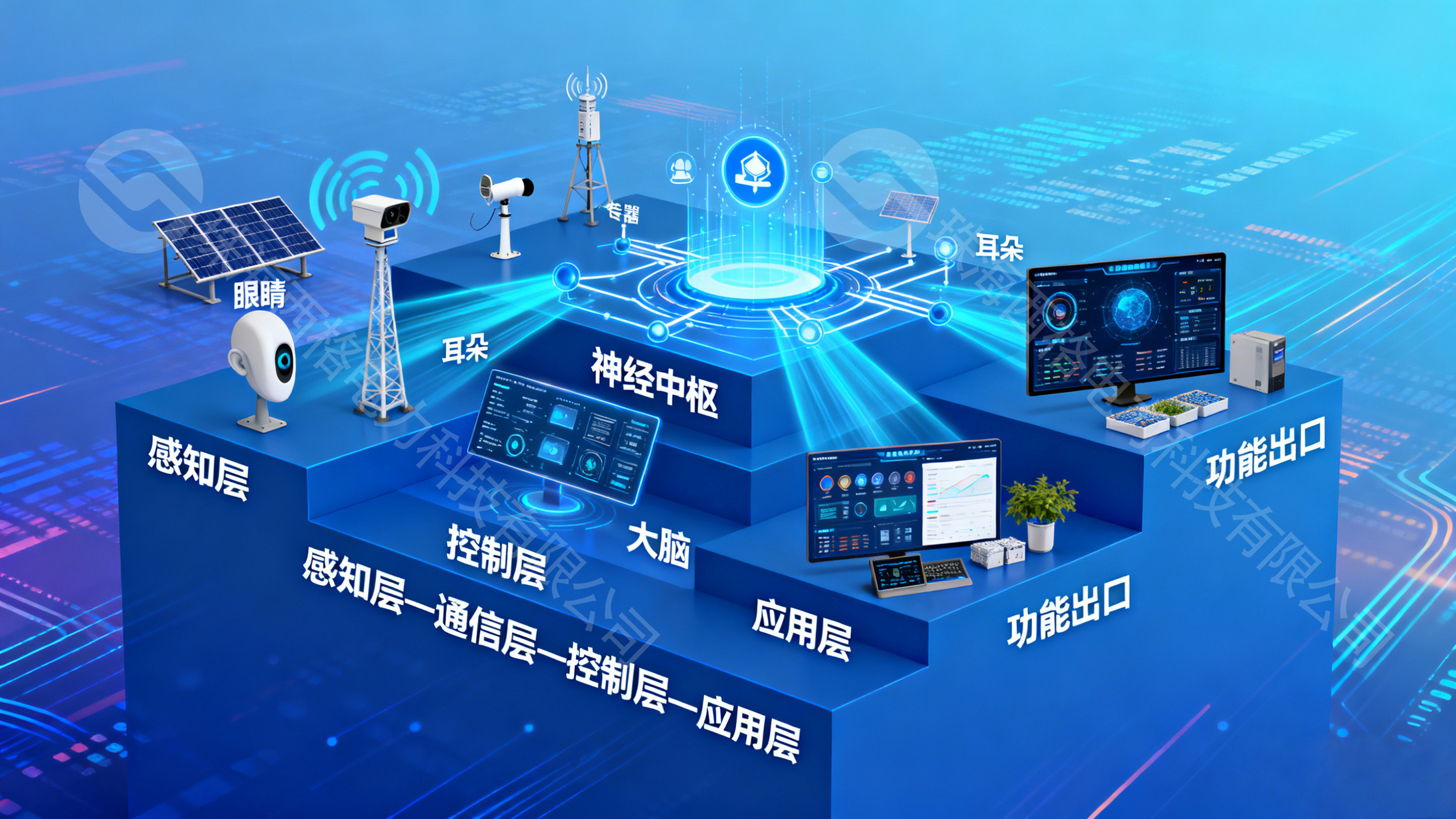

光伏四可装置的功能实现依赖于“感知层—通信层—控制层—应用层”的四层架构，各层分工明确、协同联动，共同支撑“四可”功能落地。这种分层架构既保证了技术的模块化部署，又为后续功能升级提供了灵活扩展空间。

1. 感知层是“四可”功能的“眼睛”与“耳朵”，负责采集光伏系统全维度数据，包括光伏组件运行状态、并网点电能质量、环境气象参数等，为后续处理提供原始数据支撑；

2. 通信层是“神经中枢”，承担数据传输与指令交互的任务，实现感知层与控制层、装置与电网调度平台的信息互通；

3. 控制层是“大脑”，基于采集数据与电网指令完成决策分析，生成精准调控策略；

4. 应用层则是“功能出口”，通过可视化界面、预警模块、调度接口等形式，将“四可”功能转化为实际应用价值，服务于光伏业主、电网调度及运维人员。

三、核心技术要素：三大模块的技术拆解

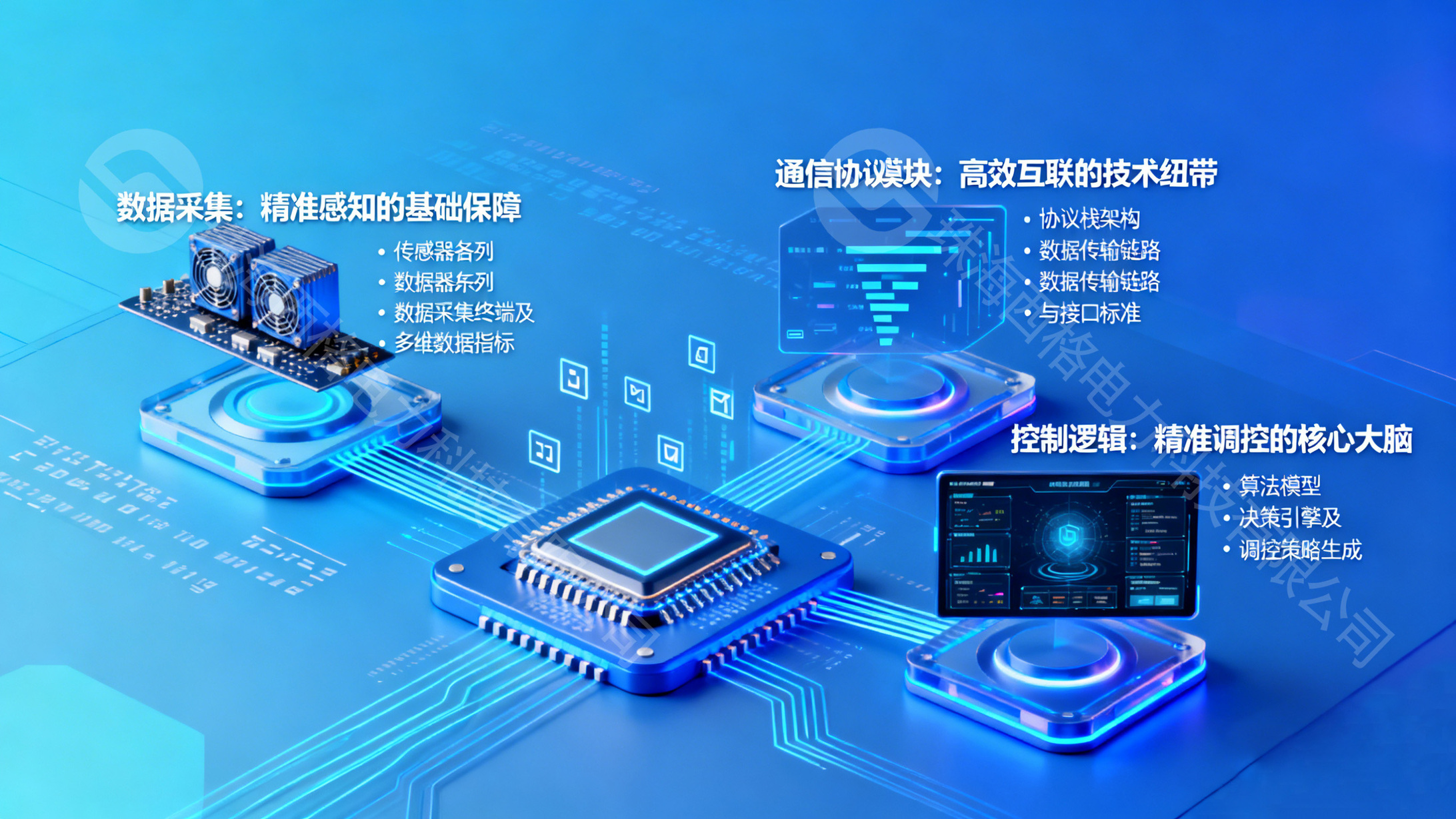

数据采集、通信协议、控制逻辑三大模块是光伏四可装置的技术核心，分别对应架构中的感知层、通信层与控制层，其技术水平直接决定了装置的“四可”能力强弱。

（一）数据采集模块：精准感知的基础保障

数据采集模块的核心目标是“全面、精准、实时”地获取光伏系统及周边环境的关键数据，为“可观、可测”提供数据支撑。其技术要点集中在采集对象界定、采集终端选型与数据预处理三个方面。

1、在采集对象上，模块采用“全要素覆盖”策略，既包括光伏核心设备数据——如光伏组件的温度、电流、电压，逆变器的转换效率、运行状态，汇流箱的电流分配情况；也涵盖并网点电能质量数据，包括电压偏差、频率波动、谐波含量、功率因数等，确保接入电网的电能符合标准；同时还需采集环境气象数据，如光照强度、环境温度、风速、云量等，为光伏出力预测提供依据。针对不同数据的特性，模块采用“差异化采集”模式：对于电压、电流等高频变化参数，采集频率可达毫秒级；对于组件温度、环境气象等缓变参数，采集频率设为分钟级，在保证数据有效性的同时降低资源消耗。

2、采集终端的选型与部署直接影响数据精度。模块通常搭载高精度智能传感器与边缘采集终端：光伏组件端部署微型电压电流传感器，误差控制在±0.5%以内；并网点配置宽频带电能质量分析仪，可精准捕捉 0-50 次谐波；环境数据则通过集成式气象站采集，光照强度测量精度达±2%。边缘采集终端具备数据本地缓存功能，可在通信中断时存储数据，避免数据丢失，待通信恢复后自动补传。

3、数据预处理是提升数据质量的关键环节。采集到的原始数据可能存在噪声、异常值（如传感器故障导致的跳变数据），模块通过“滤波—校验—补全”的流程进行处理：采用卡尔曼滤波算法过滤高频噪声，基于 3σ准则识别并剔除异常值，对于缺失数据则通过线性插值或基于历史数据的 AI 预测模型进行补全，确保输出数据的准确性与完整性。

（二）通信协议模块：高效互联的技术纽带

通信协议模块承担“数据上传”与“指令下达”的双向任务，需满足“实时性、可靠性、兼容性”三大要求——既要快速传输海量采集数据，又要保障电网调度指令的精准送达，同时还要适配不同品牌的光伏设备与电网平台。其技术核心在于协议选型、多通道冗余设计与数据安全保障。

1、协议选型采用“场景化适配”原则，根据传输对象与场景的不同选择对应协议。在装置内部（感知层与控制层之间），采用 Modbus-RTU 协议，该协议轻量化、实时性强，适用于短距离、小数据量的设备间通信，可快速传输传感器数据与本地控制指令；在装置与区域能源管理平台之间，采用 IEC 61850 协议，这是电力系统通用标准协议，具备良好的兼容性，可实现光伏数据与电网数据的标准化交互，便于电网调度中心统一管理；对于需要远程传输的海量历史数据与视频监控数据，则采用 MQTT 协议，其低带宽占用、高可靠性的特点，可降低远程通信成本。部分高端装置还支持 5G 通信协议，通过切片技术保障调控指令的毫秒级传输，满足紧急情况下的实时控制需求。

2、多通道冗余设计是提升通信可靠性的关键。模块通常集成有线（工业以太网）与无线（5G/4G/LoRa）双重通信通道，正常情况下优先使用工业以太网，传输稳定且成本低；当有线通道故障时，系统可在 50ms 内自动切换至无线通道，确保通信不中断。对于偏远地区信号较弱的场景，还可通过 LoRa 网关进行信号中继，扩大通信覆盖范围。

3、数据安全是通信环节的重中之重。模块采用“端到端加密”机制保障数据传输安全：采集数据在上传前通过 AES-256 算法加密，仅接收端持有解密密钥；电网指令则采用数字签名技术，发送端通过私钥签名，装置通过公钥验证指令合法性，防止指令被篡改或伪造。同时，模块具备接入权限管理功能，仅允许授权设备与平台接入，有效抵御非法入侵。

（三）控制逻辑模块：精准调控的核心大脑

控制逻辑模块是实现“可控、可调”的核心，其本质是基于采集数据、预测结果与电网指令，通过智能化算法生成调控策略，驱动光伏系统、储能设备及柔性负荷协同运行，平衡光伏出力与电网需求。其技术要点包括控制策略设计、AI 算法融合与多主体协同控制。

1、控制策略采用“分级控制”模式，分为本地紧急控制与远程协同控制，确保调控的及时性与科学性。本地紧急控制是第一道防线，当模块监测到并网点电压、频率超出安全范围（如电压偏差超过±7%、频率波动超过±0.5Hz）时，无需等待电网指令，立即启动本地控制逻辑：通过调节逆变器的有功功率与无功功率，平抑光伏出力波动；若波动幅度较大，则联动储能系统充放电——出力过剩时储能充电，出力不足时储能放电，实现“本地功率平衡”，控制响应时间不超过 100ms，快速消除安全隐患。

2、远程协同控制则服务于电网全局优化，模块接收电网调度中心的指令（如调峰指令、出力限额指令），结合光伏出力预测结果，生成优化调控策略。例如，在电网负荷高峰时段，指令光伏系统满发，同时引导工业园区内的柔性负荷（如空调、水泵）错峰运行；在负荷低谷时段，降低光伏出力，优先保障储能系统充电。为实现“最优调控”，模块融合多种 AI 算法：采用 LSTM 神经网络模型进行光伏出力预测，提升预测精度；通过粒子群优化算法求解多目标优化问题（如最大化光伏消纳、最小化电网调节成本），生成最优调控方案。

3、多主体协同控制是控制逻辑的延伸，模块不仅能控制光伏系统本身，还能实现“光伏-储能-负荷”的协同联动。通过接入储能管理系统与用户能源管理系统，模块可统一调度多类资源：当光伏出力过剩时，除了控制储能充电，还可指令电动汽车充电设施、工业余热回收设备等柔性负荷启动，提升就地消纳率；当光伏出力不足时，除了储能放电，还可暂停非关键负荷运行，保障核心负荷供电。这种多主体协同模式，使光伏系统从单一电源转变为“源储荷”一体化单元，大幅提升了其与电网的协同能力。

技术融合驱动光伏并网升级

光伏四可装置的技术本质，是通过数据采集模块实现“状态透明”，通过通信协议模块实现“互联畅通”，通过控制逻辑模块实现“精准调控”，三大核心模块协同作用，共同破解了分布式光伏并网的核心难题。从技术发展趋势来看，随着数字孪生、区块链等技术的融入，未来四可装置将实现更高级别的智能化——通过数字孪生模型进行全场景仿真，提前预判调控效果；利用区块链技术实现数据存证与收益共享，进一步激活分布式光伏的价值。作为衔接分布式光伏与新型电力系统的关键设备，四可装置的技术升级将持续推动光伏产业从“规模扩张”向“质量提升”转型，为能源结构转型提供坚实支撑。
