作者：王彬丞 &杨志佳 &刘家伟
针对新版本 Device-IoT 领域的更新，我们计划推出一系列的文章对这些特性进行详细的介绍，大致的文章大纲为：
基于物模型的设备管理 API 设计与实现
DMI 数据面能力设计与实现
Mapper 开发框架 Mapper-Framework 设计与实现
如何使用 Mapper 完成视频流数据处理
如何使用 Mapper 实现设备数据写入
如何从头开发一个 Mapper（以 modbus 为例）
图片在本系列的前几篇文章中，我们详细介绍了基于物模型的设备管理 API、DMI 数据面能力的增强、Mapper-Framework 开发框架的原理、使用 Mapper 进行视频流数据采集上报以及设备数据写入等核心特性，作为系列文章的最终部分，我们将展示如何从零开始开发一个 Mapper 工程，并通过该工程实现对边缘设备的管理。
定义 Device CRD
用户需要按照 KubeEdge v1beta1 版本的 Device CRD 定义，以物模型的形式构建 device-model 与 device-instance，具体的定义细节可以参考本系列的第一篇文章。
👇🏻 以下是一个具体的示例：
apiVersion: devices.kubeedge.io/v1beta1kind: DeviceModelmetadata: name: temperature-modelspec: properties: - name: temp # define device property description: The temperature collected by the sensor type: INT # date type of device property accessMode: ReadWrite protocol: modbus # protocol for device, need to be same with device instance
复制代码
首先，我们定义了一个名为 temperature-model 的 device-model，该模型用于定义一类温度传感器的共同特性。在这个示例中，temperature-model 描述了温度传感器的一个重要属性 temp。该属性表示温度传感器采集到的温度值，数据类型为 int。此外，设备的通信协议采用了 Modbus 协议，并且 temp 属性的访问方式被设置为“读写”模式。这意味着，Mapper 将会对从设备采集到的数据进行归一化或其他处理后，返回标准化的结果。
apiVersion: devices.kubeedge.io/v1beta1kind: Devicemetadata: name: temperature-instance-01 labels: model: temperature-modelspec: deviceModelRef: name: temperature-model protocol: protocolName: modbus configData: serialPort: '/dev/ttyS0' baudRate: 9600 dataBits: 8 parity: even stopBits: 1 nodeName: edge-node properties: - name: temp visitors: protocolName: modbus configData: register: HoldingRegister offset: 2 limit: 1 scale: 1 isSwap: true isRegisterSwap: true reportCycle: 10000 collectCycle: 10000 reportToCloud: true pushMethod: mqtt: address: tcp://127.0.0.1:1883 topic: temperature qos: 0 retained: false
复制代码
接下来，我们定义了一个名为 temperature-instance-01 的 device-instance，代表一个实际的 Modbus 温度传感器设备。在定义中，spec.protocol 字段需要具体说明设备的通信协议参数，在示例中使用 Modbus 协议，并为其定义了典型的通信参数，如串口、波特率等。Mapper 将根据这些参数与设备进行通信，完成数据的采集与交互。
在 spec.properties 字段中，我们定义了与设备模型中一致的 temp 属性，并进一步细化了访问方式。在 visitors 字段中，我们详细列出了 temp 属性的访问方式，包括寄存器类型、寄存器地址以及偏移量等信息。根据这些定义，Mapper 会准确地访问设备的寄存器，从而获取所需的数据。
最后，在 spec.properties.pushMethod 字段中，我们定义了设备数据的推送方式。DMI 数据面支持将设备数据推送到多种目标，包括数据库、用户应用等。具体的推送方式可以参考本系列的第二篇文章。
构建 Modbus Mapper 工程
如果开发者需要构建自定义的 Mapper 插件，可以通过 KubeEdge 的 Mapper-Framework 子仓库生成 Mapper 工程模板。接下来，开发者只需根据设备的具体信息，填充设备初始化、数据采集等功能，即可完成自定义 Mapper 插件的构建。
👇🏻 以下是相关示例：
1、生成 Mapper 工程

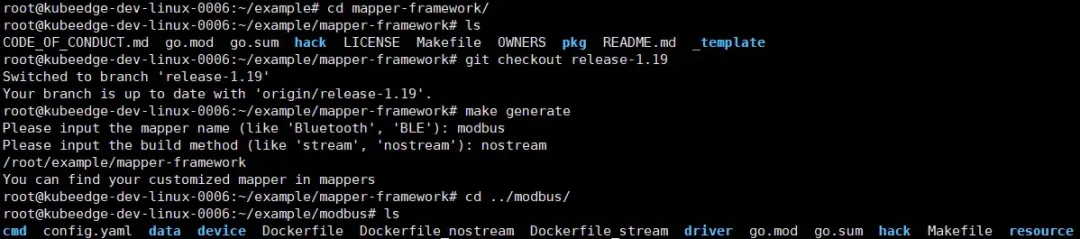

开发者首先通过 git clone 命令克隆 KubeEdge 的 Mapper-Framework 仓库[1] ，随后使用 git checkout 指令切换到稳定版本（目前支持的版本为 1.16 至 1.20）并执行 make generate 命令，输入自定义 Mapper 的名称及是否处理流数据等信息，最终生成 Mapper 工程：
图片生成的 modbus mapper 工程将会被构建到 Mapper-Framework 的同级目录，工程结构可以参考本系列的第三篇文章中提供的详细说明。
2、实现设备驱动功能
在大多数情况下，开发者需要填充 Mapper 工程中的 driver 目录下的两个文件以及 Mapper 的配置文件。
主要的工作集中在 devicetype.go 和 driver.go 文件中。在 devicetype.go 文件中，开发者需要填充设备协议的配置信息及属性访问的字段，而在 driver.go 文件中，需要实现设备初始化、数据获取等具体功能。
👇🏻 以下是相关文件的示例：
type ProtocolConfig struct { ProtocolName string `json:"protocolName"` ConfigData `json:"configData"`}
type ConfigData struct { // TODO: add your protocol config data SerialPort string `json:"serialPort"` DataBits int `json:"dataBits"` BaudRate int `json:"baudRate"` Parity string `json:"parity"` StopBits int `json:"stopBits"`}
type VisitorConfig struct { ProtocolName string `json:"protocolName"` VisitorConfigData `json:"configData"`}
type VisitorConfigData struct { // TODO: add your visitor config data DataType string `json:"dataType"` Register string `json:"register"` Offset uint16 `json:"offset"` Limit int `json:"limit"` Scale float64 `json:"scale"` IsSwap bool `json:"isSwap"` IsRegisterSwap bool `json:"isRegisterSwap"`}
复制代码
在 devicetype.go 文件中，开发者需要填充协议参数（如 ConfigData）和属性访问参数（如 VisitorConfigData）。这些定义必须与 device-instance 中的字段保持一致，以确保 Mapper 能正确解析来自 device-instance 配置文件的参数值，从而实现设备与应用之间的数据交互。
var clients *sync.Map
var clientInit sync.Once
func initMap() { clientInit.Do(func() { if clients == nil { clients = new(sync.Map) } })}
func NewClient(protocol ProtocolConfig) (*CustomizedClient, error) { client := &CustomizedClient{ ProtocolConfig: protocol, deviceMutex: sync.Mutex{}, // TODO initialize the variables you added } return client, nil}
func (c *CustomizedClient) InitDevice() error {
initMap() klog.Infoln("SerialPort : ", c.ProtocolConfig.SerialPort) v, ok := clients.Load(c.ProtocolConfig.SerialPort) if ok { c.ModbusClient = v.(modbus.Client) return nil }
handler := modbus.NewRTUClientHandler(c.ProtocolConfig.SerialPort) handler.BaudRate = c.ProtocolConfig.BaudRate handler.DataBits = c.ProtocolConfig.DataBits handler.Parity = parity(c.ProtocolConfig.Parity) handler.StopBits = c.ProtocolConfig.StopBits client := modbus.NewClient(handler) clients.Store(c.ProtocolConfig.SerialPort, &client) c.ModbusClient = client
return nil}
func (c *CustomizedClient) GetDeviceData(visitor *VisitorConfig) (interface{}, error) { c.deviceMutex.Lock() defer c.deviceMutex.Unlock()
var results []byte var err error switch visitor.Register { case "CoilRegister": results, err = c.ModbusClient.ReadCoils(visitor.Offset, uint16(visitor.Limit)) case "DiscreteInputRegister": results, err = c.ModbusClient.ReadDiscreteInputs(visitor.Offset, uint16(visitor.Limit)) case "HoldingRegister": results, err = c.ModbusClient.ReadHoldingRegisters(visitor.Offset, uint16(visitor.Limit)) case "InputRegister": results, err = c.ModbusClient.ReadInputRegisters(visitor.Offset, uint16(visitor.Limit)) default: return nil, errors.New("Bad register type") } klog.V(2).Info("Get result: ", results) return results, err}
func (c *CustomizedClient) StopDevice() error { // TODO: stop device // you can use c.ProtocolConfig err := c.ModbusClient.Close() if err != nil { return err } return nil}
复制代码
在 driver.go 文件中，开发者根据 devicetype.go 中解析得到的协议配置字段和属性访问参数，实现设备驱动的具体功能。例如，在上面的示例中，我们实现了 Modbus 设备的初始化、数据获取以及设备停止等功能。具体实现需要根据所使用设备的协议和操作需求进行定制。
除了设备驱动的实现外，开发者还需要修改 Mapper 的配置文件 config.yaml。一般来说，开发者只需填充 Mapper 的协议名字段（protocol）即可：
grpc_server: socket_path: /etc/kubeedge/modbus.sockcommon: name: Modbus-mapper version: v1.13.0 api_version: v1.0.0 protocol: modbus # TODO add your protocol name address: 127.0.0.1 edgecore_sock: /etc/kubeedge/dmi.sock
复制代码
部署自定义 Mapper 插件
完成自定义 Mapper 工程的构建后，接下来就可以进行编译并将其部署到 KubeEdge 集群中。目前，推荐使用两种部署方式：二进制部署和 Deployment 部署。
➤ 二进制部署
二进制部署适合在开发和调试阶段使用。这种方式操作简便，适合快速运行和排查错误。通过以下命令，开发者可以直接在本地编译并运行 Mapper 插件：
go run cmd/main.go --v <log level,like 3> --config-file <path to config yaml>
复制代码
在这条命令中，--v 参数用来设置日志级别，日志级别越高，输出的信息越详细；--config-file 参数则指定了 Mapper 配置文件的路径。
➤ Deployment 部署
当 Mapper 插件经过充分调试并能够稳定运行后，建议将其以容器的形式部署到 KubeEdge 集群中。通过使用 Mapper-Framework 生成的 Dockerfile，开发者可以构建 Docker 镜像并创建 Kubernetes Deployment，以便在生产环境中稳定运行。
👇🏻 以下是一个示例 Deployment 配置：
apiVersion: apps/v1kind: Deploymentmetadata: name: modbus-mapperspec: replicas: 1 selector: matchLabels: app: demo template: metadata: labels: app: demo spec: nodeName: edge-node # replace with your edge node name containers: - name: demo volumeMounts: # Required, mapper need to communicate with grpcclient and get the config - name: test-volume mountPath: /etc/kubeedge image: modbus-mapper:v1.0.0 # Replace with your mapper image name imagePullPolicy: IfNotPresent resources: limits: cpu: 300m memory: 500Mi requests: cpu: 100m memory: 100Mi command: ["/bin/sh","-c"] args: ["/kubeedge/main --config-file /kubeedge/config.yaml --v 4"] volumes: - name: test-volume hostPath: path: /etc/kubeedge type: Directory
复制代码
完成自定义 Mapper 插件的部署后，用户可以向集群创建 device-model 和 device-instance 资源，随后 Mapper 将收到通知并开始进行设备的管理，定期获取设备数据并进行推送。这样，就完成了边缘设备的云原生化管理，使设备的生命周期、数据采集、处理和推送过程都能够在云原生架构下高效、可靠地进行。
通过本系列技术文章的深入探讨，我们全面分析了 KubeEdge 在 Device-IoT 领域的创新与实践，重点涵盖了基于物模型的设备管理 API、DMI 数据面能力的增强、Mapper-Framework 的设计与实现、使用 Mapper 完成视频流数据处理、设备数据写入以及自定义 Mapper 工程开发的实际案例。这些内容充分展示了 KubeEdge 如何有效推动边缘计算与物联网技术的融合，为边缘设备的云原生化管理提供了切实可行的解决方案。
随着物联网设备的日益普及以及边缘计算需求的持续增长，KubeEdge 在设备管理和数据处理方面的独特优势将愈发突出。通过这一系列功能的实现，KubeEdge 为物联网设备的管理、数据流的处理以及边缘计算任务的执行提供了强大支持。我们期待更多开发者加入 KubeEdge 社区，共同为全球的边缘计算生态贡献力量。
相关链接：
[1] Mapper-Framework 仓库：https://github.com/kubeedge/mapper-framework
