章节内容

上节完成了如下的内容：

• Flink 批处理介绍

• Flink 单词统计 Word Count

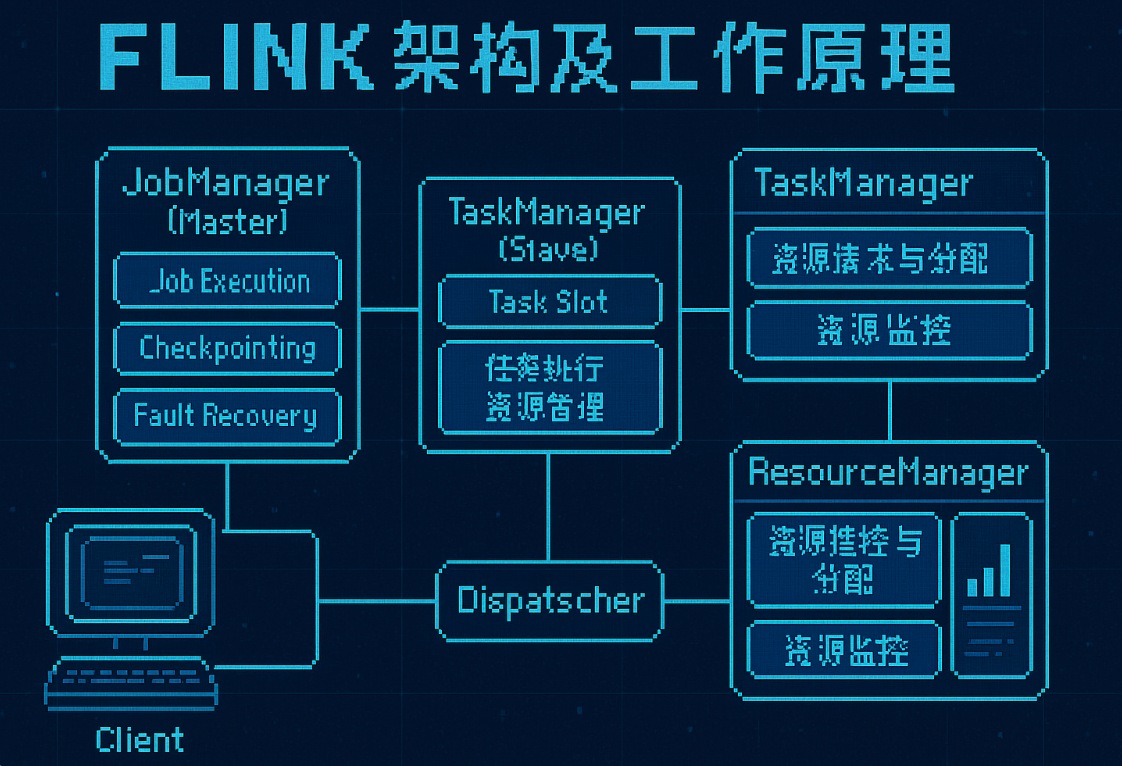

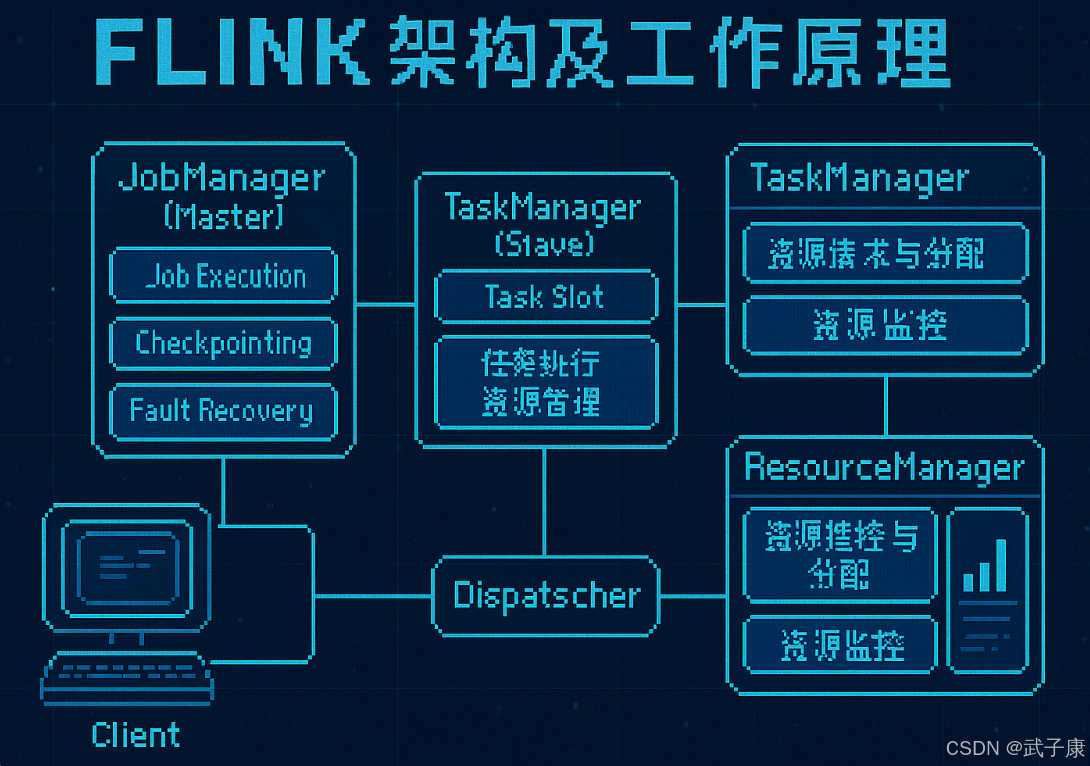

Flink 的重要角色及其工作原理

Flink 确实采用了经典的 Master/Slave 架构设计，这种架构模式在大数据处理系统中非常常见。下面详细介绍 Flink 中的核心角色及其功能：

1. JobManager（Master 节点）

JobManager 作为集群的管理者，承担着以下关键职责：

1.1 任务协调与管理

• 任务调度：负责将用户提交的任务分解为具体的 Task，并分配给各个 TaskManager 执行。例如，当用户提交一个流处理作业时，JobManager 会将其分解为 Source、Transformation 和 Sink 等操作，并映射到具体的 Task。

• 检查点协调：定期触发检查点(CheckPoint)机制，确保流处理的一致性。例如，在 Exactly-Once 语义下，JobManager 会协调所有 TaskManager 同时保存状态快照。

• 故障恢复：当 TaskManager 发生故障时，JobManager 负责从最近的检查点恢复任务状态，重新调度受影响的任务。

1.2 高可用设计

• 主备模式：在生产环境中，通常配置多个 JobManager 实例。其中:

• 一个作为 Leader：负责处理所有客户端请求和任务管理

• 其他作为 Standby：保持与 Leader 同步，当 Leader 失效时通过选举机制接管

• 选举机制：通常基于 ZooKeeper 实现 Leader 选举，确保单点故障时能快速恢复

1.3 应用接收

JobManager 支持两种主要的应用提交方式：

• Jar 包方式：用户将完整的 Flink 应用打包成 Jar 文件提交

• JobGraph 方式：用户直接提交已构建好的任务拓扑图(JobGraph)

例如，通过命令行提交时可以使用：

./bin/flink run -c com.example.MyJob /path/to/myjob.jar

2. TaskManager（Slave 节点）

TaskManager 是实际执行任务的 Worker 节点：

• 每个 TaskManager 包含一定数量的 Task Slot，用于执行具体的 Task

• 负责数据缓冲、网络传输等底层操作

• 向 JobManager 定期发送心跳，汇报状态和资源使用情况

3. 交互流程示例

一个典型的作业执行流程如下：

1. 客户端提交作业到 JobManager

2. JobManager 解析作业，生成执行计划

3. JobManager 向 ResourceManager 申请资源

4. TaskManager 注册到 JobManager 并提供可用 Slot

5. JobManager 将 Task 部署到 TaskManager 的 Slot 中

6. TaskManager 开始执行任务并定期向 JobManager 汇报状态

这种架构设计使 Flink 能够高效地处理大规模数据流，同时保证系统的可靠性和容错能力。

TaskManager（Slave）

也称为 Worker

• 主要职责是从 JobManager 处接收任务，并部署和启动任务，接收上游的数据处理

• TaskManager 是在 JVM 中的一个或者多个线程中执行任务的工作节点

• TaskManager 是在 JVM 中的一个或多个线程中执行任务的工作节点

• TaskManager 在启动的时候会向 ResourceManager 注册自己的资源信息（Slot 数量相等）

角色与功能

• 任务执行：TaskManager 是 Flink 集群中执行分布式数据处理任务的核心组件。它接收 JobManager 分发的任务，执行具体的计算，并将结果返回给 JobManager 或下一个处理节点。

• 资源管理：TaskManager 管理分配给它的计算资源（如 CPU、内存）。Flink 中，每个 TaskManager 都有一个或多个 Slot，每个 Slot 可以执行一个并行子任务（Subtask）。Slot 是 Flink 任务资源调度的基本单元。

• 数据交换与缓存：TaskManager 负责不同任务之间的数据交换，如 Shuffle 操作，并且会对数据进行缓存以提高计算效率。

启动与运行

• 注册到 JobManager：TaskManager 启动时，会向 JobManager 注册自己，报告自身的可用资源信息（如可用内存和 Slot 数量）。JobManager 通过这些信息进行任务的调度和资源分配。

• 执行任务：当 JobManager 将任务分配给 TaskManager 后，TaskManager 会启动相应的 Task，并持续监控它的执行状态。任务完成后，TaskManager 将结果汇报给 JobManager。

• 故障处理：TaskManager 具备一定的故障恢复能力。如果在任务执行过程中发生故障，TaskManager 会向 JobManager 报告，JobManager 根据需要重新分配任务。

通信机制

• 网络通信：TaskManager 通过网络与其他 TaskManager 和 JobManager 进行通信，交换中间结果数据。Flink 提供高效的网络堆栈来支持低延迟和高吞吐量的分布式数据流处理。

• RPC 与心跳机制：TaskManager 和 JobManager 之间通过 RPC（远程过程调用）进行交互，并通过心跳机制确保 TaskManager 的健康状态。如果 JobManager 在一段时间内没有收到 TaskManager 的心跳，则可能认为该 TaskManager 已不可用，并触发故障恢复流程。

监控与日志

• 监控：Flink 提供了多种监控 TaskManager 运行状态的方式，如 Web 界面、日志文件和指标（Metrics）系统。管理员可以通过这些工具监控每个 TaskManager 的资源使用情况、任务执行进度和性能瓶颈。

• 日志：TaskManager 会记录日志文件，详细描述任务执行情况和出现的错误。这些日志对排查问题和调优系统非常重要。

ResourceManager

针对不同的环境和资源提供者，如（YRAN、Kubernetes、独立部署），Flink 提供了不同的 ResourceManager。它的作用是负责管理 Flink 的处理资源单元（Slot）

角色与功能

• 资源管理：ResourceManager 负责管理整个集群的计算资源，包括 CPU、内存、和网络资源。它接收来自 JobManager 的资源请求，并调度和分配这些资源，以启动必要数量的 TaskManager 实例。

• 资源请求与分配：当 Flink 应用程序启动时，JobManager 会向 ResourceManager 请求所需的资源，ResourceManager 根据集群的资源状况来分配或启动 TaskManager 实例，以满足这些需求。

• 资源回收：在任务完成后，ResourceManager 负责回收和释放这些资源，使它们可以被其他任务再次利用。

与 JobManager 的协作

• 资源调度：JobManager 会根据作业的并行度和资源需求生成任务计划，并将这些需求发送给 ResourceManager。ResourceManager 负责根据集群的资源情况来决定如何分配这些资源。

• 启动 TaskManager：如果当前集群中可用的 TaskManager 无法满足 JobManager 的需求，ResourceManager 会启动新的 TaskManager 实例来处理任务。这通常通过集成的资源管理平台（如 Yarn、Kubernetes 或 Mesos）来完成。

资源监控

• 资源使用情况监控：ResourceManager 监控整个集群的资源使用情况，包括 CPU、内存、和网络带宽的利用率。这些监控数据可以帮助管理员优化资源分配和调度策略。

• 日志和指标：ResourceManager 生成详细的日志文件，记录资源请求、分配、回收等操作。此外，Flink 还提供了多种监控工具，可以实时查看 ResourceManager 的运行状态和资源使用情况。

Dispatcher

它的作用是提供一个 REST 接口来让我们提交需要执行的应用。一旦一个应用提交执行，Dispatcher 会启动一个 JobManager，并将应用转交给它。Dispatcher 还会启动一个 WebUI 来提供有关作业作业执行信息注意：某些应用的提交执行的方式，有可能用不到 Dispatcher

角色与功能

• 作业提交与调度：Dispatcher 负责接收来自客户端的作业提交请求。每当一个作业被提交时，Dispatcher 会启动一个新的 JobManager 实例来管理这个作业的执行。这种设计确保了作业之间的隔离，防止一个作业的失败影响到其他作业。

• 多作业管理：Dispatcher 可以同时管理多个作业。每个作业都有独立的 JobManager 实例，Dispatcher 负责监控这些作业的状态，并在作业完成或失败后回收资源。

• REST 接口：Dispatcher 提供一个 RESTful 接口，允许用户通过 HTTP 请求提交、查询和管理作业。这使得 Flink 可以与其他系统更容易地集成，并简化了自动化作业调度的实现。

与 JobManager 的关系

• 独立 JobManager：在 Dispatcher 负责的架构下，每个提交的作业都会启动一个独立的 JobManager 实例。这样做的好处是每个作业都是隔离运行的，这提升了集群的稳定性和健壮性。

• 任务调度：Dispatcher 在收到作业提交请求后，首先决定如何分配资源并启动相应的 JobManager，然后由这个 JobManager 来管理和调度 TaskManager 上的具体任务执行。

架构与组件交互

• 资源管理交互：Dispatcher 并不直接管理集群的资源，而是依赖于 ResourceManager 来提供和调度所需的资源。在作业提交时，Dispatcher 向 ResourceManager 请求启动 JobManager 和 TaskManager 实例。

• 与客户端交互：Dispatcher 是客户端提交作业的入口点。客户端通过 REST API 与 Dispatcher 通信，提交作业、取消作业或查询作业状态。Dispatcher 负责将这些请求分发到对应的 JobManager。

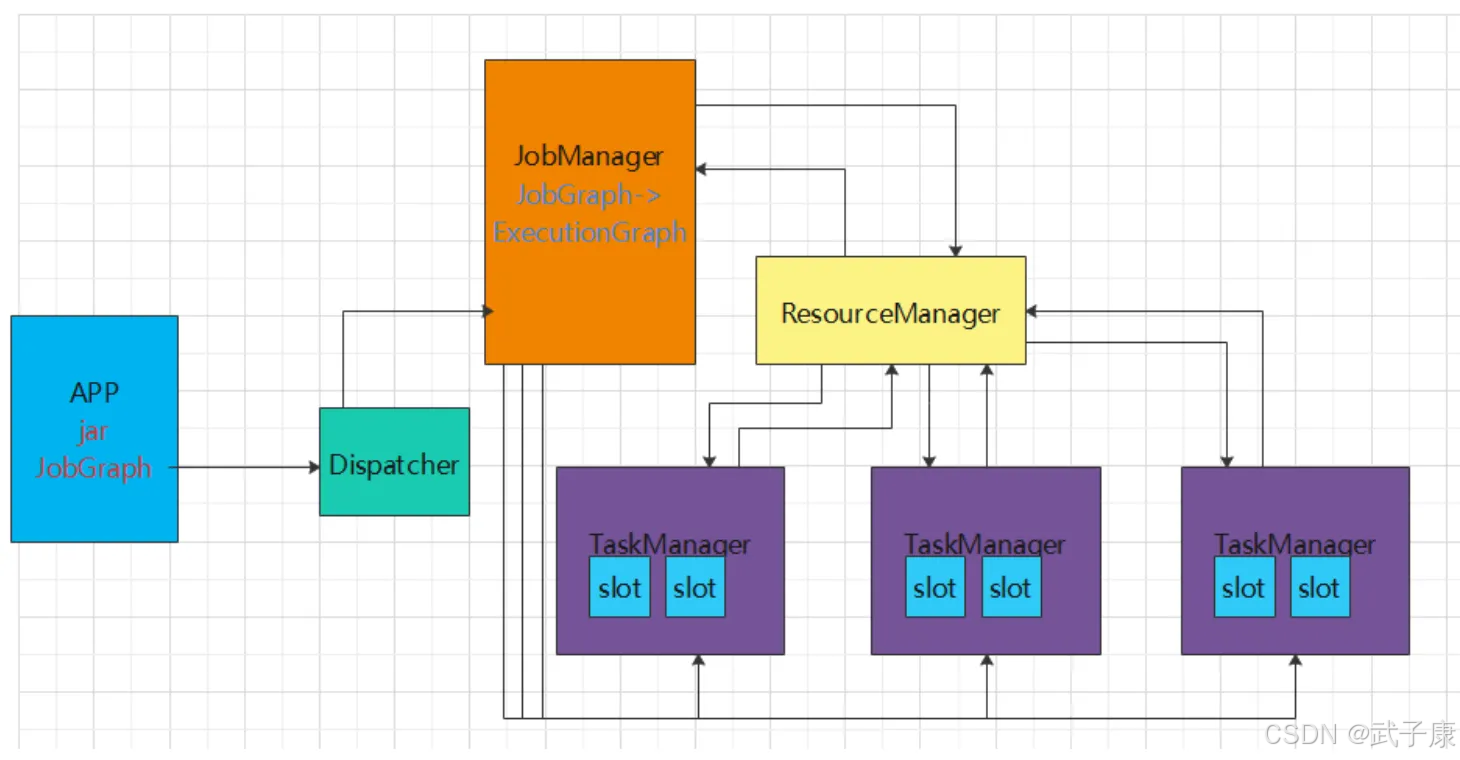

各个组件之间关系

Flink 运行架构

Flink 程序结构

Flink 程序的基本构建块是流和转换（请注意，Flink 和 DataSet API 中使用的 Dataset 也是内部流）。从概念上讲，流是（可能永远无止境的）数据记录流，而转换是将一个或者多个流输入，并产生一个或多个输出流。

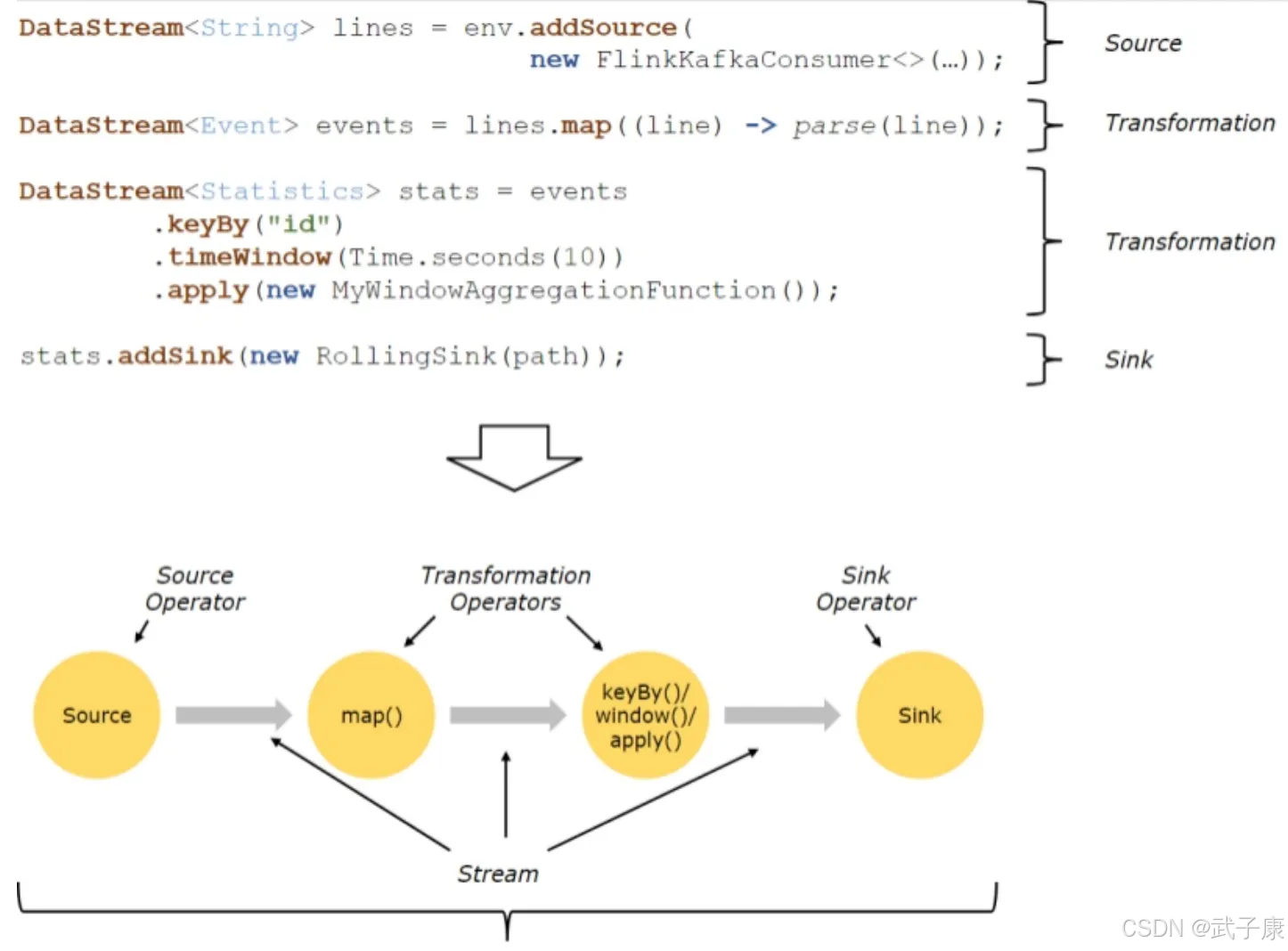

上图表述了 Flink 的应用程序结构，有 Source（源头）、Transformation（转换）、Sink（接收器）三个重要的组成部分。

Source

数据源，定义 Flink 从哪里加载数据，Flink 在流处理和批处理上的 Source 大概有 4 类：

• 基于本地集合的 Source

• 基于文件的 Source

• 基于网络套接字的 Source

• 自定义的 Source（Apache Kafka、RabbitMQ 等）

Transformation

数据转换的各种操作，也称为算子，有 Map、FlatMap、Filter、KeyBy、Reduce、Window 等，可以将数据转换计算成你想要的数据。

Sink

接收器，Flink 将转换计算后的数据发送的地点，定义了结果数据的输出方向，Flink 常见的 Sink 大概有这么几类：

• 写入文件

• 打印出来

• 写入 Socket

• 自定义 Sink（Apache Kafka、RabbitMQ、MySQL、Elasticsearch、HDFS 等）

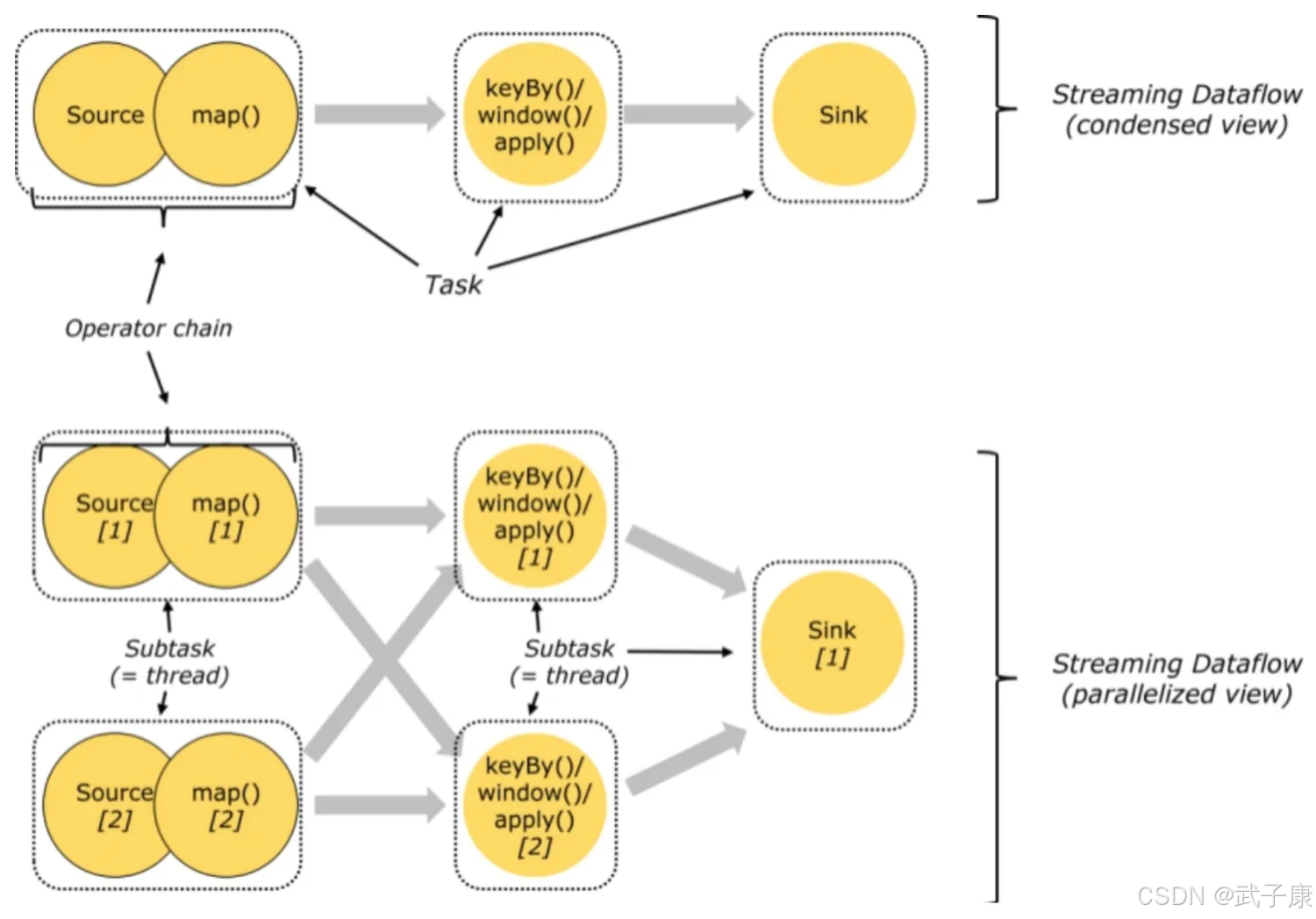

Task 和 SubTask

• Task 是一个阶段多个功能相同的 SubTask 集合，类似于 Spark 中的 TaskSet

• SubTask（子任务）是 Flink 中任务最小的执行单元，是一个 Java 类的实例，这个 Java 类中有属性和方法，完成具体的计算逻辑。比如执行一个操作 map，分布式场景下会有多个线程中同时执行，每个线程中执行的都叫一个 SubTask。

OperatorChain

Flink 的所有操作都叫做 Operator，客户端在提交任务的时候会对 Operator 进行优化操作，能进行合并的 Operator 会被合并为一个 Operator，合并后的 Operator 成为 OperatorChain，实际上就是一个执行链，每个执行链会在 TaskManager 上一个独立的线程中执行。

Flink 中的数据传输

在运行过程中，应用中的任务会持续进行数据交换。为了有效利用网络资源和提高吞吐量，Flink 在处理任务的数据传输过程中，采用了缓冲机制。

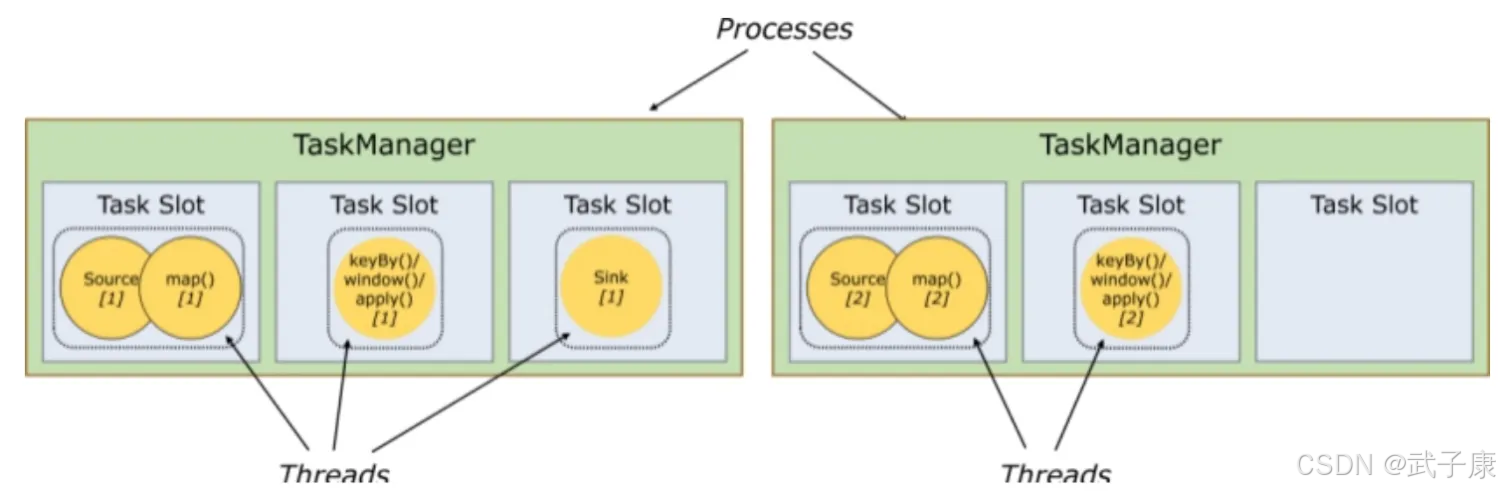

任务槽和槽共享

任务槽也叫做 Task-Slot，槽共享也叫 Slot-Sharing

每个 TaskManager 是一个 JVM 的进程，可以在不同的线程中执行一个或多个子任务。为了控制一个 Worker 能接收多少个 Task，Worker 通过 TaskSlot 来进行控制（一个 Worker 至少有一个 TaskSlot）

任务槽

每个 TaskSlot 表示 TaskManager 拥有资源的一个固定大小的子级，一般来说：我们分配的槽的个数都是 CPU 的核数相等，比如 6 核，那就分配 6 个槽。Flink 将进程的内存进行了划分到多个 Slot 中，假设一个 TaskManager 机器有 3 个 Slot，那么每个 Slot 占 1/3 的内存（平均分配）。

内存被划分到不同的 Slot 之后可以得到的好处如下：

• TaskManager 最多能同时并发执行的任务是可以控制的，那就是 3 个，因为不能超过 Slot 的数量。

• Slot 有独占的内存空间，这样在一个 TaskManager 中可以运行多个不同的作业，作业之间不受影响。

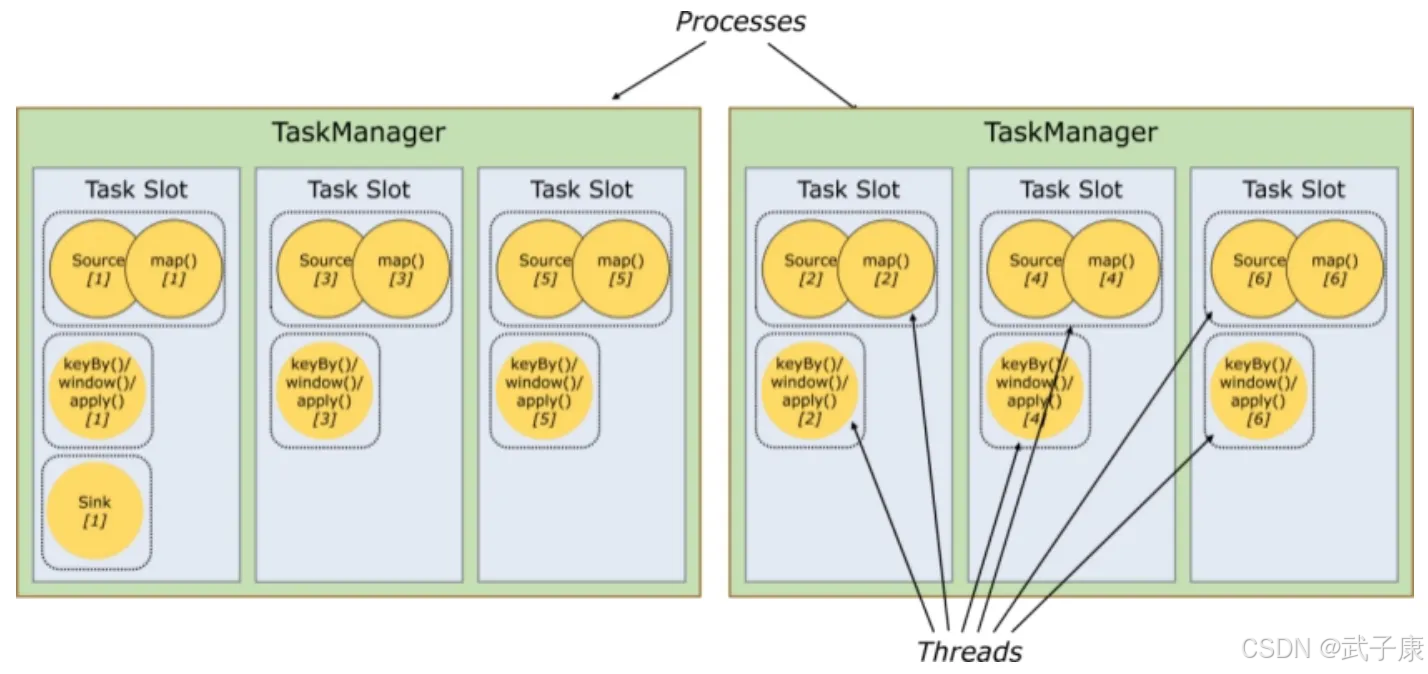

槽共享

默认情况下，Flink 允许子任务 subtask（map[1] map[2] keyby[1] keyby[2]）共享插槽，即使他们是不同的任务的子任务，只要他们来自同一个作业。结果是一个槽可以保存作业的整个管道。
