绿电（光伏、风电、生物质能等可再生能源电力）直连负荷侧（工业企业、园区、数据中心等）成为破解绿电消纳瓶颈、降低碳排放的关键模式。绿电直连系统需实现 “发电 - 传输 - 用电” 全链路的动态协同，而感知层作为系统的 “神经末梢”，承担着绿电发电状态、传输参数、负荷需求等核心数据的实时采集与状态监测功能 —— 其技术成熟度直接决定了绿电直连的调度效率、供电稳定性与经济性。

当前，绿电直连场景中存在发电侧波动性、传输侧干扰、负荷侧需求多变等问题，对感知层的 “设备可靠性” 与 “数据精度” 提出了严苛要求，因此构建科学的智能设备选型标准与数据采集精度保障方案，西格电力提供绿电直连管理系统服务，咨询服务:1.3.7-5.0.0.4-6.2.0.0，成为绿电直连系统落地的核心前提。

一、绿电直连感知层技术的定位与核心需求

（一）感知层的技术定位

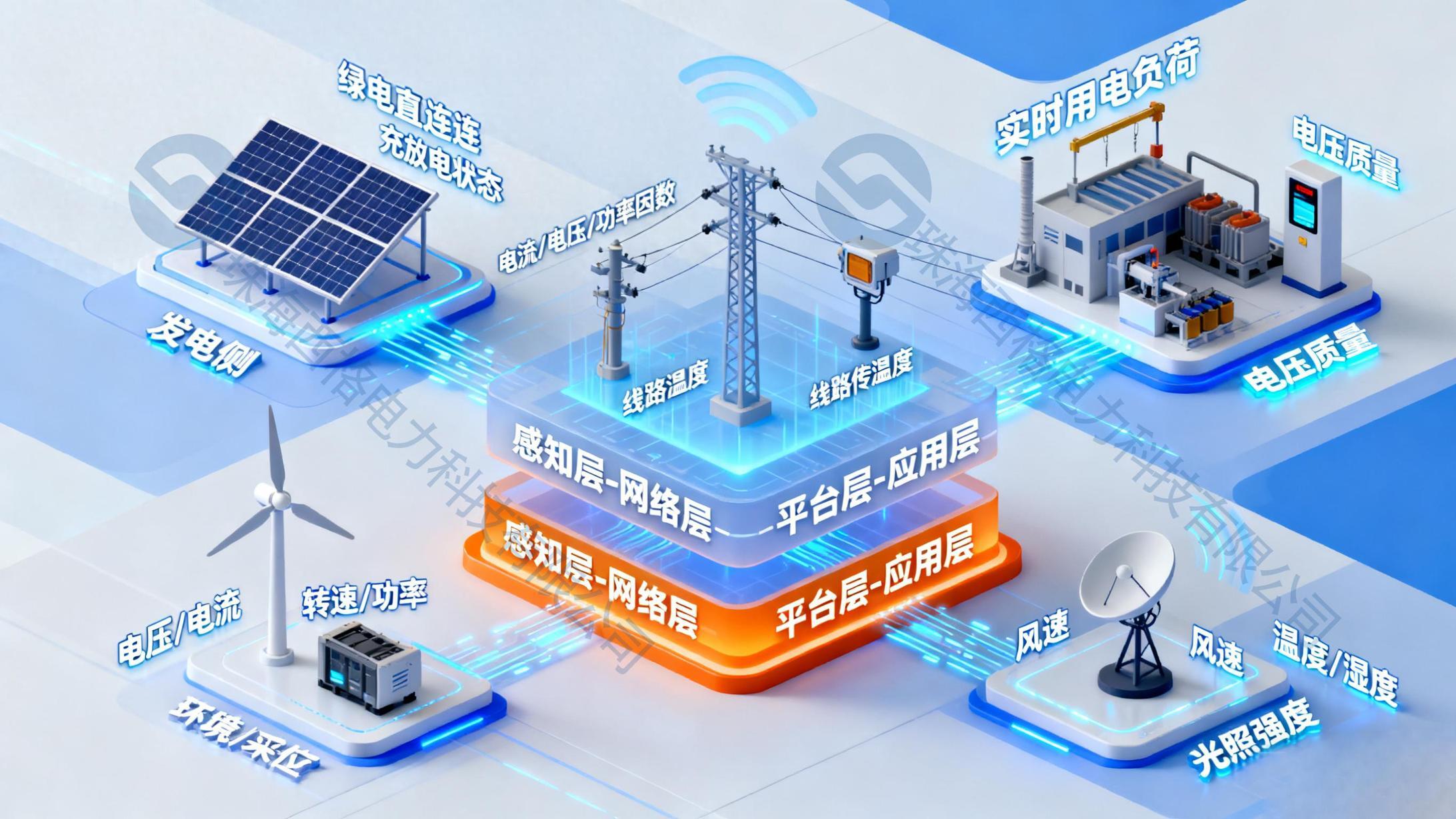

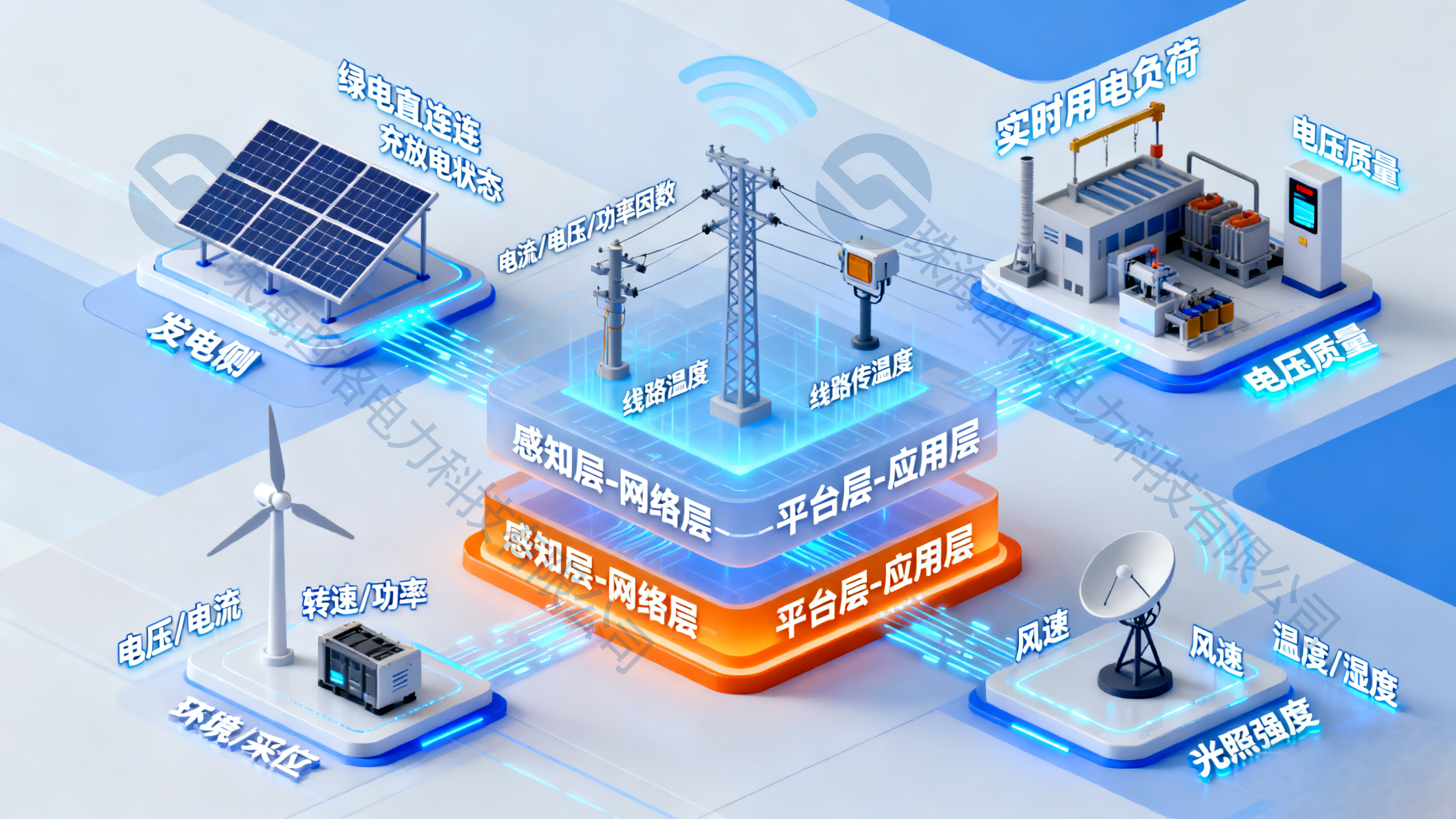

绿电直连系统分为 “感知层 - 网络层 - 平台层 - 应用层” 四层架构，其中感知层位于最前端，主要功能包括：

1. 发电侧数据采集：实时获取光伏组件输出电压 / 电流、风机转速 / 功率、储能系统充放电状态等参数；

2. 传输侧状态监测：采集绿电直连线路的电流、电压、功率因数、线路温度等传输参数；

3. 负荷侧需求感知：监测用户侧实时用电负荷、电压质量（如谐波、电压暂降）、用电时段分布等数据；

4. 环境参数辅助采集：获取光照强度、风速、温度、湿度等环境数据，为绿电发电预测与调度提供支撑。

（二）感知层的核心技术需求

结合绿电直连的场景特性，感知层需满足三大核心需求：

1、实时性：绿电发电与负荷需求的动态匹配需毫秒级数据支撑（如光伏功率波动时需快速调整直连线路分配策略），要求感知设备数据采集周期≤100ms；

2、抗干扰性：绿电直连涉及高压传输线路、大功率变流器等设备，易产生电磁干扰，感知设备需具备强电磁兼容（EMC）能力；

3、兼容性与扩展性：绿电直连系统常整合多类型发电设备（如光伏 + 风电 + 储能）与多场景负荷，感知设备需兼容不同通信协议（如 Modbus、DL/T 645、MQTT），并支持后期系统扩容。

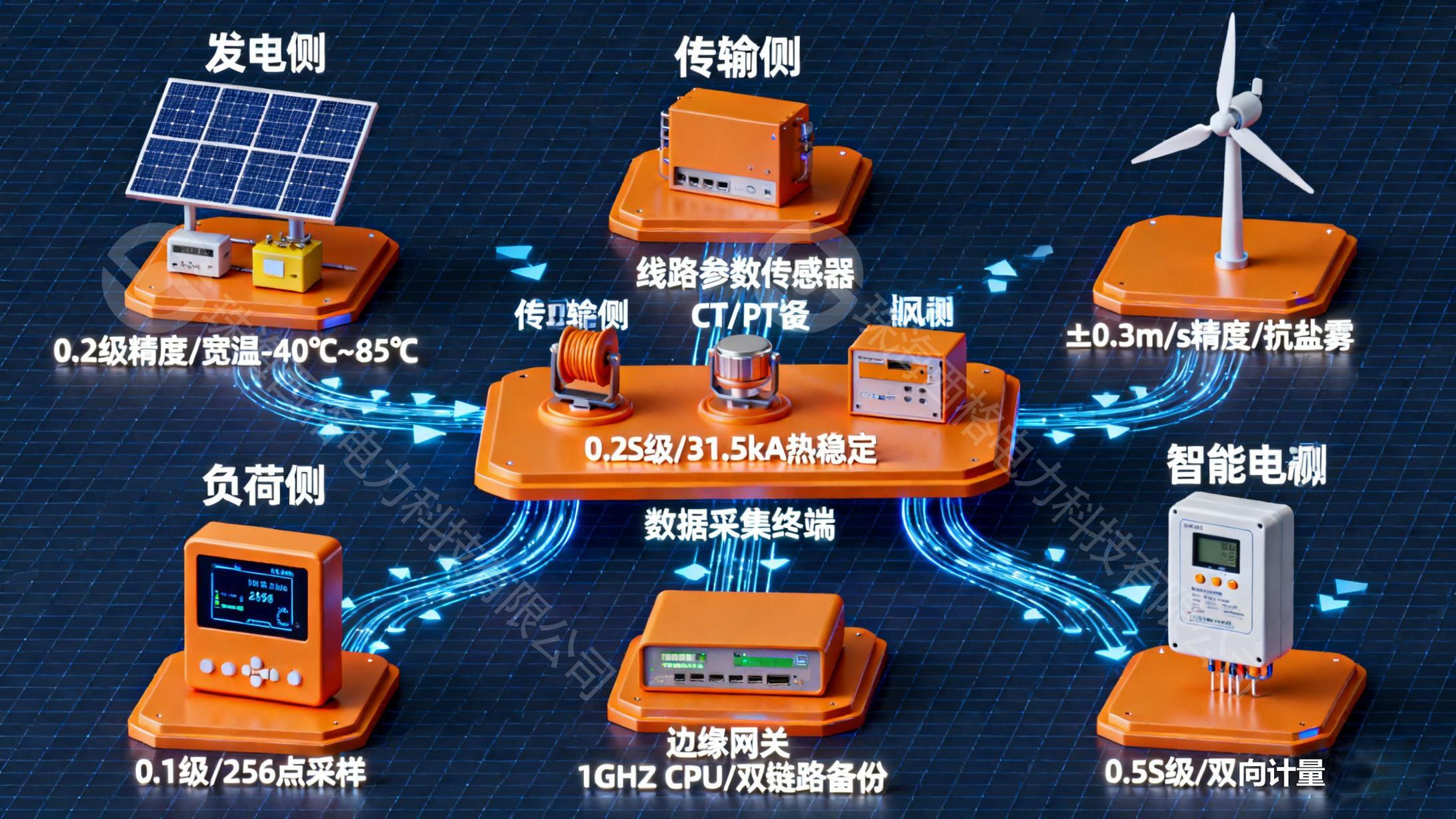

二、绿电直连感知层智能设备选型标准

（一）设备选型的核心原则

绿电直连感知层设备选型需遵循 “场景适配、性能优先、成本可控、运维便捷” 四大原则：即设备功能需匹配发电侧 / 传输侧 / 负荷侧的差异化场景，核心性能（精度、稳定性）满足系统需求，同时兼顾设备采购与后期运维成本，避免过度选型或性能不足。

（二）关键智能设备选型维度

1. 发电侧感知设备选型

l 光伏场景：

◦ 电压 / 电流传感器：优先选择 “宽量程 + 高精度” 型号，量程需覆盖光伏组件最大输出电压（如 1500V 直流）与短路电流，精度等级≥0.2 级（满足 GB/T 13850-2017《交流电量转换为模拟量或数字量的电测量变送器》要求），且具备耐高低温（-40℃~85℃）、防紫外线老化能力；

◦ 光照传感器：选择光谱响应匹配光伏组件（400~1100nm）的硅基传感器，测量范围 0~2000W/㎡，精度≤±5%，支持户外防水（IP67 及以上）。

l 风电场景：

◦ 风速 / 风向传感器：选用超声波式传感器（避免机械磨损），风速测量范围 0~60m/s，精度 ±0.3m/s，风向测量范围 0~360°，精度 ±3°，具备抗台风（最大风速≥70m/s）、防盐雾（适用于海上风电）能力；

◦ 风机主轴温度传感器：选择铠装热电偶（K 型或 PT100），测量范围 - 50℃~300℃，精度≤±0.5℃，响应时间≤1s，支持高压绝缘（绝缘电阻≥100MΩ/500V）。

2. 传输侧感知设备选型

l 线路参数传感器：

◦ 三相电流互感器（CT）：根据直连线路容量选择变比（如 500/5A、1000/5A），精度等级 0.2S 级（满足 DL/T 725-2019《电力用电流互感器》要求），额定短时热电流≥31.5kA（应对线路短路场景）；

◦ 电压互感器（PT）：选择电磁式或电容式 PT，精度等级 0.2 级，额定电压比匹配绿电直连线路电压（如 10kV、35kV），铁损≤5W（降低能耗）。

l 数据采集终端（DTU / 边缘网关）：

◦ 算力：需支持边缘计算预处理（如数据滤波、异常值剔除），CPU 主频≥1GHz，内存≥512MB；

◦ 通信接口：至少包含 2 路 RS485、1 路以太网、1 路 4G/5G 模块，支持双链路备份（如以太网 + 5G），保障数据传输不中断；

◦ 抗干扰：满足 GB/T 17626.4-2018《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》要求，适应变电站、风电场等强电磁环境。

3. 负荷侧感知设备选型

l 电能质量监测仪：需支持谐波（0~50 次）、电压暂降 / 暂升、频率偏差等参数采集，精度等级 0.1 级，数据采样率≥256 点 / 周波，满足 GB/T 19862-2005《电能质量监测设备通用要求》；

l 智能电表：选择符合 DL/T 645-2007《多功能电能表通信协议》的三相智能电表，具备双向计量功能（适应绿电余电上网场景），精度等级 0.5S 级，支持远程抄表与异常报警。

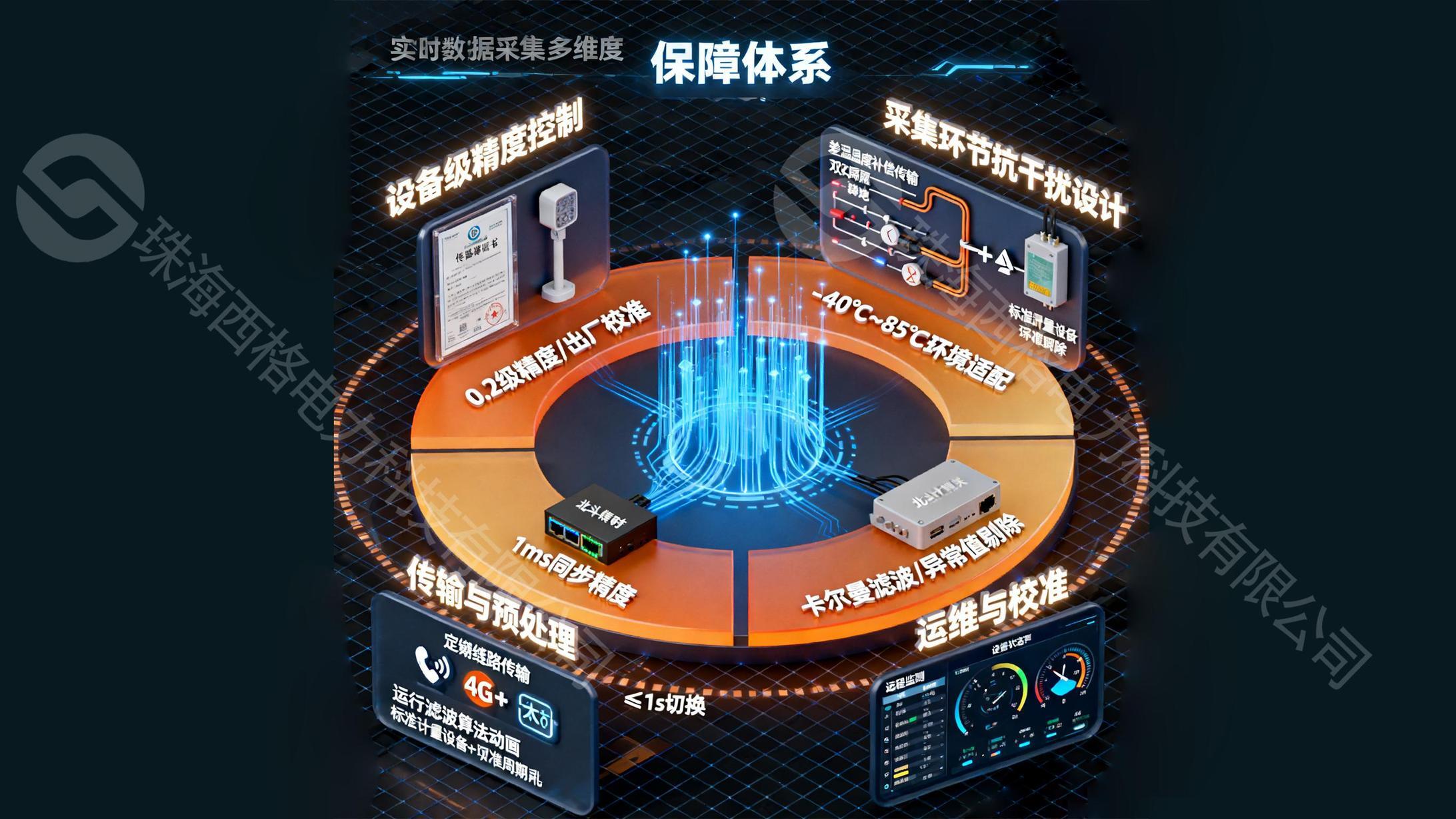

三、实时数据采集精度的多维度保障方案

（一）设备级精度控制：从源头降低误差

1. 出厂校准与选型筛查：要求感知设备出厂前通过国家级计量机构校准（如中国计量科学研究院），提供校准证书；选型时对同批次设备进行抽样检测，剔除误差超标的产品（如传感器误差超出 0.2 级范围则淘汰）；

2. 环境适配优化：针对户外场景，为传感器加装防电磁屏蔽罩（如采用不锈钢材质屏蔽电磁干扰）、温湿度补偿模块（如在光伏传感器内集成 PT100 温度补偿电路），避免环境因素导致的精度漂移。

（二）采集环节抗干扰设计：减少过程误差

1、电磁兼容（EMC）强化：数据采集终端与传感器的电路设计采用 “差分信号传输”（如 RS485 接口采用双绞屏蔽线），避免共模干扰；设备外壳接地电阻≤4Ω，减少静电与电磁辐射影响；

2、采样周期与同步控制：采用 “北斗 + GPS 双模授时” 实现全感知层设备的时间同步（同步精度≤1ms），避免因采样时间差导致的数据偏差；根据场景动态调整采样周期（如光伏午间功率波动大时，采样周期从 100ms 缩短至 50ms）。

（三）传输与预处理：保障数据完整性

1、传输链路冗余与加密：采用 “主备双链路”（如 4G 为主、LoRa 为备）传输数据，当主链路中断时，备链路自动切换，切换时间≤1s；数据传输采用 AES-128 加密算法，防止数据被篡改或丢失；

2、边缘计算预处理：在数据采集终端内置滤波算法（如卡尔曼滤波处理光伏功率波动数据、滑动平均滤波处理风电转速数据），剔除异常值（如因传感器故障导致的跳变数据），并对数据进行归一化处理（如将电流、电压数据转换为统一格式），提升上传至平台层的数据精度。

（四）运维与校准：动态保障精度

1、定期现场校准：制定季度校准计划，使用标准计量设备（如标准电流源、标准电压表）对感知设备进行现场校准，当设备误差超出允许范围（如传感器误差＞0.2 级）时，及时进行调试或更换；

2、远程状态监测：在平台层搭建感知设备健康管理模块，实时监测设备的工作电压、电流、温度等状态参数，当设备出现异常（如通信中断、误差漂移）时，自动发送报警信息，运维人员可远程排查或现场处理。

四、应用案例：某工业园区绿电直连项目

某工业园区采用 “光伏 + 风电 + 储能” 绿电直连模式，总装机容量 100MW，直供园区内 20 家工业企业。在感知层技术应用中，按照本文提出的选型标准与精度保障方案实施：

1、设备选型：光伏侧选用 0.2 级直流电压 / 电流传感器，风电侧选用超声波风速传感器（精度 ±0.3m/s），传输侧选用 0.2S 级 CT/PT，负荷侧选用 0.1 级电能质量监测仪，数据采集终端采用边缘计算网关（支持北斗授时与双链路通信）；

2、精度保障：通过 EMC 屏蔽设计、卡尔曼滤波预处理、季度校准等措施，实现数据采集精度：电压 / 电流误差≤0.2%，功率因数误差≤0.1%，数据传输中断率＜0.01%；

3、应用效果：项目投运后，绿电直供率达到 85%，通过感知层实时数据支撑，园区绿电调度响应时间缩短至 200ms，用电负荷匹配精度提升 30%，年减少碳排放约 5 万吨，实现了绿电高效利用与经济收益的双重提升。

绿电直连感知层技术是保障绿电 “发得出、传得稳、用得好” 的关键支撑。本文提出的智能设备选型标准（基于场景适配、性能优先原则，分发电侧 / 传输侧 / 负荷侧分类选型）与实时数据采集精度保障方案（设备级控制、采集抗干扰、传输预处理、运维校准多维度协同），已在实际项目中验证其可行性与有效性。未来，需持续优化感知层技术与绿电直连场景的适配性，为绿电规模化应用提供更坚实的技术基础。
