解析 vLLM 架构及源码系列：V1 调度器分析

2025-08-21
广东
本文字数：2435 字
阅读完需：约 8 分钟

调度器是 V1 架构优化的重点，新的调度器逻辑得到了进一步的简化，例如：

原 V0 架构的请求队列包括 waiting、running、swapped 三个队列，而 V1 只有 waiting 和 running 两个队列
原来的 KV Cache 是由 BlockManager 管理的，V1 重构之后的代码在 KVCacheManager
V0 架构针对 prefill、chunk_prefill、decode 等不同类型的请求，都做不同的调度代码，V1 重构之后统一只有一份调度逻辑

所以阅读 V1 代码是比较简单的理解推理的调度过程，接下来让我们先看一下 V1 架构的入口：

# vllm/v1/engine/core.py
def run_busy_loop(self):    """Core busy loop of the EngineCore."""
    # Loop until process is sent a SIGINT or SIGTERM    while True:        # 1) Poll the input queue until there is work to do.        self._process_input_queue()        # 2) Step the engine core and return the outputs.        self._process_engine_step()

复制代码

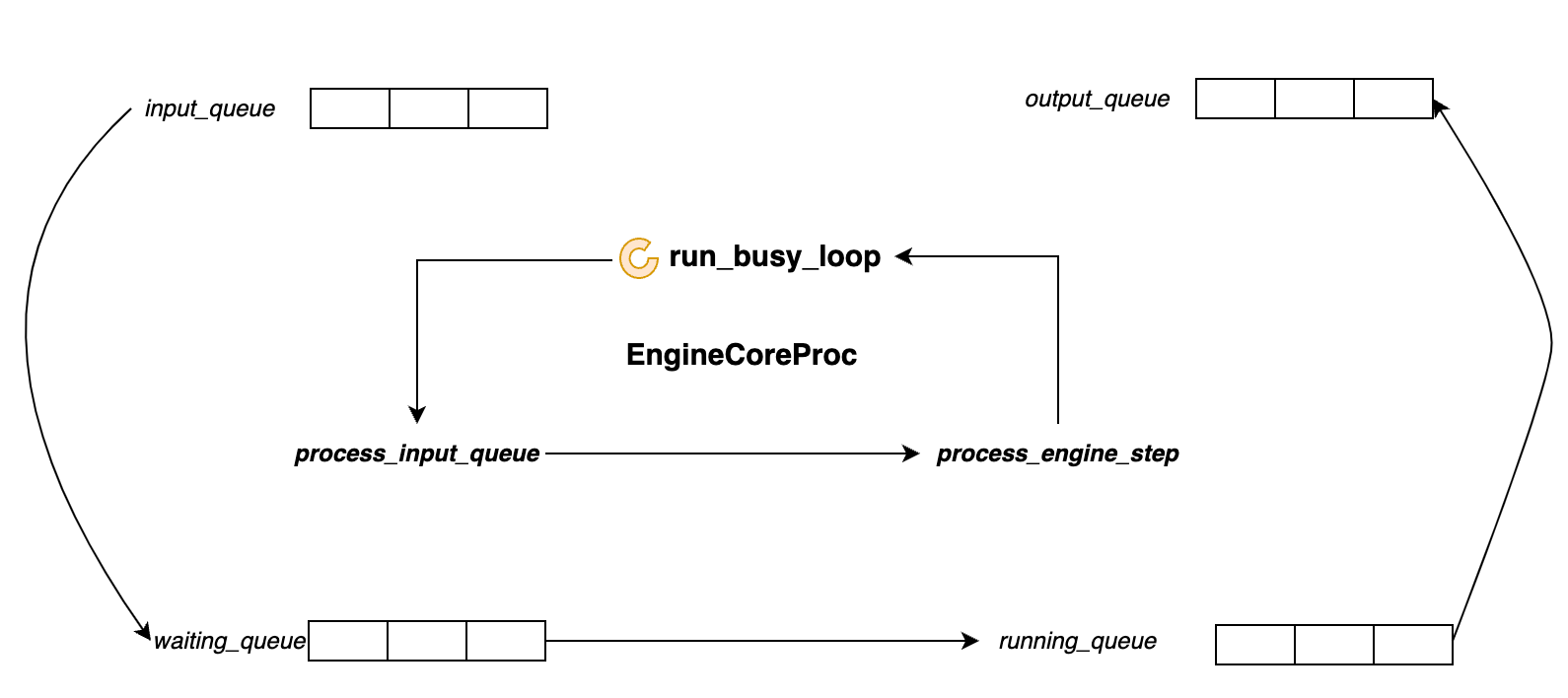

以上的 run_busy_loop 就是引擎驱动调度的起始位置了：

process_input_queue 负责接收请求，并将请求添加到 wating 队列中，调度器从 waiting 中提取请求，并将正在运行的请求追加到 running 中。请求的每一次执行完成，就会将输出部分追加到 output 队列中。


self.step_fn = (self.step if self.batch_queue is None else                        self.step_with_batch_queue)                        def _process_engine_step(self) -> bool:    """Called only when there are unfinished local requests."""
    # Step the engine core.    outputs, model_executed = self.step_fn()    # Put EngineCoreOutputs into the output queue.    for output in (outputs.items() if outputs else ()):        self.output_queue.put_nowait(output)
    return model_executed

复制代码

step_fn 有两种实现：

step: 正常的调度是从这个函数走
step_with_batch_queue：通过 PP 并行的调度，为了缓解流水线不同阶段之间的气泡时间，通过构建 batch 队列，提前准备好 batch

我们从 step 的代码进行分析，先搞清楚标准的调度逻辑是怎样运行的。

调度逻辑

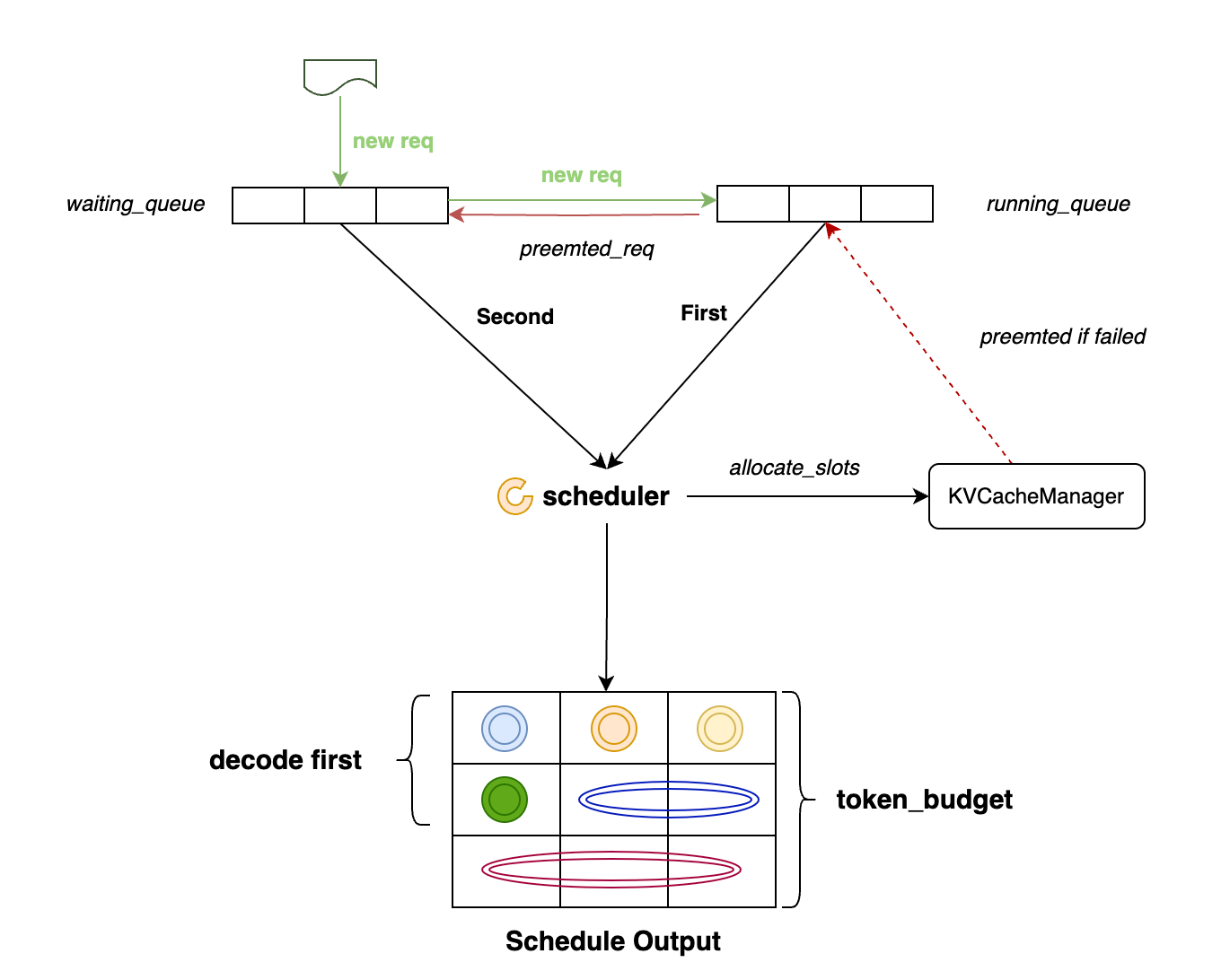

调度逻辑就好比是发车员，每一辆车就是一个 batch，发车员从 runing 和 waiting 中带走乘客 (request)，当列车装满之后，就发车。

V1 和 V0 的调度逻辑有一个很大的调整，就是从 prefill 优先改为了 decode 优先，这样是为了保障服务的连续性，让完成 prefill 阶段获得首字的请求优先处理，优化用户体验。当然高并发情况下，尾部那部分用户请求的首字延迟 TTFT 会变长。

一辆车的总位置是有限的，总共有 token_budget 个位置。所以发车员会优先发送持有 “一等票” （decode）的旅客（request），这些旅客占的位置比较少，每一个旅客只占用一个位置。只有持有一等票(decode)的旅客全部上车之后，才会发送持有二等票（prefill）的旅客。持有二等票的旅客占的位置多，一次要占多个位置(序列长度或者 chunk_size 的长度).

每个旅客都带有行李（KV Cache），行李空间是比较大的，能够放下很多行李，凡是持有一等票(running_queue)的旅客,行李都会被装到行李空间（running 队列中的请求会缓存 kv cache）.

行李位(KV Cache block)也有用完的时候，因此每一个乘客上车之前，先要申请到行李位(token 占用的 block 空间)，只有行李位够的话，才能上车。

这里有一种情况，一旦行李车(block)空间不够了，那么就要进行抢占逻辑：要让那些在拿着一等票的旅客（decode）去二等票(prefill)的队伍前面等着，他们的行李位（block 空间）也要释放出去.

抢占会一直进行，直到当前发车的乘客有足够的行李位了，才能正常发车。有一种极端情况，就是行李位太紧张了，即便所有的一等票的乘客全都被抢占了，也不够，那么这时这位乘客就不能上车，发车员直接发车。

调度逻辑分析

可以看到调度逻辑非常简单，但是他覆盖了很多的场景：

Token 量化调度

token 作为了一种配额，prefill 请求和 decode 请求的区别仅在于所需的 token 数量不一样，而 chunk_prefill 的请求和正常的 prefill 请求也没什么区别，只是将一个过长的 request 截断，分多次发车。

优先级抢占

running_queue 有两种实现，一种是基于优先级的，一种是先入先出的。那么抢占逻辑发生的时候，就会根据这两种不同的策略，进行抢占。

从这一点看，vLLM 的调度在优先级和抢占层面是极度简单的，并且只在 KVCacheManager 无法分配 block 空间的时候才会出现，其他的正常工况下，不会发生优先级相关的业务逻辑。

step 的调度和执行逻辑是同步的

这一点我在看代码的时候，本以为从调度的层面，提前调度好 batch，节省 CPU 的计算时间，那么 model.executor 这个应该是异步执行的，但是看代码发现并不是：

scheduler_output = self.scheduler.schedule()model_output = self.execute_model_with_error_logging(    self.model_executor.execute_model,  # type: ignore    scheduler_output)engine_core_outputs = self.scheduler.update_from_output(    scheduler_output, model_output)  # type: ignore

复制代码

如果是 step_with_batch_queue 的话，执行的环节就是异步执行的,但是要在启动流水线并行的情况下。主要作用似乎也不是为了单一的优化单次调度的 CPU 时间，而是在多个阶段之间减少气泡时间。

if not self.batch_queue.full():    scheduler_output = self.scheduler.schedule()    if scheduler_output.total_num_scheduled_tokens > 0:        future = self.model_executor.execute_model(scheduler_output)        self.batch_queue.put_nowait(            (future, scheduler_output))  # type: ignore

复制代码
