【STM32】串口通信出现乱码(使用官方标准库)

Author:AXYZdong

自动化专业 工科男

有一点思考,有一点想法,有一点理性!

定个小小目标,努力成为习惯!在最美的年华遇见更好的自己!

更多精彩文章前往:👉 个人主页



- 开发板:stm32f407VET6

- 开发环境:keil5 MDK


  • 为了使文章的内容完整,增加了一下原因的叙述,没有兴趣的话可以直接跳转到 问题解决

  • 问题产生

最近学习了一下 32 的串口通信,串口配置还是很简单的,不过后面串口调试助手上面出现的乱码。很让人头疼。


当然第一时间去百度寻求解决办法。


百度搜索总结:


- 在程序不出现问题的情况下,一定是外部晶振设置的问题。但是也要排查下面 👇 两个问题

先排查这两个问题

1.USB 转串口的问题

  • 解决方法: USB 转串口坏了的话,换一个好的就没事了。(ps:这个出现的概率比较小)

2.波特率不同步的问题

  • 出现乱码,首先检查一下,串口助手的波特率是不是和程序设置的是一样的,如果一样的话出现乱码,参考下面的解决方法。


  • 外部晶振对串口的影响

stm32 的串口使用的是外部高速时钟的时钟源


串口外设是挂在 APB 总线上的,一般用于低速外设,它是 AHB 总线时钟分频所得。

这样设计分频是为了降低低速外设的开关损耗。


然而AHB总线的时钟又源自于高速时钟源。高速时钟源可以是高速内部时钟、高速外部时钟、高速内部或外部时钟 PLL 倍频所得。


所以最终串口的波特率受高速时钟的影响。



  • 问题解决


首先找到自己板子上外部晶振,并确定它的大小。

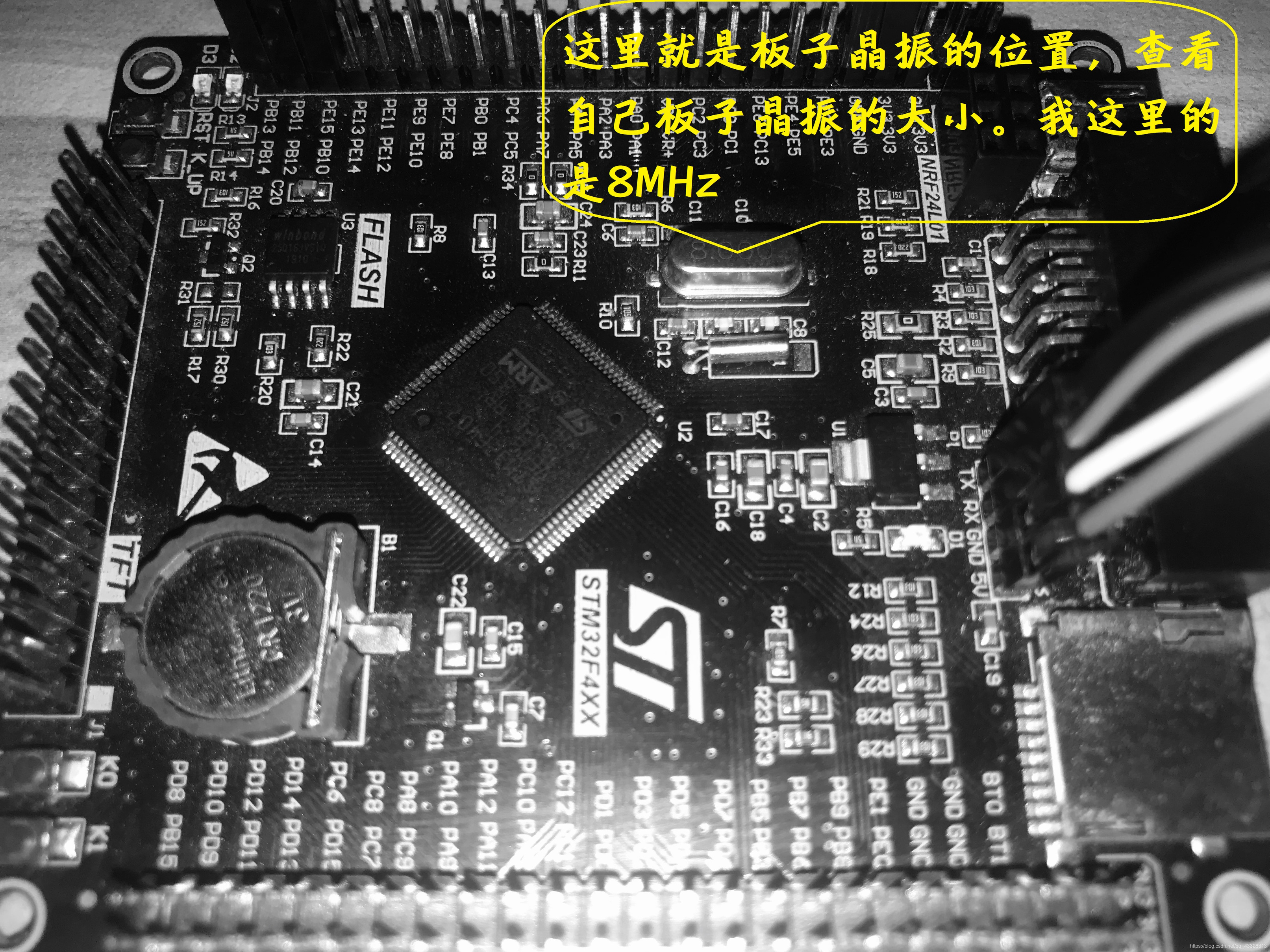

▲ 博主板子上晶振是8Mhz


在官方标准库中,外部时钟频率配置默认 25MHz 的晶振。


而我们需要将外部时钟频率配置成适合自己板子的


找到 stm32f4xx.h ,在 .h 文件 120 行左右的地方,默认是这样的:


/** * @brief In the following line adjust the value of External High Speed oscillator (HSE)   used in your application       Tip: To avoid modifying this file each time you need to use different HSE, you        can define the HSE value in your toolchain compiler preprocessor.  */    #if !defined  (HSE_VALUE)   #define HSE_VALUE    ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */  #endif /* HSE_VALUE */
复制代码

▲ 默认 25Mhz


下面只需定义一下自己开发板的外部时钟源频率即可:(加个宏定义


/** * @brief In the following line adjust the value of External High Speed oscillator (HSE)   used in your application       Tip: To avoid modifying this file each time you need to use different HSE, you        can define the HSE value in your toolchain compiler preprocessor.  */    	#define HSE_VALUE   ((uint32_t)8000000)    // 定义自己开发版上的外部时钟源频率#if !defined  (HSE_VALUE)   #define HSE_VALUE    ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */  #endif /* HSE_VALUE */
复制代码


附:如果串口助手没有收到任何东西,请检查连接 TXRX 端子的杜邦线是否松动。

总结

  • 对于 stm32 的 F1 和 F4 等系列,如果出现串口通信出现乱码的问题,都可以尝试使用上述方法解决。

  • 自己开发板上的外部晶振要了解,如果某一总线的时钟来源于外部时钟源,自己使用的外设恰好挂靠在该总线上,利用官方标准库,一定要将 stm32f4xx.h 文件中相关配置加以修改。
