鸿蒙 Next 数据量环形图标 Gauge 介绍

2025-06-25
北京
本文字数：3159 字
阅读完需：约 10 分钟

当我们需要环形展示数据进度，但是又不想使用一个完整的圆环时，Progress 组件就不能满足我们的需求，例如汽车的速度表盘，这时我们就需要用引入 Gauge 组件，他可以满足环形进度展示的同时，设置起始角度，达到不封闭环形的数据展示。

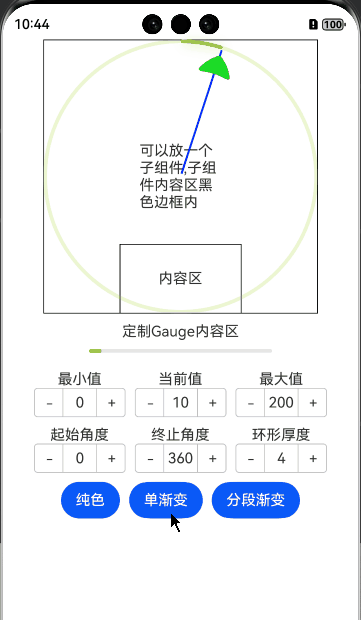

看一下简单的实现效果：

使用介绍：

1.Gauge 使用时必须设置 Gauge(options:{value: number, min?: number, max?: number})，其中，最小值默认 0，最大值默认 100

2.Gauge 支持包含一个子组件，子组件的内容区为圆环外圆相切的矩形，如同大正方形区域，可以绘制表盘刻度，指针实现汽车表盘功能。

3.可以通过设置 startAngle、endAngle，改变初始值角度

4.description 设置内容区，如同小矩形区域，可以根据需求填充内容

5.背景色分段渐变环最大显示段数为 9 段

源码：

@Entry@ComponentV2struct GaugeTest {  @Local value: number = 10 //当前数据值  @Local min: number = 0 //当前数据段最小值  @Local max: number = 200 //当前数据段最大值  @Local startAngle: number = 0 //起始角度位置  @Local endAngle: number = 360 //终止角度位置  @Local strokeWidth: number = 4 //环形厚度  @Local colors: ResourceColor | LinearGradient | Array<[ResourceColor | LinearGradient, number]> = '#a5d61d'  private settings: RenderingContextSettings = new RenderingContextSettings(true);  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);  @Local centerX:number=0  @Local centerY:number=0  @Builder  descriptionBuilder() {    Stack() {      Text('内容区')    }    .width('100%')    .height("100%")    .border({ width: 1 })  }
  build() {    Column({ space: 10 }) {      Gauge({ value: this.value, min: this.min, max: this.max })      {        Stack(){          Text('可以放一个子组件,子组件内容区黑色边框内').width('30%')          Canvas(this.context)            .width('100%')            .height('100%')            .onReady(() => {              this.context.strokeStyle = '#0000ff';              this.context.lineWidth = 2;              this.context.moveTo(this.centerX, this.centerY);              this.context.lineTo(this.centerX, this.strokeWidth);              this.context.stroke();          })            .rotate({ centerX:this.centerX,centerY:this.centerY,angle:this.cacleAngle() })            .animation({duration:300,iterations:1})        }        .onSizeChange((oldValue: SizeOptions, newValue: SizeOptions) => {            this.centerX=(newValue.width as number)/2            this.centerY=(newValue.height as number)/2-this.strokeWidth        })        .width('100%')        .height("100%")        .border({ width: 1 })      }        .width(300)        .height(300)        .startAngle(this.startAngle)        .endAngle(this.endAngle)        .colors(this.colors)        .strokeWidth(this.strokeWidth)        .description(this.descriptionBuilder)        .indicator({  //指针样式          icon:$r('app.media.svg_triangle')
        })      Column(){        Text('定制Gauge内容区')        Gauge({ value: this.value, min: this.min, max: this.max })          .contentModifier(new MyGaugeStyle())      }      Row({ space: 10 }) {        Column() {          Text("最小值")          Counter() {            Text(this.min.toString())          }          .onInc(() => {            this.min += 10;          })          .onDec(() => {            this.min -= 10;          })        }        Column() {          Text("当前值")          Counter() {            Text(this.value.toString())          }          .onInc(() => {            if (this.value<this.max) {              this.value+=10            }          })          .onDec(() => {            if (this.value > this.min) {              this.value-= 10;            }          })        }        Column() {          Text("最大值")          Counter() {            Text(this.max.toString())          }          .onInc(() => {            this.max += 10;          })          .onDec(() => {            this.max -= 10;          })        }      }      Row({ space: 10 }) {        Column() {          Text("起始角度")          Counter() {            Text(this.startAngle.toString())          }          .onInc(() => {            this.startAngle+= 10          })          .onDec(() => {            if (this.startAngle > 0) {              this.startAngle-= 10;            }          })        }        Column() {          Text("终止角度")          Counter() {            Text(this.endAngle.toString())          }          .onInc(() => {            this.endAngle += 10;          })          .onDec(() => {            this.endAngle -= 10;          })        }        Column() {          Text("环形厚度")          Counter() {            Text(this.strokeWidth.toString())          }          .onInc(() => {            this.strokeWidth ++;          })          .onDec(() => {            if (this.strokeWidth > 0) {              this.strokeWidth--;            }          })        }      }
      Row({ space: 10 }){        Button('纯色').onClick(()=>{          this.colors = '#a5d61d'        })        Button('单渐变').onClick(()=>{        this.colors=new LinearGradient([{ color: "#dbefa5", offset: 0 }, { color: "#a5d61d", offset: 1 }])        })        Button('分段渐变').onClick(()=>{          this.colors=[            [new LinearGradient([{ color: "#dbefa5", offset: 0 }, { color: "#a5d61d", offset: 1 }]), 5],            [new LinearGradient([{ color: "#fceb99", offset: 0 }, { color: "#f7ce00", offset: 1 }]), 3],            [new LinearGradient([{ color: "#f8c5a6", offset: 0 }, { color: "#ed6f21", offset: 1 }]), 2]            ]        })      }    }    .width('100%')    .alignItems(HorizontalAlign.Center)  }
  cacleAngle():number{   let offsetAngle = Math.abs((360-this.startAngle)-(360-this.endAngle))    if (offsetAngle==360) {      offsetAngle=0    }
    return (this.value*(360-offsetAngle)/this.max)+this.startAngle  }}@Builderfunction buildGauge(config: GaugeConfiguration) {  Column() {    Progress({ value: config.value, total: config.max, type: ProgressType.Linear  })      .color("#a5d61d")      .width(200)  }  .width("100%")  .padding(10)  .alignItems(HorizontalAlign.Center)}class MyGaugeStyle implements ContentModifier<gaugeconfiguration> {
  constructor() {  }
  applyContent(): WrappedBuilder<[GaugeConfiguration]> {    return wrapBuilder(buildGauge)  }}</gaugeconfiguration></this.max) {
