鲲鹏 DevKit 实战！华为开发者空间体验 MPI 应用并行调试与编译

1 概述

1.1 背景介绍

鲲鹏DevKit是覆盖软件迁移、应用开发和性能调优的全流程鲲鹏原生开发工具，可以帮助开发者加速应用迁移和算力升级，提供鲲鹏开发套件，包括应用迁移和性能分析等一些列软件工具。

通过实际操作，让大家了解如何通过鲲鹏 DevKit 插件远程连接 DevKit 工具，并对应用进行远程编译调试，体验鲲鹏 DevKit 在鲲鹏原生开发过程中给开发者提供的便利。

1.2 适用对象

• 企业

• 个人开发者

• 高校学生

1.3 案例时间

本案例总时长预计 120 分钟。

1.4 案例流程

说明：

① 自动部署鲲鹏云服务器；② 安装鲲鹏 DevKit 插件；③ 下载 MPI 程序源文件；④ 环境安装；⑤ 编译应用；⑥ 并行调试。

1.5 资源总览

本案例预计花费总计 0 元。

最新案例动态，请查阅 《鲲鹏DevKit之多点并行调试》。小伙伴快来领取华为开发者空间进行实操吧！

2 操作步骤

2.1 自动部署鲲鹏云服务器

进入华为开发者空间工作台界面，点击打开云主机 > 进入桌面连接云主机。如果还没有领取云主机进入工作台界面后点击配置云主机，选择 Ubuntu 操作系统。

在云主机桌面右键选择“Open Terminal Here”，打开命令终端窗口。

执行自动部署命令如下：

hcd deploy --password abcd1234@ --time 7200

命令的参数说明：

• password：password 关键字后设置的是鲲鹏云服务器的 root 用户密码，命令中给出的默认为 abcd1234@，开发者可以替换成自定义密码（至少 8 个字符）。

• time：time 关键字后面设置的为鲲鹏云服务器的可用时间，单位为秒，至少 600 秒。本案例建议申请的时间为 120 分钟，即 7200 秒。

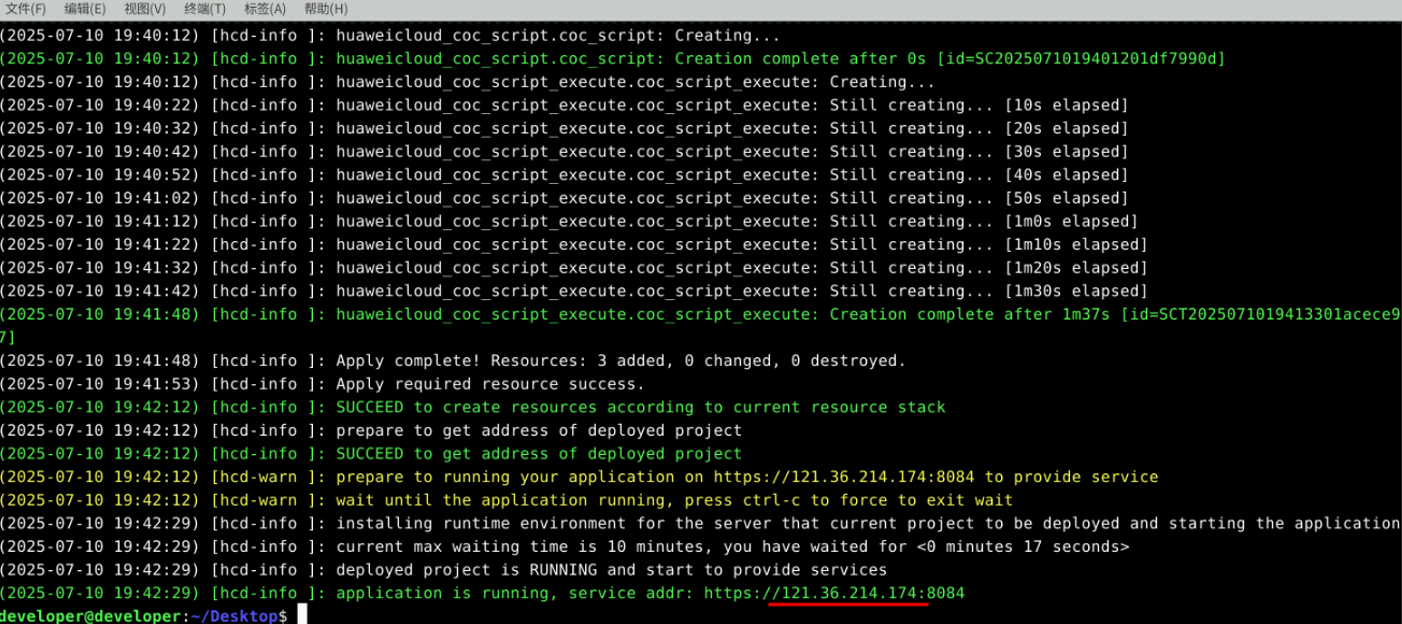

记录部署鲲鹏云服务器公网 IP，如图：

2.2 安装鲲鹏 DevKit 插件

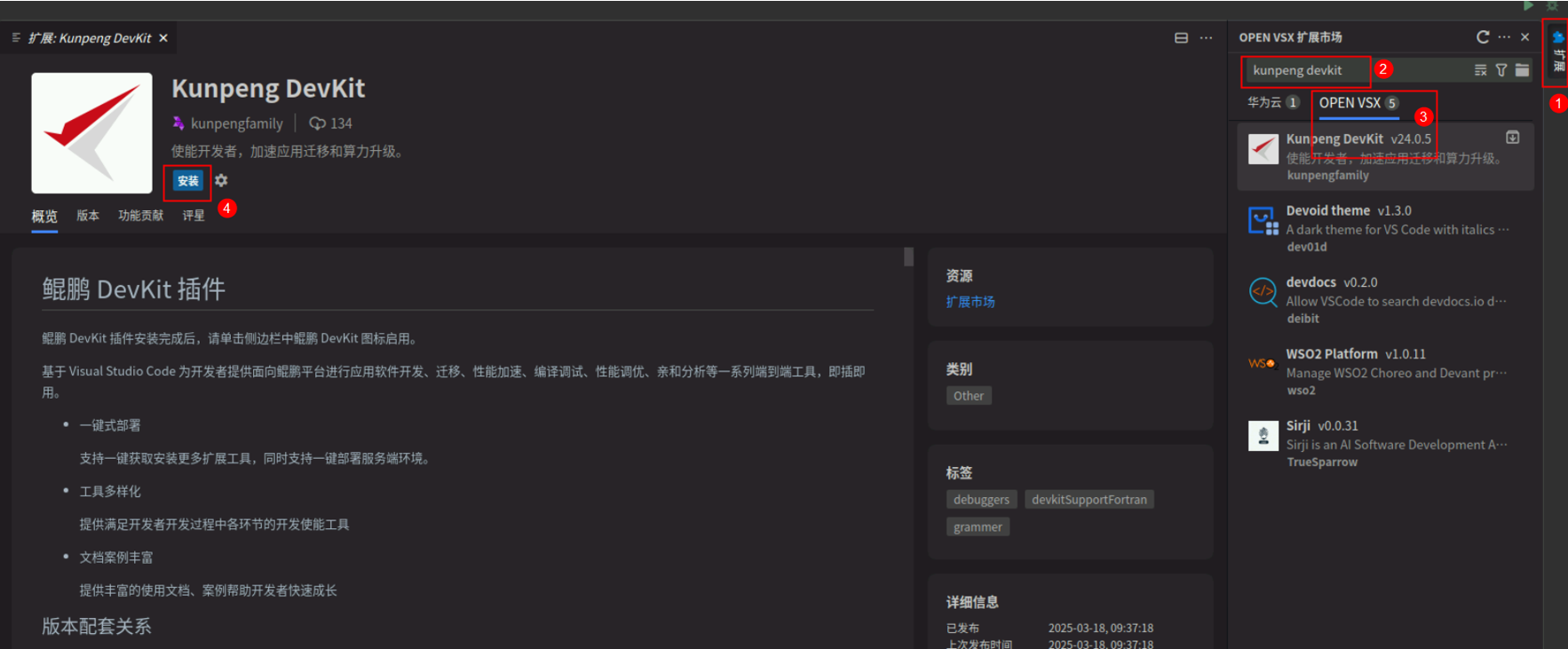

在云主机桌面，打开 CodeArts IDE for Python/Java 开发环境，单击右侧“扩展”按钮，搜索 Kunpeng DevKit，点击安装该插件。

2.3 下载 MPI 程序源文件

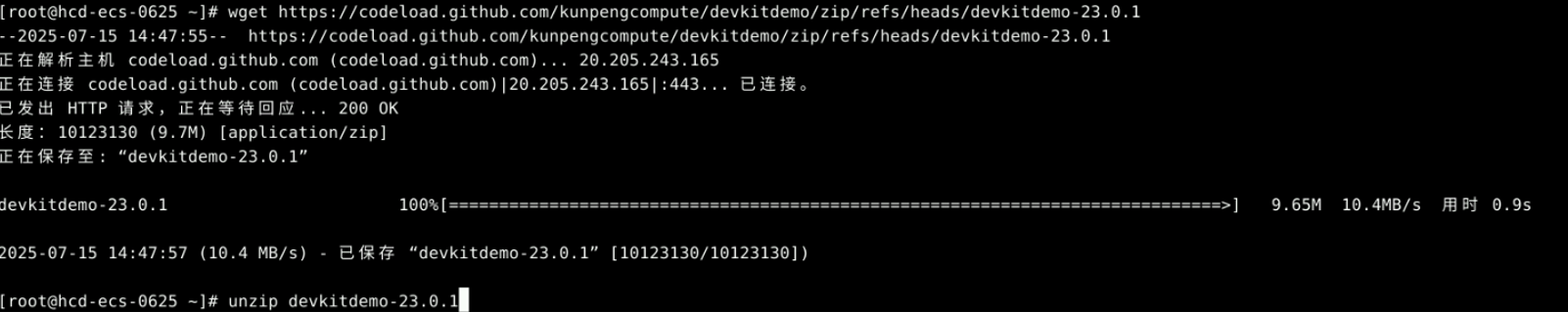

在云主机桌面右键选择“Open Terminal Here”，打开命令终端窗口，输入以下命令下载并解压待使用的 MPI 程序源文件。

wget https://codeload.github.com/kunpengcompute/devkitdemo/zip/refs/heads/devkitdemo-23.0.1unzip devkitdemo-23.0.1

解压后“Compiler_and_Debugger/mpi_demo/”路径下的 bcast_demo.c 作为 MPI 程序源文件。

2.4 环境安装

以下工具或依赖库安装更新都是在2.1自动部署的鲲鹏云服务器上进行的，不是云主机，确定好操作环境再进行安装。

使用“ssh root@鲲鹏云服务器公网 IP”命令连接远程鲲鹏云服务器，“鲲鹏云服务器公网”就是自动部署鲲鹏云服务器后记录的 IP 地址。

2.4.1 安装 mpicc

由于在自动部署拉起的服务器上进行编译调试时，需要使用 mpicc，mpicc 是 MPI 实现的一部分，常见的 MPI 实现有 OpenMPI 和 MPICH。这里安装 OpenMPI。

使用 ssh 命令（ssh root@鲲鹏云服务器公网 IP）连接远程鲲鹏云服务器后，执行以下命令安装 OpenMPI。

sudo yum update -ysudo yum install -y openmpi openmpi-devel

配置环境变量：

1.编辑配置文件，进入 Vim 窗口后，按“i”编辑 profile。

sudo vim /etc/profile

2.在文件末尾添加以下内容。

export PATH=$PATH:/usr/lib64/openmpi/bin

3.按“ESC”退出编辑，再按“:wq”保存修改并退出，然后刷新配置文件。

source /etc/profile

安装 OpenMPI 后会提供 mpicc，查看 mpicc 的版本信息成功，表明 mpicc 已经成功安装在你的系统中。

mpicc --version

2.4.2 安装 MPI

由于目前环境中 mpirun 版本为 2.1.1，不满足 lldb-server 服务要求，需要更新。这里我们安装 MPI 4.1.4 版本。

同样在远程鲲鹏云服务器中，下载安装包。

mkdir -p /path/to/OpenMPIcd /path/to/OpenMPIwget https://dtse-mirrors.obs.cn-north-4.myhuaweicloud.com/case/0018/openmpi-4.1.4.tar.gztar -zxvf openmpi-4.1.4.tar.gz

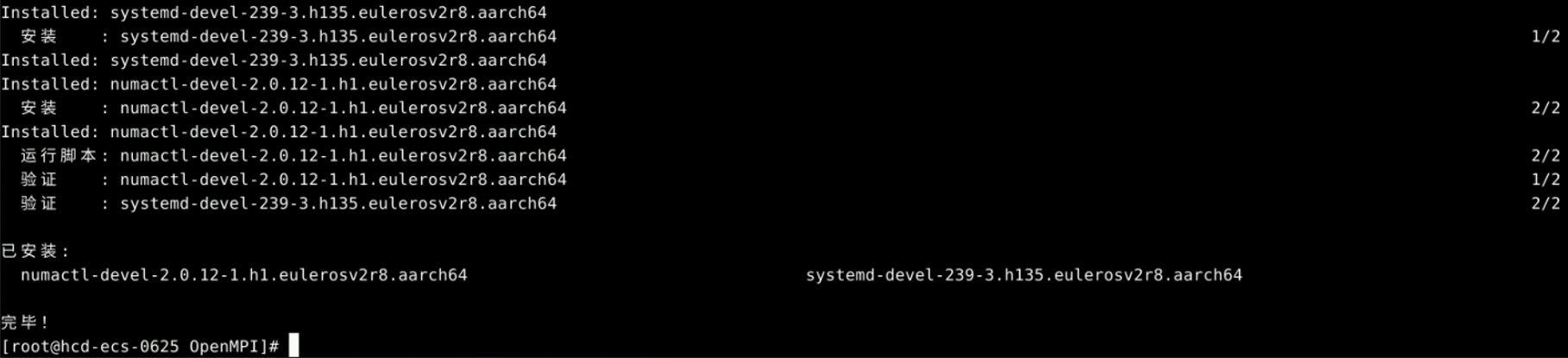

安装依赖包。

yum install -y numactl-devel-* systemd-devel-*

加载编译器。

export PATH=/path/to/GUN/bin:$PATHexport LD_LIBRARY_PATH=/path/to/GUN/lib64:$LD_LIBRARY_PATH

执行以下命令进行配置预编译。

cd openmpi-4.1.4./configure --prefix=/path/to/OPENMPI --enable-pretty-print-stacktrace --enable-orterun-prefix-by-default --with-cma  --enable-mpi1-compatibility CC=gcc CXX=g++ FC=gfortran

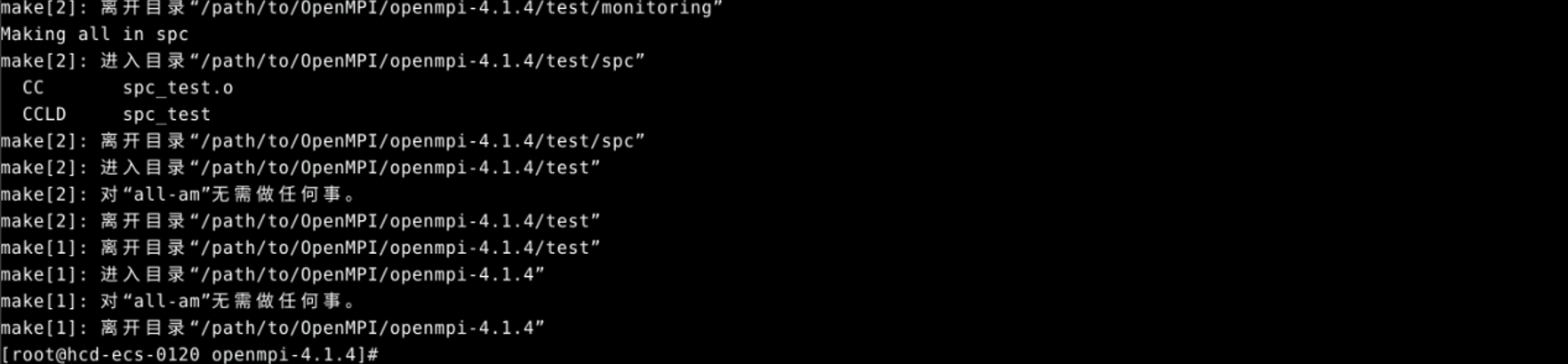

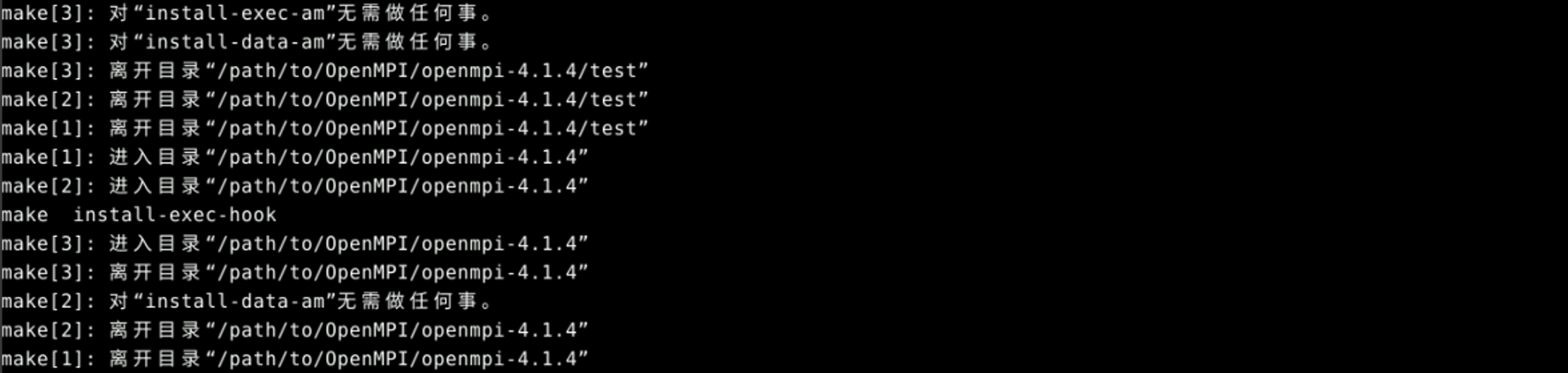

安装编译。

make -j 2

make install

配置环境变量：

1.编辑配置文件，进入 Vim 窗口后，按“i”编辑 profile

sudo vim /etc/profile

2.在文件末尾添加

export PATH=/path/to/GNU/bin:/path/to/OPENMPI/bin:$PATHexport LD_LIBRARY_PATH=/path/to/GNU/lib64:/path/to/OPENMPI/lib:$LD_LIBRARY_PATH

3.按“ESC”退出编辑，再按“:wq”保存修改并退出，然后刷新配置文件。

source /etc/profile

/path/to/OPENMPI/：OpenMPI 实际安装的路径，请根据实际情况进行替换。

执行以下命令验证 OpenMPI 是否安装成功。

mpirun --version

2.4.3 创建 libstdc++.so.6 软链接

由于/usr/lib64/libstdc++.so.6 版本较旧，不包含 GLIBCXX_3.4.26，不满足 lldb-server 需求。这里用软链接方式将/usr/lib64/libstdc++.so.6 的链接指向 /opt/Devkit/tools/libstdc++.so.6。

建议备份/usr/lib64/libstdc++.so.6。

sudo mv /usr/lib64/libstdc++.so.6 /usr/lib64/libstdc++.so.6.bak

建立软链接。

sudo ln -s /opt/DevKit/tools/libstdc++.so.6 /usr/lib64/libstdc++.so.6

检查软链接。

ls -l /usr/lib64/libstdc++.so.6

2.5 编译应用

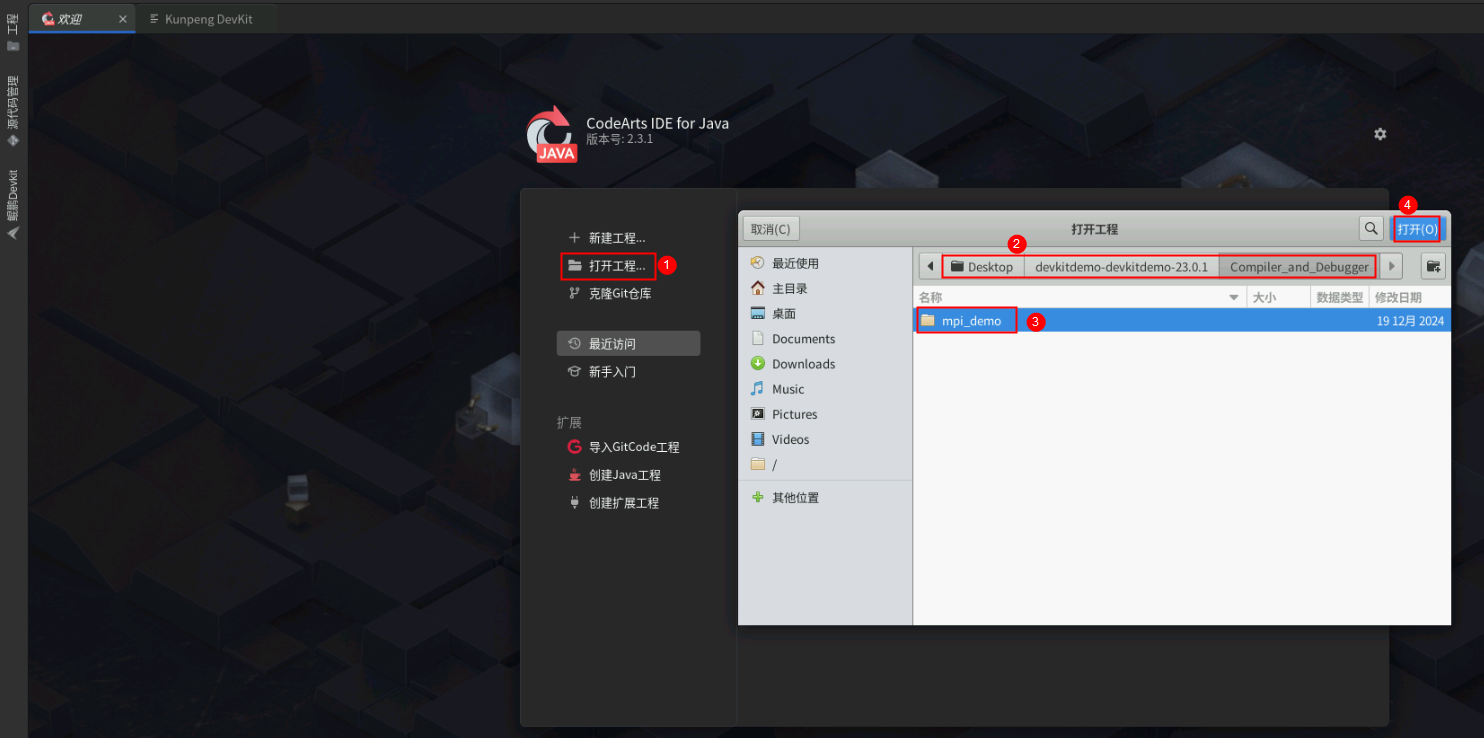

在云主机桌面双击打开 CodeArts IDE，打开解压后的 MPI 程序，即解压后“Compiler_and_Debugger/mpi_demo/”路径。

打开工程后，点击打开 bcast_demo.c 文件，修改 85 行为：“int color = rankNum / 1;”。即将调试时划分通信子组规则由 2 个 rank 为 1 个通信子组改为 1 个 rank 为 1 个通信子组。

进入鲲鹏 DevKit 插件，选择使用鲲鹏 DevKit 窗口中的“开始使用”，配置 IP 和端口，IP 是2.1自动部署鲲鹏云服务器得到的弹性公网 IP，端口是 8086，服务证书选择“信任当前服务证书”。

首次登录需要创建管理员密码，登录成功后，点击“编译”，添加目标服务器。

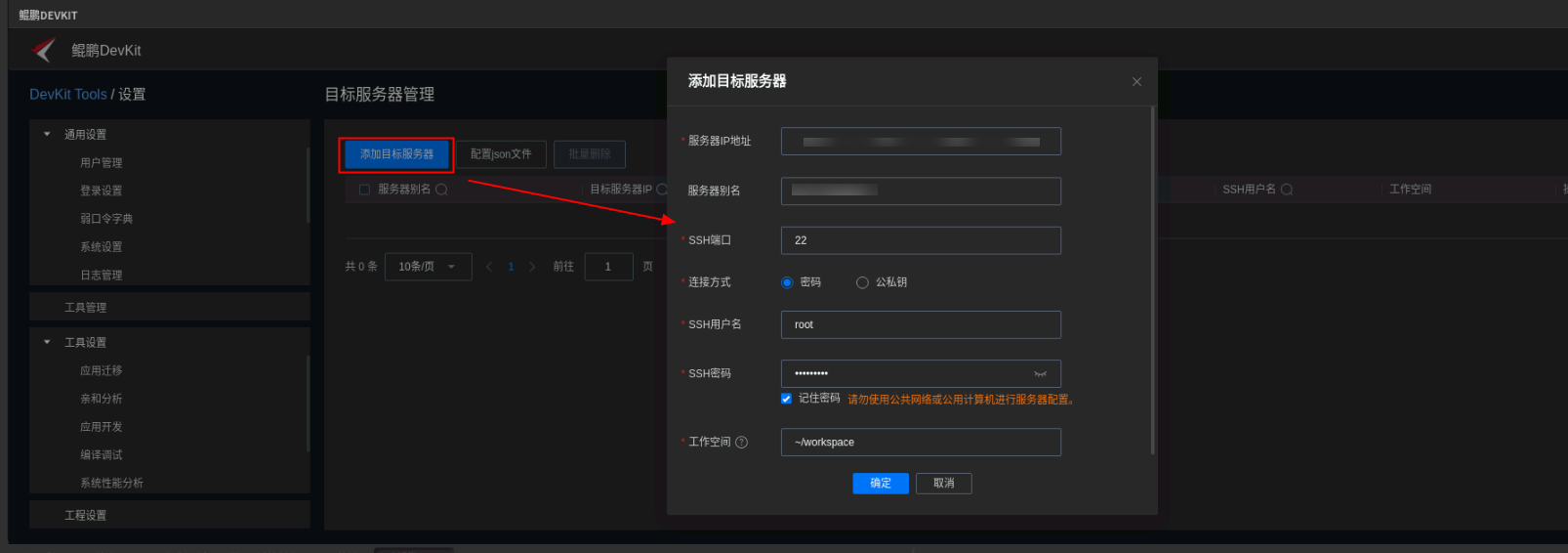

添加远程鲲鹏云服务器为目标服务器，服务器 IP 地址为鲲鹏云服务器弹性公网 IP 地址。

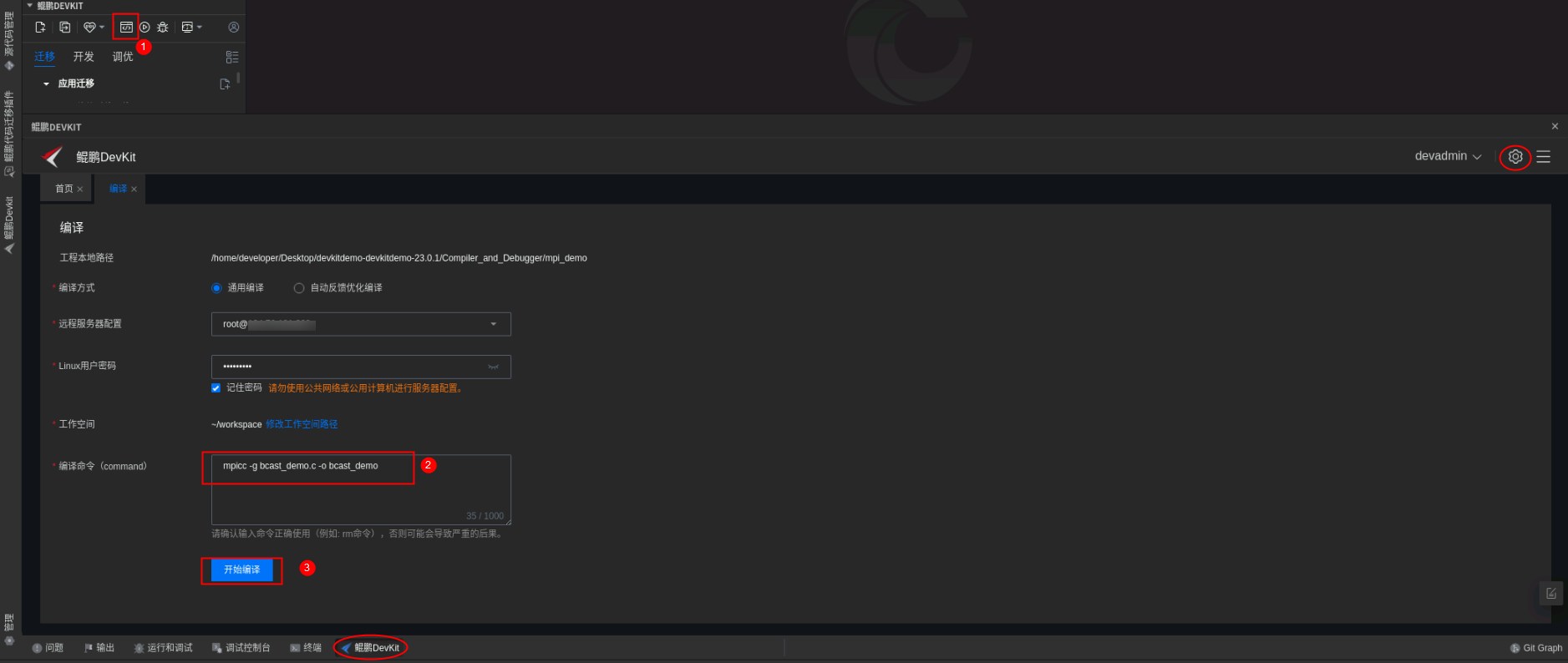

然后再次点击“编译”到编译配置窗口，服务器信息会自动带出，配置编译命令后再点击“编译”。编译命令如下：

mpicc -g bcast_demo.c -o bcast_demo

首次创建后再修改编译和调试配置可以通过点击 CodeArts IDE 底部“鲲鹏 DevKit”，点击右上角“设置”按钮，再选择 “工程设置”即可对编译和调试配置进行二次修改。

根据提示输入鲲鹏云服务器密码，编译成功会在鲲鹏云服务器/root/workspace/mpi_demo 目录下生成带调试信息的可执行文件 bcast_demo。

2.6 并行调试

在 DevKit 插件中点击“调试”，打开调试页面，选择“HPC 并行应用”，配置 MPI 应用调试参数，点击“开始调试”。

应用程序：/root/workspace/mpi_demo/bcast_demo

应用程序源码路径：/root/workspace/mpi_demo

MPI 运行命令行：mpirun --allow-run-as-root -np 2

参数说明如下：

rank：rank 用于标识 MPI 并行程序中各个进程的唯一编号，在特定通信组内具有唯一性，且决定进程间通信和数据交互的顺序与方式。在 MPI 并行程序执行时，会启动多个进程协同工作，rank 就像是每个进程的 “身份证号”。

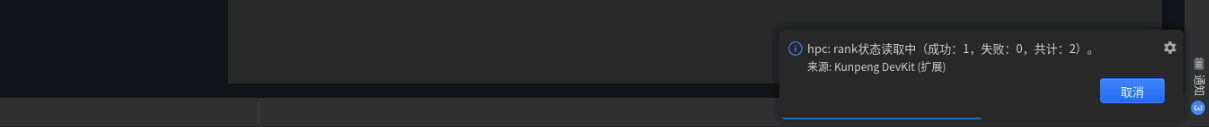

开始调试后会读取 rank 状态：

在 rank 状态读取过程中，若 rank 状态读取全部成功，会自动跳转到 MPI 应用调试页面。页面上获取到运行和调试区、源码区和调试功能区，运行和调试区域包括调试信息区和 rank 信息区。HPC 并行应用调试支持三种调试粒度，分别为“全部”调试、“rank”调试或“通信组”调试。

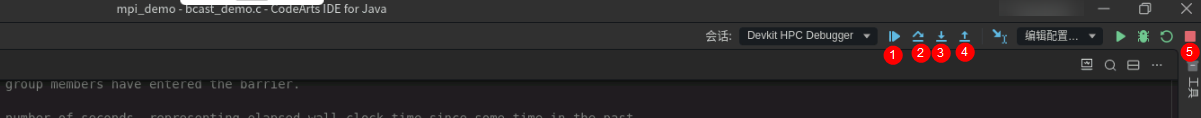

调试按钮操作描述：

RANK 信息区域选择“全部”调试方式，在 89 行代码处、47 行代码处和 93 行代码处打上断点，再继续执行后续操作。

选择“全部”调试方式，单击“继续”按钮，代码执行到 89 行，再单击“下一步”执行 MPI_Comm_split(MPI_COMM_WORLD, color, rankNum, &row_comm)函数，该函数可将所有的 rank 进行通信分组。这里将 2 个 rank 生成 2 个通信子组，rank1 在通信子组 1，rank0 在通信子组 2。

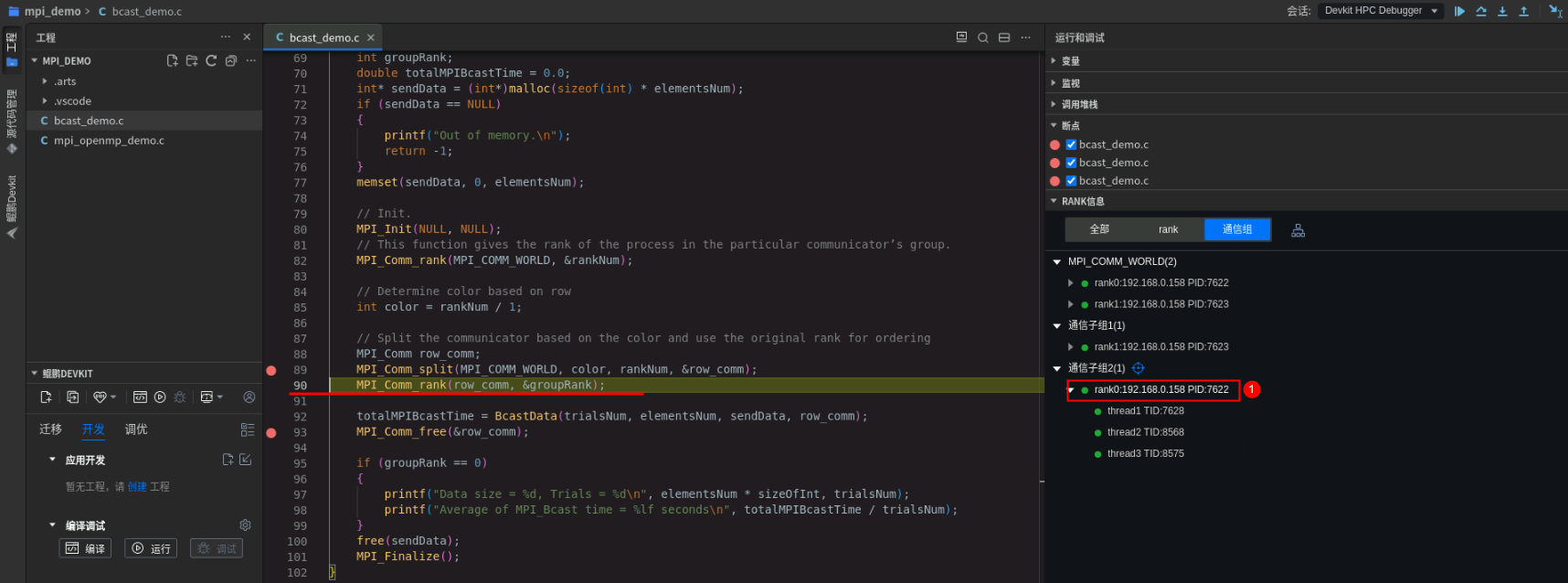

生成 2 个通信子组后，所有 rank 的源码执行到 90 行代码处，选择“通信组”调试方式，选择通信子组 1 中的 rank1，单击“下一步”按钮，通信子组 1 中的 rank 代码执行到 92 行，通信子组 2 中的 rank0 代码无变化，停留在 90 行。

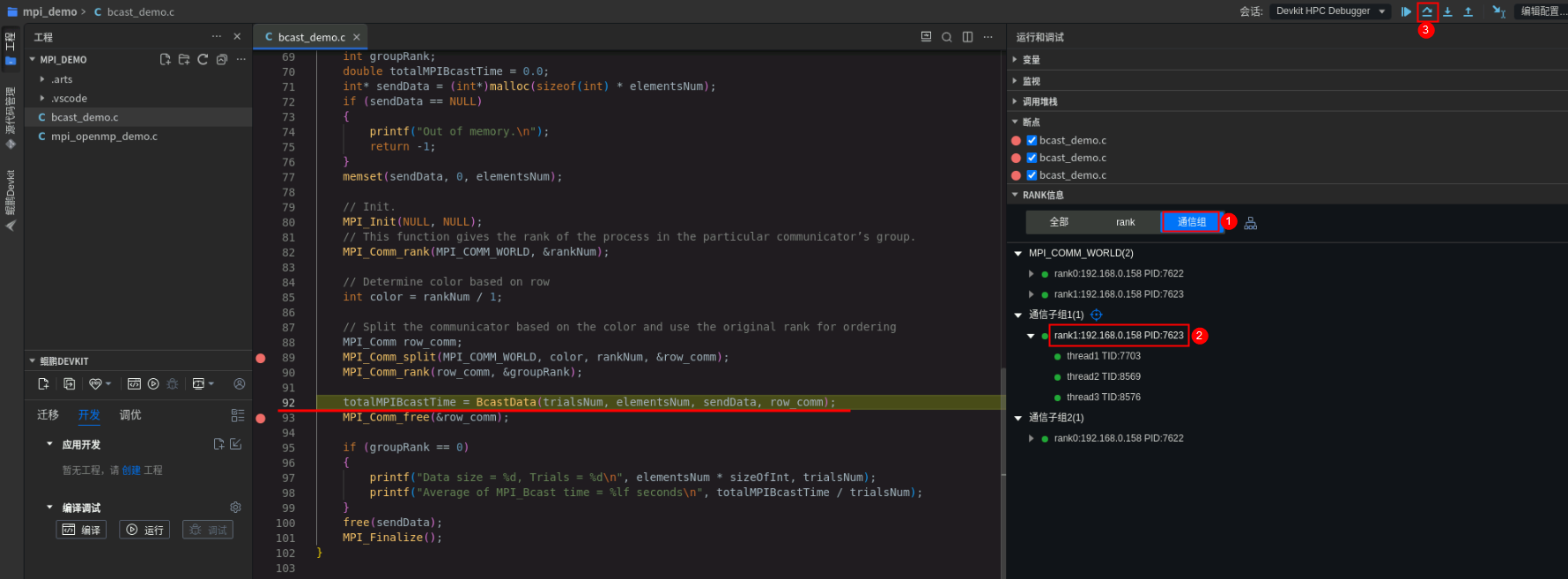

调试通信子组 1：

未调试通信子组 2：

选择“通信组”调试方式，在左侧通信子组 1 中选择 rank1，单击“继续”按钮，代码执行到 47 行，单击“下一步”按钮，执行 MPI_Barrier(MPI_COMM_WORLD)函数，函数执行完成后，通信子组 1 会一直处于等待状态，此时，在左侧通信子组 2 中选择 rank0，单击“继续”按钮，代码执行到 47 行，单击“下一步”按钮，执行 MPI_Barrier(MPI_COMM_WORLD)函数，函数执行完成后，通信子组 1 不再等待，同步执行到 49 行代码处。

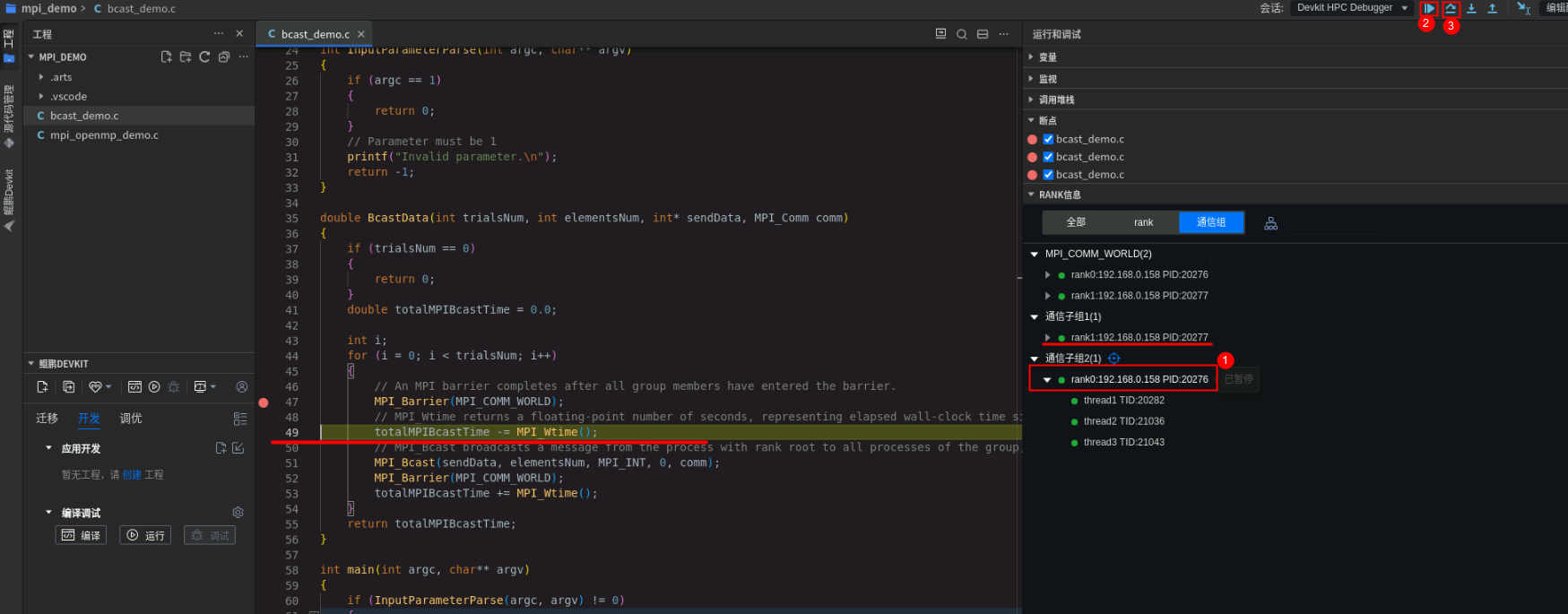

rank1 处于等待状态：

rank0 执行后，rank1、rank 同步执行到 49 行：

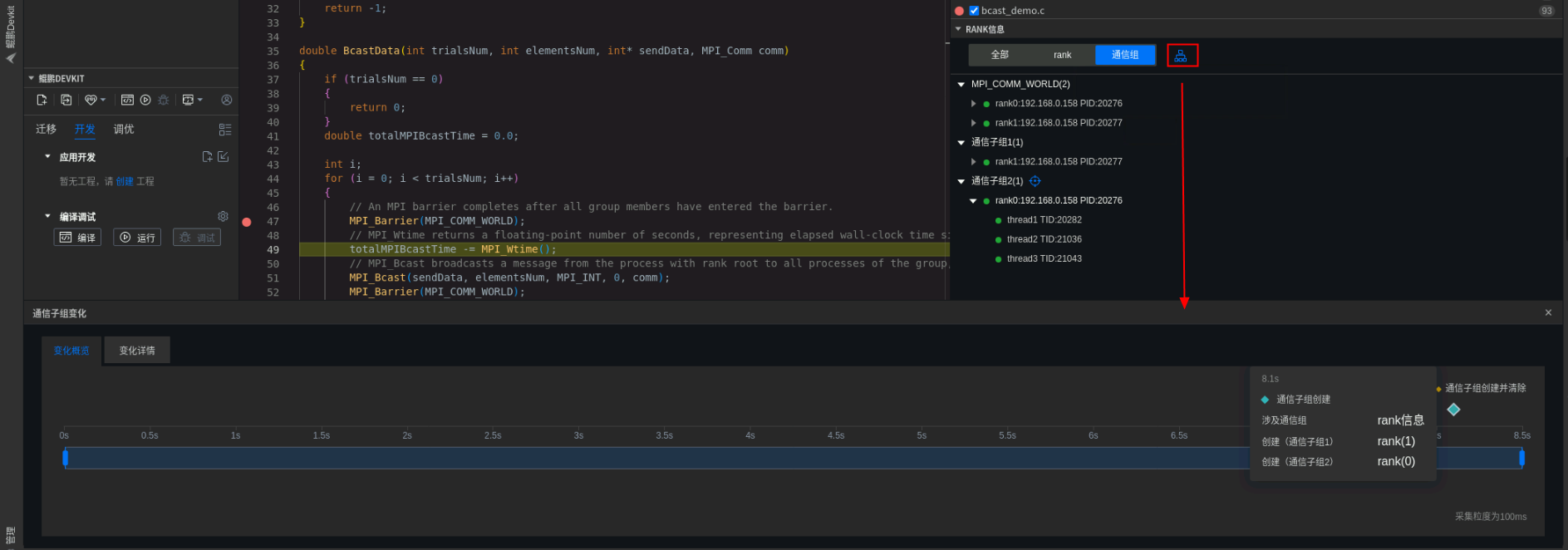

单击“点击放大”按钮，在 CodeArts IDE 面板中能看到通信子组的变化概览，每 100ms 显示通信子组的变化。通信子组的变化用不同颜色的菱形来区分，蓝色表示通信子组创建，紫色表示通信子组清除，黄色表示 100ms 内存在通信子组创建和通信子组清除。

释放掉 47 行断点，RANK 信息区域选择“全部”调试方式，循环点击“继续”按钮，代码执行到 93 行，在单击“下一步”按钮，执行 MPI_Comm_free(&row_comm)函数，当不再调试某一通信子组时，可以释放创建的通信子组，该函数能实现释放创建的通信子组。

点击侧边或下方工具栏中“运行和调试”查看调试信息。

至此，使用鲲鹏 DevKit 工具进行 MPI 应用并行调试完成。

更多鲲鹏 DevKit 调试能力探索：介绍-编译调试工具-IDE插件-用户指南-鲲鹏开发套件开发文档-鲲鹏社区

3 问题记录

3.1 编译调试问题

1、重复操作案例或更换鲲鹏云服务器重新编译失败报错：cd: /root/workspace/mpi_demo: No such file or directory

原因：mpi_demo 在第一次编译时同步项目到鲲鹏云服务器中，并在项目下缓存了记录，想要再次编译时触发同步项目需要删除 mpi_demo 下的缓存文件。

解决：删除云主机中 mpi_demo 项目下的缓存文件./devkit，删除后重新点击编译，参考2.5编译应用配置编译命令（mpicc -g bcast_demo.c -o bcast_demo）即可。

cd /home/developer/Desktop/devkitdemo-devkitdemo-23.0.1/Compiler_and_Debugger/mpi_demorm -rf .devkit/

“/home/developer/Desktop/devkitdemo-devkitdemo-23.0.1/Compiler_and_Debugger/mpi_demo”是云主机本地 mpi_demo 路径，以个人操作时实际路径为准。

3.2 反馈改进建议

如您在案例实操过程中遇到问题或有改进建议，可以到论坛帖评论区反馈即可，我们会及时响应处理，谢谢！
