上一期，我们分享了 Web 应用接口级的故障定位方法，通过细化到接口级的定位方法，可以精准地过滤掉干扰因素。然而这种方法并不适用所有场景，过于细致的过滤有时会产生新的问题。

本文将以共享连接池故障场景为例进行说明，提出一种利用服务 &接口双粒度动态拓扑进行故障定位的方法。

1 故障背景

• 链路 1：service-b 的 callB 接口 -> service-p 的 callB 接口 -> service-h 的 callB 接口

• 链路 2：service-o 的 callO 接口 -> service-p 的 callO 接口 -> service-l 的 callO 接口

其中链路 1 中的 service-p 的 callB 接口和链路 2 中的 callO 接口，共用了同一个 Http 连接池来访问下游不同的服务。

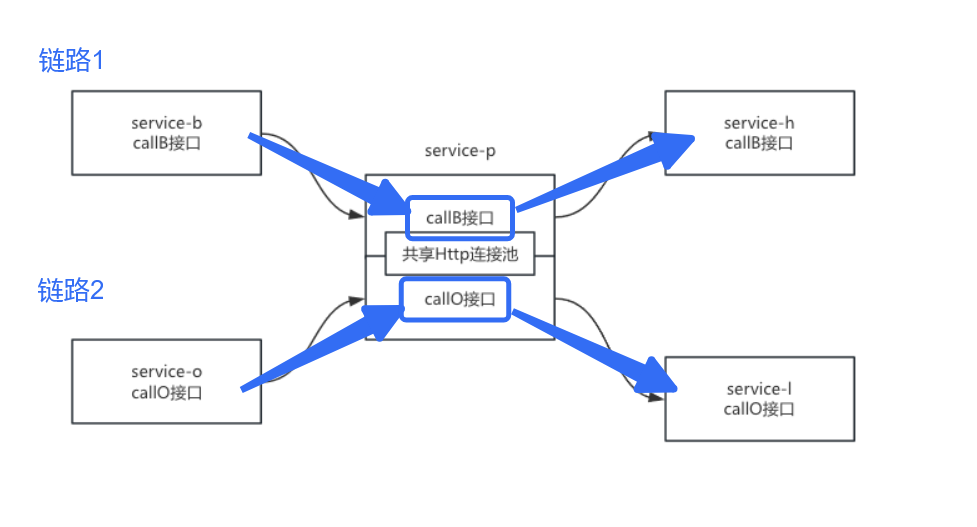

但是尽管如此，两条链路在接口级别上是没有交集的，如下图所示。

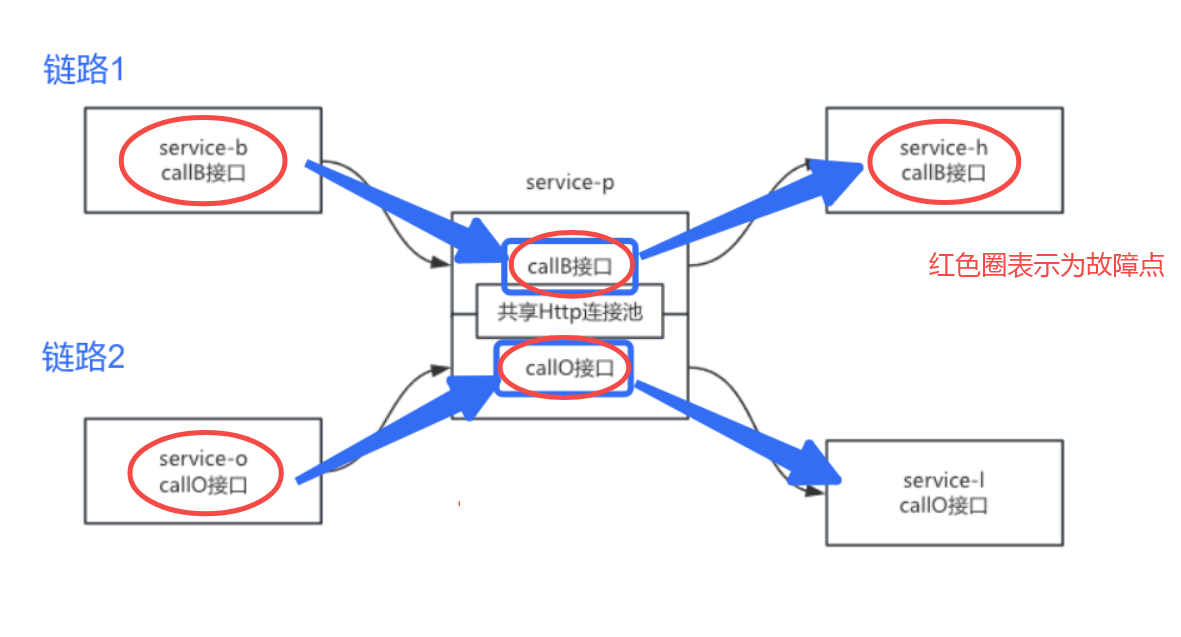

在这样的场景下，假如 service-h 的 callB 接口出现了故障，会有以下情况发生：

• service-h 的 callB 接口故障 -> 影响到 service-p 的 callB 接口 -> 影响到 service-b 的 callB 接口

• service-p 的 callB 接口长期占用 http 连接 -> 共享 Http 连接池中的连接不够用 -> service-p 的 callO 接口获取不到连接而等待 -> 影响到 service-o 的 callIO 接口

也就是说，尽管两条链路的接口调用没有交集，但是因为在同一个服务节点上共享了连接池的资源，链路 1 中的 service-h 服务出现故障会导致链路 2 中的 service-o 服务也出现故障。

此时，假如我们依照接口级根因定位的方法去分析链路 2，就只能只能定位到 service-p 服务的 callO 接口。而真实情况是，链路 1 和链路 2 的故障根因都在 service-h 的 callB 接口。

既然接口级别的根因定位在这里无法准确定位，那应该怎么办？

答案：服务级拓扑和接口级拓扑动态结合。当接口级拓扑无法继续往下分析时，结合服务级拓扑找到答案。

下面案例中将给出具体方案。

2 实战案例

我们到RootTalk Sandbox上进行上述故障场景的复现。

RootTalk Sandbox是一个故障演练和定位的系统，可以进行多种故障场景的复现，目前开放注册。

地址：https://sandbox.databuff.com/

2.1 故障注入

如上图所示进行操作，对拓扑图中的 service-h::k8s 这个服务的所有实例的 CallDB 接口注入耗时突增的故障。

注入后等待 2~3 分钟，可直接点击跳转到 Databuff 的故障定位平台。

2.2 故障定位

登录 Databuff 后可以看到完整故障树，如下图。

点击故障树底部节点，可以定位到接口。

从上面两张图中可以看到，入口服务 service-b 和 service-o 均出现告警，而根因节点都指向 service-h 服务，故障根因是 service-h 的 callB 接口的存在响应时间升高的问题。

我们再来详细看下对 service-p 服务的分析结论：

service-p 的 callB 接口和 callO 接口都出现了问题，是因为 apache-httpclient_2 这个共享连接池导致的相互影响。

点击页面中的链接继续下钻，可以来验证这一结论。

针对 callB 接口来说，客户端和服务端的平均响应时间均发生突变，一般是服务端的问题。

再看 callO 接口，客户端响应时间均发生突变，而服务端没有变化，这种情况可能是客户端或者网络的问题。

继续看 callO 接口的获取连接时间，发现耗时突增，说明连接池中的连接一直在被占用而被迫等待。

综上，我们可以得到明确的根因分析结论：

• 链路 1 和链路 2 的入口服务 service-b 和 service-o 均出现告警，故障根因是 service-h::k8s 服务中的 callB 接口存在耗时突增；

• 中间节点 service-p 服务上的 callB 接口和 callO 接口都出现了问题，原因是共享连接池 apache-httpclient_2 一直被占用而被迫等待。

这个结论和前面分析的场景以及注入的故障是匹配的。
