直播 QoE 监控体系设计与落地：从 eglSwapBuffer 到用户体验指标

一、为什么需要“用户视角”的卡顿监控？

在线教育直播业务中，卡顿一直是用户体验的核心问题。

从最早的“性能优化专项”到后续的 APM 接入，我们做了很多努力，但总有几个疑问悬而未决：

• 为什么 UI 卡顿时，视频仍然正常播放？

• 为什么视频黑屏时，系统帧率依然很高？

• 用户反馈的“卡”，是否真的发生了渲染阻塞？

• 我们能否用技术指标还原用户真实的观看体验？

这些问题的本质在于：

传统卡顿监控（UI 层）无法感知流媒体渲染链路的真实表现。

因此，我们需要构建一个能反映用户感知层体验的监控体系，让“卡顿”可量化、可追踪、可优化。

二、UI 渲染 vs 流媒体渲染：差异决定监控难点

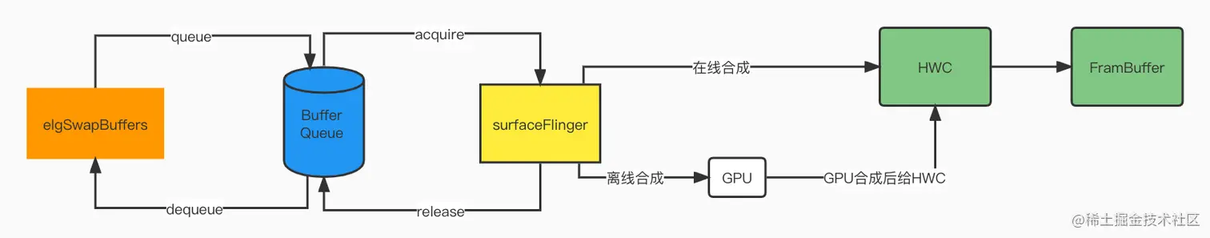

Android 的渲染体系可以简化为以下两个关键通道：

这意味着：

• UI 卡顿 ≠ 视频卡顿，主线程阻塞不一定影响视频播放；

• 视频黑屏 ≠ UI 卡顿，SurfaceView 创建与系统缓冲机制有关；

• 仅监控 UI 层 FPS / Choreographer.doFrame() 无法判断用户是否“真卡”。

因此，真正的监控体系必须覆盖全链路，包括：

• 主线程（UI、消息分发）

• 渲染线程（OpenGL、解码）

• 网络层（流接收、缓冲）

• 硬件层（VSYNC、帧交换）

三、体系设计：从 UI 到流媒体的双层卡顿监控架构

我们最终构建了一套完整的“直播间卡顿监控体系”，核心设计如下：

1️⃣ UI 层监控

• 基于 Choreographer#doFrame 统计每帧耗时；

• 结合 MessageQueue 监控事件循环，判断消息阻塞；

• 对应指标：

• Jank Count（卡顿帧数）

• FPS（UI 实际帧率）

• Frame Cost（单帧耗时）

2️⃣ 流媒体层监控

• 核心思想：以 eglSwapBuffers() 为帧级监控边界点；

• 每一帧从组帧 → 解码 → 渲染 → eglSwapBuffers 返回；

• 对每帧计算：

• 渲染耗时（Frame Render Time）

• 帧间隔（Frame Gap）

• 丢帧率（Frame Drop Rate）

• 并结合业务场景（如上课、切课、弱网）分维度聚合。

🔁 整体链路示意

这样，我们首次在客户端实现了直播流“帧级”卡顿监控能力。

四、核心指标体系设计

这些指标配合后端 APM 汇总分析，可以快速定位问题阶段：

是 CPU 负载过高？解码阻塞？还是 OpenGL 绘制不及时？

五、落地成果：从“可监控”到“可优化”

在系统接入后，我们通过半年多的监控与优化，实现了显著成果：

最终，这套体系沉淀为内部技术专利：《基于帧级渲染的直播卡顿监控方法》，并在核心业务（直播课堂）全量上线。

六、架构延展与未来方向

这套方案的设计思想不仅限于直播业务，还可扩展至：

• 点播视频场景（ExoPlayer / ijk）

• 实时互动场景（RTC / WebRTC）

• 数字人教学场景（AI 渲染流）

未来我们也在探索：

• AI 卡顿预测模型（基于端上 MNN）

• 智能归因（自动识别卡顿根因：网络 / 解码 / 渲染）

• 跨平台方案（KMP + Flutter + 鸿蒙 端的统一卡顿标准）

七、总结

直播卡顿监控的难点不在于“拿到帧率”，而在于“理解帧率背后的用户体验”。

我们通过深入系统渲染机制，从 UI 到流媒体全链路监控，实现了：

• 从现象监控 → 问题归因 → 自动优化的闭环；

• 从系统指标 → 用户体验指标的转变。

这套体系帮助我们真正回答了那个最初的问题：

“用户看到的卡顿，我们真的能量化了吗？”

现在可以自信地说：可以。****
