PyTorch 实现 Vggnet 图像分类
本实验主要介绍了如何在昇腾上，使用 pytorch 对经典的 Vggnet 模型在公开的 CIFAR10 数据集进行分类训练的实战讲解。内容包括 Vggnet 模型创新点介绍、Vggnet 网络架构剖析与 Vgg 网络模型代码实战分析等等。
本实验的目录结构安排如下所示：
Vggnet 网络模型创新点介绍
vgg 采用小卷积核堆叠来达到大卷积核的方式，与大卷积核达到相同效果的同时产生的参数更小。
相比于 alexnet 的池化层采用 size=3 的池化核，vgg 池化层采用 size=2 的池化核，能够更有效地提取特征。
有 11、13、16 与 19 层四种可选层数的网络结构，Vgg 网络的层数更深。
Vggnet 的网络架构剖析

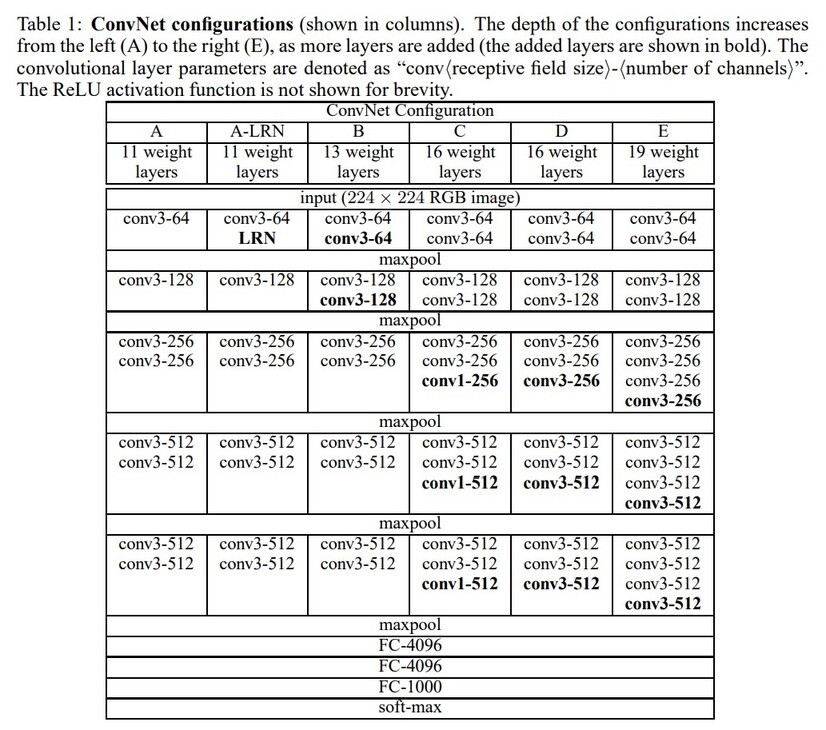

VGGNet 的网络结构由多个卷积层和池化层组成，最后接三个全连接层经 softmax 输出。VGGNet 有多个变种，包括 VGG11、VGG13、VGG16 和 VGG19，数字代表网络的层数，分别对应图中从左到右的 A（A_LRN）、B、C(D)与 E。
本次实验以实现 VGG11 网络为例进行介绍，其包含 8 个卷积层和 5 个池化层，其配置如下：输入层为 224x224x3 的彩色图像；经过多个 3x3 的卷积核和 ReLU 激活函数；最大池化层使用 2x2 的窗口和步长为 2；最后是三个全连接层，分别包含 4096、4096 和 1000 个神经元，最后一个全连接层使用 softmax 激活函数。
注意本文实现的任务是 cifir 10 分类任务，因此后续三个全连接层不是 4096 与 1000，而是改成了 512 与 10。
VGGNet 的创新点和影响主要体现在其深度和网络结构的创新上，VGGNet 是首批将图像分类错误率降到 10%以内的模型之一，证明了增加网络的深度能够显著提升性能。此外，VGGNet 在 2014 年的 ILSVRC 竞赛中取得了优异成绩，推动了深度卷积网络在计算机视觉领域的发展。
Vggnet 网络代码实现分析

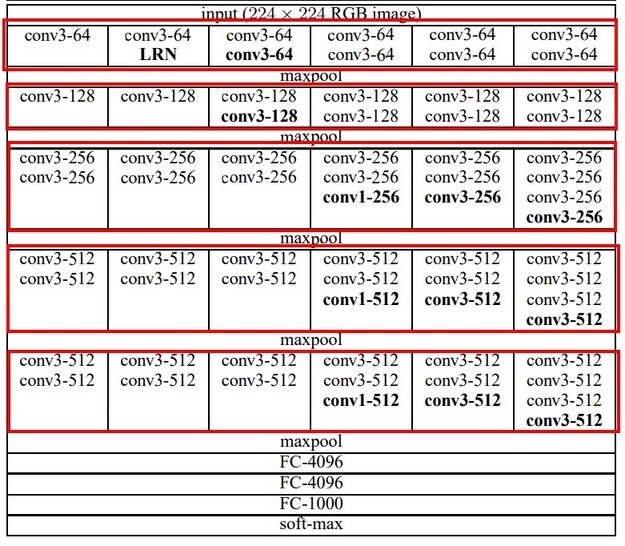

通过对 VGG 系列整体架构的分析发现，网络差异模块在图中均已用红框标出；从图中分析不难发现差异点在于每一个框内卷积层数不等，但是每一块中卷积层的卷积核与通道数均是相等的。
基于此，代码实现可以通过定义一个'blockVGG'函数，通过入参'covLayerNum'来构建组件不同卷积块。
import torchimport torch.nn as nndef blockVGG(covLayerNum, inputChannel, outputChannel, kernelSize): layer = nn.Sequential() layer.add_module('conv2D1', nn.Conv2d(inputChannel, outputChannel, kernelSize, padding=1)) layer.add_module('relu-1', nn.ReLU()) layer.add_module('Dropout0', nn.Dropout(0.5)) for i in range(covLayerNum - 1): layer.add_module('conv2D{}'.format(i), nn.Conv2d(outputChannel, outputChannel, kernelSize, padding=1)) layer.add_module('relu{}'.format(i), nn.ReLU()) layer.add_module('Dropout{}'.format(i + 1), nn.Dropout(0.5)) # Dropout to solve over-fit problem layer.add_module('max-pool', nn.MaxPool2d(2, 2)) return layer
复制代码
在 blockVGG 基础模块已经定义好的基础上，结合 VGG 模型网络图，我们可以定义一个 VGG11 网络，总共定义了 5 个'blockVGG'块分别用'layer1~5'表示。需要注意的是在论文的全连接层中定义的是三层，而'layer6'中这里全连接层中只定义了两层，这是因为在送入到网络全连接层以前经过了'view'，该操作相当于将卷积层的输入进行了 resize 操作，该操作减少了参数量的同时又能够使网络可以适配任意 size 的图形输入，但是这样操作可能会带来精度的损失（用户可以根据实际实验情况，动态修改验证效果，这里不作进一步的讨论）。
class VGG11(nn.Module): def __init__(self): super().__init__() self.layer1 = blockVGG(1, 3, 64, 3) self.layer2 = blockVGG(1, 64, 128, 3) self.layer3 = blockVGG(2, 128, 256, 3) self.layer4 = blockVGG(2, 256, 512, 3) self.layer5 = blockVGG(2, 512, 512, 3) self.layer6 = nn.Sequential( nn.Linear(512, 100), nn.ReLU(), nn.Linear(100, 10), )
def forward(self, x: torch.Tensor): # 执行卷积神经网络部分 x = self.layer1(x) x = self.layer2(x) x = self.layer3(x) x = self.layer4(x) x = self.layer5(x) # 执行全连接部分 x = x.view(x.shape[0], -1) x = self.layer6(x) return x
复制代码
Vggnet 网络用于 cifir 数据集分类实战
基于上述搭建好的网络模型，我们现在就可以正式来使用该模型开始训练 cifir 数据集。
导入昇腾 npu 相关库 transfer_to_npu、该模块可以使能模型自动迁移至昇腾上。
import torch_npufrom torch_npu.contrib import transfer_to_npu
复制代码
torchvision 模块中集成了一些当今比较流行的数据集、模型架构和用于计算机视觉的常见图像转换功能，torchvision 模块中含有本次实验所需要的 CIFAR 数据集，因此导入该模块用于数据集的下载。tqdm 是用于训练过程中训练进度条，便于我们能够清晰的看到整个训练过程。
import torchvisionimport torchvision.transforms as transformsfrom tqdm import tqdm
复制代码
数据集预处理功能定义： 对图像数据集进行不同程度的变化，包括裁剪、翻转等方式增加数据的多样性，防止过拟合现象的出现，以增强模型的泛化能力。
调用了 torchvision 中的 transform 库中的 compose 方法，使用裁剪（RandomCrop）、翻转（RandomHorizontalFlip）等组合成 tensor 形式后并对 tensor 进行正则化（Normalize）。
transform_train = transforms.Compose([ transforms.RandomCrop(32, padding=4), transforms.RandomHorizontalFlip(), transforms.ToTensor(), transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010)),])transform_test = transforms.Compose([ transforms.ToTensor(), transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010)),])
复制代码
cifar 数据集共有 60000 张彩色图像，这些图像是 32*32，分为 10 个类，每类 6000 张图。有 50000 张用于训练，构成了 5 个训练批，每一批 10000 张图；另外 10000 用于测试，单独构成一批。测试批的数据里，取自 10 类中的每一类，每一类随机取 1000 张。抽剩下的就随机排列组成了训练批。注意一个训练批中的各类图像并不一定数量相同，总的来看训练批，每一类都有 5000 张图。
数据集加载： torchvision 中集成了一些通用的开源数据集，其中也包含 cifar，此处通过 torchvision 函数加载 cifar 数据集到工作目录上的指定路径，如果已经下载好了，会直接校验通过，不会二次进行下载。
trainset = torchvision.datasets.CIFAR10( root='/home/ma-user/work/resnet50Experiments/dataset/cifar-10-batches-py', train=True, download=True, transform=transform_train)trainloader = torch.utils.data.DataLoader( trainset, batch_size=128, shuffle=True)testset = torchvision.datasets.CIFAR10( root='/home/ma-user/work/resnet50Experiments/dataset/cifar-10-batches-py', train=False, download=True, transform=transform_test)testloader = torch.utils.data.DataLoader( testset, batch_size=100, shuffle=False)classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')
复制代码
训练模块: 根据传入的迭代次数'epoch'开始训练网络模型，这里需要在 model 开始前加入'net.train()'，使用随机梯度下降算法是将梯度值初始化为 0（'zero_grad()'），计算梯度、通过梯度下降算法更新模型参数的值以及统计每次训练后的 loss 值（每隔 100 次打印一次）。
def train(epoch): net.train() train_loss = 0.0 epoch_loss = 0.0 for batch_idx, (inputs, targets) in enumerate(tqdm(trainloader, 0)): inputs, targets = inputs.to(device), targets.to(device) optimizer.zero_grad() outputs = net(inputs) loss = criterion(outputs, targets) loss.backward() optimizer.step() lr_scheduler.step()
train_loss += loss.item() epoch_loss += loss.item()
if batch_idx % 100 == 99: # 每100次迭代打印一次损失 print(f'[Epoch {epoch + 1}, Iteration {batch_idx + 1}] loss: {train_loss / 100:.3f}') train_loss = 0.0 return epoch_loss / len(trainloader)
复制代码
测试模块: 每训练一轮将会对最新得到的训练模型效果进行测试，使用的是数据集准备时期划分得到的测试集，每类约为 1000 张。
def test(): net.eval() test_loss = 0 correct = 0 total = 0 with torch.no_grad(): for batch_idx, (inputs, targets) in enumerate(tqdm(testloader)): inputs, targets = inputs.to(device), targets.to(device) outputs = net(inputs) loss = criterion(outputs, targets)
test_loss += loss.item() _, predicted = outputs.max(1) total += targets.size(0) correct += predicted.eq(targets).sum().item() return 100 * correct / total
复制代码
主功能调用模块： 该模块用于开启模型在指定数据集（cifar）上训练，其中定义了硬件设备为昇腾 npu（device = 'npu'），定义了损失函数为交叉熵损失'CrossEntropyLoss()'，梯度下降优化算法为 SGD 并同时指定了学习率等参数。
import torch.optim as optimdevice = 'npu'net = VGG11()net = net.to(device)criterion = nn.CrossEntropyLoss()optimizer = optim.SGD(net.parameters(), lr=1.0, weight_decay=5e-4)lr_scheduler = torch.optim.lr_scheduler.OneCycleLR(optimizer,0.1,steps_per_epoch=len(trainloader), epochs=150,div_factor=25,final_div_factor=10000,pct_start=0.3)
复制代码
训练与测试的次数为 60 次，这里用户可以根据需要自行选择设置更高或更低，每个 epoch 的测试准确率都会被打印出来，如果不需要将代码注释掉即可。
for epoch in range(60): epoch_loss = train(epoch) test_accuray = test() print(f'\nTest accuracy for AlexNet at epoch {epoch + 1}: {test_accuray:.2f}%') print(f'Epoch loss for AlexNet at epoch {epoch + 1}: {epoch_loss:.3f}')
复制代码
Reference
[1] Simonyan K, Zisserman A. Very deep convolutional networks for large-scale image recognition[J]. arXiv preprint arXiv:1409.1556, 2014.
