Apollo 可观测性最佳实践

简介

Apollo（阿波罗）是一款可靠的分布式配置管理中心，诞生于携程框架研发部，能够集中化管理应用不同环境、不同集群的配置，配置修改后能够实时推送到应用端，并且具备规范的权限、流程治理等特性，适用于微服务配置管理场景，提供 Java 和 dotNET 原生客户端，提供了 Spring 的集成支持，其他语言通过 HTTP API 使用。

Apollo 在分布式部署时包含由三类进程 Portal、ConfigService、AdminService 扮演的众多角色，例如为测试和生产环境分别部署专用的 ConfigService、AdminService 实现不同环境间的隔离，Apollo 官方部署架构文档详细讨论了这一主题。在可观测方面，Apollo 的所有进程在 /prometheus 端口暴露指标，因此需要在每个进程采集指标，且需要通过进程角色类别、进程实例名称两类标签对部署的进程做出区分。

了解 Apollo 的工作机制是通过指标观测 Apollo 的前提，Apollo 官方设计文档详细讨论了这一主题，这里列出 Apollo 的配置发布过程：

1. 用户登录 Portal 发布配置；

2. Portal 调用 AdminService 接口进行配置发布；

3. AdminService 发布配置后，向所有 ConfigService 发送 ReleaseMessage；

4. ConfigService 收到 ReleaseMessage 后通过监听器通知对应客户端拉取配置；

5. 客户端以 HTTP 长轮询方式连接监听器，60 秒内没有客户端相关的配置发布时连接器返回 304，客户端重新建立连接，有相关配置发布时监听器立即返回，客户端根据返回信息拉取配置，此外，客户端会定时拉取配置，配置信息缓存在内存和本地文件中。

以上过程中 ReleaseMessage 的发送过程是典型的消息消费场景，但是 Apollo 为了轻量化设计采用了以下设计方案：

1. AdminService 在配置发布后向 ReleaseMessage 表插入记录：AppId+Cluster+Namespace；

2. ConfigService 每秒扫描一次 ReleaseMessage 表，如发现新消息则通知所有的消息监听器；

3. 消息监听器得到 ReleaseMessage 后通知对应客户端。

观测云

观测云采集器 DataKit 支持 Prometheus 指标采集插件，能够从指标端点自动拉取指标，并在指标上报时附加由用户定义的标签。

部署 DataKit

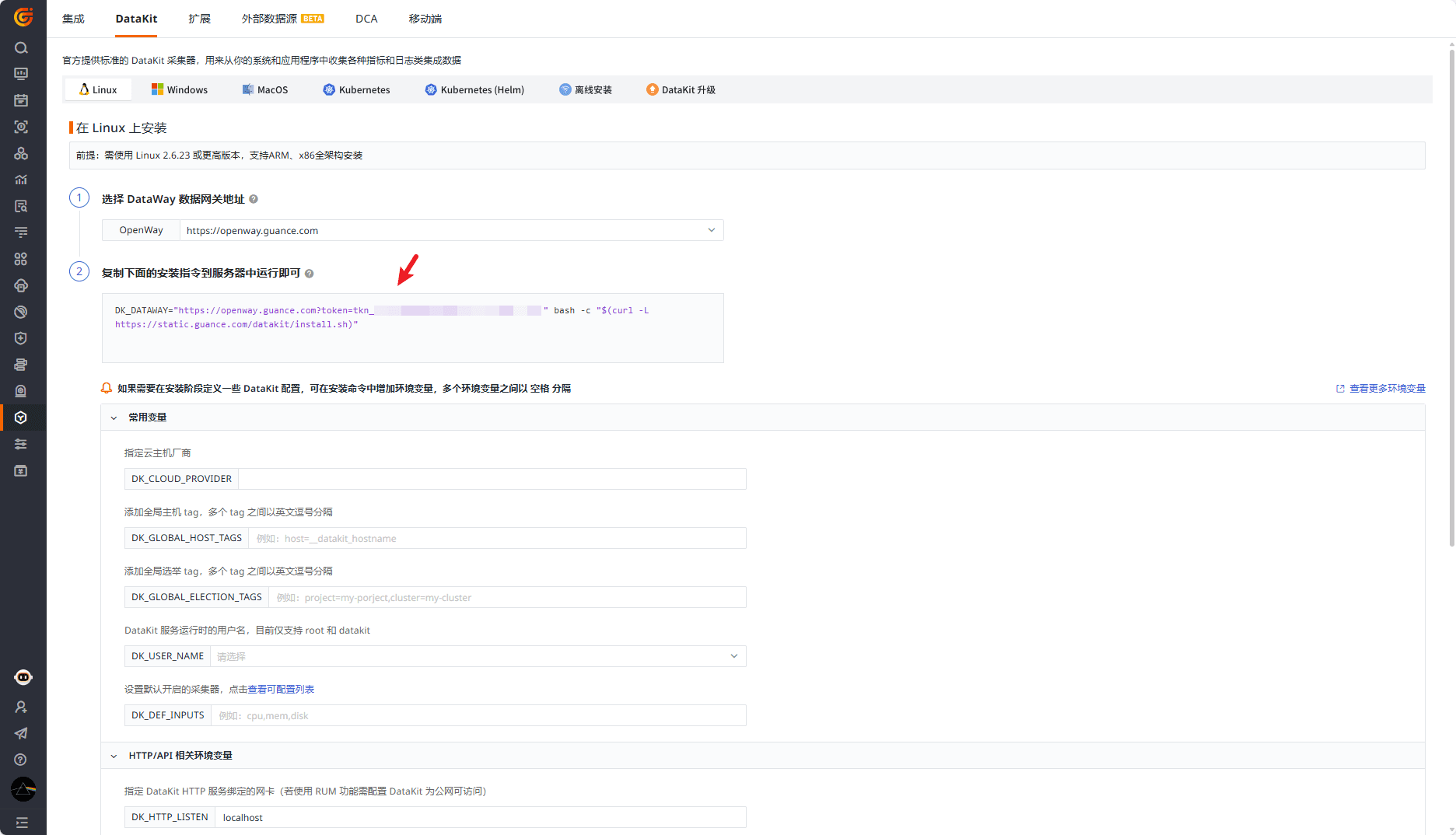

登录观测云控制台，点击「集成」-「DataKit」-「Linux」，复制安装命令在服务器执行即可。

开启 Promv2 插件

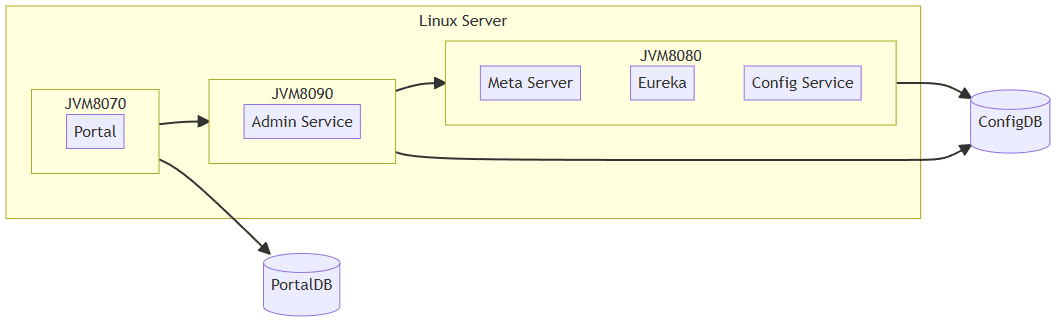

这里以一个较为简单的部署架构说明采集配置，Portal、ConfigService、AdminService 部署在同一服务器中，部署架构如下：

他们分别监听在 8070、8080、8090 端口，按照以下说明创建采集配置：

# 进入 Prometheus 采集器配置文件目录cd /usr/local/datakit/conf.d/prom
# 为每个角色复制配置文件，文件名能够标识一个进程，此处采用的命名规则为：<应用>-<进程类别>-<环境>-<实例编号>cp promv2.conf.sample apollo-portal-prod-1.confcp promv2.conf.sample apollo-config-prod-1.confcp promv2.conf.sample apollo-admin-prod-1.conf

修改配置文件，以 apollo-portal-prod-1.conf 为例，修改以下字段的值：

• source，DataKit 显示的采集器别名，与配置文件名保持一致，例如：apollo_portal_prod_1；

• url，采集端点，例如：http://localhost:8070/prometheus ；

• measurement_name，指标集名称：apollo；

• guance_role_name，角色标签，可选值：portal、admin_service、config_service；

• guance_instance_name，进程标签，例如：portal_prod_1，表示 Portal 生产环境实例 1。

完整配置示例：

# {"version": "1.65.1", "desc": "do NOT edit this line"}
[[inputs.promv2]]  ## Collector alias.  source = "apollo_portal_prod_1"
  url = "http://127.0.0.1:8070/prometheus"
  ## (Optional) Collect interval: (defaults to "30s").  interval = "30s"
  ## Measurement name.  ## If measurement_name is empty, split metric name by '_', the first field after split as measurement set name, the rest as current metric name.  ## If measurement_name is not empty, using this as measurement set name.  measurement_name = "apollo"
  ## Keep Exist Metric Name  ## If the keep_exist_metric_name is true, keep the raw value for field names.  keep_exist_metric_name = true
  ## TLS config  # insecure_skip_verify = true  ## Following ca_certs/cert/cert_key are optional, if insecure_skip_verify = true.  # ca_certs = ["/opt/tls/ca.crt"]  # cert     = "/opt/tls/client.root.crt"  # cert_key = "/opt/tls/client.root.key"
  ## Set to 'true' to enable election.  election = true
  ## Add HTTP headers to data pulling (Example basic authentication).  # [inputs.promv2.http_headers]  # Authorization = ""
  [inputs.promv2.tags]  # some_tag = "some_value"  # more_tag = "some_other_value"    guance_role_name = "portal"    guance_instance_name = "portal_prod_1"

按照以上方式修改其他配置文件。修改完成后执行命令 datakit service -R 重启 DataKit，启用采集器，可执行命令 datakit monitor 查看采集器运行情况。

稍后，可在观测云「指标」-「指标管理」页面搜索指标集 apollo 查看指标。

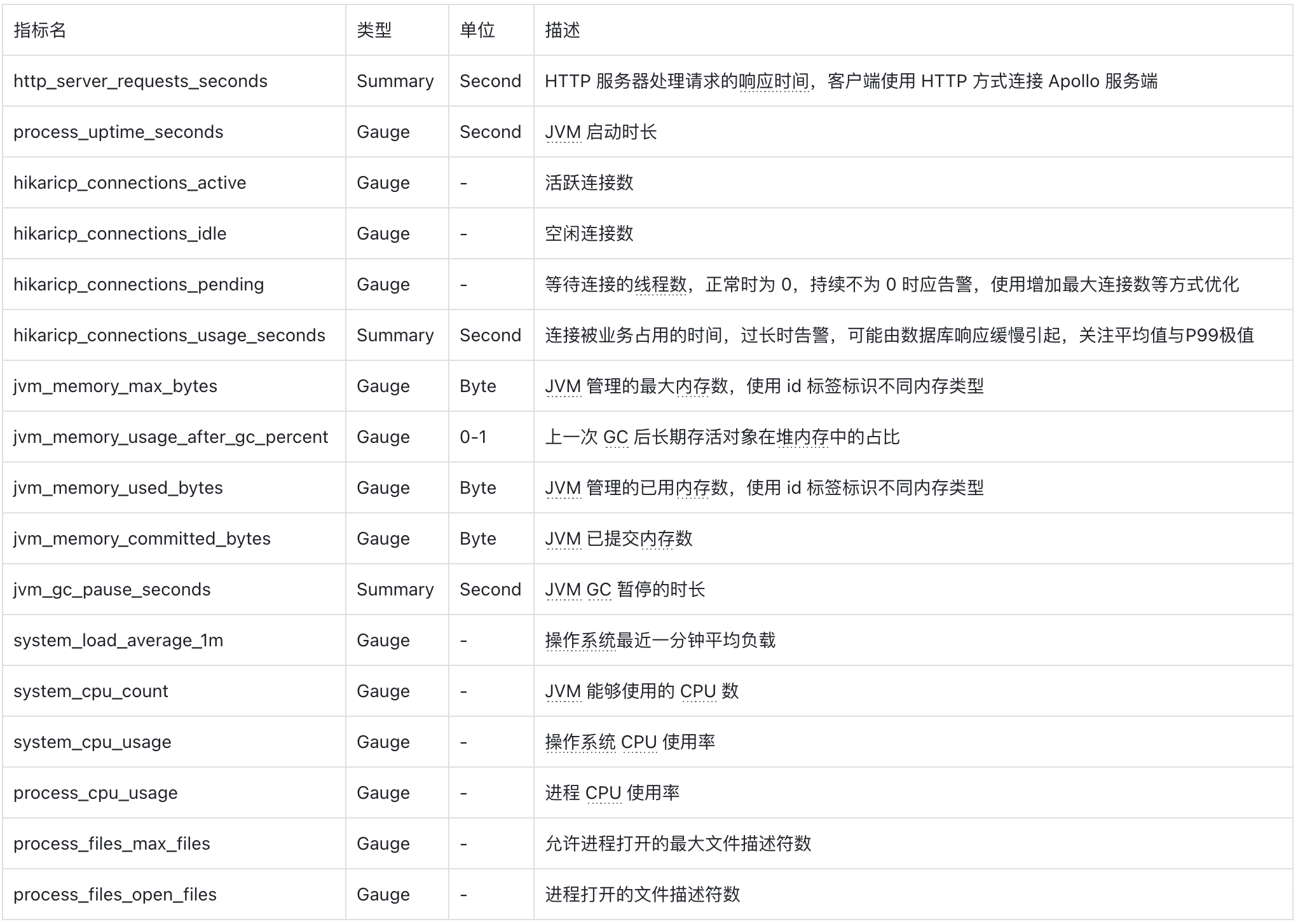

关键指标

场景视图

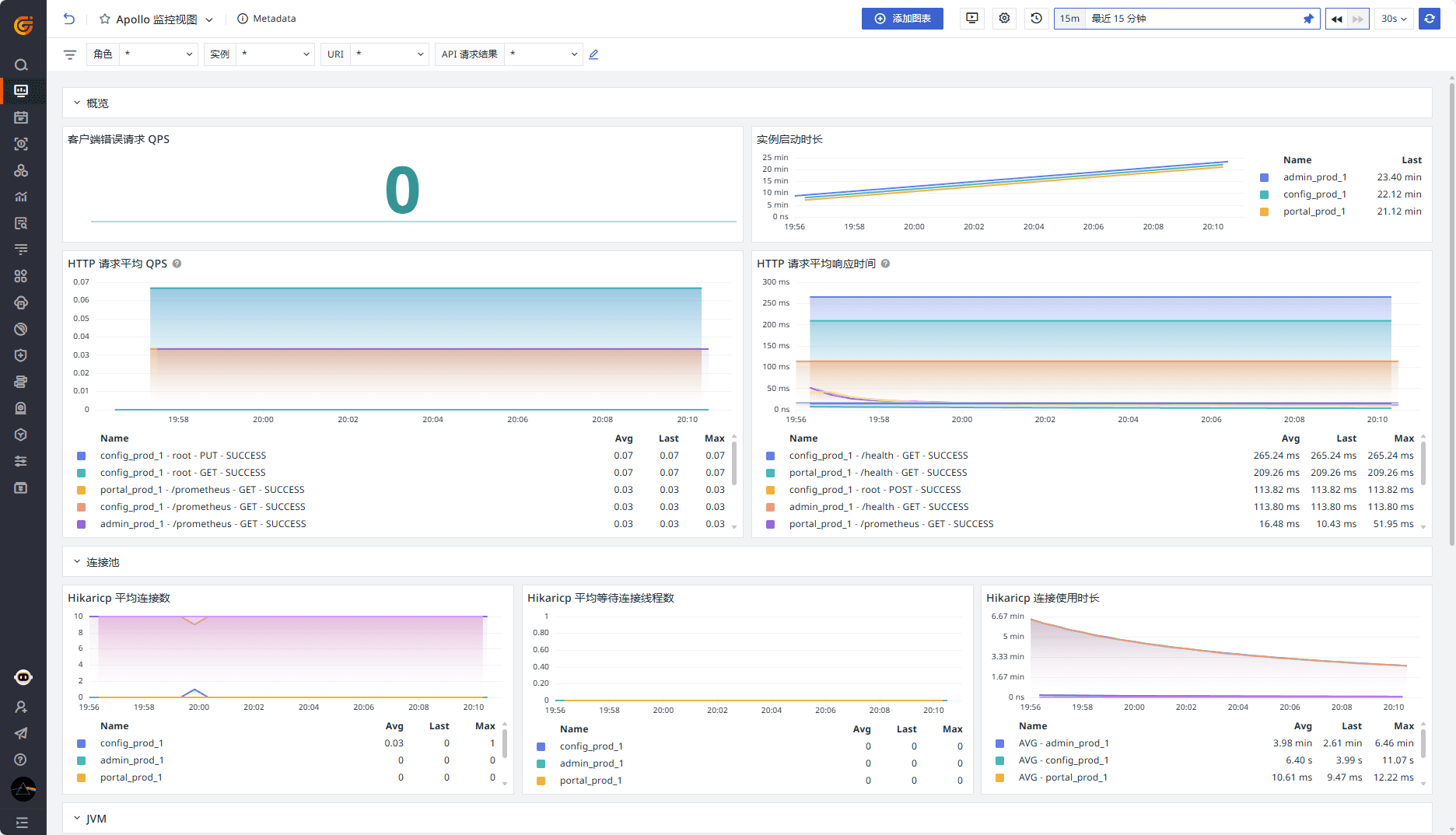

登录观测云控制台，点击「场景」 -「新建仪表板」，输入 “Apollo”， 选择 “Apollo 监控视图” ，点击 “确定” 即可添加视图。

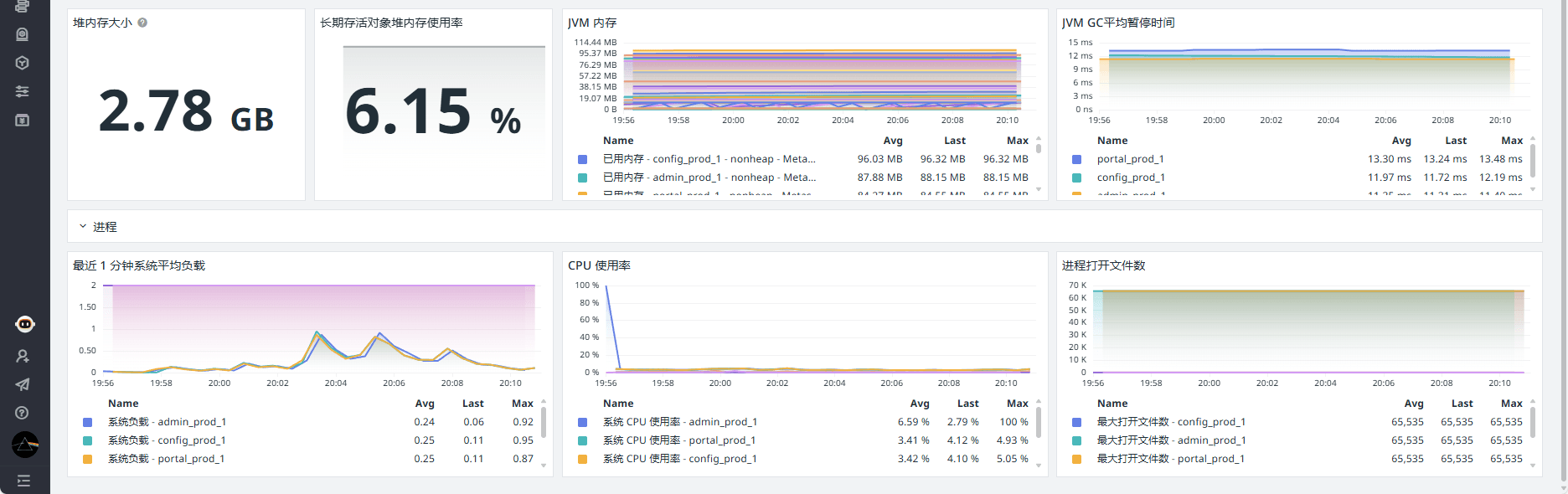

Apollo 监控视图包含 HTTP 请求、Hikaricp 连接池、JVM、进程指标相关的聚合，可针对角色、实例、HTTP URI 和请求结果进行过滤。

监控器

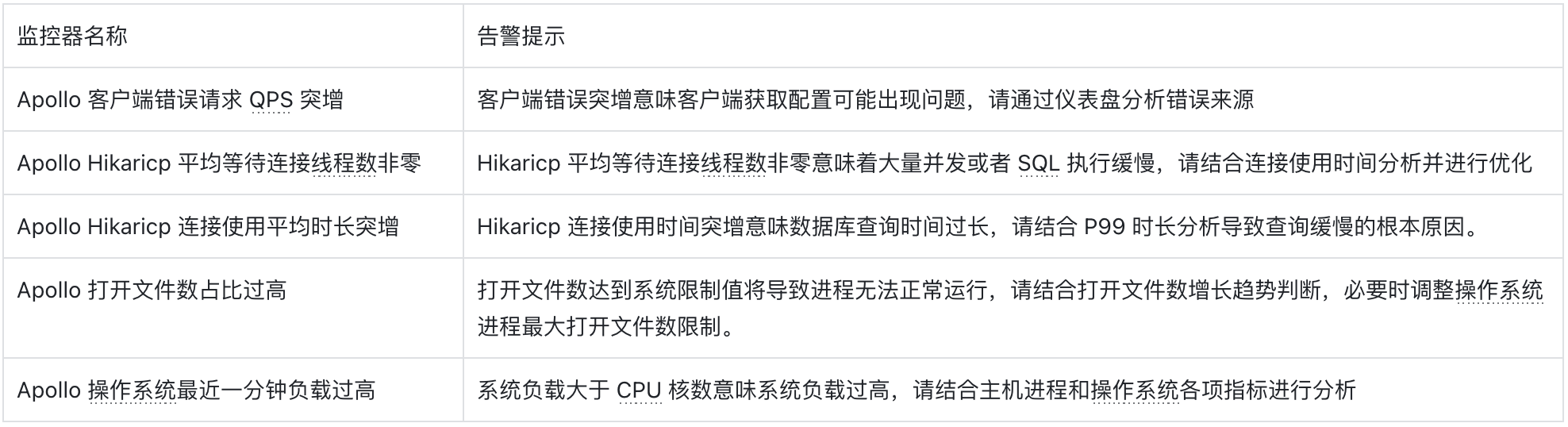

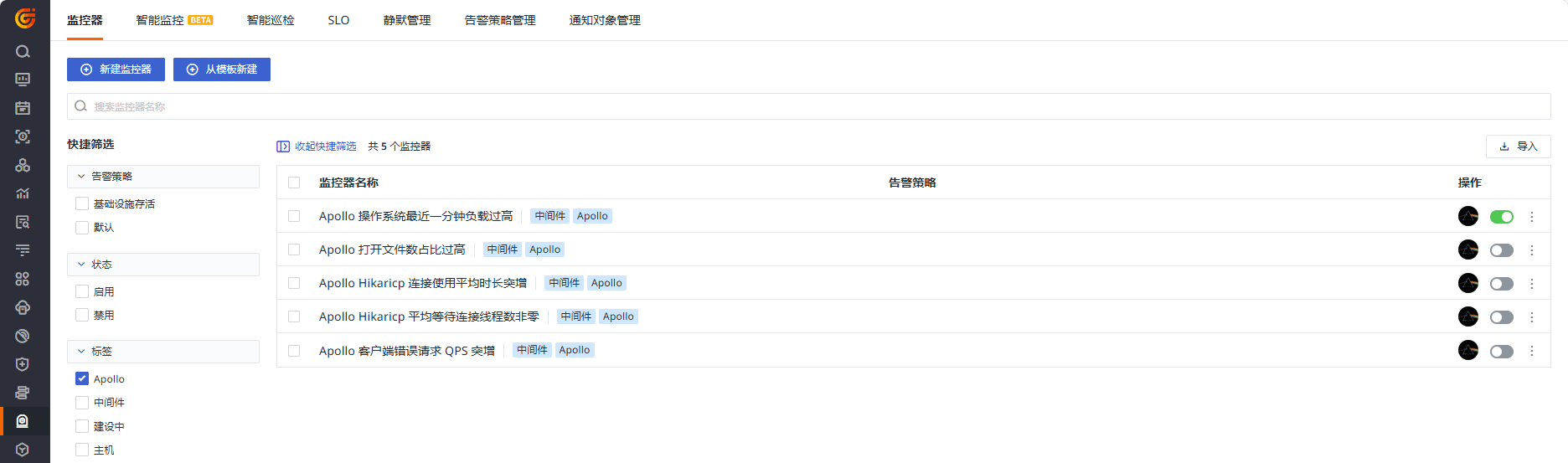

观测云已内置部分监控器，在「监控」-「监控器」页面启用 Apollo 检测库。

总结

通过采集 Apollo 信息，可以实时分析服务运行状况，分析数据、对未来可能发生的故障提前介入，防患于未然。
