bridge 核心架构思想
平台桥接机制是 ArkUI-X 框架提供的⼀种 ArkTs 语⾔和平台原⽣语⾔（Java、OC）之间通信的机制，⽅便⼆者互相调⽤。需要说明的是，平台桥接机制必须在打开 ArkUI 界⾯时才能进⾏，不能在⾮ArkUI 界⾯触发。平台桥接机制有两种应⽤场景：
1.ArkUI 界⾯需要和原⽣应⽤底座进⾏业务层⾯通信，⽐如应用中，需要借助宿主通道获取设备状态信息、下发控制命令等；
2.跨平台代码中⽤到了不⽀持跨平台的 API，此时⼜想跨平台可以利⽤此机制将不⽀持跨平台的 API 中转到原⽣实现。包括部分开源 API 以及全部的闭源 API，当前对应 API 尚不⽀持跨平台，可以基于原⽣平台语⾔封装业务接⼝，通过平台桥接机制供跨平台界⾯调⽤。
bridge 支持的能力现状
能力一：支持多种桥接模式
指定桥接模式的时机是在创建平台桥接示例时，创建时的条件：需指定名称，该名称 ArkTS 侧与平台侧保持一致，为了满足应用不同业务场景的 bridge 诉求，bridge 支持设置不同的桥接模式来进行两端通信（默认为 JSON 编解码模式）：
模式一：JSON 编解码模式
用户场景： JSON 模式可以满足用户大多数场景使用，支持基础数据类型、数组类型和结构化数据传递
模式二：二进制编解码模式
用户场景： 二进制模式相比 JSON 模式其他能力不变，新增加 Buffer 数据格式，支持传输如图片等数据量大的场景
模式三：线程并发模式
用户场景： 应用 Bridge 场景如果希望不阻塞主 UI 线程场景下使用线程并发模式
优势： 用户调度 bridge 都在 Platform 线程，然后由 Platform 线程切换到 JS 线程，数据编解码都会阻塞主 UI 线程，为了不阻塞主 UI 线程，将耗时处理放到后台异步线程中处理， 让 Bridge 调用者可连续发送数据
创建方式： 线程并发模式目前只能在原生平台侧创建平台桥接实例时指定
能力二：支持原生平台和 ArkTS 侧数据互相传递
发送数据， 接口参考: sendMessage（ArkTS）（支持直接传递 callback）， sendMessage（Android）， sendMessage（iOS）
接收数据， 接口参考: setMessageListener（ArkTS）（接收原生平台 sendMessage 发送的数据）， setMessageListener（Android）， messageListener（iOS） （onMessage->接收 ArkTS 侧 sendMessage 发送的消息、onMessageResponse->原生平台 sendmessage 后接收 ArkTS 侧的响应）
数据类型支持， 参考：数据类型支持
能力三：支持原生平台和 ArkTS 侧方法互相调用
定义被调用方法， Android 侧定义被调用方法时需将访问修饰符定义为 public
方法注册， ArkTS 侧需要通过方法registerMethod定义被原生平台侧调用的方法，原生平台侧供 ArkTS 侧调用的方法无需注册
方法移除和监听， ArkTS 侧可以通过方法unregisterMethod来移除已注册的 ArkTS 端的方法，原生平台侧通过实现IMethodResult接口，基于其中的onMethodCancel方法来监听 ArkTS 侧的事件注销通知
方法调用， 参考: callMethod（ArkTS），callMethodWithCallback（ArkTS）， callMethod（Android）， callMethod（iOS）（均支持带参数调用和无参数调用）
bridge 如何做到"一码三平台"
前面讲到的 bridge 主要是解决开发者在进行 ArkTS 代码开发时，需要使用的鸿蒙 API 不支持跨平台的问题，在 Android 和 iOS 平台上，可以借助 bridge 调用原生能力来完成任务。同时，对于任何跨平台框架的开发者而言，最终的目的肯定是写一套代码，能够同时运行到三个平台上，即“一码三平台”的思想，所以，如何让开发者使用 Bridge 适配时，修改最少量的原有架构和逻辑代码是 Bridge 最佳实践中需要讨论的一个重点。
接下来我们以调用相机管理的能力（该能力提供的 api 当前不支持跨平台），来介绍跨平台的 Bridge 实现“一码三平台”的推荐写法

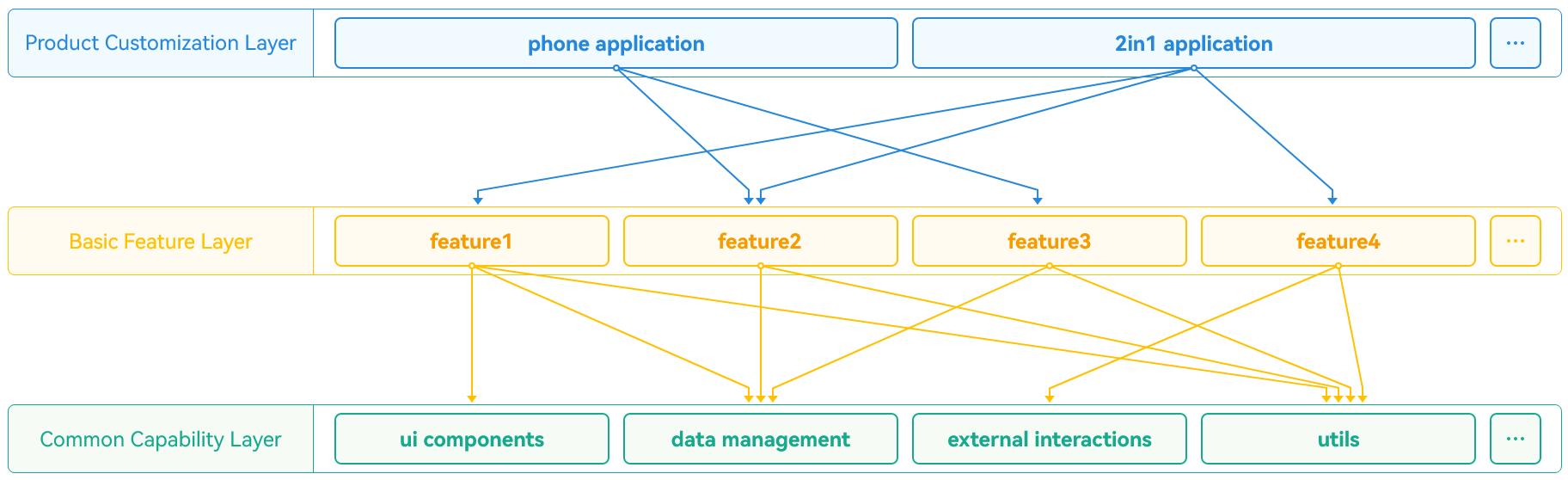

如上图所示，HarmonyOS 应用的分层架构主要包括三个层次：产品定制层、基础特性层和公共能力层，具体参考分层架构设计，基础特性层包含的主要是应用中的页面 UI 逻辑以及其中包含的核心功能逻辑。

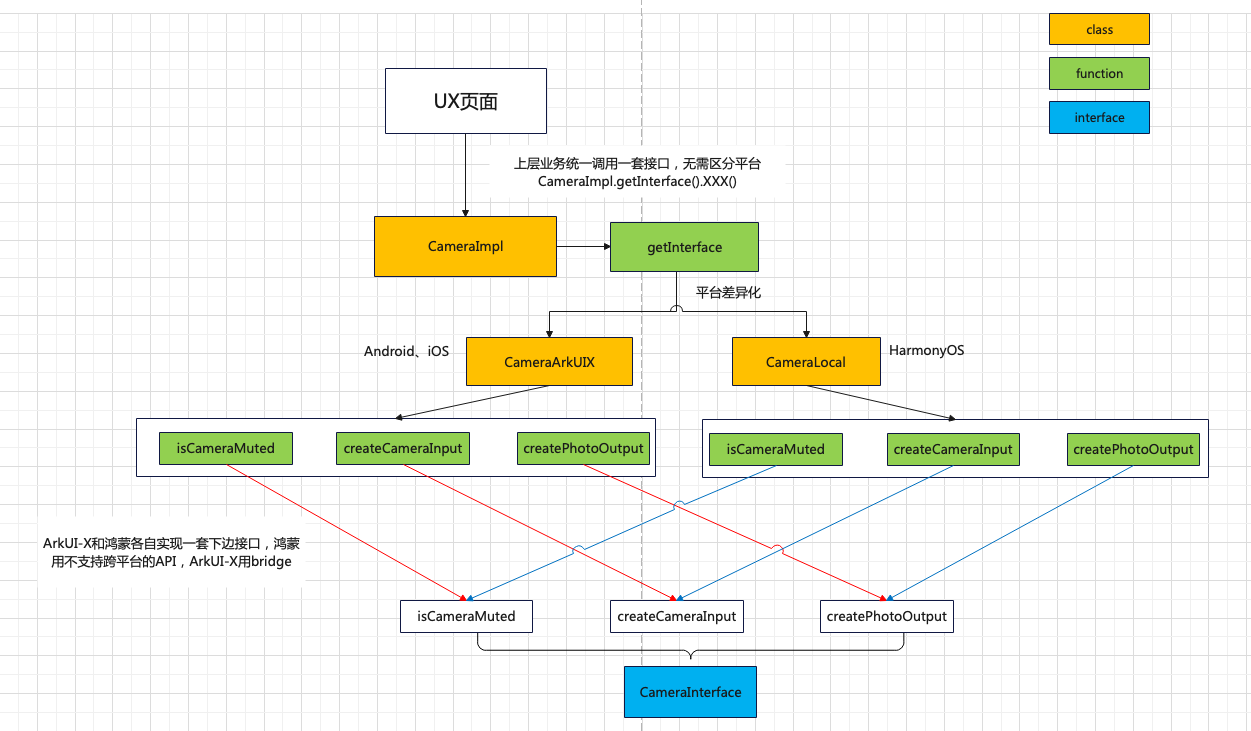

这里我们的核心思想便是，上层业务统一调用 CameraImpl 的一套接口，无需区分平台，CameraImpl 中实现平台差异化，即鸿蒙平台 getInterface 返回的是 CameraLocal 类，安卓和 iOS 平台返回的是 CameraArkUIX 类，下层 CameraInterface 包含 camera 能力暴露出去的所有接口，CameraLocal 和 CameraArkUIX 差异化实现了 CameraInterface 中的所有接口，即 CameraArkUIX 借助 bridge 调用原生能力，CameraLocal 直接调用鸿蒙 API 完成鸿蒙应用的能力实现。
上层业务，feature1 的页面中有一个按钮，用来查询当前相机是否被禁用，其中“media”需要在 feature1 模块的 oh-package.json5 文件中进行依赖配置：
// feature1/src/main/ets/pages/Index.etsimport { CameraImpl, CameraInterface } from "media";
@Entry@Componentstruct Index { build() { Row() { Column() { Button('相机状态查询') .width(300) .margin({top: 30}) .onClick(() => { CameraImpl.getInterface().isCameraMuted(); }) } } }}
复制代码
改造时，该 UI 业务逻辑部分保持不变，依赖的相机管理能力统一位于 commons 层，commons 层文件夹下有一个 module 包含媒体能力，暂且称为 media，其中可能包含 video、audio 和 camera 等能力。
首先先介绍改造后 media 中涉及 camera 能力的目录结构：
├── commons│ ├── media // commons层级功能模块 media│ │ ├── src\main\ets│ │ │ ├── camera│ │ │ │ ├── interface // interface 文件目录| | | | | └── CameraInterface.ets // Camera 模块功能接口定义| | | | └── impl // class 文件目录| | | | ├── Camera.ets // Camera| | | | ├── CameraArkUIX.ets // ArkUIX实现| | | | └── CameraLocal.ets // HarmonyOS实现| | | └── 功能...│ │ ├── Index.ets│ │ └── oh-package.json5│ └── 其他模块...
复制代码
// commons/media/src/main/ets/camera/interface/CameraInterface.etsexport interface CameraInterface { isCameraMuted(): void;}
复制代码
这里的‘@ohos.bridge’、'utils'分别来自于下文中 host_bridge、utils 模块，需要在 media 模块的 oh-package.json5 文件中进行依赖配置。
// commons/media/src/main/ets/camera/impl/CameraArkUIX.etsimport { CameraInterface } from '../interface/CameraInterface';import bridge from '@arkui-x.bridge';import { bridgeApi } from '@ohos.bridge';
export class CameraArkUIX implements CameraInterface { private static instance: CameraArkUIX;
public static getInstance(): CameraArkUIX { if (!CameraArkUIX.instance) { CameraArkUIX.instance = new CameraArkUIX(); } return CameraArkUIX.instance; }
public isCameraMuted(): boolean { console.log("getInteractive enter arkuix"); return bridgeApi.getBridge().isCameraMuted(); }}
复制代码
// commons/media/src/main/ets/camera/impl/CameraLocal.etsimport camera from '@ohos.multimedia.camera';import { CameraInterface } from '../interface/CameraInterface';
export class CameraLocal implements CameraInterface { private static instance: CameraLocal;
public static getInstance(): CameraLocal { if (!CameraLocal.instance) { CameraLocal.instance = new CameraLocal(); } return CameraLocal.instance; }
public isCameraMuted(): boolean { let cameraManager = camera.getCameraManager(getContext()); let isMuted: boolean = cameraManager.isCameraMuted(); return isMuted; }}
复制代码
// commons/media/src/main/ets/camera/impl/Camera.etsimport { CameraArkUIX } from './CameraArkUIX';import { CameraLocal } from './CameraLocal';import { CameraInterface } from './interface/CameraInterface';import { PlatformInfo, PlatformTypeEnum } from 'utils';
export class CameraImpl { public static getInterface(): CameraInterface { let platform: PlatformTypeEnum = PlatformInfo.getPlatform(); if (platform == PlatformTypeEnum.ANDROID || platform == PlatformTypeEnum.IOS) { return CameraArkUIX.getInstance(); } else { return CameraLocal.getInstance(); } }}
复制代码
此外，需要新建 host_bridge 模块，用来管理 bridge 的相关实现方法，具体目录结构及实现如下：
├── commons│ ├── host_bridge // 定义bridge的一些公共方法模块│ │ ├── src\main\ets│ │ │ ├── interface // 可以定义Callback、Response等文件接口| | | └── BridgeApi.ets // 对外暴露的bridge实现类，在应用生命周期初始化创建│ │ ├── Index.ets // 对外导出组件实例文件│ │ └── oh-package.json5 // host_bridge 依赖项配置文件│ └── 其他模块...
复制代码
// commons/host_bridge/src/main/ets/BridgeApi.etsimport bridge from '@arkui-x.bridge';import { PlatformInfo, PlatformTypeEnum } from 'utils';
export class bridgeApi { private static bridgeImpl: bridge.BridgeObject;
constructor() { let platform: PlatformTypeEnum = PlatformInfo.getPlatform(); if (platform == PlatformTypeEnum.ANDROID || platform == PlatformTypeEnum.IOS) { bridgeApi.bridgeImpl = bridge.createBridge('arkuixbridge'); } }
static getBridge(): bridge.BridgeObject | null { return bridgeApi.bridgeImpl? bridgeApi.bridgeImpl:null; }}
复制代码
这里需要注意的是，bridgeApi 的构造函数中创建了名为 arkuixbridge 的 bridge 实例对象，用来和安卓或者 iOS 原生侧进行通信，那么在什么时机去构建 bridgeApi 的实例对象呢，这里推荐在跨平台入口 Ability 的 onCreate 生命周期中初始化，例如：
// feature1/src/main/ets/entryability/EntryAbility.etsimport { bridgeApi } from '@ohos.bridge';
export default class EntryAbility extends UIAbility { onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void { let bridgeImpl: bridgeApi = new bridgeApi(); hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onCreate'); } ...}
复制代码
common 层中的很多能力都依赖平台差异化，所以 utils 中新建一个 PlatformInfo.ets 用来提供接口类及平台枚举，具体的目录结构及实现如下：
├── commons│ ├── utils // commons层级功能模块 utils 通用方法│ │ ├── src\main\ets│ │ │ ├── common // 常量、数据结构等定义文件目录| | | └── utils // class 文件目录| | | └── PlatformInfo.ets // 区分当前设备平台│ │ ├── Index.ets // utils 对外暴露接口导出文件│ │ └── oh-package.json5 // utils 依赖项配置文件│ └── 其他模块...
复制代码
// commons/utils/src/main/ets/utils/PlatformInfo.etsimport deviceInfo from '@ohos.deviceInfo';
export enum PlatformTypeEnum { HARMONYOS = 'HarmonyOS Platform', ANDROID = 'Android Platform', IOS = 'iOS Platform', UNKNOWN = 'Unknown Platform',}
export class PlatformInfo { static getPlatform(): PlatformTypeEnum { let osFullNameInfo: string = deviceInfo.osFullName; let platformName: string = osFullNameInfo.split(' ')[0]; if (platformName.includes("OpenHarmony")) { return PlatformTypeEnum.HARMONYOS; } else if (platformName.includes("Android")) { return PlatformTypeEnum.ANDROID; } else if (platformName.includes('iOS')) { return PlatformTypeEnum.IOS; } else { return PlatformTypeEnum.UNKNOWN; } }}
复制代码
FAQ
Q1：

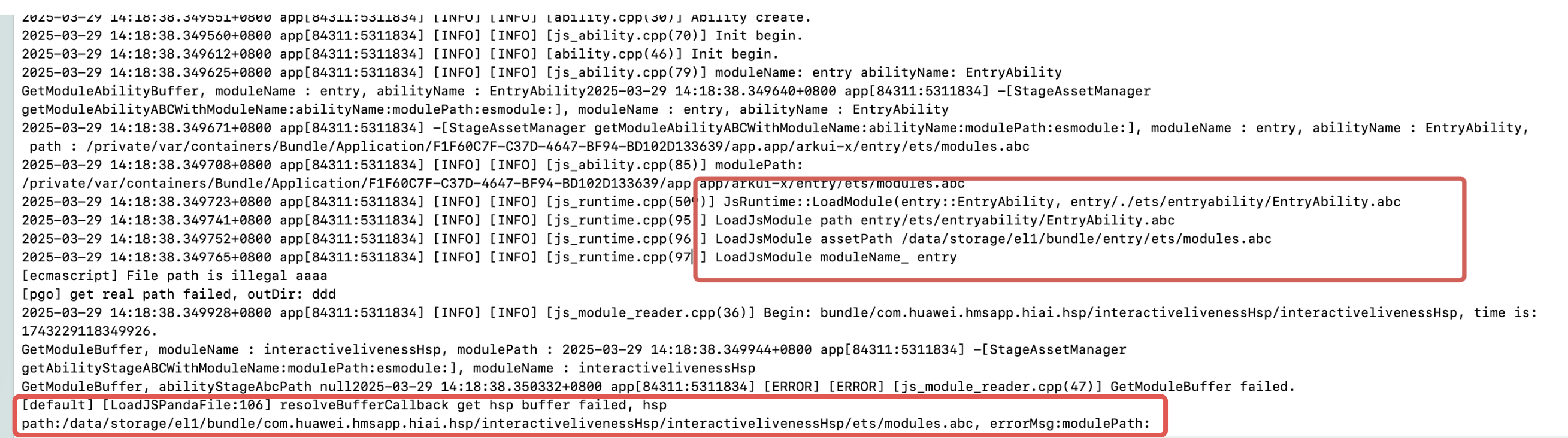

上面讲到的都是开源 API 不支持跨平台时的处理策略，对于均不支持跨平台的 HMS API，直接基于上述写法运行起来会直接 crash，以活体检测 API interactiveLiveness为例，运行态会报如下截图错误，该如何解决？
A1：
1.原因分析： 如果应用工程中 import 了 HMS API 并涉及到具体调用，当应用运行起来后还未执行到具体业务逻辑时，方舟虚拟机就会首先遍历寻找实现这些 HMS API 的 hsp，对于鸿蒙应用而言，这些 hsp 包预置到鸿蒙手机系统，因而可以成功获取，但是安卓和 iOS 原生平台未集成这些闭源 hsp，所以会因找不到 hsp 直接 crash。（注：若 import 了 HMS API，但是只存在对象声明，不调用 API 的情况不会初始化寻找对应 hsp）。
2.解决方案： 仍可以基于上面“一码三平台”的架构，只不过需要在 commons 层使用 HMS API 的地方引入动态import的处理策略，以活体检测 API 为例，具体实现参考如下：
// commons/recognize/src/main/ets/Interactive/Interactive.etsimport { PlatformInfo, PlatformTypeEnum } from 'utils';import { InteractiveInterface } from './interface/interactiveInterface';import { InteractiveArkUIX } from './impl/interactiveArkUIX';
export class Interactive { public static getInterface(): InteractiveInterface { let platform: PlatformTypeEnum = PlatformInfo.getPlatform(); if (platform == PlatformTypeEnum.ANDROID || platform == PlatformTypeEnum.IOS) { return InteractiveArkUIX.getInstance(); } else { return InteractiveLocal.getInstance(); }}
复制代码
这里不再赘述 InteractiveArkUIX 的实现，和上文 CameraArkUIX 思想一致，直接看 InteractiveLocal 的实现，最重要的便是在使用 startLivenessDetection 该 API 之前，需要重新动态 import 一次具体的系统接口文件，但正如上述所说，函数入口处的 isSilentMode、actionsNum 和 routerOptions 只是使用 API 中的数据类型声明定义变量，这些仍可以直接使用文件入口处 import 的 interactiveLiveness 能力而不会带来问题：
// commons/recognize/src/main/ets/Interactive//impl/InteractiveLocal.etsimport { InteractiveInterface } from '../interface/interactiveInterface';import { BusinessError } from '@kit.BasicServicesKit';import { hilog } from '@kit.PerformanceAnalysisKit';import interactiveLiveness from '@hms.ai.interactiveLiveness'
export class InteractiveLocal implements InteractiveInterface { public startInteractive(): void { let isSilentMode = "INTERACTIVE_MODE" as interactiveLiveness.DetectionMode; let actionsNum = 3 as interactiveLiveness.ActionsNumber; let routerOptions: interactiveLiveness.InteractiveLivenessConfig = { actionsNum: actionsNum, isSilentMode: isSilentMode }; import('@hms.ai.interactiveLiveness').then((ns) => { try { ns.default.startLivenessDetection(routerOptions).then((DetectState: boolean) => { hilog.info(0x0001, "LivenessCollectionIndex", `Succeeded in jumping.`); }).catch((err: BusinessError) => { hilog.error(0x0001, "LivenessCollectionIndex", `Failed to jump. Code：${err.code}，message：${err.message}`); }) } catch (err) { err = err as BusinessError; console.error(`startLivenessDetection failed. Code: ${err.code}, message: ${err.message}`); } return; }) }}
复制代码
3.更优化的解决方案： 上述写法虽然可以解决 crash 的问题，但是不可避免地会在一个 ets 文件中的不同函数中反复多次进行动态 import API，影响开发效率和代码整齐程度，所以可以考虑在 Interactive 类的平台差异化处，直接进行动态 import ets 文件的处理，处理完成后，文件内使用 HMS API 的地方无需再增加动态 import API 的侵入修改。
// commons/recognize/src/main/ets/Interactive/Interactive.etsimport { PlatformInfo, PlatformTypeEnum } from 'utils';import { InteractiveInterface } from './interface/interactiveInterface';import { InteractiveArkUIX } from './impl/interactiveArkUIX';
export class Interactive { public static async getInterface(): Promise<InteractiveInterface|null> { let temp: InteractiveInterface | null = null; let platform: PlatformTypeEnum = PlatformInfo.getPlatform(); if (platform == PlatformTypeEnum.ANDROID || platform == PlatformTypeEnum.IOS) { temp = InteractiveArkUIX.getInstance(); } else { await import('./impl/interactiveLocal').then((ns) => { temp = new ns.InteractiveLocal(); }) } return temp; }}
复制代码
