TL;DR

• 场景：基于 Kylin 4.0，从零搭建日期/区域/产品/渠道 Cube，支持离线构建，实时能力可选。

• 结论：命中合适 Cuboid 可将复杂聚合降到秒级；通过 Aggregation Group/层级维度显著压缩存储与构建成本。

• 产出：端到端步骤、SQL 示例、优化策略与一份工程化错误速查卡，便于落地与后续迭代。

版本矩阵

Cube 介绍

Apache Kylin 是一个开源的分布式分析引擎，专注于提供大数据的实时 OLAP（在线分析处理）能力。Cube（立方体）是 Apache Kylin 的核心概念之一，通过预计算大规模数据的多维数据集合，加速复杂的 SQL 查询。下面详细介绍 Cube 的关键点：

Cube 的基本概念

Kylin 中的 Cube 是通过对一组事实表（通常是业务数据表）进行多维建模后，生成的预计算数据结构。Cube 涉及对多维数据的度量和维度的组合，从而可以在查询时通过检索预先计算的结果来显著减少计算开销。

• 维度（Dimension）：数据中用于分组、筛选和切片的数据字段，例如时间、地区、产品等。

• 度量（Measure）：通常是需要进行聚合计算的数据字段，例如销售额、订单数等。

• Cuboid：每个 Cube 由多个 Cuboid 构成，Cuboid 是一个特定维度组合的子集。Cube 中每种维度组合都会生成一个 Cuboid，每个 Cuboid 存储了该组合下的预聚合结果。

Cube 的创建过程

• 数据建模：首先在 Kylin 中创建一个数据模型（Data Model），这个模型定义了事实表和维度表之间的关系，类似于星型或雪花型模式。模型中也定义了需要聚合的度量字段。

• Cube 设计：基于数据模型设计 Cube，指定 Cube 的维度和度量。Kylin 会根据定义自动计算所有可能的维度组合（Cuboid）。

• 构建 Cube：构建过程会读取底层数据源（如 Hive、HBase、Kafka），然后根据指定的维度和度量生成每个 Cuboid 的预计算数据。这些预计算结果存储在 HBase 或其他存储引擎中。

Cube 的查询与优化

查询加速机制

当有 SQL 查询请求到达 Kylin 时，系统会通过以下步骤实现查询加速：

1. 查询解析：首先解析 SQL 语句，识别查询涉及的事实表、维度列和度量指标

2. Cuboid 匹配：根据查询条件中的维度组合，在预计算的 Cuboid 集合中寻找完全匹配或最接近的 Cuboid

3. 结果返回：直接从匹配的 Cuboid 中获取预计算结果，避免了以下实时计算过程：

4. 原始数据扫描

5. 多表连接操作

6. 聚合计算

典型应用场景示例：

• 电商平台需要实时查询"华东地区手机品类在 2023 年 Q3 的销售额"

• 广告系统要分析"不同年龄段用户在各时间段的点击率"

• 物流系统查询"各区域配送中心的准时送达率"

Cube 优化策略

为了平衡查询性能与存储成本，Kylin 提供多种 Cube 优化方法：

1. Aggregation Group（聚合组）：

2. 将相关维度划分为逻辑组，仅计算组内维度的组合

3. 配置示例：将"时间(年/月/日)"、"地域(国家/省/市)"、"产品(品类/品牌)"分为三个独立组

4. 可减少 Cuboid 数量从 2^n 降到 ∑2^m (m 为各组维度数)

5. 层级维度优化：

6. 对具有层级关系的维度(如年-月-日)设置特殊处理

7. 只计算完整层级路径，跳过非常用组合(如年-日)

8. 必要维度设置：

9. 标记必须出现在所有 Cuboid 中的核心维度

10. 确保关键查询都能获得加速

11. 联合维度：

12. 将总是同时查询的维度绑定为一个维度组

13. 例如"用户 ID+设备 ID"作为联合维度

优化效果对比：

• 未优化：10 个维度会产生 1024 个 Cuboid

• 优化后：分组配置可能仅需生成 100-200 个 Cuboid

• 存储空间可减少 60-80%，构建时间缩短 50%以上

实际应用建议：

1. 先分析高频查询模式

2. 根据查询特征设计 Aggregation Group

3. 持续监控并调整 Cube 设计

4. 对重要业务保留完整 Cube，次要业务使用优化 Cube

实时 OLAP

Kylin 4.0 引入了对实时 OLAP 的支持，使用 Kafka 作为实时数据流输入，构建实时 Cube。通过使用 Lambda 架构，Kylin 可以支持实时和批处理数据的整合分析。

Cube 的典型应用场景

• 大规模数据分析：Cube 适用于分析超大规模的数据集，通过预计算方式加速查询。

• 实时分析：实时 Cube 允许用户在近乎实时的基础上分析流数据。

• 商业智能（BI）工具的集成：Kylin 提供与 Tableau、Power BI 等常见 BI 工具的集成，用户可以使用熟悉的 SQL 查询语言进行复杂的多维分析。

创建 Cube（按日期、区域、产品、渠道）

Cube 设计

维度：日期、渠道、区域、产品指标：销售总金额、订单总比数

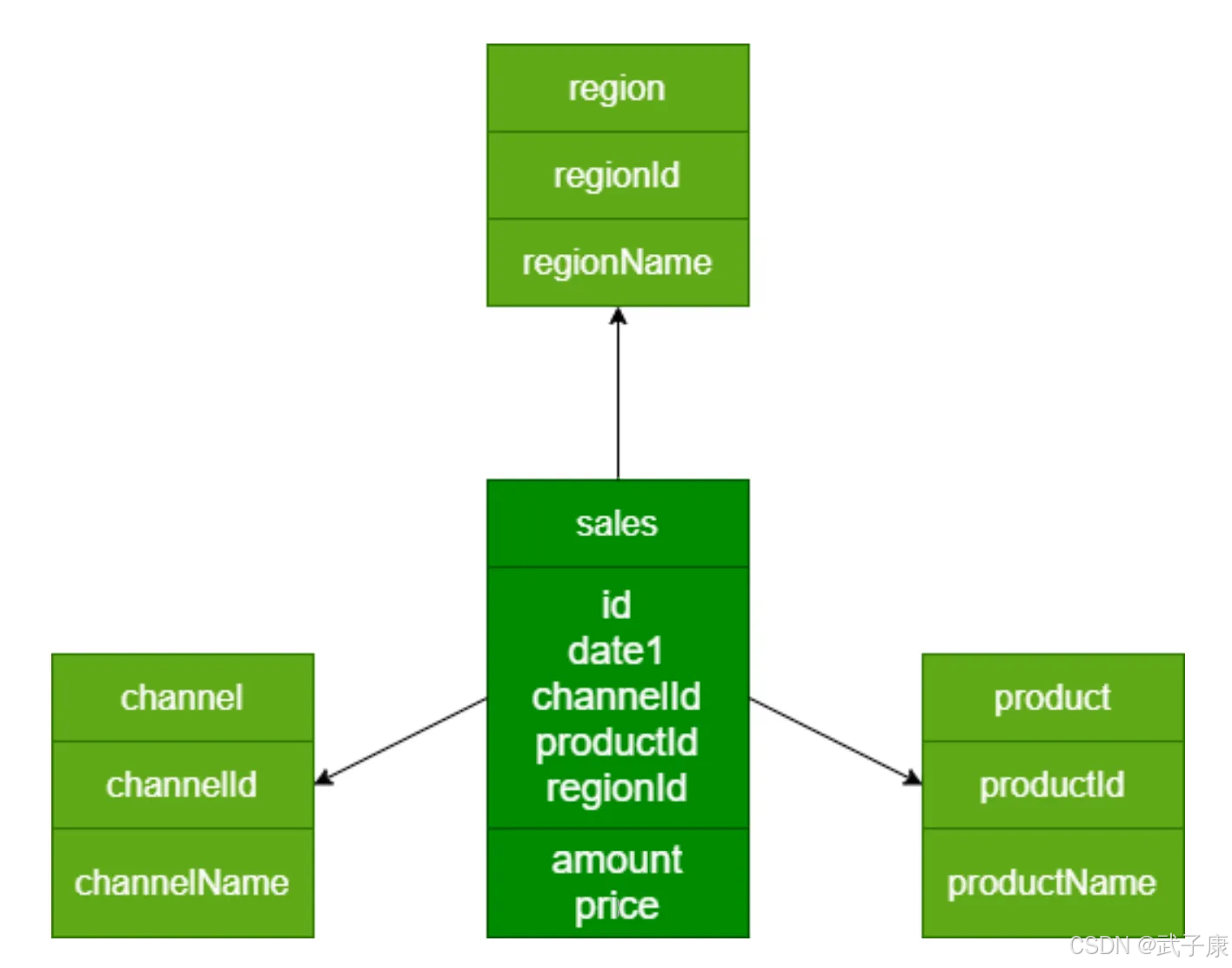

结构图如下：

对应的 SQL 如下所示：

select  t1.date1,  t2.regionid,  t2.regionname,  t3.productid,  t3.productname,  sum(t1.price) as total_money,  sum(t1.amount) as total_amountfrom  dw_sales t1inner join dim_region t2on t1.regionid = t2.regionidinner join dim_product t3on t1.productid = t3.productidgroup by  t1.date1,  t2.regionid,  t2.regionname,  t3.productid,  t3.productnameorder by  t1.date1,  t2.regionname,  t3.productname

核心步骤

定义数据源 => 定义 Model => 定义 Cube => 构建 Cube

操作步骤

创建 Model

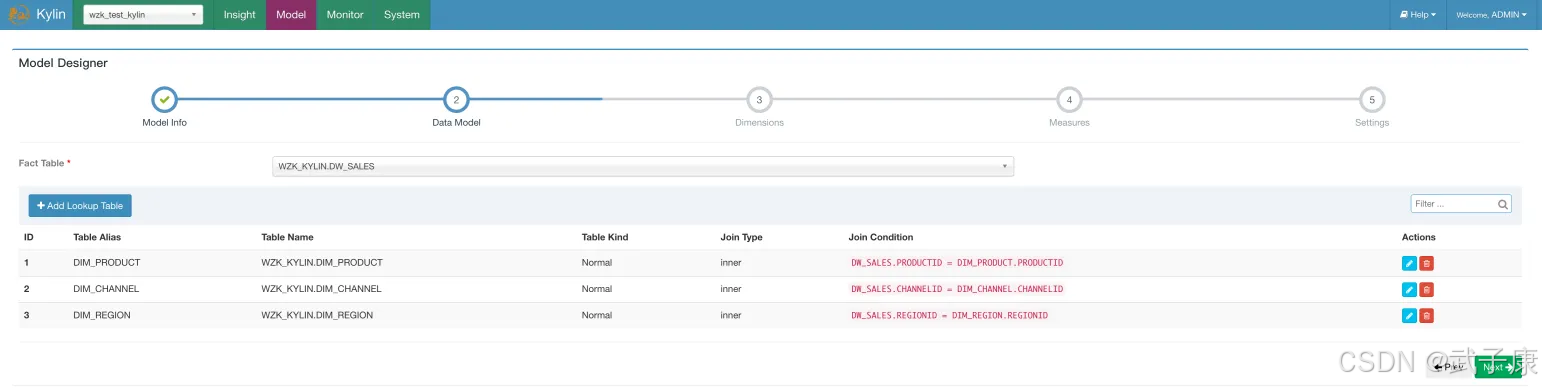

创建的时候，Lookup Table，配置成如下的内容：

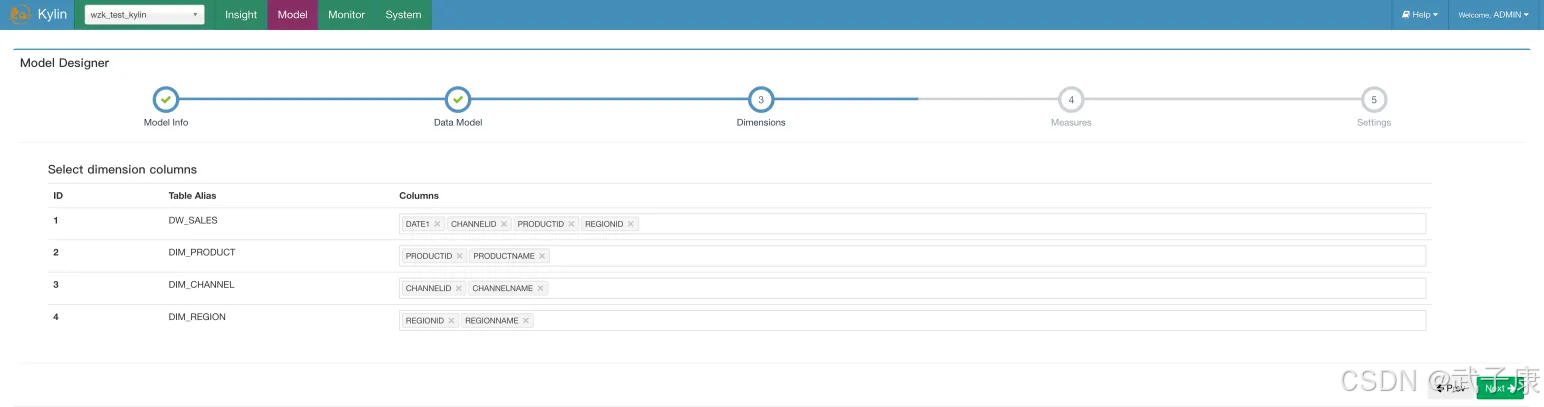

配置维度为如下的结果：

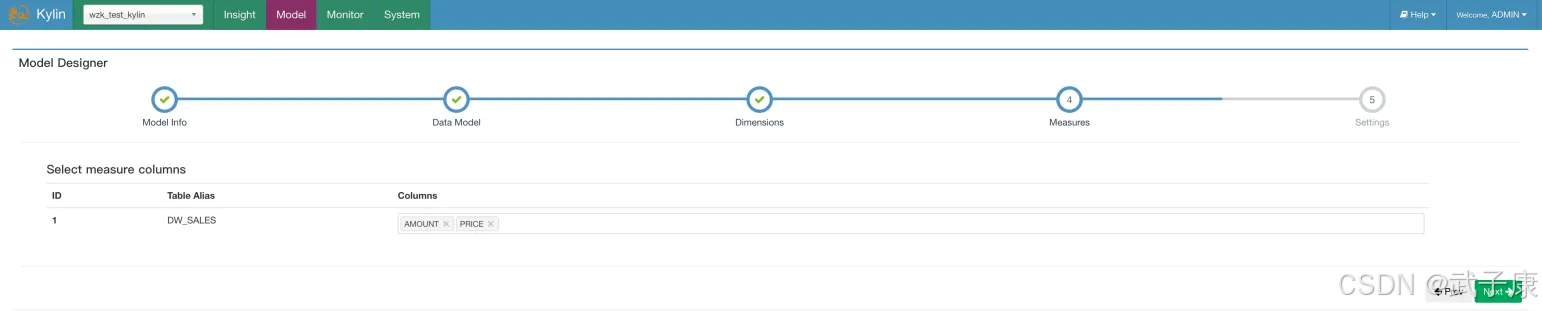

配置度量为如下的结果：

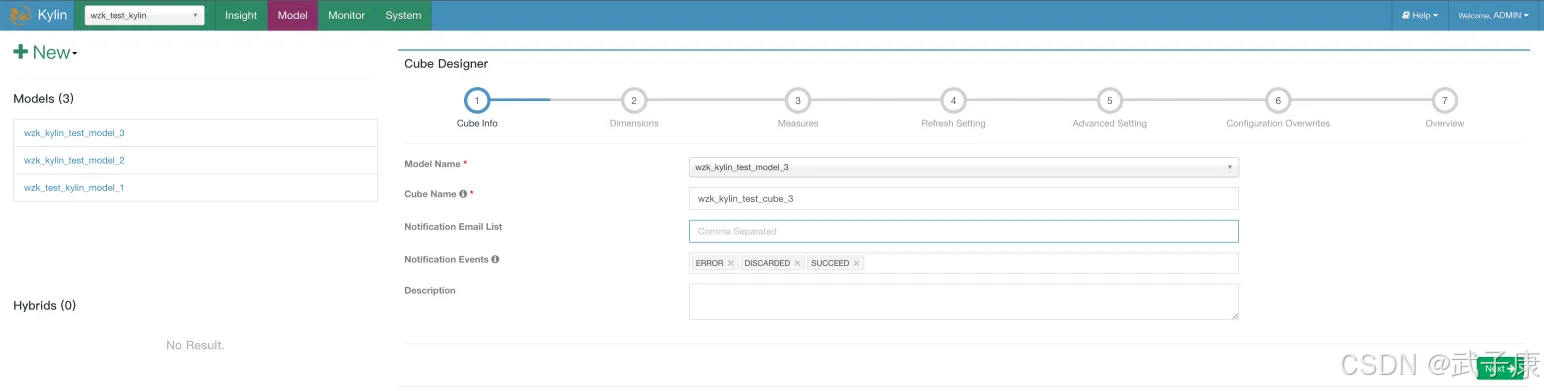

创建 Cube

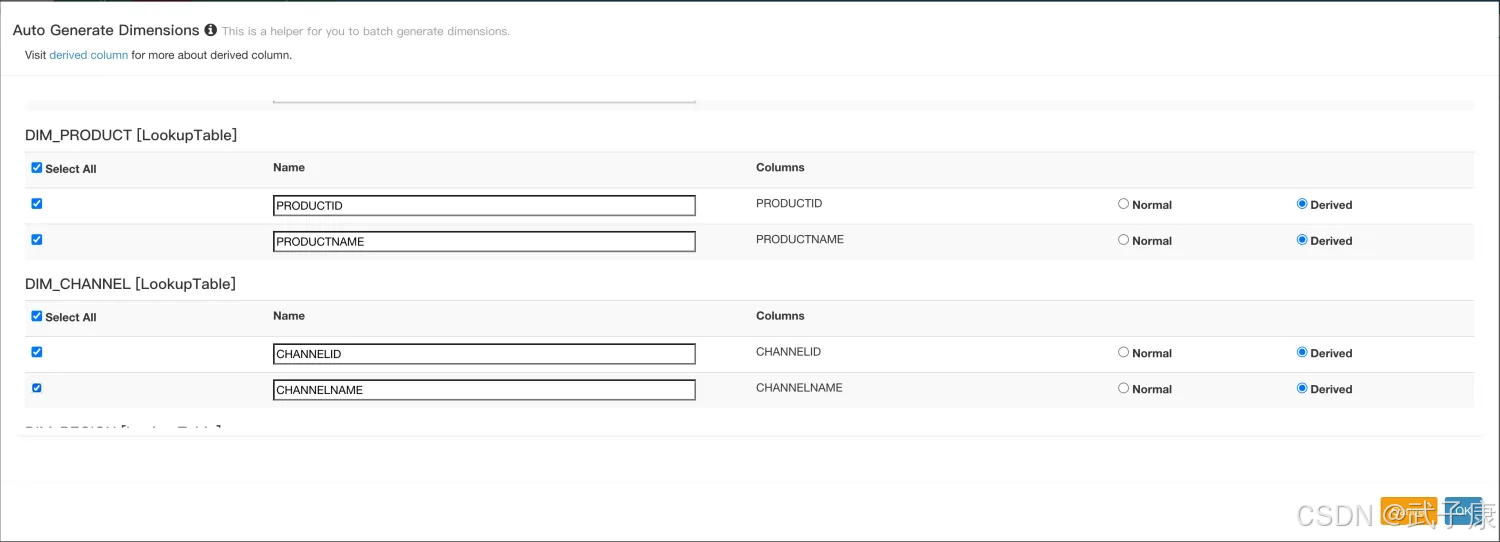

选择维度，如下图所示：

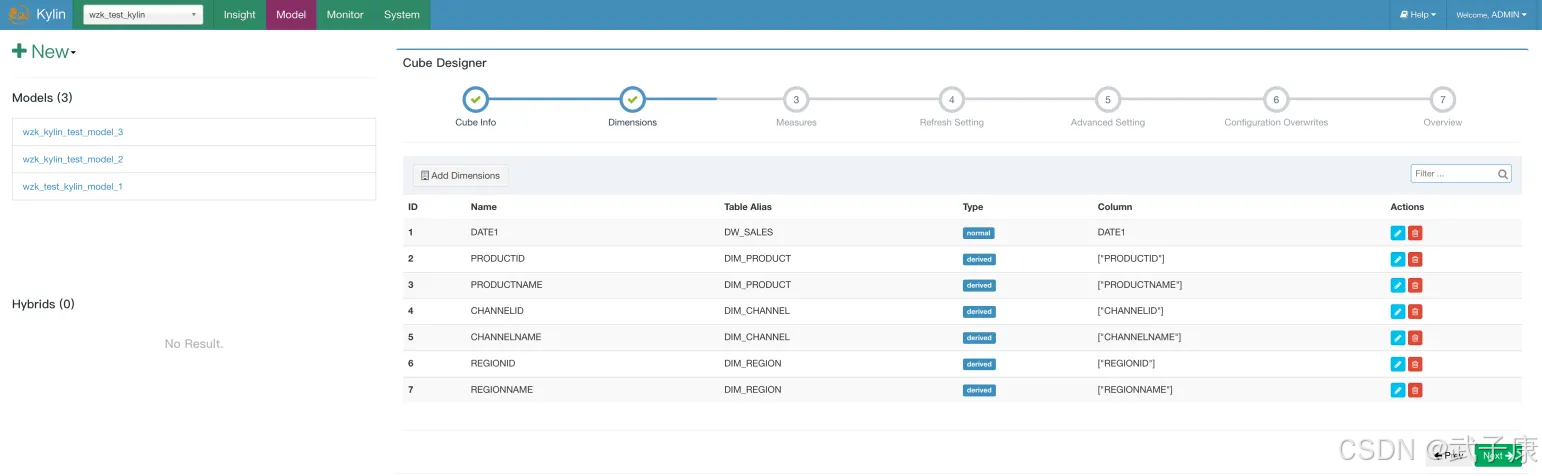

配置完的结果如下图：

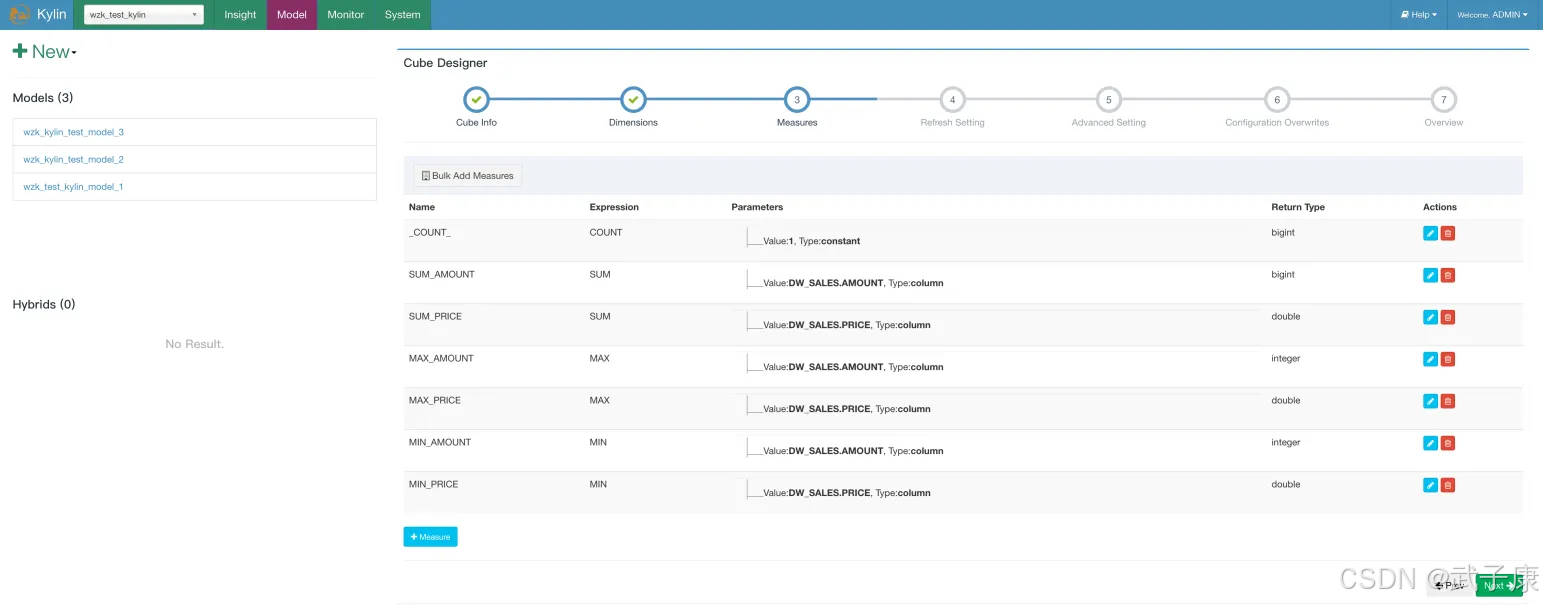

指定指标，如下图所示：

我们继续 Build 操作，对 Cube 进行 Build：

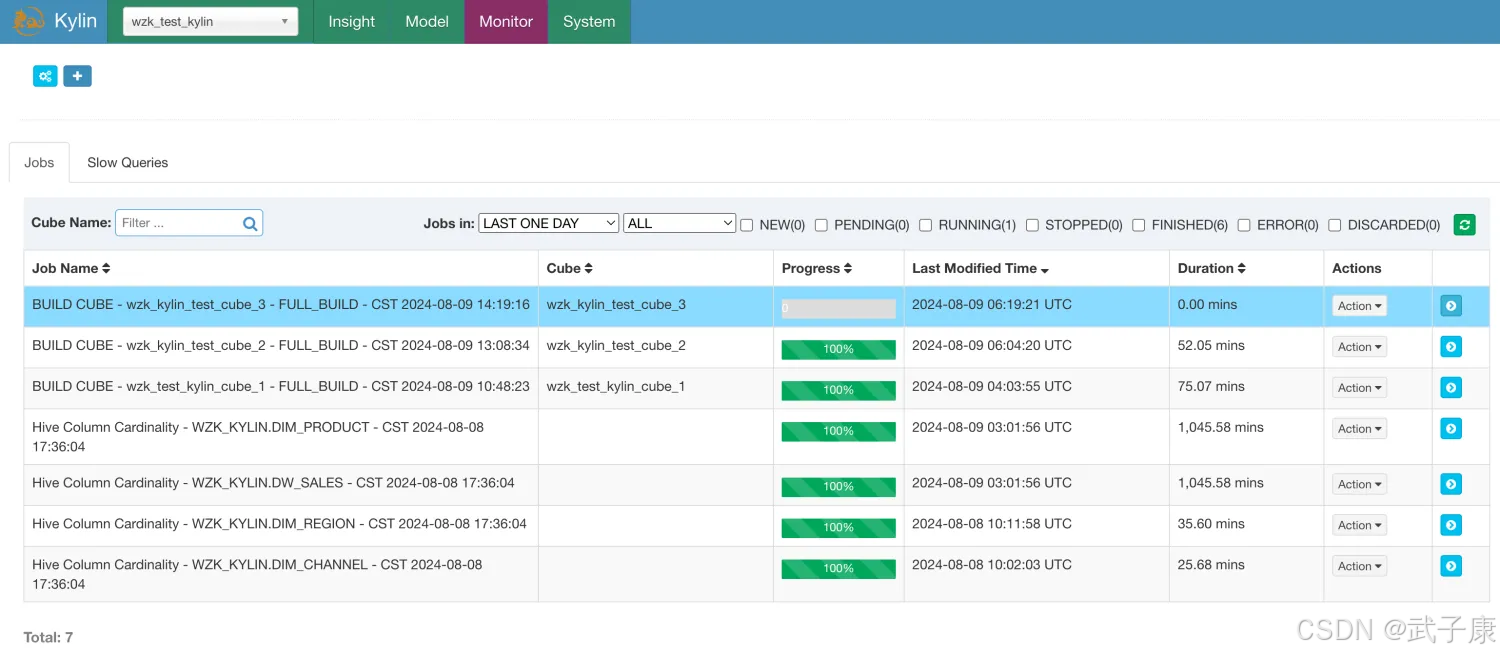

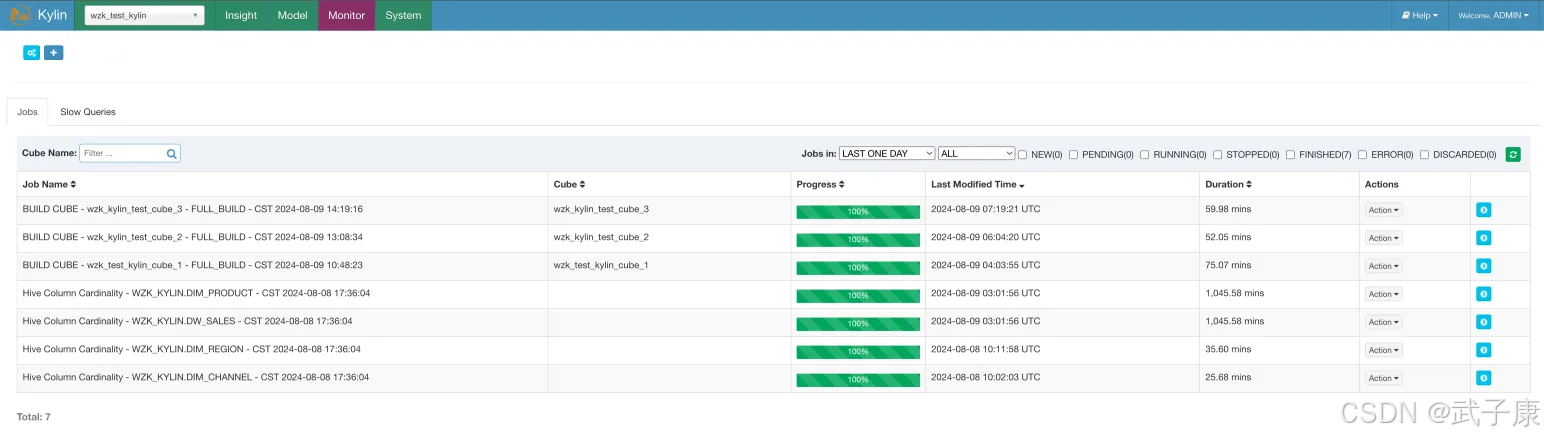

漫长等待，构建完毕的结果：

执行 SQL

select  t1.date1,  t2.regionid,  t2.regionname,  t3.productid,  t3.productname,  sum(t1.price) as total_money,  sum(t1.amount) as total_amountfrom  dw_sales t1inner join dim_region t2on t1.regionid = t2.regionidinner join dim_product t3on t1.productid = t3.productidgroup by  t1.date1,  t2.regionid,  t2.regionname,  t3.productid,  t3.productnameorder by  t1.date1,  t2.regionname,  t3.productname

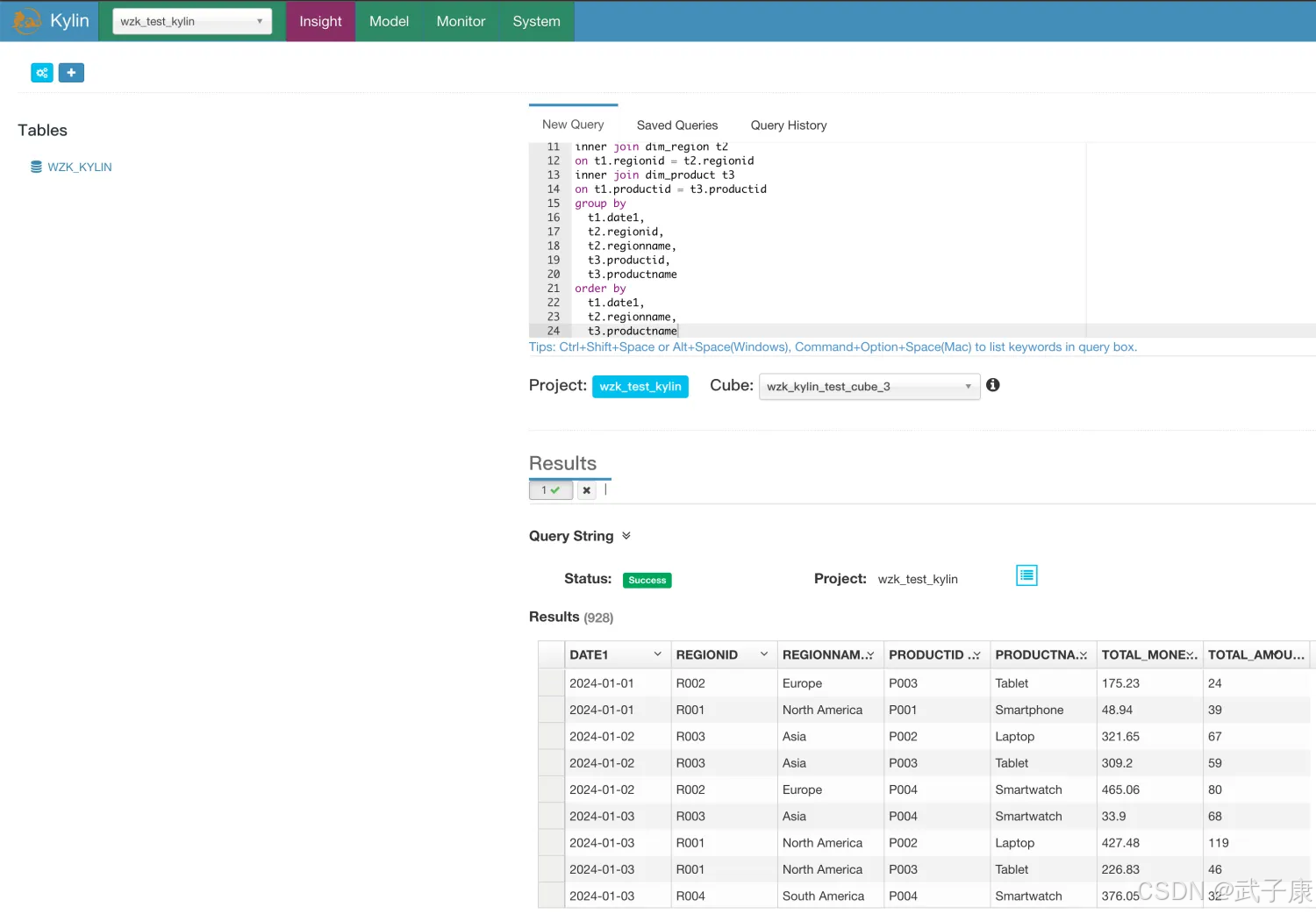

执行的结果：

Cube 查询流程

当查询请求到达 Kylin 时，Kylin 通过以下步骤来确定如何利用 Cube 加速查询：

查询解析

当用户通过 SQL 提交查询时，Kylin 会先将 SQL 查询进行解析。解析的内容包括：

选择的维度（如 GROUP BY 和 WHERE 中使用的字段）聚合操作（如 SUM、COUNT 等）过滤条件（WHERE 和 HAVING 子句）Kylin 会将解析后的 SQL 查询映射到事先创建好的 Cube 上，并尝试根据查询所涉及的维度和度量，找到最匹配的 Cuboid。

Cuboid 匹配

Kylin 的核心是 Cube，它由多个 Cuboid 组成，每个 Cuboid 存储了一个特定维度组合的聚合结果。Cuboid 是基于事实表中的维度进行组合的子集，每个子集存储了预计算的度量值。

Kylin 通过如下步骤进行 Cuboid 匹配：

确定 SQL 查询需要的维度和度量。查找与查询条件最匹配的 Cuboid。Kylin 会优先选择最小的 Cuboid，即只包含所需维度的子集，这样可以减少数据读取量，提高查询性能。如果找到匹配的 Cuboid，Kylin 会直接从中提取预计算的数据。

查询执行

一旦找到匹配的 Cuboid，Kylin 会从 HBase 或者其他存储引擎中读取 Cuboid 中的数据，然后对数据进行最后的过滤、排序或聚合（如果查询中有其他未预先计算的内容）。因为大部分计算已经在 Cube 构建阶段完成，所以这一步的执行速度非常快，通常可以在秒级内完成大规模数据的查询。

Cube 优化策略

虽然 Cube 提供了强大的查询加速功能，但 Cube 的构建、存储和管理也存在一定的挑战。因此，Kylin 提供了一些优化策略，帮助用户最大化利用 Cube 的性能，最小化资源消耗。

维度裁剪（Aggregation Group）

Cube 的大小和复杂度与维度的数量密切相关，因为 Cube 中每个维度的组合都会生成一个 Cuboid，维度越多，Cuboid 数量呈指数级增长。为了避免不必要的 Cuboid 生成，Kylin 支持 Aggregation Group，它允许用户定义 Cube 中仅需要保留的维度组合，从而减少不常用维度组合的计算和存储。

举例：如果某个 Cube 中有 时间、地区 和 产品 三个维度，用户可以根据业务需求定义只计算 时间-产品 和 地区-产品 的组合，而忽略不常用的 时间-地区 组合。

Cuboid 裁剪（Cuboid Pruning）

Cuboid 裁剪是进一步优化的手段，用于在 Cube 构建时减少不必要的 Cuboid。Kylin 会根据查询历史和配置规则，自动裁剪不经常使用的 Cuboid，减少 Cube 的构建时间和存储空间。这一过程称为 Cuboid Pruning。

Cuboid 裁剪的规则：通过历史查询分析：Kylin 可以根据历史查询分析哪些维度组合更常被查询，从而决定哪些 Cuboid 需要保留。通过手动配置：用户也可以根据业务场景，手动配置哪些维度组合重要，哪些可以被裁剪。

增量构建

在大规模数据环境中，全量构建 Cube 的代价非常高。为了应对这一问题，Kylin 提供了 增量构建 功能。增量构建允许用户只对新增或更新的数据进行 Cube 构建，而无需重建整个 Cube。

增量构建的好处：提高构建效率：只处理增量数据，避免对整个数据集的重复计算。实时更新：支持更快的响应时间，能够在较短的时间内更新最新数据的 Cube。

Cube 的层次构建（Layered Cuboid）

为了减少 Cuboid 的存储空间，Kylin 采用了 层次构建（Layered Cuboid） 策略。这个策略通过优先计算最小的 Cuboid（即包含较少维度的组合），再基于这些 Cuboid 逐层构建更大的 Cuboid。这样不仅可以减少存储占用，还能提高构建速度。

数据分区

Kylin 支持将 Cube 按照时间维度进行分区（如按天、按月等），从而使得查询和数据管理更加高效。分区可以帮助 Kylin 减少每次查询时的数据量，提高查询性能。

静态和动态优化

Kylin 提供了 静态优化 和 动态优化 两种方式：

静态优化：在 Cube 构建时进行优化，例如通过裁剪 Cuboid、定义 Aggregation Group 等手段减少 Cube 的体积。动态优化：在查询时动态选择最合适的 Cuboid，尽可能避免过大的数据读取，提升查询效率。

Cube 的监控与调优

为了进一步优化 Cube，Kylin 提供了多种工具和功能用于监控和调优：

• 查询日志分析：通过分析查询日志，用户可以识别出哪些查询执行时间过长或未命中 Cube，从而针对性地调整 Cube 设计。

• 构建日志监控：监控 Cube 构建过程中的性能瓶颈，及时发现并优化构建效率。
