Ascend 的 aclgraph（三）TorchDynamo
1 基本介绍
参考：【编译系列】Torch.compile()流程解析——2. TorchDynamo针对 TorchDynamo 的介绍，该已经讲的比较仔细，本篇文章，主要是基于原文并加上自己的理解介绍。
在上一篇Ascend的aclgraph（2）_npu_backend中还有些什么秘密？，解释了 torch.compile 出现的背景并初步了解了其使用和基础组。
先回顾下 torch.compile 主要包含四个基础组件：
TorchDynamo：从 python bytecode 中解析构建计算图，是一个动态的、Python 级别的编译器，旨在捕捉 PyTorch 模型的动态执行路径，将其转换为优化代码，实现 bytecode-to-bytecode 编译。
AOTAutograd：是 PyTorch 引入的一种自动求导机制，旨在在模型执行之前预先生成梯度计算的代码。这种方法通过静态分析模型的前向计算图，提前生成反向传播所需的梯度计算逻辑，从而减少运行时的开销，提升训练效率。
PrimTorch：将 2000+ Pytorch op 规范化为约 250 个原始 op 封闭集合，是 PyTorch 的一个中间表示（Intermediate Representation, IR）层，负责将高层的 PyTorch 操作转换为更低层次的、适合进一步优化和编译的基础操作。它通过简化和标准化操作，提高编译器和后端优化器处理计算图的效率。
TorchInductor：深度学习编译器，可为多种加速器和后端生成代码，生成 OpenAI Triton(Nvidia/AMD GPU)和 OpenMP/C++(CPU)代码，它利用多种优化技术，包括内存优化、并行化和低层次的代码生成，以最大化计算性能。
本章我们将解释四个基础组件中的TorchDynamo。
2 TorchDynamo
PyTorch Dynamo 是 torch.compile 编译器的前端，能够将 eage 代码编译为 FX Graph，进而提交给 lowering 的编译器（Inductor 等）进行编译，最终生成优化过后的底层机器代码，达到加速的效果。TorchDynamo 的基本工作流程是基于 PEP 523(Python Enhancement Proposal)在函数执行前拿到 Python 字节码，通过解析并模拟执行每条 Python 字节码逐步创建 FX Graph，对 if/else、loop 或不支持的操作，会触发 graph break 生成 sub-graph。主要具备一下功能：
在代码执行前从 PVM 层拦截用户代码（基于 PEP 523）
模拟用户代码直接， 理解代码逻辑
最后将其他编译组件优化后的代码交还给 PVM。
例如对于上面的 my_func()函数会生成三个 subgraph。
其中opcode有六种：
placeholder 对应输入，
call_method/call_function/call_module 对应函数/方法/模型调用，
utput 对应输出，
target 是函数调用，
name 是 op 结果名称，
args 和 kwargs 是参数。
2.1 call_method/call_function
在 PyTorch 的 torch.compile 中，特别是在使用 torch.fx 进行模型追踪和转换时，call_method 和 call_function 是两种不同的操作类型，它们用于表示计算图中的不同节点。理解这两者的区别对于有效地利用 torch.fx 进行模型优化和变换非常重要。
call_method 定义：call_method 用来调用某个对象的方法。这意味着你有一个特定的对象实例，并且想要调用该实例上的一个方法。使用场景：当你需要对一个对象（如张量、模块等）调用其定义的方法时使用。例如，调用一个张量的 .size() 或 .reshape() 方法。
call_function 定义：call_function 用于直接调用 Python 函数。这与 call_method 不同，因为它不依赖于任何特定的对象实例。使用场景：当你想调用一个独立的函数，比如内置的数学运算函数或其他不依赖于特定对象的方法时使用。例如，torch.add 或者 torch.relu。
主要区别
依赖性：call_method 需要一个对象实例作为调用上下文，而 call_function 则不需要，它可以直接调用全局或局部定义的函数。
灵活性：由于 call_function 不依赖于特定对象，因此它可以提供更大的灵活性，尤其是在进行函数式编程或编写与特定类无关的通用代码时。
表达方式：两者在计算图中表示的方式不同，这也影响了如何对它们进行变换和优化。理解这些差异有助于更好地操控计算图，实现更高效的模型优化。
总之，call_method 和 call_function 在 torch.fx 中分别用于表示对对象方法的调用和对自由函数的调用，正确地使用它们可以提高模型追踪和转换的准确性和效率。
2.2 示例

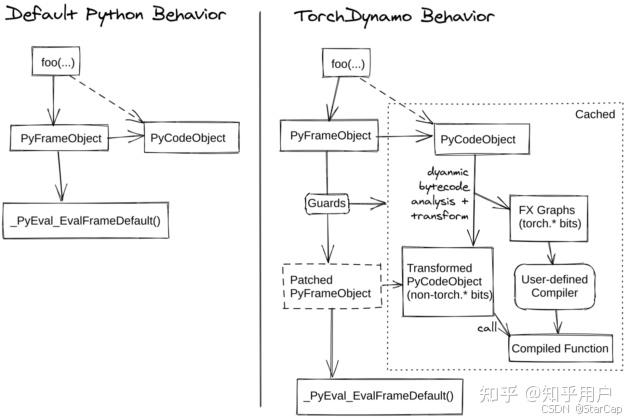

TorchDynamo 工作示意图
优点：
动态优化：能够处理包含动态控制流的模型，如循环和条件语句，适用于动态计算图。
自动化：用户无需手动编写转换代码，可以自动识别和优化执行路径。
灵活性：支持多种后端优化器，如 TorchInductor，提供多样化的性能提升方案。
缺点：
工具：作为较新的优化工具，可能在某些极端场景下还不够稳定或全面支持所有 PyTorch 功能，尚未提供序列化/反序列化 API。
依赖后端：最终性能提升依赖于所使用的后端优化器，某些后端可能在特定硬件或模型上表现不佳。 和其他静态图构建方式相比，TorchDynamo 更为灵活且支持更多复杂的操作，而不需要用户做大量的代码修改适配。

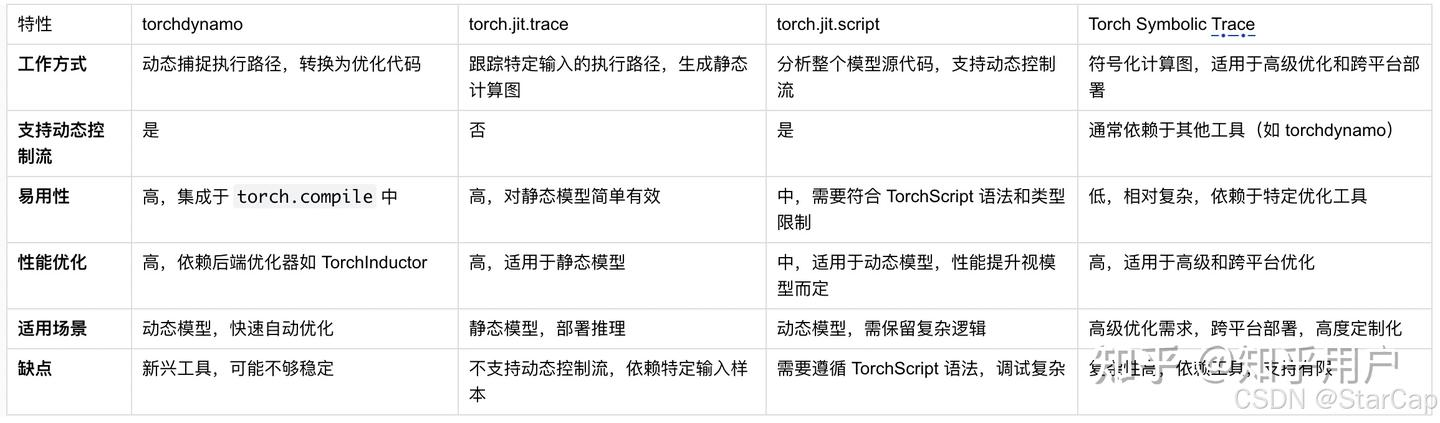

torch 的几种成图方式对比
3 CPython 代码的执行过程 & PEP 523:
在正式进入 TorchDynamo 工作过程之前先了解 CPython 的工作流程。首先介绍 Cpython 中两个重要的对象——PyCodeObject和PyFrameObject。
PyCodeObject保存二进制字节码、常量表、变量名表等静态信息；PyFrameObject是一个用于表示执行环境的对象，每次函数调用时，Python 都会创建一个新的PyFrameObject，其中包含了该函数的 PyCodeObject，以及一些其他运行需要的信息，如存放局部变量的内存空间和evaluation stake（函数调用栈）等。
CPython 在执行 Python 函数前会将 Python 代码编译为字节码，由 Python 虚拟机（PVM）中_PyEval_EvalFrameDefault()函数逐条执行编译好的字节码，而 PEP 523 提供了一个 API 接口让用户在 PVM 执行字节码之前获得待执行的字节码，从而可以对字节码进行优化修改实现即时编译（JIT Compiler）的效果。 TorchDynamo 正是基于 PEP 523 把 TorchDynamo 的编译逻辑引入到 Python 代码的解释执行过程中。
通过 CPython 提供的_PyInterpreterState_SetEvalFrameFunc()函数把 CPython 中用于执行字节码的默认函数给替换为custom_eval_frame_shim()。 在执行用户想要编译的函数时便会进入_custom_eval_frame_shim().
在_custom_eval_frame函数中，会先通过lookup函数检查 cache 中是否有已编译代码，若存在则直接调用eval_custom_code函数执行，从而避免重复编译相同函数。若 cache 未命中，则通过call_callback调用回调函数进行编译，并通过set_extra()将编译结果保存在 PyFrameObject 中，最后调用eval_custom_code继续进行执行。而这里的回调函数也即前面在torch._dynamo.optimize传入的回调函数：convert_frame.convert_frame(backend, hooks=hooks)（包含编译入口 compile_fn）。
因此 torch.compile 只有在第一次正式执行代码前才会进行编译，这也导致测试编译代码的时间时需要考虑数据预热。
到此，解释了torch.compile是如何在 Python 代码执行过程中引入TorchDynamo的，接下来回到torch._dynamo.optimize解析是如何一步步从字节码构建 FX Graph。
4 TorchDynamo 模拟执行 & FX Graph 构建
回到torch._dynamo.optimize设置的回调函数convert_frame.convert_frame(backend, hooks=hooks)，其核心函数是_compile()，用于负责对字节码进行编译。先看代码。

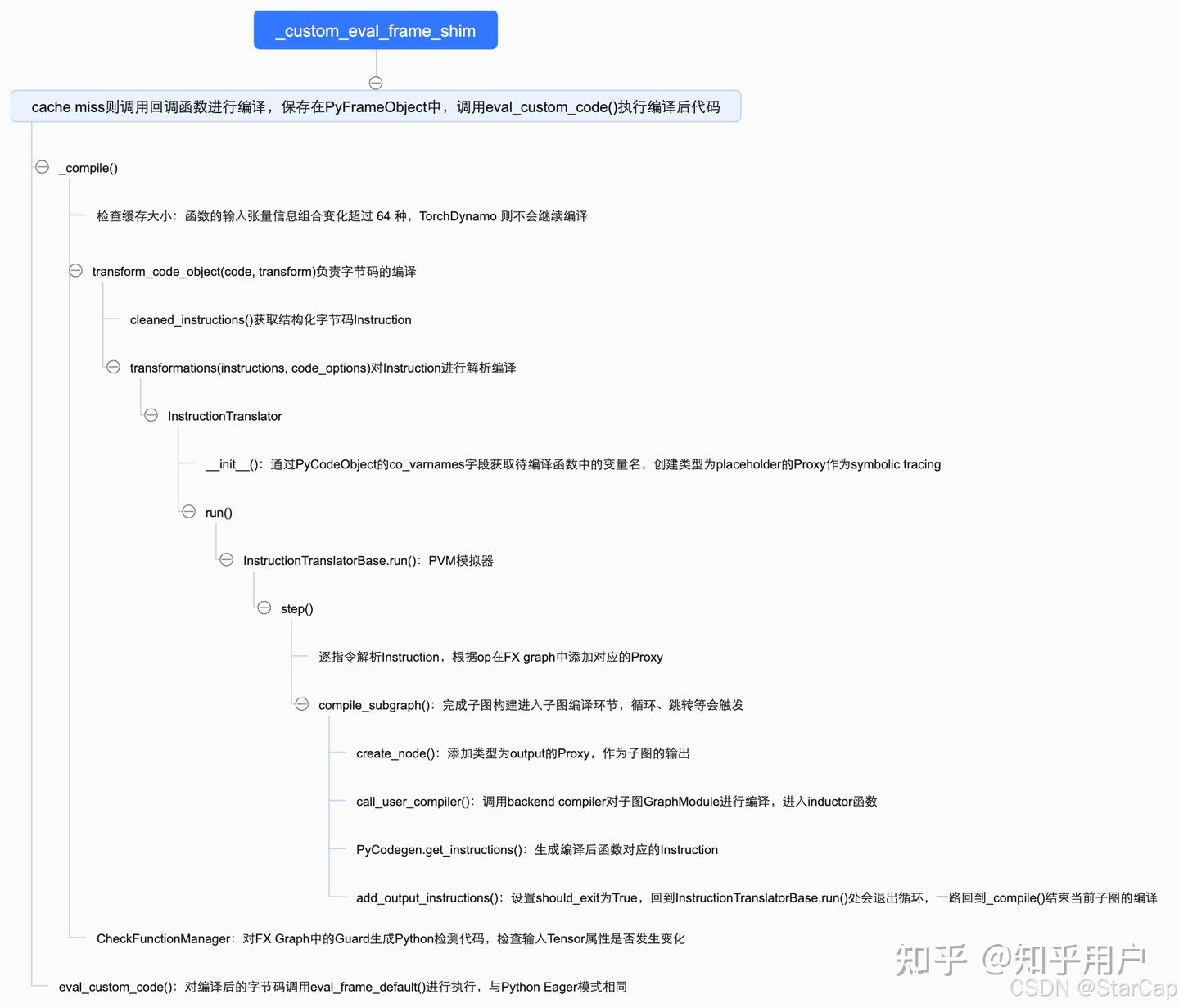

根据如上的代码逻辑，抽象出如下的流程图。
在_compile()中会对缓存大小进行判断，如果缓存大小超过配置会有警告信息，默认值为 64，含义是对于同一个 Python 函数，如果函数的输入张量信息组合变化超过 64 种，TorchDynamo 则不会继续编译用户指定的函数。 在_compile 中通过transform_code_object(code, transform)对用户代码进行优化转换，其中code是PyCodeObject类型，即待编译优化的字节码，transformer是转换函数。在transform_code_object函数中，cleaned_instructions()用来预处理字节码指令，通过 Python 标准库 dis.get_instructions(code) 获取字节码指令，对字节码进行清洗（例如对跳转指令做标准化处理），并转为结构化数据表示 Instruction，方便后续的优化。
例如对我们的样例函数 my_func 进行 cleaned_instructions()后的结果如下。
清理后的字节码通过transformations(instructions, code_options)函数进行处理，核心 transform()函数实现如下。
首先实例化了InstructionTranslator对象，在InstructionTranslator中有一个 OutputGraph 的实例，用于保存InstructionTranslator编译后的输出，以 torch.fx.Graph表示。
其中transform()（也即 TorchDynamo）构建 FX Graph 的核心模块有两个：
InstructionTranslator的初始化过程，负责对变量构建对应的 Proxy，对应 FX Graph 中的placeholder部分； -InstructionTranslator.run()负责模拟运行字节码并构建对应的 Node 添加到 FX Graph 中；
在InstructionTranslator的初始化过程中，通过 PyCodeObject 对象的 co_varnames 字段获取待编译函数中的变量名，并为每一个变量创建一个LazyVariableTracker，作为symbolic_locals。其中LazyVariableTracker是一种推迟创建给定底层值的VariableTracker，直到访问该值才创建用于节省空间资源，而VariableTracker被用于记录每个 Python 变量对应的类型信息用于构建静态图。
其中LazyVariableTracker通过 VariableBuilder 来生成实际对象。以torch.Tensor为例，VariableBuilder 的创建逻辑如下：
首先通过
create_graph_input()在 FX Graph 中创建了类型为 placeholder 的 FX Proxy（FX Proxy 是 FX symbolic tracing 中的 symbol，placeholder 对应变量，即前面的 opcode）。install_guards()函数创建了类型为 GuardBuilder.TYPE_MATCH 的 Guard 对象，Guard 在 TorchDynamo 中负责检测被编译函数所引用的外部数据信息是否发生变化，如果没有发生变化则可以复用之前编译好的函数，否则需要重新编译该函数。TYPE_MATCH 主要判断两者的数据类型是否一致，TENSOR_MATCH 主要对输入 Tensor 的 shape、stride 等信息进行检查是否发生改变。wrap_fx_proxy()为刚刚创建的 Proxy 建立实际的 VariableTracker，核心逻辑实现在wrap_fx_proxy_cls()函数：在
wrap_fx_proxy_cls()函数中首先通过wrap_to_fake_tensor_and_record()函数为运行时获得的 torch.Tensor 创建 FakeTensor（默认情况下，TorchDynamo 使用 FakeTensor 捕获计算图而不是真实的 torch.Tensor，FakeTensor 具有和真实 torch.Tensor 相同的张量信息，但没有实际的数据和张量内存分配）；通过
specialize()函数特化张量信息（包括 dtype、device 等），在 static shape 模式下还会特化 size、stride、is_contiguous 信息，而在 dynamic shape 模式下则不会特化这部分信息。最后通过
target_cls创建对应的VariableTracker对象，例如这里的是 torch.Tensor，则创建的是 TensorVariable（VariableTracker 的子类），用于记录 Pytorch 中的 torch.Tensor 类型数据的相关信息。
因此，在InstructionTranslator对象初始化创建VariableTracker的过程中，TorchDynamo 完成了：
在 FX Graph 中创建 FXProxy
添加 Guard 和 FakeTensor 相关操作并初始化 VariableTracker，由于并不是所有的局部变量都会被当前 frame 用到，为了节省资源开销这里采用 LazyVariableTracker，只有到实际使用的时候才会进行创建。
到此完成输入对应的 VariableTracker 创建，会在后续一直带着 Guard、FakeTensor 等信息用于跟踪 Tensor 的后续操作。
完成InstructionTranslator对象的初始化，回到InstructionTranslator.run()函数，由于InstructionTranslator继承于class InstructionTranslatorBase，所以这里实际调用的是InstructionTranslatorBase.run()函数。InstructionTranslatorBase 的本质是一个 Python 虚拟机的模拟器，在循环中对字节码逐条解析模拟执行加粗样式，对其核心函数step()进行分析，首先基于 instruction_pointer 获取待执行的字节码指令，通过 dispatch_table 映射表获取到每个 op 对应的函数调用并进入函数解析当前字节码指令，当遇到循环、if/else 等跳转相关的字节码指令时会触发 compile_subgraph()函数进入子图编译相关操作。代码如下：
对于每条字节码的模拟执行和解析，以下面的CALL_FUNCTION函数调用为例，会先根据argval弹出对应的函数参数，并进一步调用TensorVariable.call_method()函数。在call_method()函数中，proxy_args_kwargs()函数从symbolic_locals中获取相应的函数参数 Proxy，然后调用create_proxy()创建新的 Proxy，类型是call_method，并有对应的 method 名（如 my_func 中的 x.sum()，对应 TorchDynamo 中的 target 项）和参数。最后通过wrap_fx_proxy()（和前面创建局部变量一样）创建新的 TensorVariable 来保存结果，中间收集到的 Guard 信息也附加了上去，最后在 call_function()函数中将结果压栈。到此完成当前字节码的模拟执行并在此过程中将对应的 Proxy 添加到 FX Graph 中。
因此，TorchDynamo 在字节码的分析过程中并没有真正地执行指令，而是以符号分析的方式从字节码中提取相应的符号和函数，创建相应的 Proxy 并添加到 FX Graph 中，通过指令逐条模拟执行（解析）不断构建 FX Graph，直到触发 compile_subgraph()。
5 子图编译
在前面的分析中，TorchDynamo 都是逐条执行指令然后不断地构建 FX Graph，但当遇到例如 jump 字节码指令（对应 if/else、循环等）时，会触发compile_subgraph()函数，因为在 TorchDynamo 中是以子图为单位进行编译的（除了设置full_graph=True），在compile_subgraph()中完成 FX Graph 一个完整子图的构建，并调用 backend compiler 对该子图进行编译。 分析compile_subgraph()的核心函数compile_and_call_fx_graph()实现：
调用
create_node创建类型为 output 的 Proxy（对应输出返回值），到此一张完整的 FX Graph 构建完毕。基于完整的 FX Graph 创建对应的 GraphModule 作为编译函数的入参，并通过
call_user_compiler()函数调用 backend compiler 对 GraphModule 进行编译（在这里开始进入 inductor 编译函数）。通过
PyCodegen.get_instructions()函数获得编译后函数对应的 Instructions，到此完成整个子图的编译部分。
最后调用add_output_instructions()函数将 should_exit 属性置为 True，这意味回到InstructionTranslatorBase.run()循环中会退出。 一路回退到_compile()，在transform_code_object()中会调用clean_and_assemble_instructions()将 Instruction 汇编为 Python 可执行的字节码。
6 Guard 生成
对于静态图的生成，特别是 static shape，TorchDynamo 中还有一个重要的组成部分——Guard。随着上述提及的函数调用栈一路回退到_compile()，此时已经完成了 FX Graph 的构建、调用 backend compiler 进行了编译并对编译后代码生成字节码，TorchDynamo 最后需要为之前构建 FX Graph 过程中收集的 Guard 生成检测代码（Python 代码），从而在后续执行代码时检测代码是否已编译过。 TorchDynamo 通过CheckFunctionManager的compile_check_fn()函数为 Guard 生成可执行 Python 代码，为了降低运行时检测输入是否发生变化的函数开销，TorchDynamo 把 Guard 检测功能实现在了 C++中。(具体实现可以查阅 /usr/local/lib/python3.9/dist-packages/torch/_dynamo/guards.py ) 回到_compile()函数，check_fn即生成的 Guard 检查函数，GuardedCode保存编译好的子图out_code和check_fn。
到此完成了一个完整的子图的全部构建和编译工作，最终回到最开始的_custom_eval_frame()函数，对编译完的代码调用eval_custom_code()，送入 CPython 默认的执行函数入口_PyEval_EvalFrameDefault进行执行，完成编译后子图的执行（和 Pytorch eager 模式执行一样）。
7 后续函数的执行过程
回到_custom_eval_frame()函数，此时拿到了编译好的 GuardedCode，create_cache_entry()和 set_extra()往当前用户函数的 frame->f_code 里写入了一跳 CacheEntry，记录了 check_fn 和编译好的 code。eval_custom_code()创建了一个新的 Python Frame，并运行编译好的函数。 eval_custom_code() 中直接调用了eval_frame_default()来执行上面的字节码，所以此处不会再次触发 TorchDynamo 定制的 Frame Evaluation 函数custom_eval_frame_shim()。执行完编译过的子图，程序返回到 Python 解释器，下一条字节码是 if/else 对应的跳转指令，会再次触发 TorchDynamo 设置的 Frame Evaluation 函数 custom_eval_frame_shim()继续进行子图的捕获和编译。
