CST 软件如何将 Altium 的 PCB 板子导入 CST

CST 的 EDA 接口支持各种主流的 PCB 画图软件的导入，但是有一些则需要用 ODB++的格式进行转换。以下是网络信息：ODB ++是一种专有的 CAD 到 CAM 数据交换格式[1]，用于设计和制造电子设备。其目的是在设计与制造之间以及来自不同 EDA / ECAD 供应商的设计工具之间交换印刷电路板设计信息。它最初由 Valor Computerized Systems，Ltd.（于 2010 年被 Mentor Graphics 收购）开发，作为其 CAM 系统的工作描述格式。

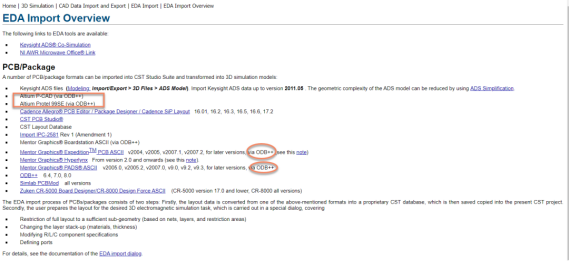

对于 CST 的 EDA import，支持的主流软件如下：

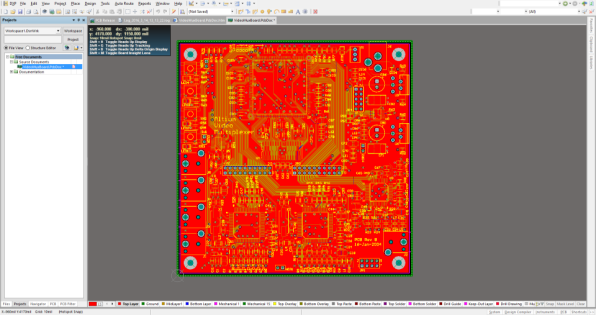

对于像 Altium 的 PCB 板子，需要在其软件中创建 ODB++文件。我们简单介绍一下生成 ODB++的方式（图片来自网络，侵权删）。在 Altium 中打开设计，然后导航至 PCB 视图。如下图所示：

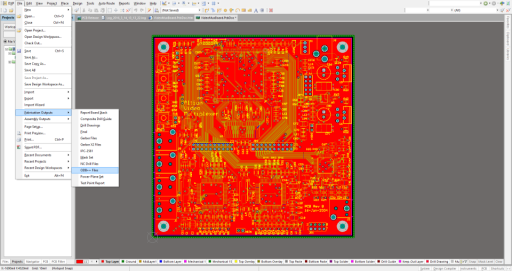

选择 File -> Fabrication Outputs -> ODB++ Files，如下图所示：

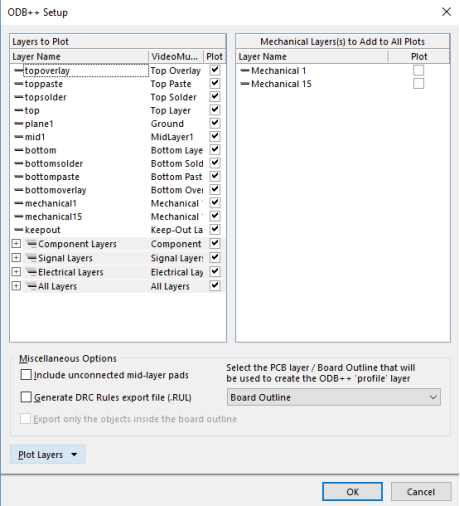

会弹出 ODB++  Setup 菜单，如下图所示：

确保选中此窗口的“Layer to plot”的所有的框，然后按“OK”。Altium 现在将自动生成所有必要的制造文件。这可能需要一些时间。文件生成完成后，Altium 将在保存 PCB 文件的目录中生成一个名为 odb 的新文件夹。通常的文件后缀是.zip .tgz .gz。

这样 ODB++文件就可以到 CST 中进行识别和导入了。同样其他的一些 layout 工具也都具有转换成 ODB++格式的方法。
