如何从 CST 软件中导出多层 dxf 文件

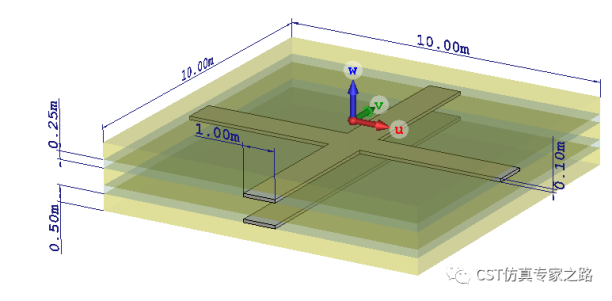

本期介绍如何从 CST 软件中导出多层 dxf 文件，以及直接把多层 dxf 导入到 CST 软件中。我们拿下图的一个多层结构模型来举例：

Step1 设置相对坐标系

dxf 导出通常都是 XY 平面（Z=0）或者 uv 平面（w=0），对于多层板导出，先把局部坐标系放到 top 层，这里先激活局部坐标系，或者直接按 W,再点击结构的表层，直接把局部坐标系放置在结构的 top 层，如上图所示。

Step2 选中要导出的层

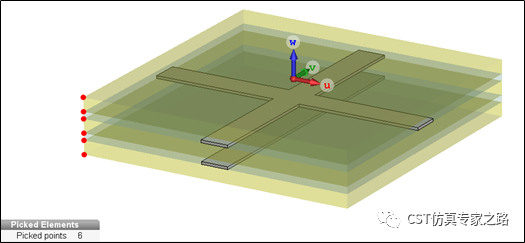

用 pick point 的方式，选中各个要导出的层。如下图所示：

Step3 Export dxf

点击 export dxf，并保持就完成了多层结构 dxf 的导出操作。

Step4 重新导入 dxf 进行以下验证

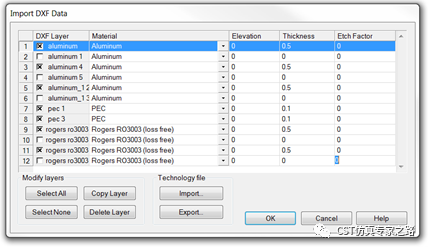

在 CST 软件中导入多层结构的 dxf 文件，特别方便。只需要设置各个层的位置，厚度等信息就可以完成模型的恢复。重新导入 dxf 验证以下模型，输入厚度信息，如下图所示：

导入的后的模型如下图所示：
